4 Bestimmungsgemäße Verwendung

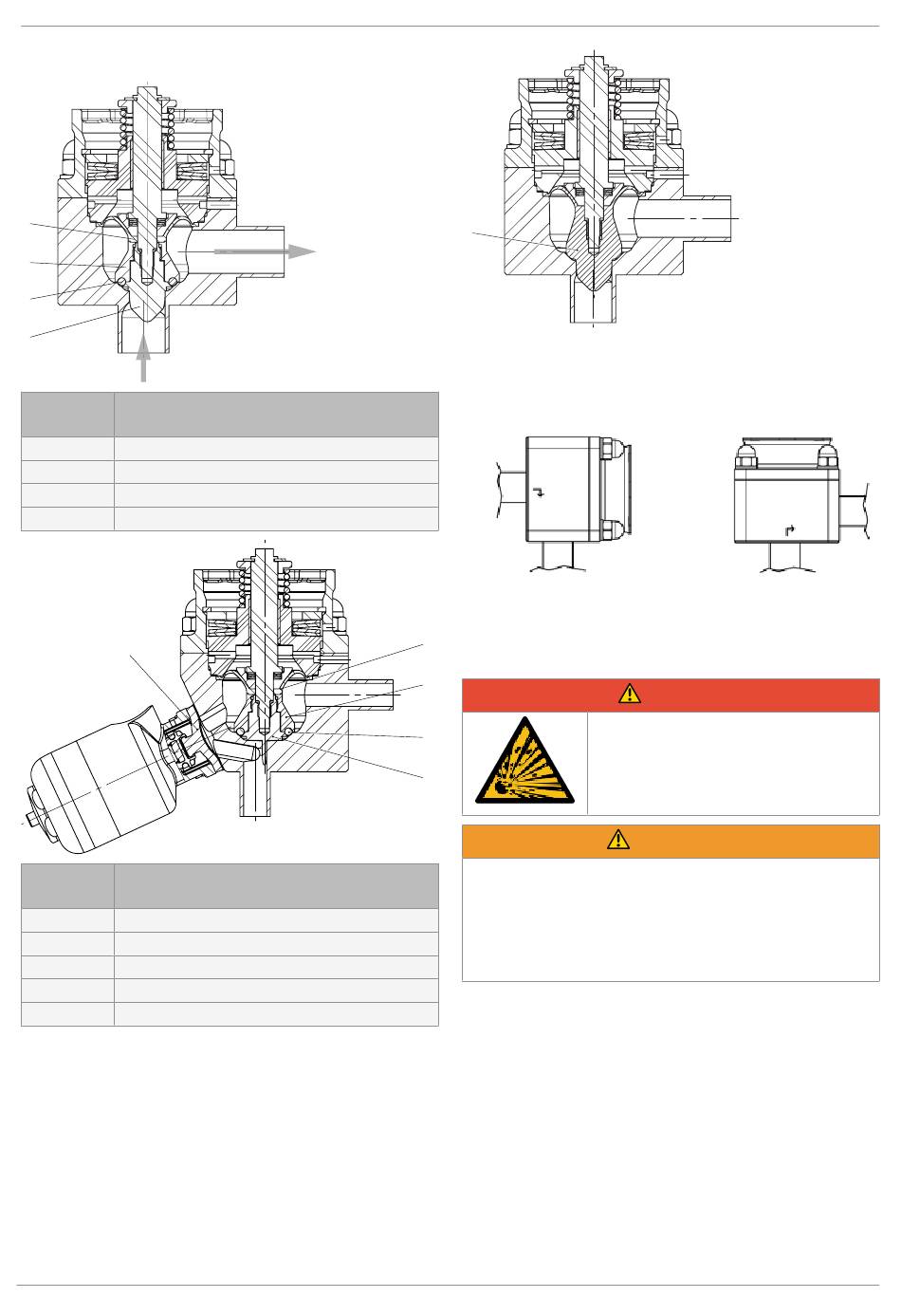

3.4 PD - Dichtsystem
1
2
3
4
Position PTFE Konus-Membrane (Antriebsabdich-
1 O-Ring (Sitzabdichtung) FKM
2 Regelkegel Edelstahl (1.4435)
3 Stützring Edelstahl (1.4435)
4 Konus-Membrane (Antriebsabdichtung) PTFE
5
Position PTFE Konus-Membrane (Antriebsabdich-
1 O-Ring (Sitzabdichtung) FKM
2 Regelkegel Edelstahl (1.4435)
3 Stützring Edelstahl (1.4435)
4 Konus-Membrane (Antriebsabdichtung) PTFE
5 Membrane Bypass
GEMÜ 567
tung)
tung)
5
Sonderfunktion M - 3A

3.5 Durchflussrichtung

3.5.1 Entleerungsoptimierte Einbaulage

in geöffnetem und geschlossenem Zustand
1
4 Bestimmungsgemäße Verwendung
2
Explosionsgefahr
3
▶ Gefahr von Tod oder schwersten Ver-
4
●
Nicht bestimmungsgemäße Verwendung des Produkts
▶ Gefahr von schwersten Verletzungen oder Tod.
▶ Herstellerhaftung und Gewährleistungsanspruch erlischt.
Das Produkt ausschließlich entsprechend der in der Ver-
●
tragsdokumentation und in diesem Dokument festgeleg-
ten Betriebsbedingungen verwenden.
Das Produkt ist für den Einbau in Rohrleitungen und zur
Steuerung eines Betriebsmediums konzipiert.
Das Produkt ist bestimmungsgemäß nicht für den Einsatz in
explosionsgefährdeten Bereichen geeignet.
● Das Produkt gemäß den technischen Daten einsetzen.
6 / 47
in geöffnetem Zustand
GEFAHR
letzungen.
Das Produkt nicht in explosionsge-
fährdeten Zonen verwenden.
WARNUNG
