Levelflex FMP56, FMP57
Endress+Hauser
= 100 mm (4")
r
min
6 Nm

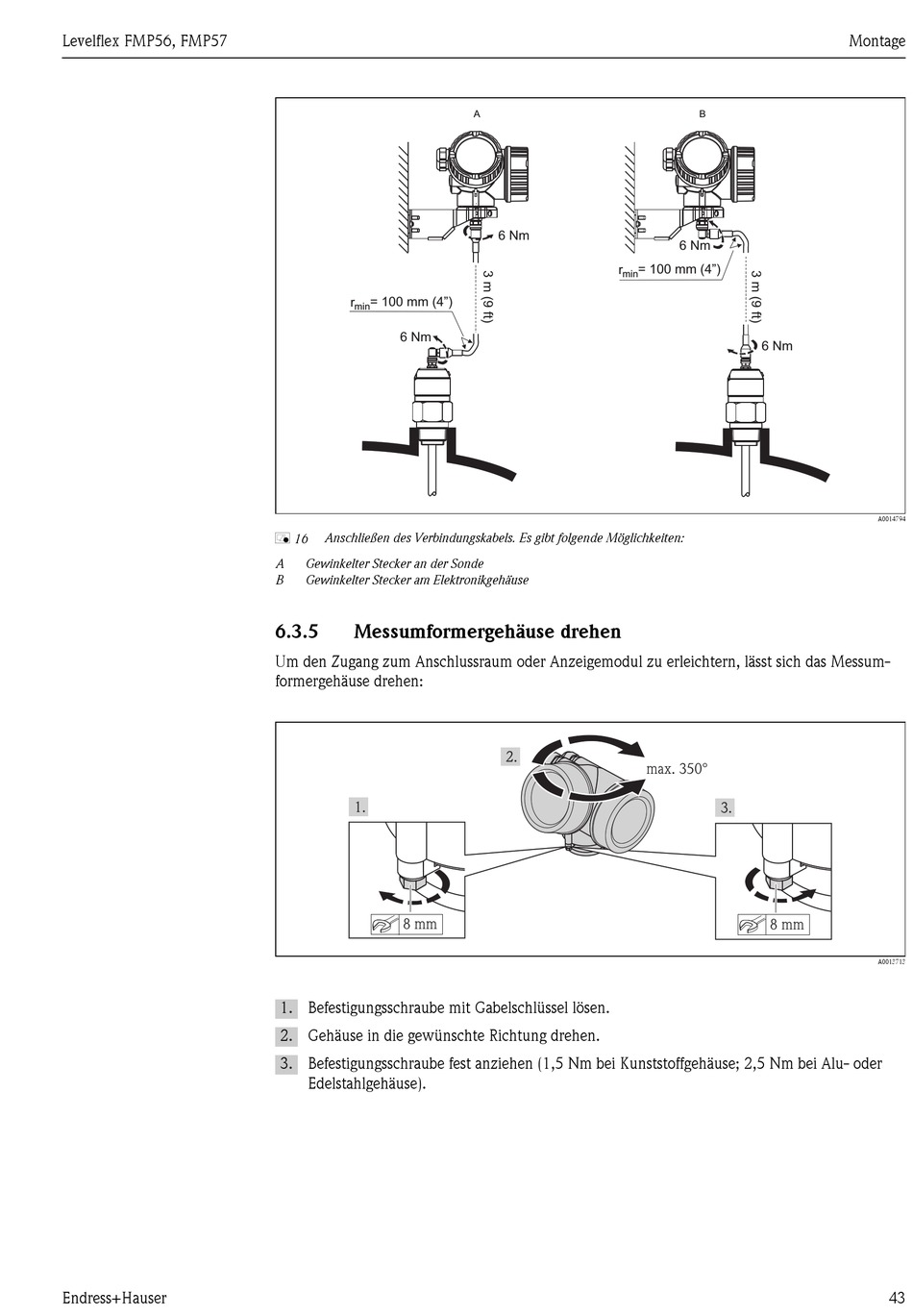

Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten:
å 16
A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
6.3.5 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messum-
formergehäuse drehen:
8 mm
1. Befestigungsschraube mit Gabelschlüssel lösen.
2. Gehäuse in die gewünschte Richtung drehen.
3. Befestigungsschraube fest anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder
Edelstahlgehäuse).
A
6 Nm
r = 100 mm (4")
min
max. 350°
Montage
B
6 Nm
6 Nm
8 mm
A0014794
A0013713
43
