Beschreibung der Geräteparameter (Bedienmenü)

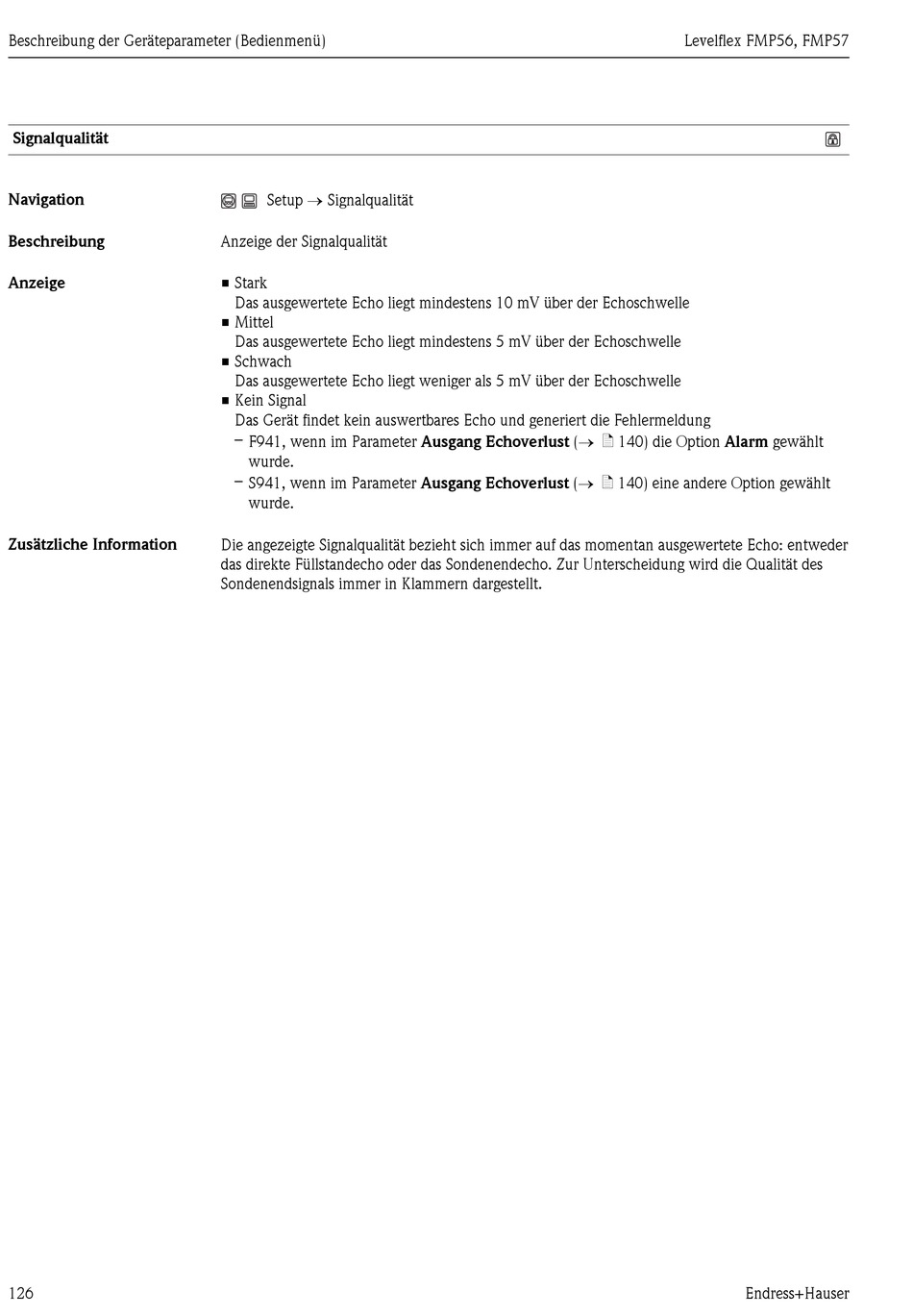

Signalqualität
Navigation
Beschreibung
Anzeige
Zusätzliche Information
126
Setup ® Signalqualität
Anzeige der Signalqualität
• Stark
Das ausgewertete Echo liegt mindestens 10 mV über der Echoschwelle
• Mittel
Das ausgewertete Echo liegt mindestens 5 mV über der Echoschwelle
• Schwach
Das ausgewertete Echo liegt weniger als 5 mV über der Echoschwelle
• Kein Signal
Das Gerät findet kein auswertbares Echo und generiert die Fehlermeldung
– F941, wenn im Parameter Ausgang Echoverlust (® ä 140) die Option Alarm gewählt
wurde.
– S941, wenn im Parameter Ausgang Echoverlust (® ä 140) eine andere Option gewählt
wurde.
Die angezeigte Signalqualität bezieht sich immer auf das momentan ausgewertete Echo: entweder
das direkte Füllstandecho oder das Sondenendecho. Zur Unterscheidung wird die Qualität des
Sondenendsignals immer in Klammern dargestellt.
Levelflex FMP56, FMP57
Endress+Hauser
