Levelflex FMP56, FMP57
Endress+Hauser
7

Elektrischer Anschluss

7.1 Anschlussmöglichkeiten
7.1.1 PROFIBUS PA / FOUNDATION Fieldbus
5
4
3+
4-
1
3+
4-
1

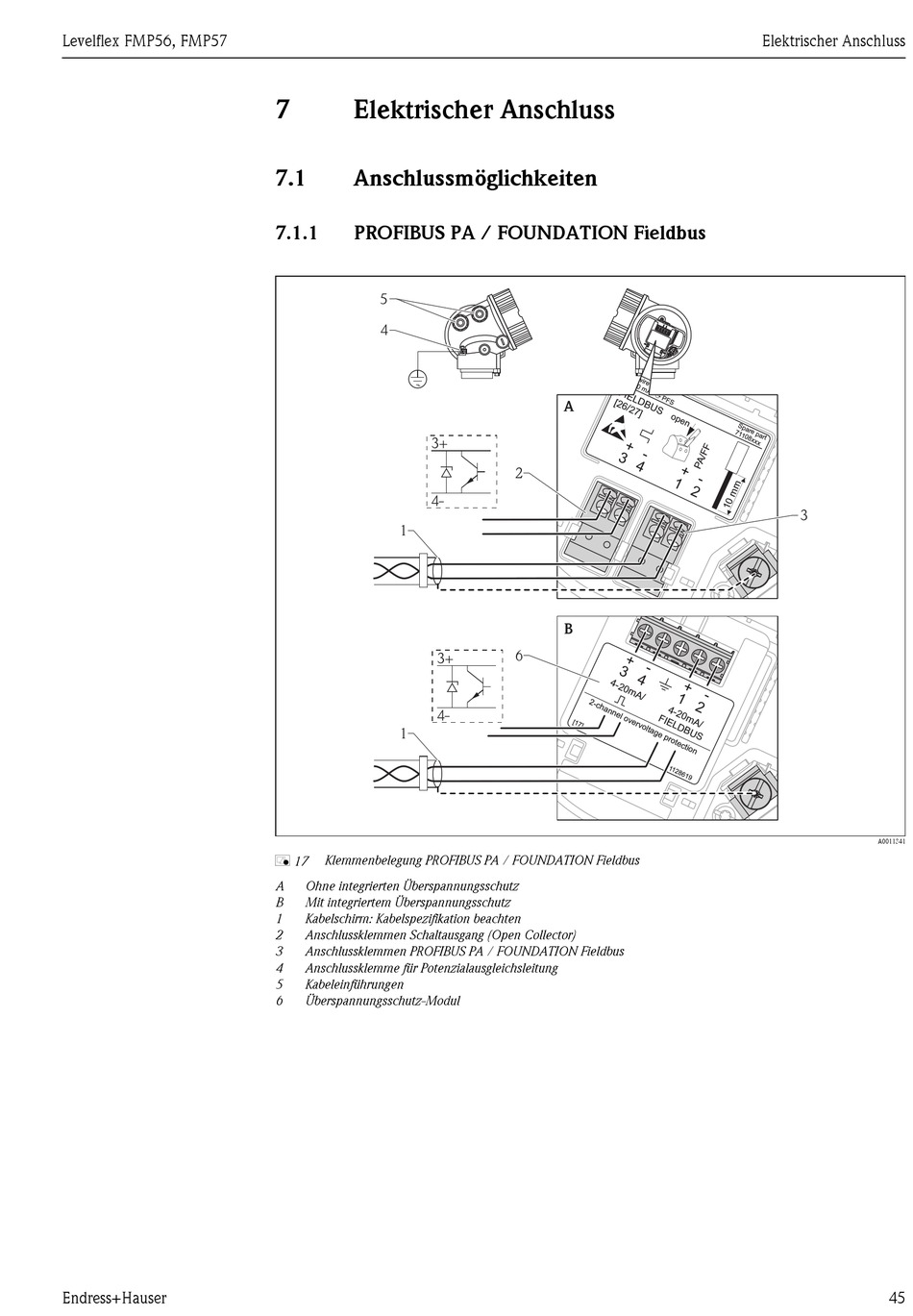

Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
å 17
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Kabelschirm: Kabelspezifikation beachten
2 Anschlussklemmen Schaltausgang (Open Collector)
3 Anschlussklemmen PROFIBUS PA / FOUNDATION Fieldbus
4 Anschlussklemme für Potenzialausgleichsleitung
5 Kabeleinführungen
6 Überspannungsschutz-Modul
A
2
B
6
Elektrischer Anschluss
3
A0011341
