Levelflex FMP56, FMP57
Endress+Hauser
60
50
40
30
20
10
0
0

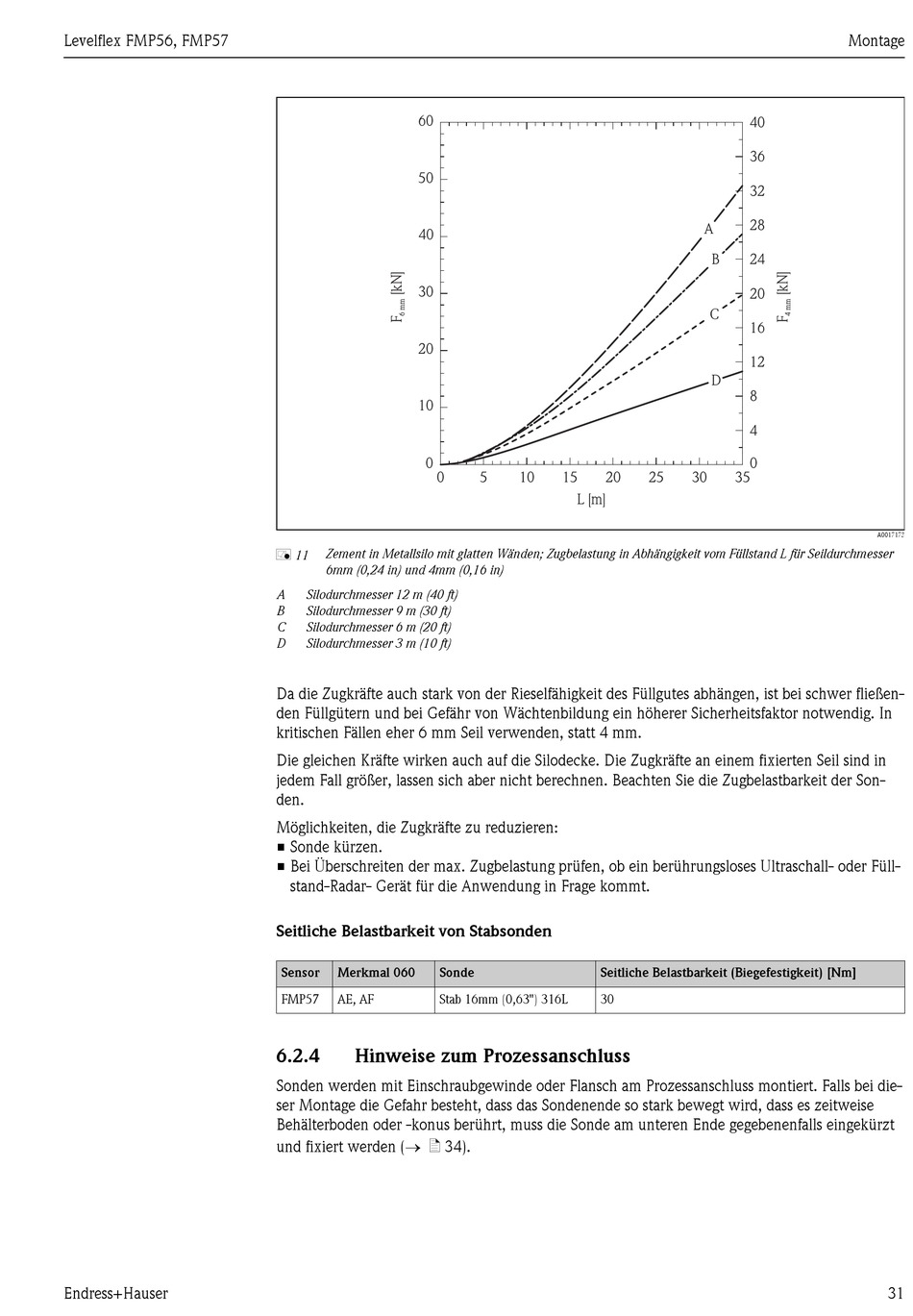

Zement in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser
å 11
6mm (0,24 in) und 4mm (0,16 in)
A
Silodurchmesser 12 m (40 ft)
B
Silodurchmesser 9 m (30 ft)
C
Silodurchmesser 6 m (20 ft)
D
Silodurchmesser 3 m (10 ft)
Da die Zugkräfte auch stark von der Rieselfähigkeit des Füllgutes abhängen, ist bei schwer fließen-
den Füllgütern und bei Gefähr von Wächtenbildung ein höherer Sicherheitsfaktor notwendig. In
kritischen Fällen eher 6 mm Seil verwenden, statt 4 mm.
Die gleichen Kräfte wirken auch auf die Silodecke. Die Zugkräfte an einem fixierten Seil sind in
jedem Fall größer, lassen sich aber nicht berechnen. Beachten Sie die Zugbelastbarkeit der Son-
den.
Möglichkeiten, die Zugkräfte zu reduzieren:
• Sonde kürzen.
• Bei Überschreiten der max. Zugbelastung prüfen, ob ein berührungsloses Ultraschall- oder Füll-
stand-Radar- Gerät für die Anwendung in Frage kommt.

Seitliche Belastbarkeit von Stabsonden

Sensor
Merkmal 060
Sonde
FMP57
AE, AF
Stab 16mm (0,63") 316L
6.2.4

Hinweise zum Prozessanschluss

Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei die-
ser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise
Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt
und fixiert werden (® ä 34).
5
10
15
20
25
L [m]
Seitliche Belastbarkeit (Biegefestigkeit) [Nm]
30
Montage
40
36
32
28
A
B
24
20
C
16
12
D
8
4
0
30
35
A0017173
31
