Levelflex FMP56, FMP57
Endress+Hauser

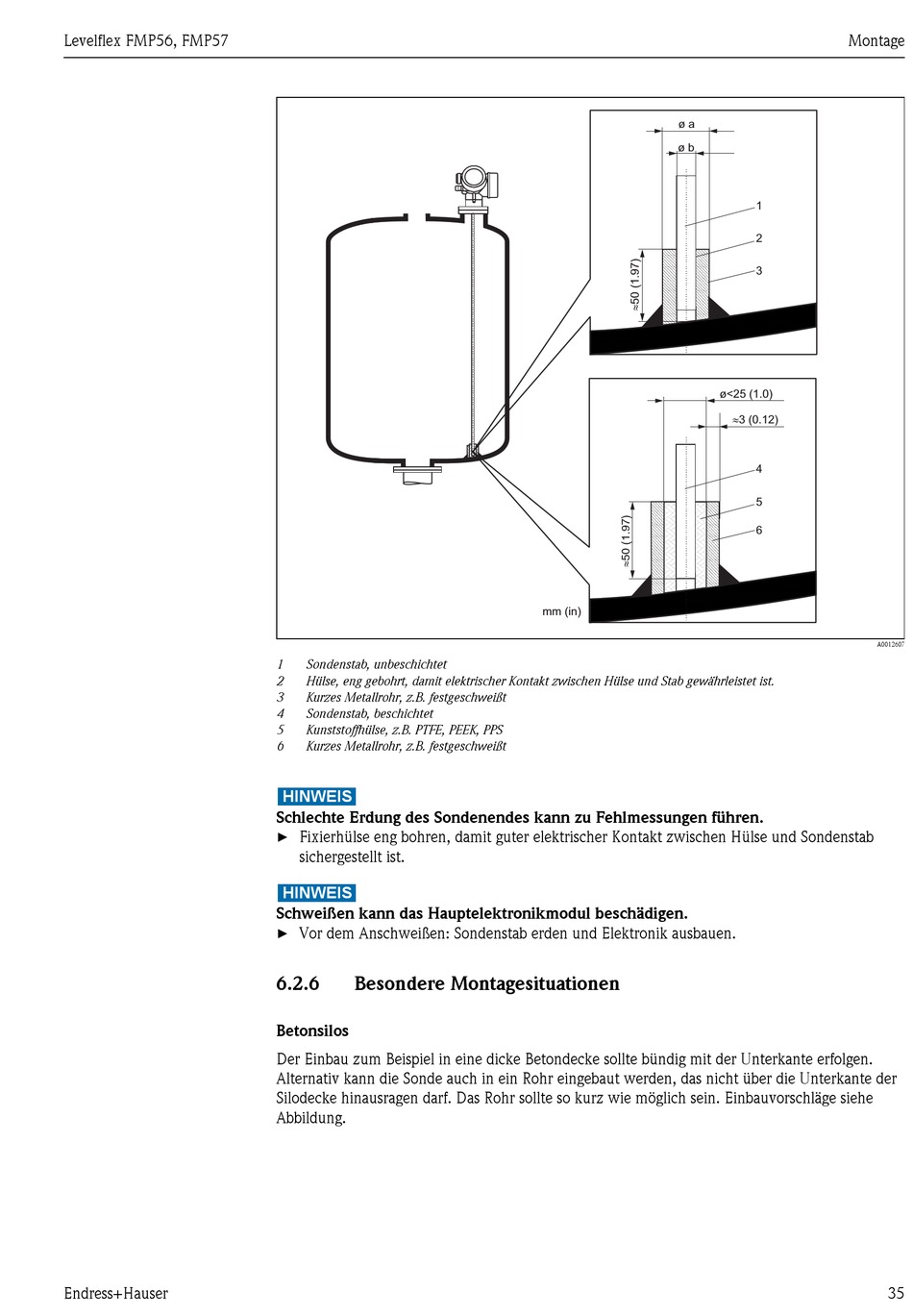

1 Sondenstab, unbeschichtet
2 Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist.
3 Kurzes Metallrohr, z.B. festgeschweißt
4 Sondenstab, beschichtet
5 Kunststoffhülse, z.B. PTFE, PEEK, PPS
6 Kurzes Metallrohr, z.B. festgeschweißt
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab
►
sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
►
6.2.6

Besondere Montagesituationen

Betonsilos
Der Einbau zum Beispiel in eine dicke Betondecke sollte bündig mit der Unterkante erfolgen.
Alternativ kann die Sonde auch in ein Rohr eingebaut werden, das nicht über die Unterkante der
Silodecke hinausragen darf. Das Rohr sollte so kurz wie möglich sein. Einbauvorschläge siehe
Abbildung.
ø a
ø b
mm (in)
Montage
1
2
3
ø<25 (1.0)
3 (0.12)
»
4
5
6
A0012607
35
