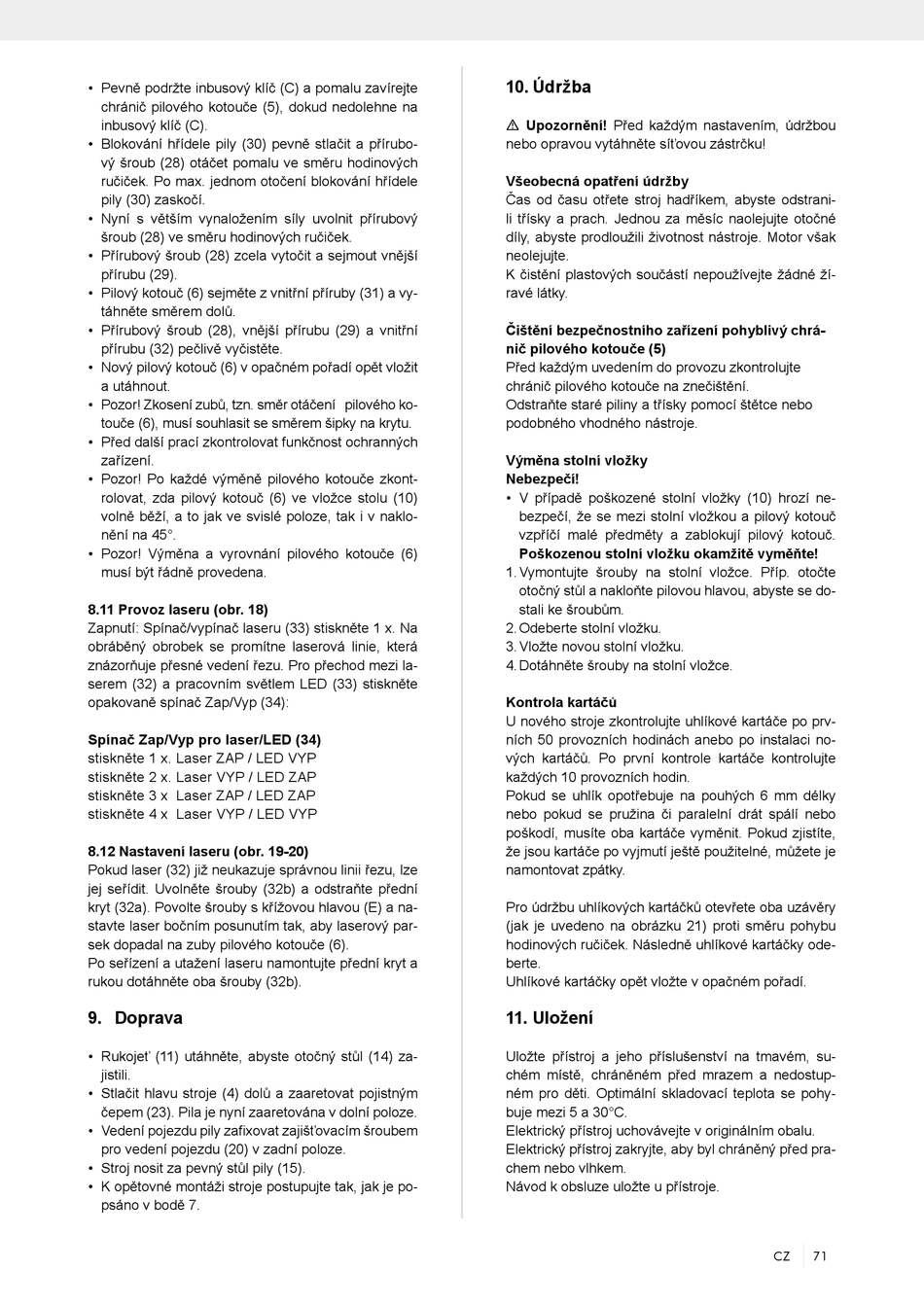

• Pevně podržte inbusový klíč (C) a pomalu zavírejte
chránič pilového kotouče (5), dokud nedolehne na
inbusový klíč (C).
• Blokování hřídele pily (30) pevně stlačit a přírubo-
vý šroub (28) otáčet pomalu ve směru hodinových
ručiček. Po max. jednom otočení blokování hřídele
pily (30) zaskočí.
• Nyní s větším vynaložením síly uvolnit přírubový
šroub (28) ve směru hodinových ručiček.
• Přírubový šroub (28) zcela vytočit a sejmout vnější
přírubu (29).
• Pilový kotouč (6) sejměte z vnitřní příruby (31) a vy-
táhněte směrem dolů.
• Přírubový šroub (28), vnější přírubu (29) a vnitřní
přírubu (32) pečlivě vyčistěte.
• Nový pilový kotouč (6) v opačném pořadí opět vložit
a utáhnout.
• Pozor! Zkosení zubů, tzn. směr otáčení pilového ko-
touče (6), musí souhlasit se směrem šipky na krytu.
• Před další prací zkontrolovat funkčnost ochranných
zařízení.
• Pozor! Po každé výměně pilového kotouče zkont-
rolovat, zda pilový kotouč (6) ve vložce stolu (10)
volně běží, a to jak ve svislé poloze, tak i v naklo-
nění na 45°.
• Pozor! Výměna a vyrovnání pilového kotouče (6)
musí být řádně provedena.
8.11 Provoz laseru (obr. 18)
Zapnutí: Spínač/vypínač laseru (33) stiskněte 1 x. Na
obráběný obrobek se promítne laserová linie, která
znázorňuje přesné vedení řezu. Pro přechod mezi la-
serem (32) a pracovním světlem LED (33) stiskněte
opakovaně spínač Zap/Vyp (34):
Spínač Zap/Vyp pro laser/LED (34)
stiskněte 1 x. Laser ZAP / LED VYP
stiskněte 2 x. Laser VYP / LED ZAP
stiskněte 3 x Laser ZAP / LED ZAP
stiskněte 4 x Laser VYP / LED VYP
8.12 Nastavení laseru (obr. 19-20)
Pokud laser (32) již neukazuje správnou linii řezu, lze
jej seřídit. Uvolněte šrouby (32b) a odstraňte přední
kryt (32a). Povolte šrouby s křížovou hlavou (E) a na-
stavte laser bočním posunutím tak, aby laserový par-
sek dopadal na zuby pilového kotouče (6).
Po seřízení a utažení laseru namontujte přední kryt a
rukou dotáhněte oba šrouby (32b).
9. Doprava
• Rukojeť (11) utáhněte, abyste otočný stůl (14) za-
jistili.
• Stlačit hlavu stroje (4) dolů a zaaretovat pojistným
čepem (23). Pila je nyní zaaretována v dolní poloze.
• Vedení pojezdu pily zafixovat zajišťovacím šroubem
pro vedení pojezdu (20) v zadní poloze.
• Stroj nosit za pevný stůl pily (15).
• K opětovné montáži stroje postupujte tak, jak je po-
psáno v bodě 7.
10. Údržba
m Upozornění! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chrá-
nič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte
chránič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo
podobného vhodného nástroje.
Výměna stolní vložky
Nebezpečí!
• V případě poškozené stolní vložky (10) hrozí ne-
bezpečí, že se mezi stolní vložkou a pilový kotouč
vzpříčí malé předměty a zablokují pilový kotouč.
Poškozenou stolní vložku okamžitě vyměňte!
1. Vymontujte šrouby na stolní vložce. Příp. otočte
otočný stůl a nakloňte pilovou hlavou, abyste se do-
stali ke šroubům.
2. Odeberte stolní vložku.
3. Vložte novou stolní vložku.
4. Dotáhněte šrouby na stolní vložce.
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo
poškodí, musíte oba kartáče vyměnit. Pokud zjistíte,
že jsou kartáče po vyjmutí ještě použitelné, můžete je
namontovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávěry
(jak je uvedeno na obrázku 21) proti směru pohybu
hodinových ručiček. Následně uhlíkové kartáčky ode-
berte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
11. Uložení
Uložte přístroj a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostup-
ném pro děti. Optimální skladovací teplota se pohy-
buje mezi 5 a 30°C.
Elektrický přístroj uchovávejte v originálním obalu.
Elektrický přístroj zakryjte, aby byl chráněný před pra-
chem nebo vlhkem.
Návod k obsluze uložte u přístroje.
CZ 71
