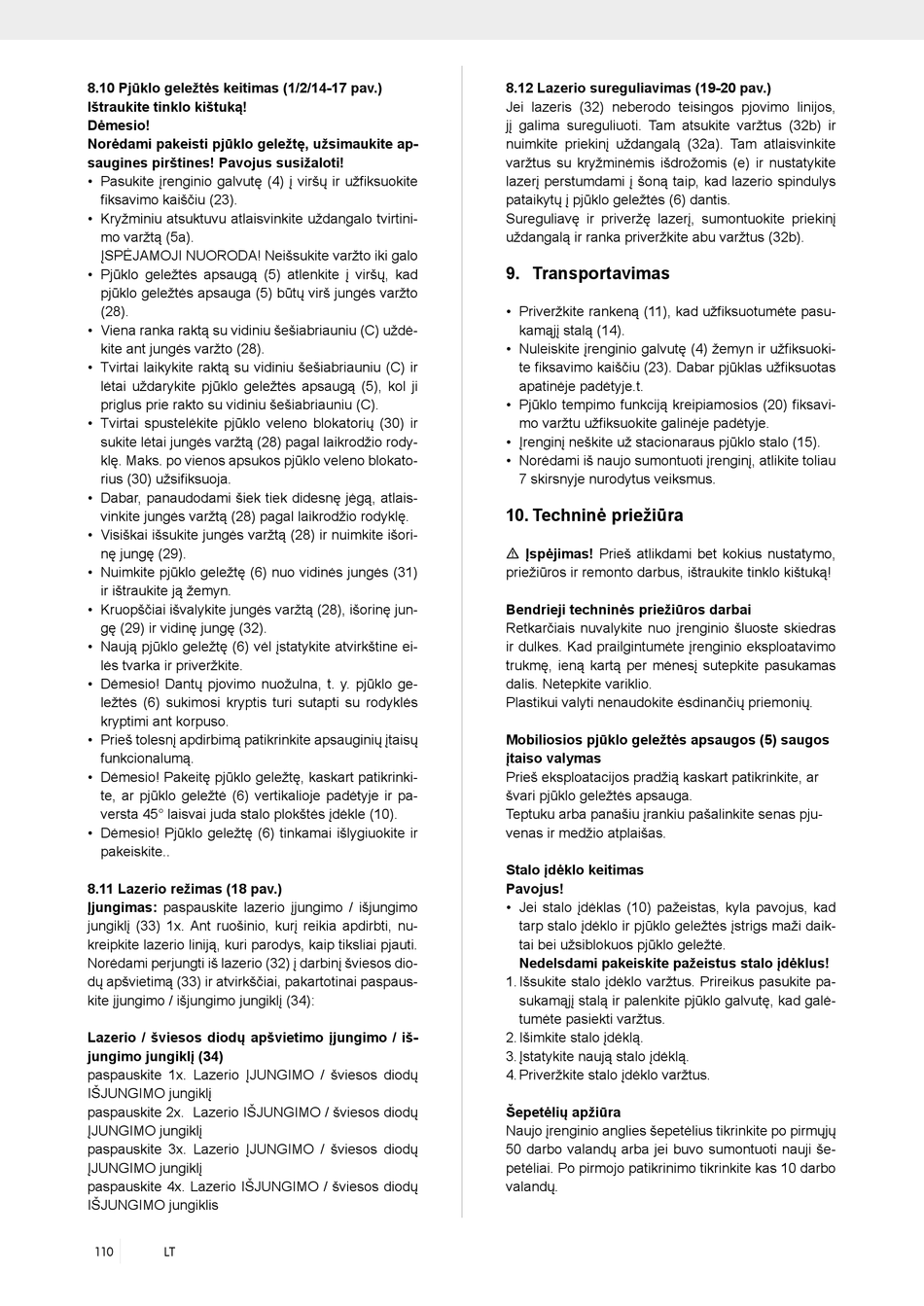

8.10 Pjūklo geležtės keitimas (1/2/14-17 pav.)
Ištraukite tinklo kištuką!
Dėmesio!
Norėdami pakeisti pjūklo geležtę, užsimaukite ap-
saugines pirštines! Pavojus susižaloti!
• Pasukite įrenginio galvutę (4) į viršų ir užfiksuokite
fiksavimo kaiščiu (23).
• Kryžminiu atsuktuvu atlaisvinkite uždangalo tvirtini-
mo varžtą (5a).
ĮSPĖJAMOJI NUORODA! Neišsukite varžto iki galo
• Pjūklo geležtės apsaugą (5) atlenkite į viršų, kad
pjūklo geležtės apsauga (5) būtų virš jungės varžto
(28).
• Viena ranka raktą su vidiniu šešiabriauniu (C) uždė-
kite ant jungės varžto (28).
• Tvirtai laikykite raktą su vidiniu šešiabriauniu (C) ir
lėtai uždarykite pjūklo geležtės apsaugą (5), kol ji
priglus prie rakto su vidiniu šešiabriauniu (C).
• Tvirtai spustelėkite pjūklo veleno blokatorių (30) ir
sukite lėtai jungės varžtą (28) pagal laikrodžio rody-
klę. Maks. po vienos apsukos pjūklo veleno blokato-
rius (30) užsifiksuoja.
• Dabar, panaudodami šiek tiek didesnę jėgą, atlais-
vinkite jungės varžtą (28) pagal laikrodžio rodyklę.
• Visiškai išsukite jungės varžtą (28) ir nuimkite išori-
nę jungę (29).
• Nuimkite pjūklo geležtę (6) nuo vidinės jungės (31)
ir ištraukite ją žemyn.
• Kruopščiai išvalykite jungės varžtą (28), išorinę jun-
gę (29) ir vidinę jungę (32).
• Naują pjūklo geležtę (6) vėl įstatykite atvirkštine ei-
lės tvarka ir priveržkite.
• Dėmesio! Dantų pjovimo nuožulna, t. y. pjūklo ge-
ležtės (6) sukimosi kryptis turi sutapti su rodyklės
kryptimi ant korpuso.
• Prieš tolesnį apdirbimą patikrinkite apsauginių įtaisų
funkcionalumą.
• Dėmesio! Pakeitę pjūklo geležtę, kaskart patikrinki-
te, ar pjūklo geležtė (6) vertikalioje padėtyje ir pa-
versta 45° laisvai juda stalo plokštės įdėkle (10).
• Dėmesio! Pjūklo geležtę (6) tinkamai išlygiuokite ir
pakeiskite..
8.11 Lazerio režimas (18 pav.)
Įjungimas: paspauskite lazerio įjungimo / išjungimo
jungiklį (33) 1x. Ant ruošinio, kurį reikia apdirbti, nu-
kreipkite lazerio liniją, kuri parodys, kaip tiksliai pjauti.
Norėdami perjungti iš lazerio (32) į darbinį šviesos dio-
dų apšvietimą (33) ir atvirkščiai, pakartotinai paspaus-
kite įjungimo / išjungimo jungiklį (34):
Lazerio / šviesos diodų apšvietimo įjungimo / iš-
jungimo jungiklį (34)
paspauskite 1x. Lazerio ĮJUNGIMO / šviesos diodų
IŠJUNGIMO jungiklį
paspauskite 2x. Lazerio IŠJUNGIMO / šviesos diodų
ĮJUNGIMO jungiklį
paspauskite 3x. Lazerio ĮJUNGIMO / šviesos diodų
ĮJUNGIMO jungiklį
paspauskite 4x. Lazerio IŠJUNGIMO / šviesos diodų
IŠJUNGIMO jungiklis
110 LT
8.12 Lazerio sureguliavimas (19-20 pav.)
Jei lazeris (32) neberodo teisingos pjovimo linijos,
jį galima sureguliuoti. Tam atsukite varžtus (32b) ir
nuimkite priekinį uždangalą (32a). Tam atlaisvinkite
varžtus su kryžminėmis išdrožomis (e) ir nustatykite
lazerį perstumdami į šoną taip, kad lazerio spindulys
pataikytų į pjūklo geležtės (6) dantis.
Sureguliavę ir priveržę lazerį, sumontuokite priekinį
uždangalą ir ranka priveržkite abu varžtus (32b).

9. Transportavimas

• Priveržkite rankeną (11), kad užfiksuotumėte pasu-
kamąjį stalą (14).
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuoki-
te fiksavimo kaiščiu (23). Dabar pjūklas užfiksuotas
apatinėje padėtyje.t.
• Pjūklo tempimo funkciją kreipiamosios (20) fiksavi-
mo varžtu užfiksuokite galinėje padėtyje.
• Įrenginį neškite už stacionaraus pjūklo stalo (15).
• Norėdami iš naujo sumontuoti įrenginį, atlikite toliau
7 skirsnyje nurodytus veiksmus.
10. Techninė priežiūra
m Įspėjimas! Prieš atlikdami bet kokius nustatymo,
priežiūros ir remonto darbus, ištraukite tinklo kištuką!
Bendrieji techninės priežiūros darbai
Retkarčiais nuvalykite nuo įrenginio šluoste skiedras
ir dulkes. Kad prailgintumėte įrenginio eksploatavimo
trukmę, ieną kartą per mėnesį sutepkite pasukamas
dalis. Netepkite variklio.
Plastikui valyti nenaudokite ėsdinančių priemonių.
Mobiliosios pjūklo geležtės apsaugos (5) saugos
įtaiso valymas
Prieš eksploatacijos pradžią kaskart patikrinkite, ar
švari pjūklo geležtės apsauga.
Teptuku arba panašiu įrankiu pašalinkite senas pju-
venas ir medžio atplaišas.
Stalo įdėklo keitimas
Pavojus!
• Jei stalo įdėklas (10) pažeistas, kyla pavojus, kad
tarp stalo įdėklo ir pjūklo geležtės įstrigs maži daik-
tai bei užsiblokuos pjūklo geležtė.
Nedelsdami pakeiskite pažeistus stalo įdėklus!
1. Išsukite stalo įdėklo varžtus. Prireikus pasukite pa-
sukamąjį stalą ir palenkite pjūklo galvutę, kad galė-
tumėte pasiekti varžtus.
2. Išimkite stalo įdėklą.
3. Įstatykite naują stalo įdėklą.
4. Priveržkite stalo įdėklo varžtus.
Šepetėlių apžiūra
Naujo įrenginio anglies šepetėlius tikrinkite po pirmųjų
50 darbo valandų arba jei buvo sumontuoti nauji še-
petėliai. Po pirmojo patikrinimo tikrinkite kas 10 darbo
valandų.
