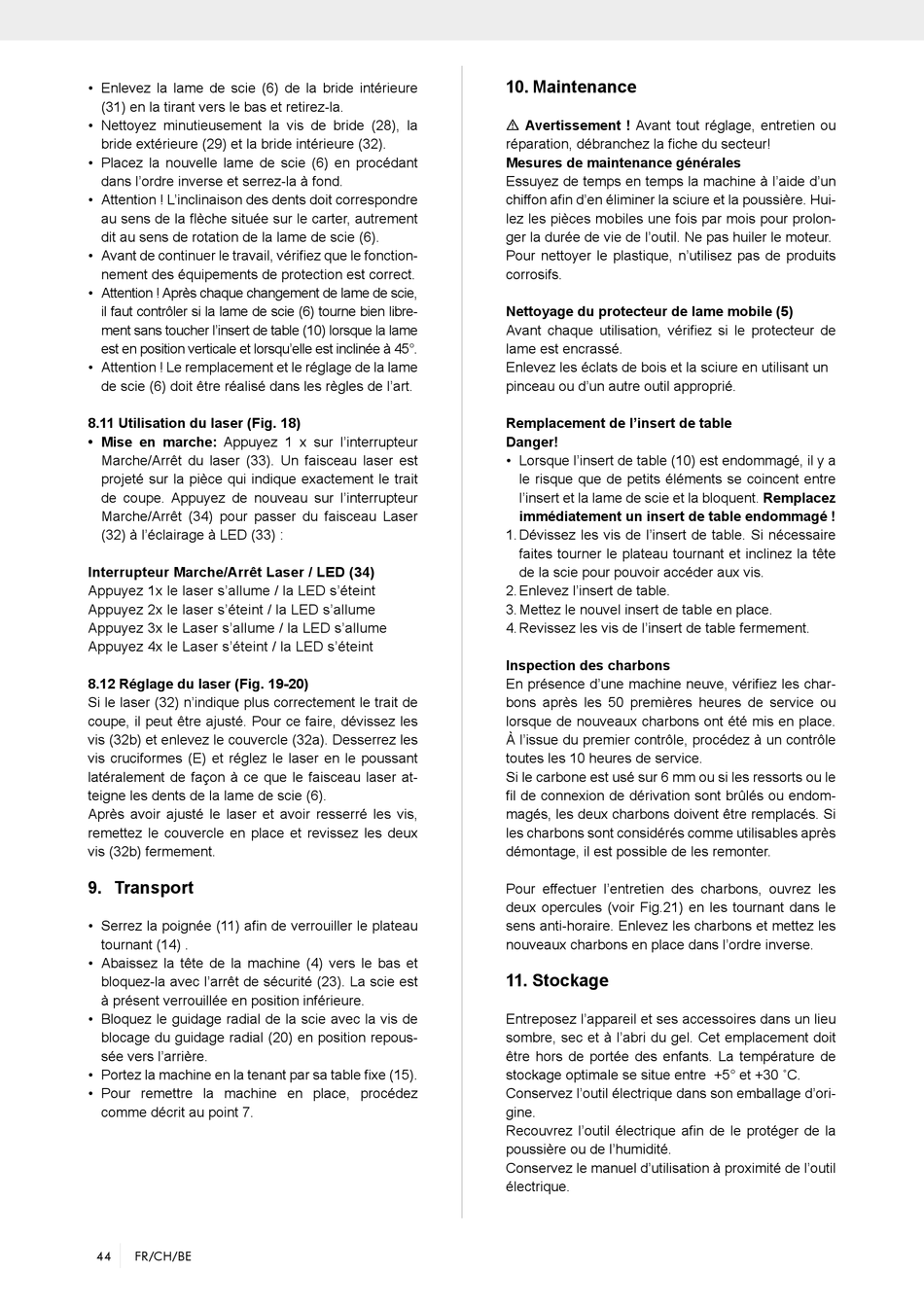

• Enlevez la lame de scie (6) de la bride intérieure
(31) en la tirant vers le bas et retirez­la.
• Nettoyez minutieusement la vis de bride (28), la
bride extérieure (29) et la bride intérieure (32).
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez­la à fond.
• Attention ! L'inclinaison des dents doit correspondre
au sens de la flèche située sur le carter, autrement
dit au sens de rotation de la lame de scie (6).
• Avant de continuer le travail, vérifiez que le fonction-
nement des équipements de protection est correct.
• Attention ! Après chaque changement de lame de scie,
il faut contrôler si la lame de scie (6) tourne bien libre-
ment sans toucher l'insert de table (10) lorsque la lame
est en position verticale et lorsqu'elle est inclinée à 45°.
• Attention ! Le remplacement et le réglage de la lame
de scie (6) doit être réalisé dans les règles de l'art.
8.11 Utilisation du laser (Fig. 18)
• Mise en marche: Appuyez 1 x sur l'interrupteur
Marche/Arrêt du laser (33). Un faisceau laser est
projeté sur la pièce qui indique exactement le trait
de coupe. Appuyez de nouveau sur l'interrupteur
Marche/Arrêt (34) pour passer du faisceau Laser
(32) à l'éclairage à LED (33) :
Interrupteur Marche/Arrêt Laser / LED (34)
Appuyez 1x le laser s'allume / la LED s'éteint
Appuyez 2x le laser s'éteint / la LED s'allume
Appuyez 3x le Laser s'allume / la LED s'allume
Appuyez 4x le Laser s'éteint / la LED s'éteint
8.12 Réglage du laser (Fig. 19-20)
Si le laser (32) n'indique plus correctement le trait de
coupe, il peut être ajusté. Pour ce faire, dévissez les
vis (32b) et enlevez le couvercle (32a). Desserrez les
vis cruciformes (E) et réglez le laser en le poussant
latéralement de façon à ce que le faisceau laser at-
teigne les dents de la lame de scie (6).
Après avoir ajusté le laser et avoir resserré les vis,
remettez le couvercle en place et revissez les deux
vis (32b) fermement.

9. Transport

• Serrez la poignée (11) afin de verrouiller le plateau
tournant (14) .
• Abaissez la tête de la machine (4) vers le bas et
bloquez­la avec l'arrêt de sécurité (23). La scie est
à présent verrouillée en position inférieure.
• Bloquez le guidage radial de la scie avec la vis de
blocage du guidage radial (20) en position repous-
sée vers l'arrière.
• Portez la machine en la tenant par sa table fixe (15).
• Pour remettre la machine en place, procédez
comme décrit au point 7.
44 FR/CH/BE

10. Maintenance

m Avertissement ! Avant tout réglage, entretien ou
réparation, débranchez la fiche du secteur!
Mesures de maintenance générales
Essuyez de temps en temps la machine à l'aide d'un
chiffon afin d'en éliminer la sciure et la poussière. Hui-
lez les pièces mobiles une fois par mois pour prolon-
ger la durée de vie de l'outil. Ne pas huiler le moteur.
Pour nettoyer le plastique, n'utilisez pas de produits
corrosifs.
Nettoyage du protecteur de lame mobile (5)
Avant chaque utilisation, vérifiez si le protecteur de
lame est encrassé.
Enlevez les éclats de bois et la sciure en utilisant un
pinceau ou d'un autre outil approprié.
Remplacement de l'insert de table
Danger!
• Lorsque l'insert de table (10) est endommagé, il y a
le risque que de petits éléments se coincent entre
l'insert et la lame de scie et la bloquent. Remplacez
immédiatement un insert de table endommagé !
1. Dévissez les vis de l'insert de table. Si nécessaire
faites tourner le plateau tournant et inclinez la tête
de la scie pour pouvoir accéder aux vis.
2. Enlevez l'insert de table.
3. Mettez le nouvel insert de table en place.
4. Revissez les vis de l'insert de table fermement.
Inspection des charbons
En présence d'une machine neuve, vérifiez les char-
bons après les 50 premières heures de service ou
lorsque de nouveaux charbons ont été mis en place.
À l'issue du premier contrôle, procédez à un contrôle
toutes les 10 heures de service.
Si le carbone est usé sur 6 mm ou si les ressorts ou le
fil de connexion de dérivation sont brûlés ou endom-
magés, les deux charbons doivent être remplacés. Si
les charbons sont considérés comme utilisables après
démontage, il est possible de les remonter.
Pour effectuer l'entretien des charbons, ouvrez les
deux opercules (voir Fig.21) en les tournant dans le
sens anti­horaire. Enlevez les charbons et mettez les
nouveaux charbons en place dans l'ordre inverse.

11. Stockage

Entreposez l'appareil et ses accessoires dans un lieu
sombre, sec et à l'abri du gel. Cet emplacement doit
être hors de portée des enfants. La température de
stockage optimale se situe entre +5° et +30 ˚C.
Conservez l'outil électrique dans son emballage d'ori-
gine.
Recouvrez l'outil électrique afin de le protéger de la
poussière ou de l'humidité.
Conservez le manuel d'utilisation à proximité de l'outil
électrique.
