5. ÖFFNEN DER PUMPE (For tsetzung)

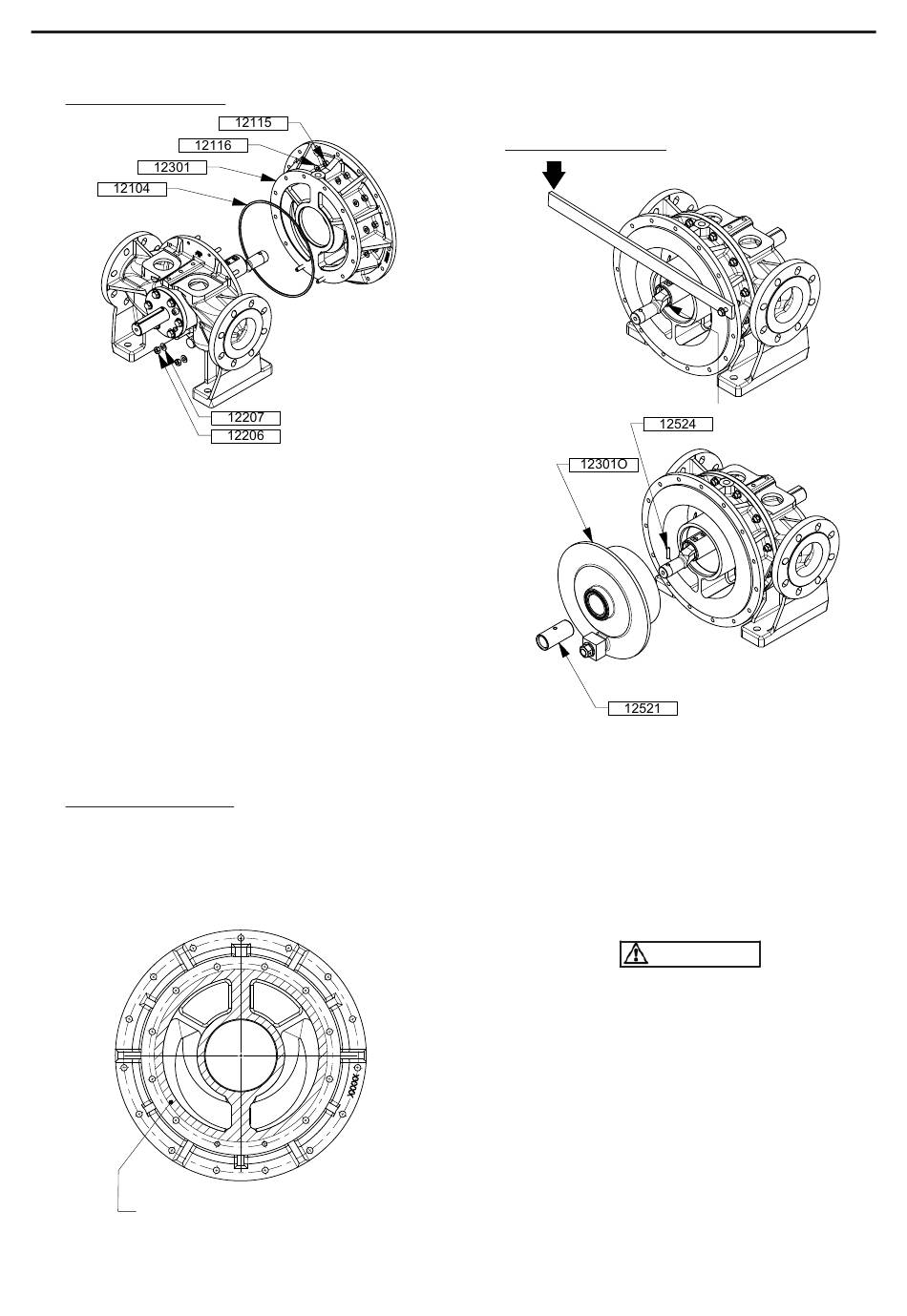

Ausbau des Zylinders
Die Muttern 12206-12115 und ihre Scheiben 12207-
12116 abziehen.
Den Zylinder 12201 mit einem Gummihammer vom
Gehäuse 12101 ablösen und die Dichtung 12104 ent-
nehmen und ihren Zustand überprüfen. Austauschen
falls erforderlich.
Den Zustand des Zylinders 12201 überprüfen. Austauschen
falls erforderlich.
Für das Erreichen der Förderparameter müssen Kolben
und Zylinder aufeinander abgestimmte Maße haben.
Der Austausch des Zylinders oder des Kolbens erfor-
dert daher den Austausch der kompletten Zylinder/
Kolben-Einheit.
5.3.2 Montage
Montage des Zylinders
Den Dichtungssitz 12104 reinigen.
Die Dichtung 12104 in der Gehäuse 12101 montieren.
Zwischen den Seiten des Gehäuses 12101 und des
Zylinders 12201 ein Dichtungsmittel auftragen (siehe §
V
).
ORBEREITEN
Auftragsfläche für das Dichtungsmittels
Die Muttern 12206 und 12215 mit ihren neuen gerippten,
konischen Scheiben 12207 und 12116 anbringen.
NT 1012-E00 08 18 Pumpe A55 A g
HINWEIS
Darauf achten, dass Dichtung 12104 bei der Montage
nicht eingeklemmt wird.
Montage des Kolbens
Die Kontaktflächen des Kolbens 12301O mit einem
Mittel schmieren, das mit der gepumpten Flüssigkeit
kompatibel ist.
Welle 12501 drehen, um die Kolbenbuchse 12503 in die
obere Position zu bringen.
Die Kolbenfedern 12504 mit Hilfe einer langen Stange,
die als Hebel dient, zusammendrücken.
Einen Keil zwischen die Welle 12501 und das Kolbenlager
12503 schieben um die Federn 12504A zusammenzu-
drücken.
Die Finger nicht zwischen die Welle 12501 und das
Kolbenlager 12503 stecken.
Die Pumpe auf der Werkbank befestigen, bevor Sie
die Stange einsetzen.
Den Kolben 12301O auf sein Kolbenlager 12503 mon-
tieren.
Den Keil mit Hilfe der Hebelwirkung der Stange entfernen.
Die Wellenführung 12521 auf der Welle 12501 montieren.
Den Stift 12524 montieren (bis zum Anschlag bringen)
wobei darauf geachtet wird, die Wellenführung nicht zu
beschädigen.
15/38
ACHTUNG
