MOUVEX A-Series Betriebsanleitung Seite 20

5. ÖFFNEN DER PUMPE (For tsetzung)
Ausbau des Gleitringdichtungs MOUVEX
Gleitringdichtungsteile dürfen niemals ohne Schutzfolie
auf den Kontaktflächen abgelegt werden.

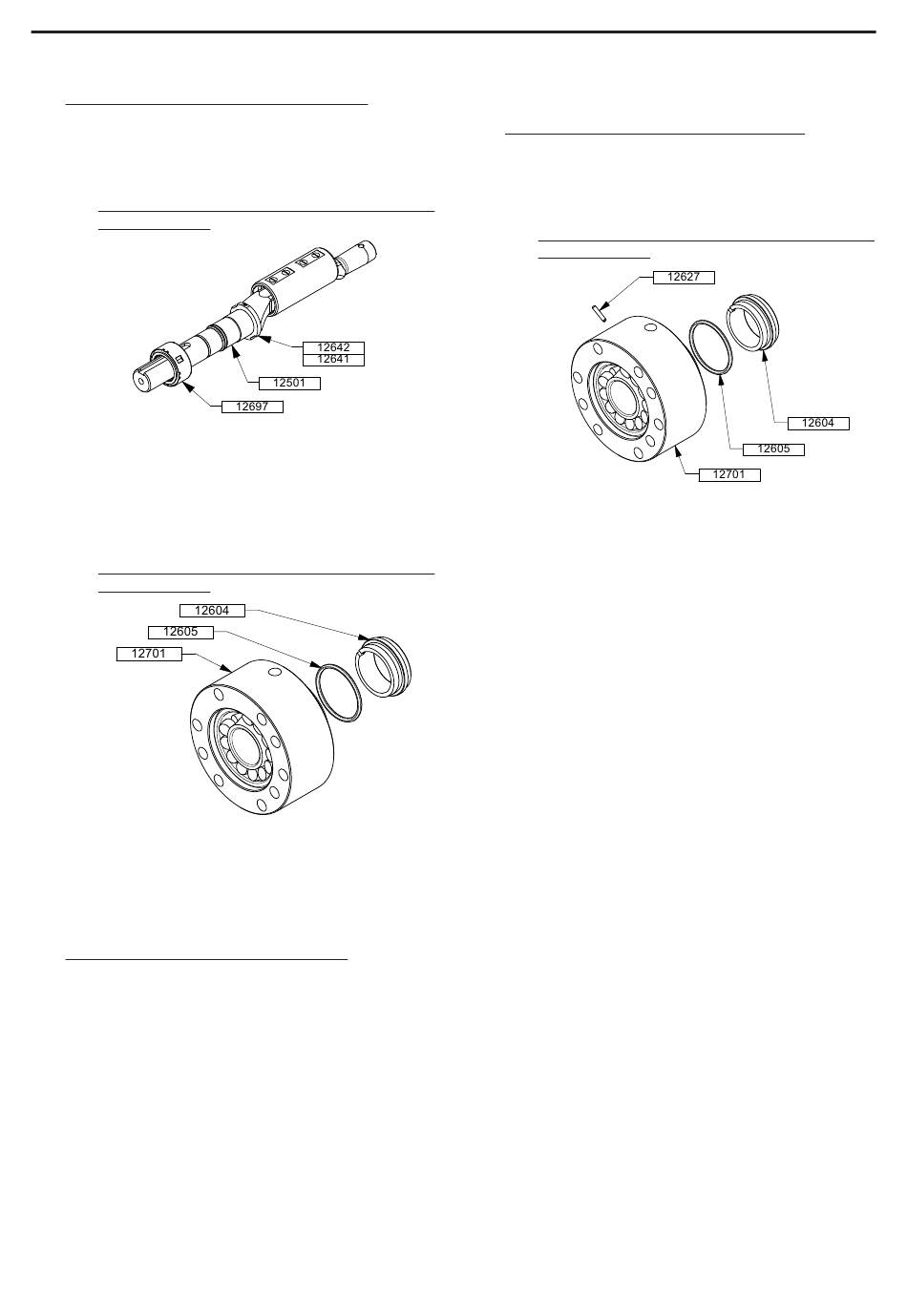

• Demontage des rotierenden Gleitringes der
Gleitringdichtung
Die Welle 12501 (Mitnehmer-Ring 12641 und seine
Schrauben 12642) vom rotierenden Gleitring 12697
abziehen. Dabei nicht zerkratzen!
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
• Demontage des
Gleitringdichtung
Den stehender Gleitring 12604 und seine Dichtung
12605 abziehen.
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
Ausbau der Gleitringdichtung (andere)
Siehe Gebrauchsanleitung des Herstellers.
NT 1012-E00 08 18 Pumpe A55 A g
HINWEIS
stehenden Gleitrings
5.5.4 Montage
Montage der Gleitringdichtung MOUVEX
Gleitringdichtungsteile dürfen niemals ohne Schutzfolie
auf den Kontaktflächen abgelegt werden.
• Montage
Gleitringdichtung
Gegebenenfalls das Lager 12703 reinigen.
Den Dichtungssitz im Lagergehäuse 12701 reinigen.
Die Dichtung 12605 im Lagergehäuse 12701 mon-
der
tieren.
Den stehenden Gleitring 12604 im Lagergehäuse
12701 montieren, wobei darauf geachtet wird, den
Arretierstift 12627 im Lagergehäuse 12701 mit der
Kerbe des stehenden Gleitrings 12604 auszurichten.
Falls notwendig, die Kontaktflächen mit einem sau-
beren und weichen Tuch reinigen. Darauf achten, die
Kontaktflächen nicht zu zerkratzen.
20/38
HINWEIS
des stehenden Gleitrings der
