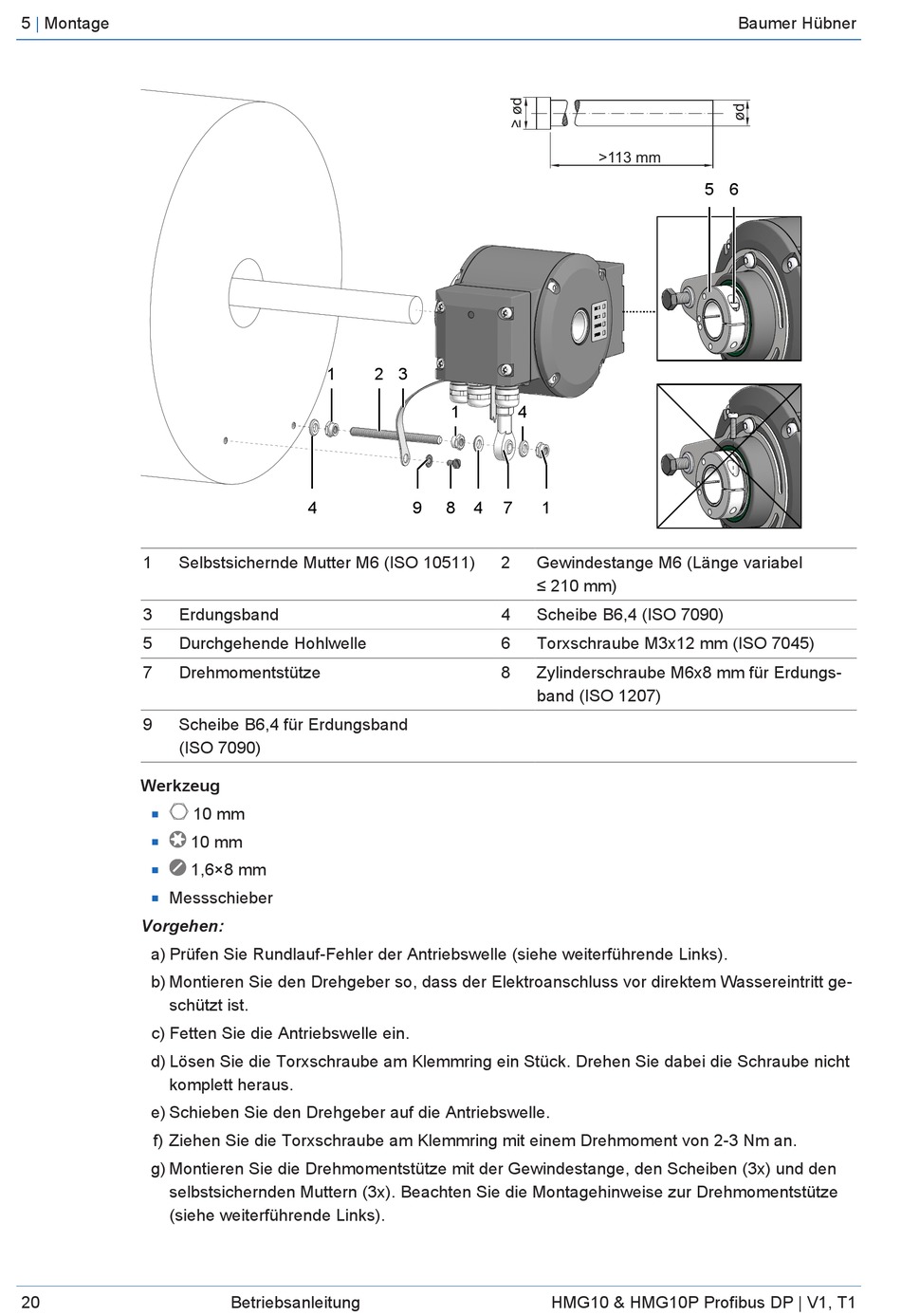

5 | Montage
1 Selbstsichernde Mutter M6 (ISO 10511)
3 Erdungsband
5 Durchgehende Hohlwelle
7 Drehmomentstütze
9 Scheibe B6,4 für Erdungsband
(ISO 7090)
Werkzeug
n
10 mm
n
1,6×8 mm
n
Messschieber
n
Vorgehen:
a) Prüfen Sie Rundlauf-Fehler der Antriebswelle (siehe weiterführende Links).
b) Montieren Sie den Drehgeber so, dass der Elektroanschluss vor direktem Wassereintritt ge-
schützt ist.
c) Fetten Sie die Antriebswelle ein.
d) Lösen Sie die Torxschraube am Klemmring ein Stück. Drehen Sie dabei die Schraube nicht
komplett heraus.
e) Schieben Sie den Drehgeber auf die Antriebswelle.
f) Ziehen Sie die Torxschraube am Klemmring mit einem Drehmoment von 2-3 Nm an.
g) Montieren Sie die Drehmomentstütze mit der Gewindestange, den Scheiben (3x) und den
selbstsichernden Muttern (3x). Beachten Sie die Montagehinweise zur Drehmomentstütze
(siehe weiterführende Links).
20
1
4
10 mm
Betriebsanleitung
2 3
1 4
9 8 4 7 1
2 Gewindestange M6 (Länge variabel
≤ 210 mm)
4 Scheibe B6,4 (ISO 7090)
6 Torxschraube M3x12 mm (ISO 7045)
8 Zylinderschraube M6x8 mm für Erdungs-
band (ISO 1207)
>113 mm
5 6
HMG10 & HMG10P Profibus DP | V1, T1
