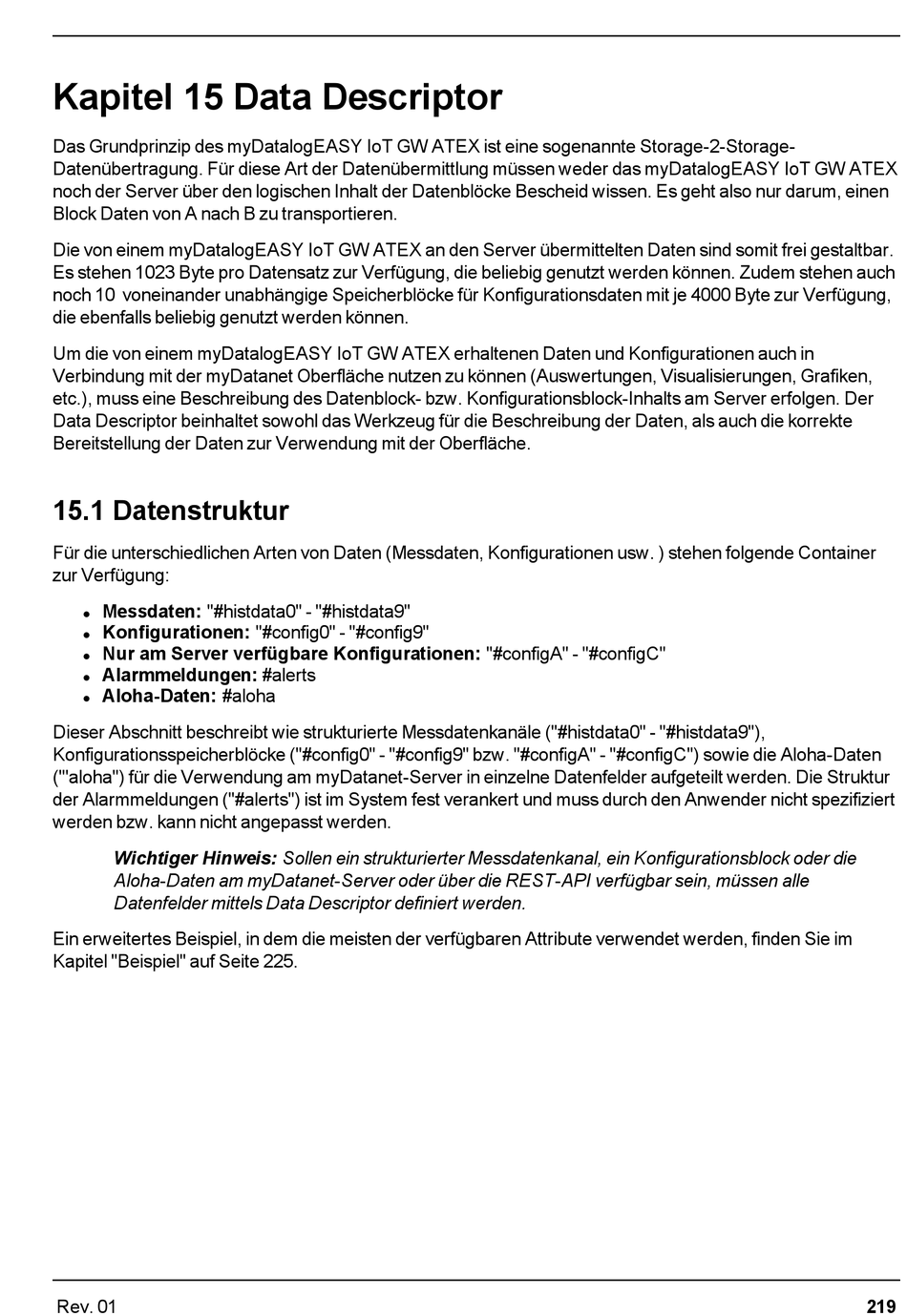

Kapitel 15 Data Descriptor
Das Grundprinzip des myDatalogEASY IoT GW ATEX ist eine sogenannte Storage-2-Storage-
Datenübertragung. Für diese Art der Datenübermittlung müssen weder das myDatalogEASY IoT GW ATEX
noch der Server über den logischen Inhalt der Datenblöcke Bescheid wissen. Es geht also nur darum, einen
Block Daten von A nach B zu transportieren.
Die von einem myDatalogEASY IoT GW ATEX an den Server übermittelten Daten sind somit frei gestaltbar.
Es stehen 1023 Byte pro Datensatz zur Verfügung, die beliebig genutzt werden können. Zudem stehen auch
noch 10 voneinander unabhängige Speicherblöcke für Konfigurationsdaten mit je 4000 Byte zur Verfügung,
die ebenfalls beliebig genutzt werden können.
Um die von einem myDatalogEASY IoT GW ATEX erhaltenen Daten und Konfigurationen auch in
Verbindung mit der myDatanet Oberfläche nutzen zu können (Auswertungen, Visualisierungen, Grafiken,
etc.), muss eine Beschreibung des Datenblock- bzw. Konfigurationsblock-Inhalts am Server erfolgen. Der
Data Descriptor beinhaltet sowohl das Werkzeug für die Beschreibung der Daten, als auch die korrekte
Bereitstellung der Daten zur Verwendung mit der Oberfläche.
15.1 Datenstruktur
Für die unterschiedlichen Arten von Daten (Messdaten, Konfigurationen usw. ) stehen folgende Container
zur Verfügung:
Messdaten: "#histdata0" - "#histdata9"
l
Konfigurationen: "#config0" - "#config9"
l
Nur am Server verfügbare Konfigurationen: "#configA" - "#configC"
l
Alarmmeldungen: #alerts
l
Aloha-Daten: #aloha
l
Dieser Abschnitt beschreibt wie strukturierte Messdatenkanäle ("#histdata0" - "#histdata9"),
Konfigurationsspeicherblöcke ("#config0" - "#config9" bzw. "#configA" - "#configC") sowie die Aloha-Daten
("'aloha") für die Verwendung am myDatanet-Server in einzelne Datenfelder aufgeteilt werden. Die Struktur
der Alarmmeldungen ("#alerts") ist im System fest verankert und muss durch den Anwender nicht spezifiziert
werden bzw. kann nicht angepasst werden.
Wichtiger Hinweis: Sollen ein strukturierter Messdatenkanal, ein Konfigurationsblock oder die
Aloha-Daten am myDatanet-Server oder über die REST-API verfügbar sein, müssen alle
Datenfelder mittels Data Descriptor definiert werden.
Ein erweitertes Beispiel, in dem die meisten der verfügbaren Attribute verwendet werden, finden Sie im
Kapitel "Beispiel" auf Seite 225.
