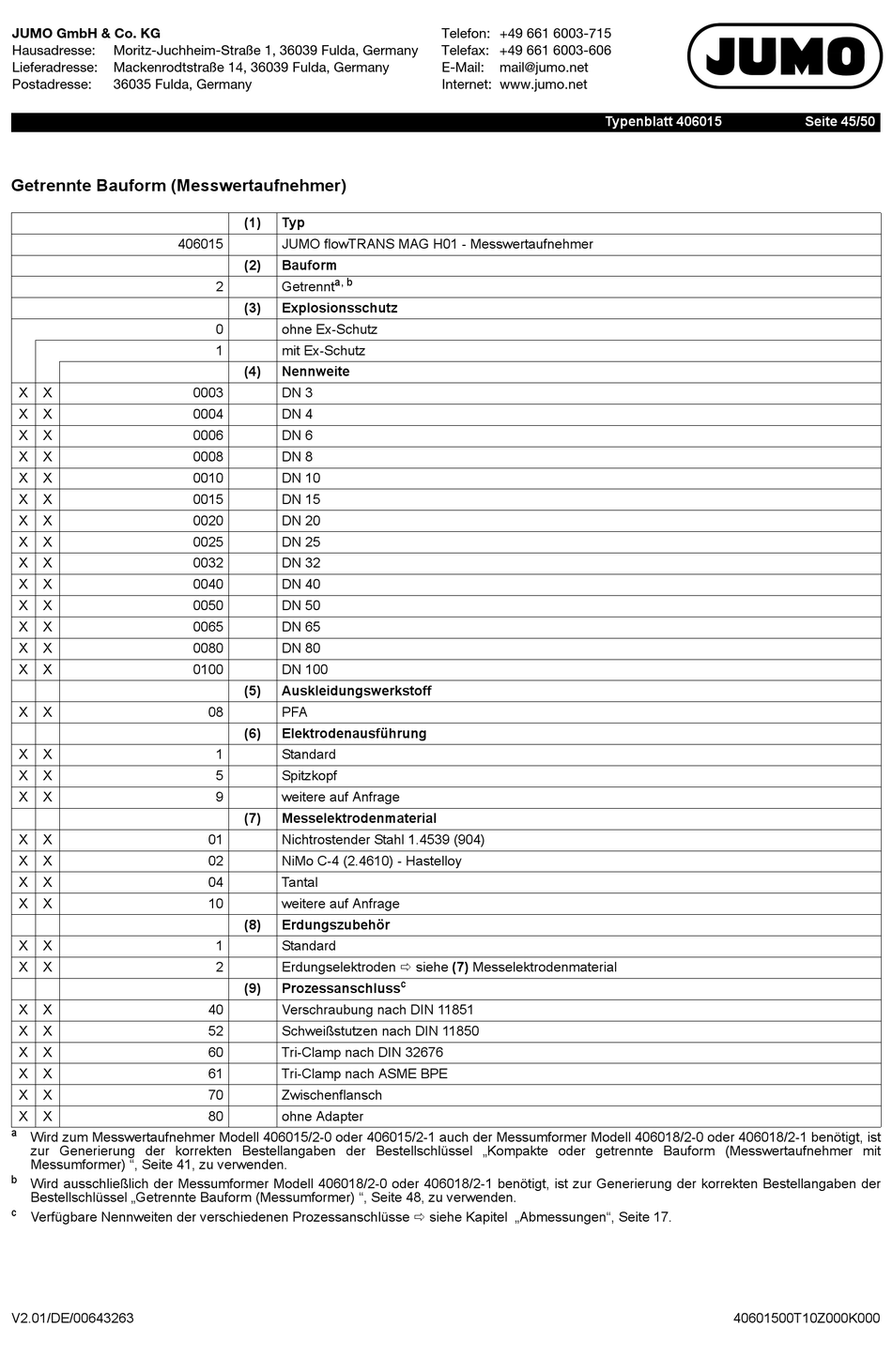

Getrennte Bauform (Messwertaufnehmer)
406015
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
a
Wird zum Messwertaufnehmer Modell 406015/2-0 oder 406015/2-1 auch der Messumformer Modell 406018/2-0 oder 406018/2-1 benötigt, ist
zur Generierung der korrekten Bestellangaben der Bestellschlüssel „Kompakte oder getrennte Bauform (Messwertaufnehmer mit
Messumformer) ", Seite 41, zu verwenden.
b
Wird ausschließlich der Messumformer Modell 406018/2-0 oder 406018/2-1 benötigt, ist zur Generierung der korrekten Bestellangaben der
Bestellschlüssel „Getrennte Bauform (Messumformer) ", Seite 48, zu verwenden.
c
Verfügbare Nennweiten der verschiedenen Prozessanschlüsse siehe Kapitel „Abmessungen", Seite 17.
V2.01/DE/00643263
(1)
Typ
JUMO flowTRANS MAG H01 - Messwertaufnehmer
(2)
Bauform
a, b
2
Getrennt
(3)
Explosionsschutz
0
ohne Ex-Schutz
1
mit Ex-Schutz
(4)
Nennweite
0003
DN 3
0004
DN 4
0006
DN 6
0008
DN 8
0010
DN 10
0015
DN 15
0020
DN 20
0025
DN 25
0032
DN 32
0040
DN 40
0050
DN 50
0065
DN 65
0080
DN 80
0100
DN 100
(5)
Auskleidungswerkstoff
08
PFA
(6)
Elektrodenausführung
1
Standard
5
Spitzkopf
9
weitere auf Anfrage
(7)
Messelektrodenmaterial
01
Nichtrostender Stahl 1.4539 (904)
02
NiMo C-4 (2.4610) - Hastelloy
04
Tantal
10
weitere auf Anfrage
(8)
Erdungszubehör
1
Standard
2
Erdungselektroden siehe (7) Messelektrodenmaterial
(9)
Prozessanschluss
40
Verschraubung nach DIN 11851
52
Schweißstutzen nach DIN 11850
60
Tri-Clamp nach DIN 32676
61
Tri-Clamp nach ASME BPE
70
Zwischenflansch
80
ohne Adapter
