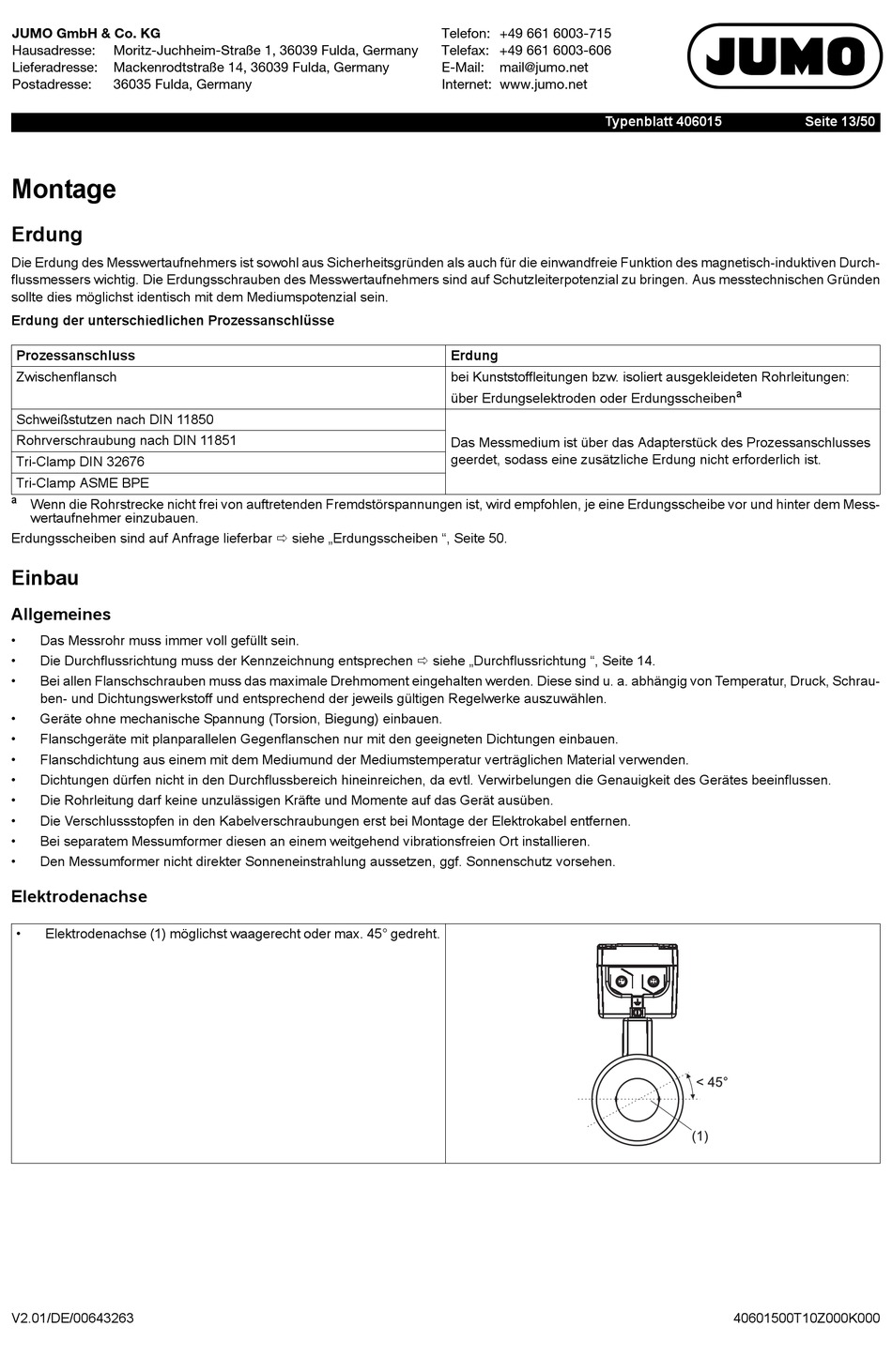

Montage
Erdung
Die Erdung des Messwertaufnehmers ist sowohl aus Sicherheitsgründen als auch für die einwandfreie Funktion des magnetisch-induktiven Durch-
flussmessers wichtig. Die Erdungsschrauben des Messwertaufnehmers sind auf Schutzleiterpotenzial zu bringen. Aus messtechnischen Gründen
sollte dies möglichst identisch mit dem Mediumspotenzial sein.
Erdung der unterschiedlichen Prozessanschlüsse
Prozessanschluss
Zwischenflansch
Schweißstutzen nach DIN 11850
Rohrverschraubung nach DIN 11851
Tri-Clamp DIN 32676
Tri-Clamp ASME BPE
a
Wenn die Rohrstrecke nicht frei von auftretenden Fremdstörspannungen ist, wird empfohlen, je eine Erdungsscheibe vor und hinter dem Mess-
wertaufnehmer einzubauen.
Erdungsscheiben sind auf Anfrage lieferbar siehe „Erdungsscheiben ", Seite 50.
Einbau
Allgemeines
•
Das Messrohr muss immer voll gefüllt sein.
•
Die Durchflussrichtung muss der Kennzeichnung entsprechen siehe „Durchflussrichtung ", Seite 14.
•
Bei allen Flanschschrauben muss das maximale Drehmoment eingehalten werden. Diese sind u. a. abhängig von Temperatur, Druck, Schrau-
ben- und Dichtungswerkstoff und entsprechend der jeweils gültigen Regelwerke auszuwählen.
•
Geräte ohne mechanische Spannung (Torsion, Biegung) einbauen.
•
Flanschgeräte mit planparallelen Gegenflanschen nur mit den geeigneten Dichtungen einbauen.
•
Flanschdichtung aus einem mit dem Mediumund der Mediumstemperatur verträglichen Material verwenden.
•
Dichtungen dürfen nicht in den Durchflussbereich hineinreichen, da evtl. Verwirbelungen die Genauigkeit des Gerätes beeinflussen.
•
Die Rohrleitung darf keine unzulässigen Kräfte und Momente auf das Gerät ausüben.
•
Die Verschlussstopfen in den Kabelverschraubungen erst bei Montage der Elektrokabel entfernen.
•
Bei separatem Messumformer diesen an einem weitgehend vibrationsfreien Ort installieren.
•
Den Messumformer nicht direkter Sonneneinstrahlung aussetzen, ggf. Sonnenschutz vorsehen.
Elektrodenachse
•
Elektrodenachse (1) möglichst waagerecht oder max. 45° gedreht.
V2.01/DE/00643263
Telefon: +49 661 6003-715
Telefax: +49 661 6003-606
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Typenblatt 406015
Erdung
bei Kunststoffleitungen bzw. isoliert ausgekleideten Rohrleitungen:
über Erdungselektroden oder Erdungsscheiben
Das Messmedium ist über das Adapterstück des Prozessanschlusses
geerdet, sodass eine zusätzliche Erdung nicht erforderlich ist.
Seite 13/50
a
(1)
40601500T10Z000K000
