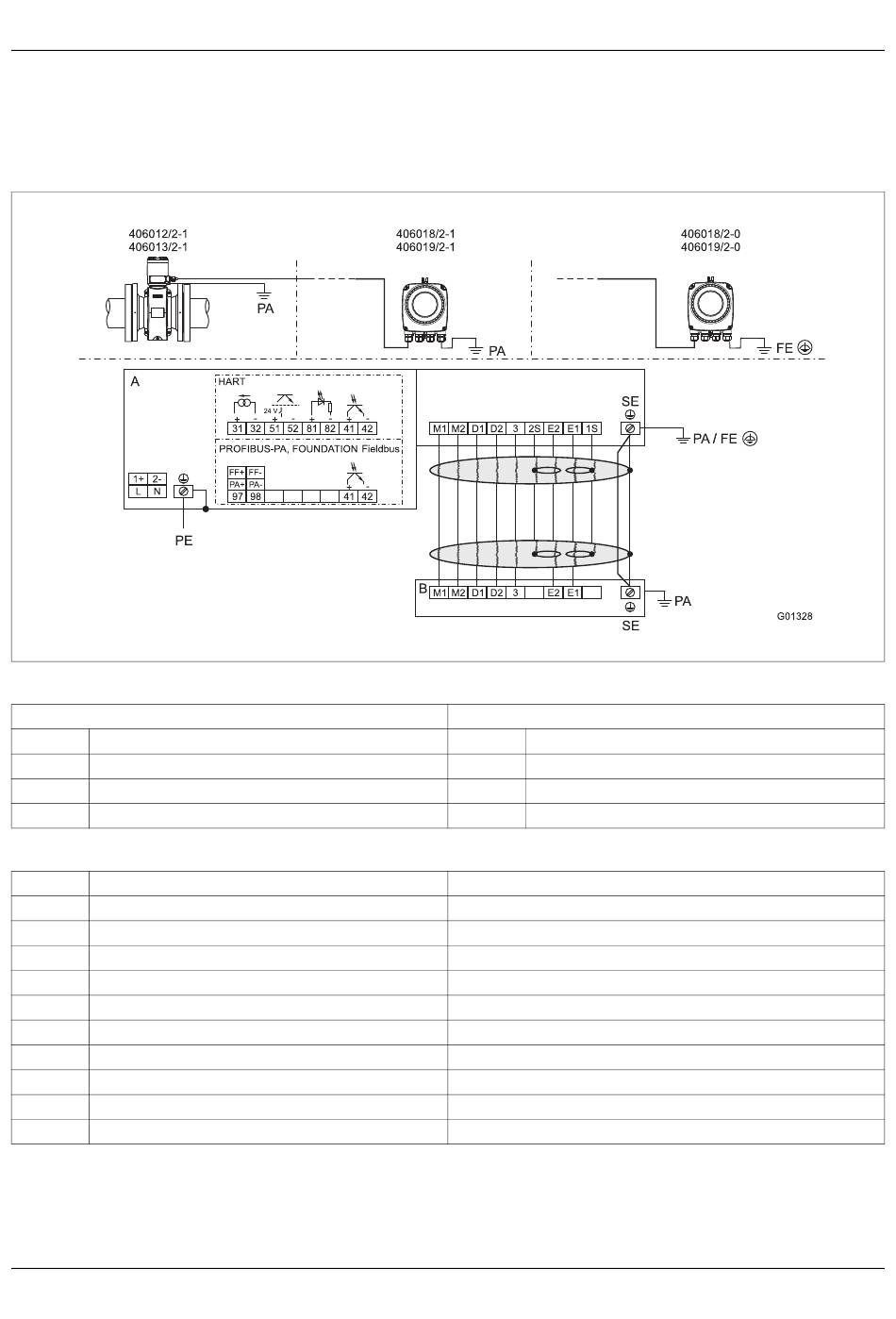

4.1.2 Messwertaufnehmer in Zone 1 und Messumformer in Zone 2 oder außerhalb des
explosionsgefährdeten Bereichs
Modell 406012/2-1 mit 406018/2-1 oder mit 406018/2-0, 406013/2-1 mit 406018/2-1 oder mit 406018/2-0
HART Protokoll, PROFIBUS-PA, FOUNDATION Fieldbus
Ex-Zone 1
A = Messumformer, B = Messwertaufnehmer
Spannungsversorgung
Wechselspannung (AC)
Klemme Funktion
L Phase
N Neutralleiter
PE Schutzleiter (PE)
Anschluss des Signalkabels (nur bei getrennter Bauform)
Klemme Funktion
M1 Magnetspule
M2 Magnetspule
D1 Datenleitung
D2 Datenleitung
SE Abschirmung
E1 Signalleitung
1S Schirm von E1
E2 Signalleitung
2S Schirm von E2
3 Messpotenzial
4 Ex-relevante Daten - Betrieb in Zone 1, 21, 22
Ex-Zone 2 außerhalb Ex-Bereich
Gleichspannung (DC)
Klemme Funktion
1+ +
2- -
PE Schutzleiter (PE)
Aderfarbe
Braun
Rot
Orange
Gelb
-
Violett
-
Blau
-
Grün
