5.2

Analysator montieren

5.2.1

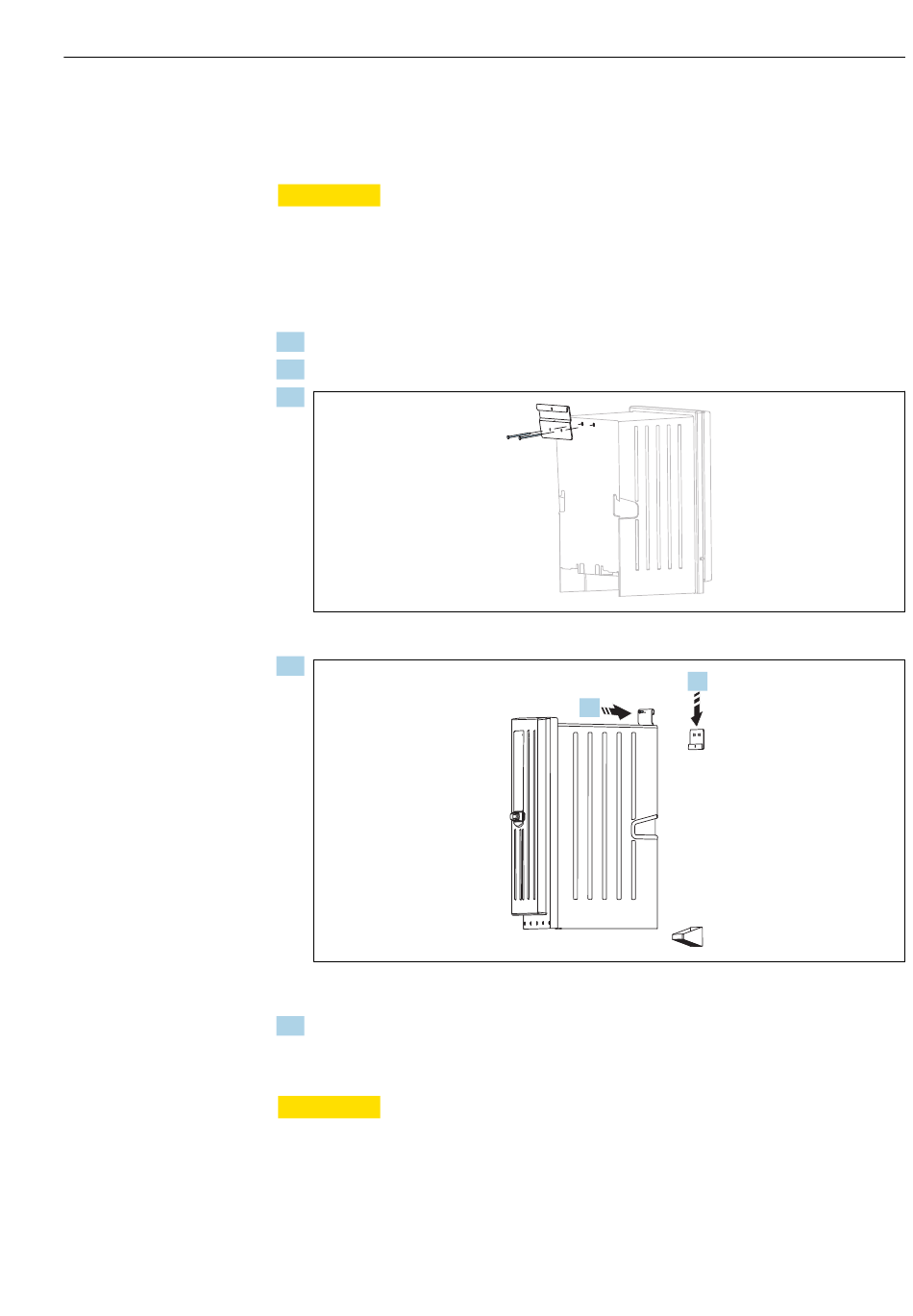

Analysator an eine Wand montieren

VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation
‣
Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung
oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhal-
terung fixieren.
Montagematerialien zur Wandbefestigung sind nicht im Lieferumfang enthalten.
1. Montagematerialien zur Wandbefestigung (Schrauben, Dübel) bauseits bereitstellen.
2. Wandhalterung (2 Teile) an die Wand montieren.
3.
Aufhängung am Gehäuse befestigen.
4.
Den Analysator in die Wandhalterung einhängen (1).
5. Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2).
5.2.2 Ausführung mit Standgehäuse montieren
VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation
‣
Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden
fixiert ist.
1.
2.
Montage
A0036781
