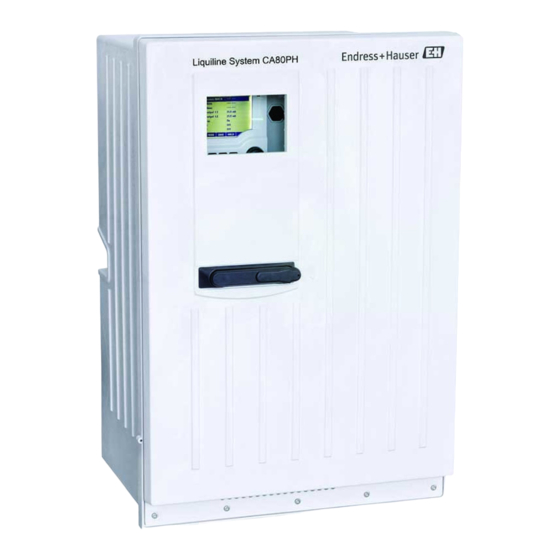

Endress+Hauser Liquiline System CA80PH Betriebsanleitung

Colorimetrischer analysator für orthophosphat (blau-methode)
Vorschau ausblenden Andere Handbücher für Liquiline System CA80PH:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BA01416C/07/DE/02.16
71314631
Gültig ab Version
01.06.00
Products

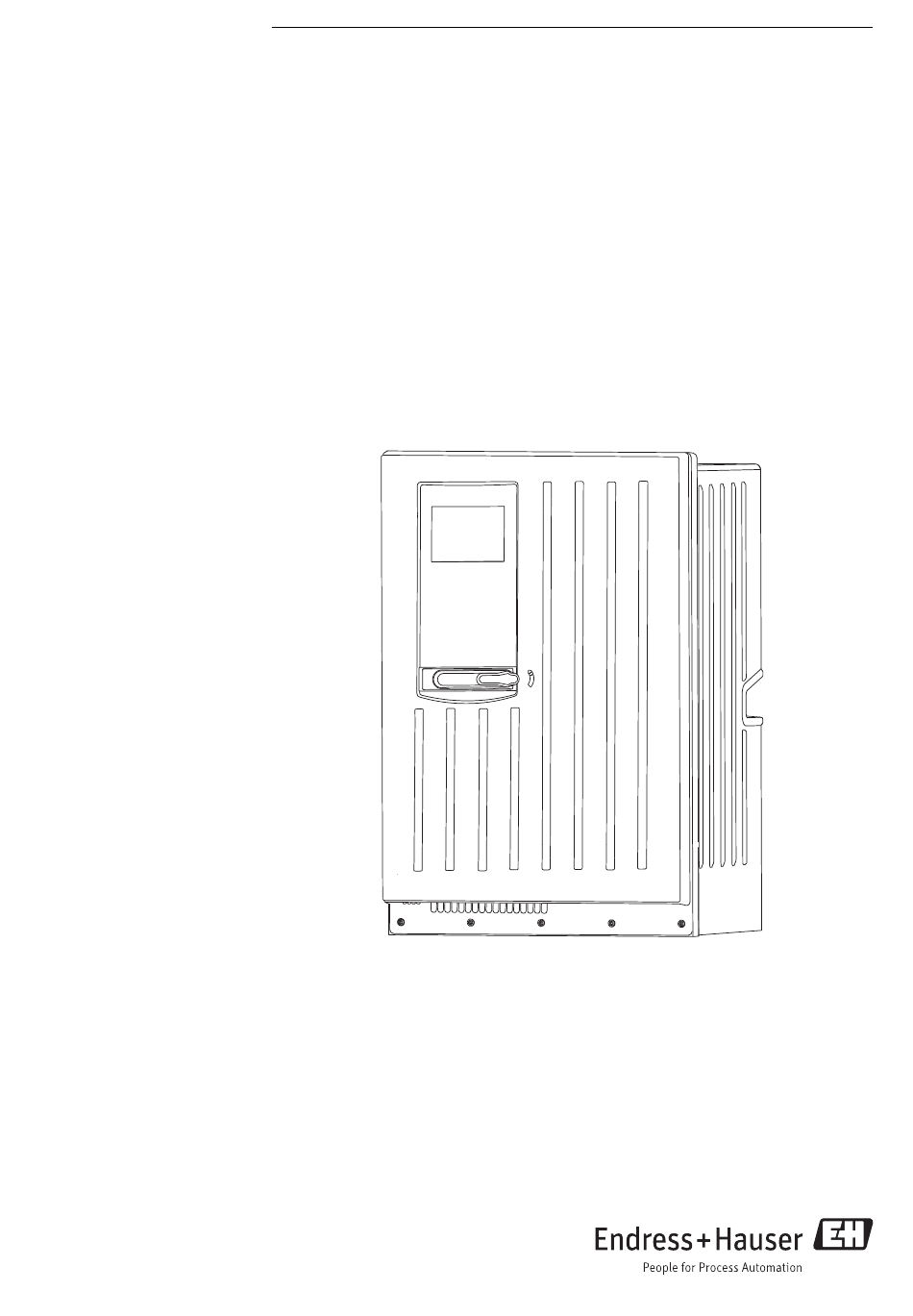

Betriebsanleitung
Liquiline System CA80PH
Colorimetrischer Analysator für Orthophosphat
(Blau-Methode)
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80PH

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80PH

  • Seite 1 BA01416C/07/DE/02.16 Products Solutions Services 71314631 Gültig ab Version 01.06.00 Betriebsanleitung Liquiline System CA80PH Colorimetrischer Analysator für Orthophosphat (Blau-Methode)

  • Seite 3: Inhaltsverzeichnis

    13.1 Ersatzteile ......148 Anzeige ......42 Endress+Hauser...
  • Seite 4 Technische Daten ....159 Stichwortverzeichnis ....172 Endress+Hauser...

  • Seite 5: Hinweise Zum Dokument

    Liquiline System CA80PH Hinweise zum Dokument Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen.

  • Seite 6: Dokumentation

    Liquiline System CA80PH Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline System CA80PH, KA01186C • Betriebsanleitung Memosens, BA01245C – Softwarebeschreibung für Memosens-Eingänge – Kalibrierung von Memosens-Sensoren – Sensorbezogene Diagnose und Störungsbehebung •...

  • Seite 7: Grundlegende Sicherheitshin

    Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline System CA80PH ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Orthophosphat-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: • Überwachung und Optimierung der Reinigungsleistung von kommunalen und industrie- llen Kläranlagen...
  • Seite 8 Grundlegende Sicherheitshinweise Liquiline System CA80PH 3. Können Störungen nicht behoben werden: Setzen Sie die Produkte außer Betrieb und schützen Sie diese vor versehentlicher Inbetriebnahme. 4. Halten Sie die Tür außerhalb von Service- und Wartungsarbeiten geschlossen. VORSICHT Analysator im Betrieb während Wartungstätigkeiten Verletzungs- und Infektionsgefahr durch Medium , Reagenzien oder Reiniger ‣...

  • Seite 9: Produktsicherheit

    Liquiline System CA80PH Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und europäischen Normen sind berücksichtigt. An den Analysator angeschlossene Geräte müssen den jeweils dafür gültigen Sicherheits- standards entsprechen.

  • Seite 10: Gerätebeschreibung

    Photometer Controller Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80PH in der bestellten Konfiguration • Reagenzien, Reiniger und Standardlösungen (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme + Filtration •...
  • Seite 11 Liquiline System CA80PH Gerätebeschreibung Membranfiltration (Liquiline System CAT860) • Funktion: Probenahme + Filtration • Membranfilterkerze aus Keramik; Porengröße 0,1 μm • Kommunikation über Memosens-Protokoll, Steuerung über CA80 • Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft • Einfache Installation via Flexdip CYH112 (TI00430C) •...
  • Seite 12 Gerätebeschreibung Liquiline System CA80PH A0028790  6 Messeinrichtung mit zwei Liquiline Systemen CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0028787  7 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional)

  • Seite 13: Gerätearchitektur

    Liquiline System CA80PH Gerätebeschreibung Gerätearchitektur 3.3.1 Slot- und Portkodierung – – 12,5V 3,3V A0026574-DE  8 Slot- und Portkodierung der Hardware und Anzeige am Display Die Elektronikbestückung folgt einem modularen Konzept: • Es gibt mehrere Einsteckplätze für Elektronikmodule. Diese werden als "Slots" bezeichnet.
  • Seite 14 Gerätebeschreibung Liquiline System CA80PH 3.3.2 Klemmenplan Die eindeutige Klemmenbezeichnung ergibt sich aus: Slot-Nr. : Port-Nr. : Klemme Beispiel, NO-Kontakt eines Relais Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais • Basismodul BASE-E (enthält 2 Sensoreingänge, 2 Stromausgänge) •...

  • Seite 15: Warenannahme Und Produktidenti

    Liquiline System CA80PH Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. 2. Achten Sie auf unbeschädigten Inhalt.

  • Seite 16: Zertifikate Und Zulassungen

    Warenannahme und Produktidentifizierung Liquiline System CA80PH Bei Rückfragen wenden Sie sich an Ihren Lieferanten oder an Ihre Vertriebszentrale. Zertifikate und Zulassungen 4.4.1 -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EG-Richtlinien. Der Hersteller bestätigt die erfolg- reiche Prüfung des Produkts durch die Anbringung des -Zeichens.

  • Seite 17: Montage

    Liquiline System CA80PH Montage Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Instal- lation ‣ Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Installation sind zwei Personen notwendig. ‣ Heben Sie das Gerät an den Griffmulden an.

  • Seite 18: Aufstellungsort

    Montage Liquiline System CA80PH 417 (16.42) 530 (20.87) A0028819  11 Liquiline System CA80 offener Aufbau mit Kühlmodul, Abmessungen in mm (inch) 654 (25.74) A0028821  12 Liquiline System CA80 mit Sockel, Abmessungen in mm (inch) 5.1.3 Aufstellungsort Beachten Sie bei der Aufstellung des Gerätes folgende Punkte: •...

  • Seite 19: Analysator An Eine Wand Montieren

    Liquiline System CA80PH Montage • Stellen Sie einen freien Auslauf sicher, keine Syphonbildung. • Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher. • Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür) ausschließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder in eine ähnliche Einrichtung eingebaut werden.

  • Seite 20: Analysator Auf Einen Sockel Montieren

    Montage Liquiline System CA80PH A0028812  17 Einhängen in die Wandhalterung 1. Hängen Sie den Analysator in die Wandhalterung ein. 2. Fixieren Sie die beiden oberen Teile der Wandhalterung mit der mitgelieferten Schraube. Analysator auf einen Sockel montieren 624 (24.57) 530 (20.87)

  • Seite 21: Aufstellungskontrolle

    Liquiline System CA80PH Montage A0028817  19 Befestigung Sockel 1. Verschrauben Sie den Sockel am Boden. 2. Heben Sie den Analysator mit zwei Personen an und setzen Sie ihn auf den Sockel. Benutzen Sie die Griffmulden. 3. Verschrauben Sie den Sockel mit den 6 mitgelieferten Schrauben am Analysator.

  • Seite 22: Elektrischer Anschluss

    Elektrischer Anschluss Liquiline System CA80PH Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 23 Liquiline System CA80PH Elektrischer Anschluss 5. Lösen Sie die sechs Schrauben der Elektronikraum-Abdeckung (4) mit einem Kreuz- schlitz-Schraubendreher und klappen Sie die Abdeckung nach vorne.  A0028912 Schrauben der Trägerplatte Schrauben der Elektronikraum-Abdeckung 6. Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurch- führung stehen Kabelverschraubungen zur Verfügung.

  • Seite 24: V-Geräte Anschließen

    Elektrischer Anschluss Liquiline System CA80PH 6.1.3 24 V-Geräte anschließen Bei Geräten mit 24 V-Versorgung muss der Anschlussquerschnitt mindestens 2,5mm betragen. Bei 24 V-Versorgung kann ein Strom bis zu 10 A fließen, daher ist der Spannungsabfall auf der Zuleitung zu beachten. Die Spannung an den Gerätean- schlussklemmen muss innerhalb des spezifizierten Bereichs liegen (siehe Kapitel "Ver-...
  • Seite 25 Liquiline System CA80PH Elektrischer Anschluss 3. Führen Sie das Kabel durch die Kabelverschraubung. Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits montierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G’- oder NPT-Kabelverschraubungen auszutauschen. Die Schlauchdurchführungen M32 sind davon nicht betroffen.
  • Seite 26 Elektrischer Anschluss Liquiline System CA80PH Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  23 Kabel einlegen Schirmschelle für Memosens- und Spannungsversorgung Kabelschelle für Schlauchhei- zung  22 Konfektioniertes Kabel  24 Schraube festziehen (2 Nm) Außenschirm (frei gelegt) Kabeladern mit Endhülsen Kabelmantel (Isolierung) 1.

  • Seite 27: Sensoren Und Zusätzliche Module Anschließen

    Liquiline System CA80PH Elektrischer Anschluss 8. Schließen Sie das oder die Kabel (je nach Ausführung) an den folgenden Steckklem- men an:  GN/YE A0028924  25 Anschluss Liquiline System CAT820 / 860 Schlauchheizung 100 ... 120 V/200 ... 240 V AC (optional) Anschlüsse Memosens und Kommunikation mit Analysator (optional)

  • Seite 28: Basismodul-E

    Elektrischer Anschluss Liquiline System CA80PH BASE-E A0028935  26 Klemmenraum im Controller-Gehäuse Basismodul-E Analysator-Schnittstelle Blinddeckel Modulabdeckung Basismodul-E 24 VDC Power A0016535  27 Basismodul-E Kontroll-LEDs Steckplatz für das Displaykabel Spannungsanschluss Service-Schnittstelle Anschluss Alarm-Relais Anschlüsse für 2 Memosens-Sensoren (optional) Stromversorgung für digitale Festkabel- Stromausgänge...

  • Seite 29: Sensoren Anschließen

    Liquiline System CA80PH Elektrischer Anschluss 85 86 24VDC Alarm Sensor supply Power – (internal) – – 0/4 ... 20 mA Display Service HART – Sensor A0016537  28 Anschlussplan Basismodul-E 6.3.2 Sensoren anschließen Verwenden Sie möglichst nur konfektionierte Originalkabel. Com B Com A –...

  • Seite 30: Zusätzliche Eingänge, Ausgänge Oder Relais Anschließen

    Elektrischer Anschluss Liquiline System CA80PH 6.3.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen WARNUNG Fehlende Modulabdeckung Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen ‣ Wenn Sie Ihre Hardware ändern oder erweitern: Füllen Sie die Steckplätze immer von links nach rechts auf. Lassen Sie keine Lücke.
  • Seite 31 Liquiline System CA80PH Elektrischer Anschluss Stromeingänge Modul 2AI – –  33 Modul  34 Anschlussplan Stromausgänge – – – – – –  36 Anschlussplan  37 Modul  35 Modul  38 Anschlussplan Endress+Hauser...
  • Seite 32 Elektrischer Anschluss Liquiline System CA80PH Relais Modul 2R Modul 4R  39 Modul  40 Anschlussplan  41 Modul  42 Anschlussplan Beispiel: Anschluss der Reinigungseinheit 71072583 für CAS40D T2.0A CM44x/CM44xR 230 V AC / 50 Hz A0028597  43 Anschluss der Reinigungseinheit für CAS40D...

  • Seite 33: Digitale Kommunikation Anschließen

    Liquiline System CA80PH Elektrischer Anschluss Beispiel: Anschluss des Injektor-Reinigungseinheit Chemoclean CYR10 CYR10 CM44x/CM44xR A0028598  44 Anschluss der Injektor-Reinigungseinheit CYR10 Externe Spannungsversorgung Reiniger zum Sprühkopf Vorratsbehälter mit Reiniger Treibwasser 2 ... 12 bar (30 ... 180 psi) Rohrtrenner (bauseitig vorzusehen) 6.3.4...
  • Seite 34 Elektrischer Anschluss Liquiline System CA80PH LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...

  • Seite 35: Hardwareeinstellungen

    Liquiline System CA80PH Elektrischer Anschluss LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...

  • Seite 36: Busadresse Einstellen

    Elektrischer Anschluss Liquiline System CA80PH 390 W 220 W 390 W DGND B/B' A/A'  50 Aufbau des internen Terminierungswiderstands 2. Externer Terminierungswiderstand Lassen Sie in diesem Fall die DIP-Schalter auf der Modulplatine in der Position "OFF" (Werkseinstellung). ‣ Schließen Sie den Widerstand zu seiner 5-V-Versorgung an die Klemmen 81 und 82 auf der Vorderseite des Moduls 485 an.

  • Seite 37: Anschlusskontrolle

    Liquiline System CA80PH Elektrischer Anschluss Einzelne für dieses Produkt zugesagte Schutzarten (Dichtigkeit (IP), elektrische Sicherheit, EMV-Störfestigkeit, Ex-Schutz) können nicht mehr garantiert werden, wenn z.B.: • Abdeckungen weggelassen werden. • Anderer Netzteile als die mitglieferten verwendet werden. • Kabelverschraubungen zu gering angezogen sind (müssen für den zugesagten IP-Schutz mit 2 Nm angezogen sein).

  • Seite 38: Systemintegration

    Systemintegration Liquiline System CA80PH Systemintegration Webserver 7.1.1 Anschluss ‣ Schließen Sie das Kommunikationskabel des Computers an die RJ45-Schnittstelle des Moduls 485 oder des Moduls ETH an. 485 / ETH Web Browser A0026779  54 Webserver-/Ethernetanschluss 7.1.2 Aufbau der Datenverbindung 1. Starten Sie Ihren PC.

  • Seite 39: Bedienung

    Liquiline System CA80PH Systemintegration 7.1.3 Bedienung Die Menüstruktur des Webservers entspricht der Vor-Ort-Bedienung. A0026780  55 Beispiel Webserver (Menü/Language=English) • Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des Navigators. • Einstellungen können Sie bequem über die Computer-Tastatur vornehmen.

  • Seite 40: Feldbusse

    Systemintegration Liquiline System CA80PH 3. Wählen Sie danach den DTM "Liquiline CM44x" aus und starten Sie die Konfiguration. Über den DTM können Sie jetzt mit der Online-Parametrierung beginnen. Die Online-Parametrierung konkurriert mit der Vor-Ort-Bedienung, d.h. jede der beiden Möglichkeiten blockiert jeweils die andere. Auf beiden Seiten ist es möglich, der anderen Seite den Zugriff zu nehmen.

  • Seite 41: Bedienungsmöglichkeiten

    Liquiline System CA80PH Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 8.1.1 Anzeige- und Bedienelemente Display (im Fehlerfall mit roter Hintergrundbe- leuchtung) Analyzer_CA80 Navigator (Dreh- und Drückfunktion) 09:11:05 01.03.2016 Softkeys (Funktion menüabhängig) SP1: Ortho-P PO4-P mg/l MODE DIAG HOLD MENU A0029030  57 Übersicht Bedienung 8.1.2...

  • Seite 42: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Liquiline System CA80PH Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.2.1 Bedienkonzept MODE DIAG MENU MODE DIAG HOLD Navigator drehen: Cursor im Menü bewegen Softkey drücken: Menü direkt anwählen Menu/Language MODE DIAG Navigator drehen: Wert auswählen (z.B. aus Liste) Navigator drücken: Funktion aufrufen...

  • Seite 43: Parametriermöglichkeiten

    Liquiline System CA80PH Bedienungsmöglichkeiten 2. Wählen Sie das Sperren mit oder ohne Passwort aus.  Die Tasten sind gesperrt. Es ist keine Eingabe mehr möglich. In der Softkey- Leiste sehen Sie das Symbol Bei Auslieferung ist das Passwort 0000. Notieren Sie sich unbedingt ein geändertes Passwort, da Sie andernfalls die Tastensperre nicht mehr selbst aufheben können.
  • Seite 44 Bedienungsmöglichkeiten Liquiline System CA80PH 8.3.4 Aktionen • Sie lösen mit der entsprechenden Funktion eine Aktion aus. • Sie erkennen eine Aktion an diesem vorangestellten Zeichen: • Typische Aktionen sind: – Löschen von Logbucheinträgen – Speichern oder Laden von Konfigurationen – Auslösen von Reinigungsprogrammen •...

  • Seite 45: Beispiel: Menü/Setup/Eingänge/Ph/Mediumskompensation

    Liquiline System CA80PH Bedienungsmöglichkeiten 8.3.6 Tabellen • Tabellen werden benötigt, um mathematische Funktionen abzubilden. • Sie editieren eine Tabelle, indem Sie mit dem Navigator durch Zeilen und Spalten navi- gieren und die Zellenwerte ändern. • Sie editieren nur die Zahlenwerte. Maßeinheiten werden vom Controller automatisch berücksichtigt.

  • Seite 46: Inbetriebnahme

    Probenvorbereitung am Analysator an. Achten Sie darauf, dass nur feststoffarme Probe zugeführt wird, da ansonsten die Gefahr einer Verblockung besteht. Eine stetige und ausreichende Probenmenge muss kundenseitig gewährleistet werden Verschlauchungsplan A0028828  59 Liquiline System CA80PH (Blau-Methode), Einkanalgerät Endress+Hauser...

  • Seite 47: Installations- Und Funktionskontrolle

    Liquiline System CA80PH Inbetriebnahme A0028829  60 Liquiline System CA80PH (Blau-Methode), Zweikanalgerät und Selbstansauger Reiniger Photometer/Messzelle Standard 1 Probe Reagenz RK 2, 3, 4, 7 Spritzen Reagenz RB Ablauf Ablauf Probenvorlage Küvette RK = R2 RB = R1 Installations- und Funktionskontrolle...

  • Seite 48: Messgerät Einschalten

    Inbetriebnahme Liquiline System CA80PH Gerätezustand und -spezifikationen ‣ Sind alle Schläuche äußerlich unbeschädigt? Sichtkontrolle der flüssigkeitsführenden Leitungen ‣ Ist die Saugleitung mit dem Probenvorlagegefäß (wenn vorhanden) verbunden? ‣ Sind die Spritzen richtig eingesetzt? ‣ Können sich die Spritzen frei nach oben und unten bewegen? ‣...
  • Seite 49 Liquiline System CA80PH Inbetriebnahme Menü/Betrieb/Anzeige Funktion Optionen Info Bildschirmschoner Auswahl Der Bildschirmschoner schaltet die Anzeige aus, • Aus wenn Sie mehr als 5 Minuten keine Aktion in • Automatisch der Software ausgeführt haben. Das Gerät arbei- tet auch bei ausgeschalteter Anzeige im norma- Werkseinstellung len Betrieb weiter.

  • Seite 50: Manuelle Bedienung

    Inbetriebnahme Liquiline System CA80PH Menü/Betrieb/Anzeige Funktion Optionen Info Messwert Auswahl Je nach Datenquelle oder Ausgang können Sie abhängig Datenquelle oder verschiedene Messwerte anzeigen lassen. Ausgang Werkseinstellung Kein Stellgrößentyp Auswahl Weiterführende Informationen zu Reglern und • Kein Stellgrößen: . Datenquelle ist •...
  • Seite 51 Liquiline System CA80PH Inbetriebnahme Menü/Betrieb/Manuelle Bedienung Funktion Optionen Info Einwirkzeit 00:01 ... 05:00 (MM:SS) Einstellen der Einwirkzeit des Reinigers für die Küvette. Diese Einwirkzeit ist unabhängig von Werkseinstellung der automatischen Reinigung. 00:30 Probenvorbereitung 1(CAT820, CAT860) Bei Zweikanalgeräten wird zusätzlich Probenvor- bereitung 2 angezeigt.
  • Seite 52 Inbetriebnahme Liquiline System CA80PH Menü/Betrieb/Wartung Funktion Optionen Info Bei Auswahl von mindestens einer Flaschenauswahl: Bestätigung Flaschen eingesetzt Flaschenstatus Anzeige des Status der Flaschen Reiniger Nur lesen Standard 1 Nur lesen Nur lesen Nur lesen Spritzenauswahl Auswahl Wählen Sie die Spritzen aus, die Sie wechseln •...

  • Seite 53: Grundlegende Einstellungen Vornehmen

    Liquiline System CA80PH Inbetriebnahme Menü/Betrieb/Wartung Funktion Optionen Info Stopp Analysator spülen RB = R1 RK = R2 9.5.4 Basic Setup Analysator Grundlegende Einstellungen vornehmen 1. Wechseln Sie ins Menü Setup/Basic Setup Analysator.  Nehmen Sie nachfolgende Einstellungen vor. 2. Gerätebezeichnung: Vergeben Sie eine beliebige Bezeichnung für Ihr Gerät (max. 32 Zeichen).

  • Seite 54: Display

    Inbetriebnahme Liquiline System CA80PH Menü/Setup/Basic Setup Analysator Funktion Optionen Info Kalibrierung Siehe Kapitel "Kalibrierung" Reinigung Siehe Kapitel "Reinigung" Probenvorbereitung Siehe Kapitel "Probenvorbereitung" RB = R1 RK = R2 Die Tabelle hilft Ihnen, die Beschreibung im zugehörenden Kapitel zu finden. Menü in Basic Setup Analysa- Kapitel Softwarepfad im Hauptmenü...

  • Seite 55: Gerätestatus

    Liquiline System CA80PH Inbetriebnahme • Hauptmesswert und Status des Analysators Dargestellt wird die Bezeichnung des Kanals, der Parameter und dessen Hauptmesswert, welche Aktion und welcher Schritt innerhalb einer Aktion durchgeführt wird und die Dauer der ausgeführen Aktion. • Grafische Darstellung (Ganglinie) des Messwertes Anzeige des Kanals und des aktuellen Hauptmesswertes •...

  • Seite 56: Messbetrieb

    Inbetriebnahme Liquiline System CA80PH Messbetrieb Der Analysator kann in drei unterschiedlichen Modi betrieben werden: • Manuell • Automatisch • Feldbus Die Modi sind über den Softkey "MODE" jederzeit zu erreichen. Die Umschaltung der Modi ist beliebig möglich. Einschränkungen sind nur aufgrund von aktuellen Betriebszuständen möglich.

  • Seite 57: Betrieb

    Liquiline System CA80PH Betrieb Betrieb 10.1 Allgemeine Einstellungen 10.1.1 Grundeinstellungen Menü/Setup/Allgemeine Einstellungen Funktion Optionen Info Temperatureinheit Auswahl • °C • °F • K Werkseinstellung °C Stromausgangsbereich Auswahl Entsprechend Namur NE43 geht der lineare • 0..20 mA Bereich von 3,8 bis 20,5 mA (4..20 mA) oder •...

  • Seite 58: Hold-Einstellungen

    Betrieb Liquiline System CA80PH Menü/Setup/Allgemeine Einstellungen/Datum/Uhrzeit Funktion Optionen Info Erweitertes Setup Datumsformat Auswahl Entscheiden Sie sich für ein Datumsformat. • DD.MM.YYYY • YYYY-MM-DD • MM-DD-YYYY Werkseinstellung DD.MM.YYYY Zeitformat Auswahl Entscheiden Sie sich zwischen 12- oder 24-Stun- • HH:MM am (12h) den-Anzeige.
  • Seite 59 Liquiline System CA80PH Betrieb 10.1.4 Logbücher Logbücher zeichnen folgende Ereignisse auf: • Kalibrier- / Justierereignisse • Bedienereignisse • Diagnoseereignisse • Programmereignisse Sie definieren, welche Art der Datenspeicherung die Logbücher verwenden sollen. Zusätzlich haben Sie die Möglichkeit individuelle Datenlogbücher für Sensoren zu definie- ren.
  • Seite 60 Betrieb Liquiline System CA80PH Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Kalibrierlogbuch Auswahl Entscheiden Sie, ob Sie für das Überlaufen des • Aus Füllspeichers des jeweiligen Logbuchs eine Diag- Diagnoselogbuch • Ein nosemeldung erhalten wollen oder nicht. Bedienlogbuch Werkseinstellung Analysator Datenlogbücher Für Analysator-Messdaten Der Eintrag findet automatisch nach Abschluss der Messung statt.
  • Seite 61 Liquiline System CA80PH Betrieb Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Datenlogbücher Für angeschlossene Memosens-Sensoren (optio- nal) Sie können max. 8 Datenlogbücher anlegen. Logbuchname Freitext, 20 Zeichen Datenquelle Auswahl Wählen Sie eine Datenquelle für die Logbuchein- • Sensoreingänge träge aus. Zur Auswahl stehen angeschlossene •...
  • Seite 62 Betrieb Liquiline System CA80PH Menü/Setup/Allgemeine Einstellungen/Logbücher Funktion Optionen Info Verbleibende Logzeit nur lesen Anzeige der verbleibenden Tage, Stunden und Minuten bis das Logbuch voll ist. Datenlogbuch = Füllspeicher Log-Kapazität nur lesen Anzeige der verbleibenden Anzahl an Einträgen bis das Logbuch voll ist.

  • Seite 63: Menü/Setup/Allgemeine Einstellungen/Logbücher/Datenlogbücher/Neu

    Liquiline System CA80PH Betrieb Beispiel für das Einrichten eines neuen Datenlogbuches (für z.B. Sensoren) Menü/Setup/Allgemeine Einstellungen/Logbücher/Datenlogbücher/Neu: 1.1. Logbuchname: Vergeben Sie einen Namen, z.B. "01". 1.2. Datenquelle: Wählen Sie die Datenquelle, z.B. den an Kanal 1 (CH1) angeschlos- senen Sensor. 1.3. Messwert: Wählen Sie den Messwert aus, den Sie aufzeichnen wollen.
  • Seite 64 Betrieb Liquiline System CA80PH Menü/Setup/(Allgemeine Einstellungen oder Eingänge<Sensorkanal>)/Erweitertes Setup/Diagnoseein- stellungen/Diagnoseverhalten Funktion Optionen Info Diagnoseausgang Auswahl Bevor Sie die Meldung einem Ausgang zuordnen • Kein können, müssen Sie zuerst einen Relaisausgang • Alarmrelais auf Diagnosemeldung konfigurieren. • Binärausgang (Menü/Setup/Ausgänge: Funktion Diagnose- •...
  • Seite 65 Liquiline System CA80PH Betrieb Modbus Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Modbus Funktion Optionen Info Aktivierung Auswahl An dieser Stelle können Sie die Kommunikation • Aus ausschalten. Die Software ist dann nur über die • Ein Vor-Ort-Bedienung zugänglich. Werkseinstellung Terminierung nur lesen Wenn das Gerät das letzte im Bus ist, können Sie die Terminierung über die Hardware verwenden.
  • Seite 66 Betrieb Liquiline System CA80PH Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Webserver Funktion Optionen Info Benutzerverwaltung Liste der bereits angele- ansehen / ändern Sie können Benutzernamen oder -passwörter gten Benutzer ändern oder Benutzer löschen. Ein Benutzer ist werksseitig bereits angelegt: "admin" mit Kenn- wort "admin".

  • Seite 67: Datenverwaltung

    Liquiline System CA80PH Betrieb Menü/Setup/Allgemeine Einstellungen/Erweitertes Setup/Ethernet Funktion Optionen Info Gateway x.x.x.x Ein Gateway (Protokollumsetzer) erlaubt es Netzwerken, die auf völlig unterschiedlichen Protokollen basieren, miteinander zu kommuni- zieren. Service Schalter nur lesen MAC-Adresse nur lesen Die MAC-Adresse (Media-Access-Control- Adresse) ist die Hardware-Adresse jedes einzel- nen Netzwerkadapters, die zur eindeutigen Identifizierung des Geräts in einem Rechnernetz...
  • Seite 68 Betrieb Liquiline System CA80PH 5. Bestätigen Sie mit OK oder brechen Sie ab und vergeben einen neuen Dateinamen.  Ihr Setup ist auf der SD-Karte gespeichert und Sie können es zu einem späteren Zeitpunkt schnell wieder ins Gerät laden. Setup laden Wenn Sie ein Setup laden, wird die aktuelle Parametrierung überschrieben.

  • Seite 69: Analysator

    Liquiline System CA80PH Betrieb 1. Geben Sie den Freischaltcode ein: Menü/Setup/Allgemeine Einstellungen/Erwei- tertes Setup/Datenverwaltung/Freischaltcode. 2. Bestätigen Sie die Eingabe.  Ihre neue Hard- oder Softwarefunktion ist freigeschaltet und Sie können sie kon- figurieren. So erkennen Sie, welche Funktion ein Freischaltcode verfügbar macht:...
  • Seite 70 Betrieb Liquiline System CA80PH 10.2.1 Erweitertes Setup Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Messwert Hauptmesswert Auswahl Wird ein anderer Hauptmesswert gewählt, wirkt • PO4 sich dies auf andere Anzeigen aus. Diese Anzei- • PO4-P gen verändern sich bei der Auswahl eines ande- •...
  • Seite 71 Liquiline System CA80PH Betrieb Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Überwachung Auswahl • Aus • Ein Werkseinstellung Warngrenze Verbleibende nur lesen Betriebsstunden Spritze 2 , Spritze Auswahl Spritze 2 , Spritze 3 , Spritze 4 , Spritze 7 3 , Spritze 4 , 1 ...
  • Seite 72 Betrieb Liquiline System CA80PH Menü/Setup/Analysator/Erweitertes Setup Funktion Optionen Info Auswahl 1 ... 40 % Werkseinstellung 10 % Auswahl 1 ... 40 % Werkseinstellung 10 % Diag. code 726 nur lesen Alarmgrenzen Reiniger Auswahl 1 ... 20 % Werkseinstellung Standard 1 Auswahl 1 ...
  • Seite 73 Liquiline System CA80PH Betrieb 10.2.2 Messung Menü/Setup/Analysator/Messung Funktion Optionen Info Startbedingung Auswahl Sofort: Der Analysator startet direkt mit dem • Sofort Messablauf nachdem in den Automatik-Modus • Datum/Zeit gewechselt wurde. • Kontinuierlich Datum/Zeit: Der Analysator startet zum einge- stellten Datum/Uhrzeit.

  • Seite 74: Kalibrierung

    Betrieb Liquiline System CA80PH 10.2.3 Kalibrierung Menü/Setup/Analysator/Kalibrierung Funktion Optionen Info Startbedingung Auswahl Der Start der Kalibrierung kann entweder sofort • Sofort oder zu dem eingestellten Datum/Uhrzeit erfol- • Datum/Zeit gen. Werkseinstellung Sofort Bei Auswahl von Startbedingung Sofort Datum 01.01.1970 ... 07.02.2106 Werkseinstellung DD.MM.YYYY...

  • Seite 75: Probenvorbereitung

    Liquiline System CA80PH Betrieb Menü/Setup/Analysator/Reinigung Funktion Optionen Info Uhrzeit 00:00:00 ... 23:59:59 Werkseinstellung HH:MM:SS (24 h) Reinigungsintervall 00-01 ... 90-00 (DD-HH) Einstellen des Zeitintervalls der (zusätzlichen) Reinigung. Werkseinstellung 02-00 Nächste Reinigung nur lesen Modus = Automatik 10.3 Probenvorbereitung Das dargestellte Menü ist abhängig von der angeschlossenen Probenvorbereitung. Der Menüpunkt erscheint nicht, wenn ein Analysator Liquiline System CA80 ohne Pro-...
  • Seite 76 Betrieb Liquiline System CA80PH Menü/Setup/Probenvorbereitung Funktion Optionen Info Bei Auswahl von Startbedingung Sofort oder Datum/Zeit: Reinigungsinter- Auswahl Druckluft- oder Wasserreinigung für verlängerte vall(CAT860) • 00-01 ... 90-00 (DD- Wartungsintervalle der Filter. Reinigung mit flüssigem Reiniger. • Werkseinstellung 00-01 Bei Auswahl von Startbedingung Datum/Zeit:...
  • Seite 77 Liquiline System CA80PH Betrieb Menü/Setup/Probenvorbereitung Funktion Optionen Info Heizungen(CAT820, CAT860) Gehäuse Auswahl Bei Nachrüstung kann hier die Heizung aktiviert • Vorhanden werden. • Nicht vorhanden Werkseinstellung je nach Geräteausprägung Schlauch Filter Auswahl Bei Nachrüstung kann hier die Heizung aktiviert • Vorhanden werden.

  • Seite 78: Stromeingänge

    Betrieb Liquiline System CA80PH Menü/Setup/Probenvorbereitung Funktion Optionen Info Filter rückspülen Auswahl • Ein • Aus Werkseinstellung Bei Auswahl von Filter rückspülen Ein: Reinigungsintervall Auswahl Druckluft- oder Wasserreinigung (optional) für 00:10 ... 02:00 HH:MM verlängerte Wartungsintervalle der Filter. Werkseinstellung 00:30 Reinigungsdauer...

  • Seite 79: Binäre Ein- Und Ausgänge

    Liquiline System CA80PH Betrieb Menü/Setup/Eingänge/Stromeingang x:y Funktion Optionen Info Anfang Messbereich -20,0 ... Ende Messbe- Geben Sie den Messbereich ein. Anfangs- und reich <Maßeinheit> Endwert werden jeweils dem 0 bzw. 4 mA-Wert Eingangsgröße = Parameter und dem 20 mA-Wert zugeordnet. Es wird die Werkseinstellung Maßeinheit übernommen, die Sie zuvor eingege-...

  • Seite 80: Anwendungsbeispiele

    Betrieb Liquiline System CA80PH 10.5.1 Anwendungsbeispiele Chlorregelung mit Störgrößenaufschaltung CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 A0029239  61 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO...

  • Seite 81: Ca80 Als Reinigungs-Master Für Angeschlossene Sensoren (Optional)

    Liquiline System CA80PH Betrieb 6. Eingangsgröße: Wählen Sie den entsprechenden Messwert (Durchfluss).  Den so konfigurierten Eingang können Sie jetzt als Störgröße für Ihren Regler verwenden 7. Störgröße: Wählen Sie im Reglermenü den Binäreingang, an dem Sie den Durch- flussmesswert angeschlossen haben. (Menü/Zusatzfunktionen/Regler/Regler 1/ Störgröße/Datenquelle = Binäreingang 6:2 und Messwert = PFM Wert)
  • Seite 82 Betrieb Liquiline System CA80PH Folgende Informationen werden an den Binäreingängen verarbeitet bzw. an den Binäraus- gängen ausgegeben: • Binäreingänge: Signal "Probe verfügbar": Eine Aktion kann gestartet werden, die Probe benötigt (Mes- sung, Kalibrierung, Reinigung). • Binärausgänge: – Signal "Messung aktiv": Systemzustand einer laufenden Messung wird ausgegeben.
  • Seite 83 Liquiline System CA80PH Betrieb Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Signaltyp Auswahl Statisches Signal Funktion Auswahl Analysator Zuweisungen Auswahl Hier wählen Sie, welche Binärausgänge den Sys- Messung aktiv SP1 temzustand einer aktuell laufenden Messung Funktion = Analysator ausgeben. Bei Zweikanalgeräten wird auch Messung aktiv SP2 angezeigt x:y = Slot-Nr.
  • Seite 84 Betrieb Liquiline System CA80PH Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Binäreingang Auswahl Signaltyp Auswahl Statisches Signal Signalpegel Auswahl Legt fest, dass Eingangssignalpegel High (zwi- High schen 11 und 30 V DC) eine Aktion auslösen soll, die Probe benötigt (Messung, Kalibrierung oder Reinigung).

  • Seite 85: Konfiguration Binärer Eingänge

    Liquiline System CA80PH Betrieb 3. Stellen Sie unter Verzögerungszeit SP1 oder bei Zweikanalgeräten Verzögerungs- zeit SP2 ein, wie lange eine Aktion verzögert wird, die Probe erfordert (Messung, Kalibrierung oder Reinigung). 4. Konfigurieren Sie die Binärausgänge wie folgt: Menü/Setup/Ausgänge/Binärausgang x:y Funktion...
  • Seite 86 Betrieb Liquiline System CA80PH Menü/Setup/Eingänge/Binäreingang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 100,00 ... 1000,00 Hz Maximale Frequenz des PFM-Eingangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz Wird ein zu kleiner Wert gewählt, werden höhere Frequenzen nicht erkannt und bei zu...

  • Seite 87: Konfiguration Binärer Ausgänge

    Liquiline System CA80PH Betrieb 10.5.3 Konfiguration binärer Ausgänge Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Binärausgang Auswahl Ein-/Ausschalten des Ausgangs • Aus • Ein Werkseinstellung Signaltyp Auswahl Wählen Sie den Signaltyp. • Statisches Signal Statisches Signal • PFM Vergleichbar einem Relais: Ausgabe eines Diag-...
  • Seite 88 Betrieb Liquiline System CA80PH Menü/Setup/Ausgänge/Binärausgang x:y Funktion Optionen Info Signaltyp = PFM Max. Frequenz 1,00 ... 1000,00 Hz Maximale Frequenz des PFM-Ausgangssignals Ist der maximal möglichen, oberen Grenze des Werkseinstellung Messbereichs gleichzusetzen. 1000,00 Hz Messwert Format Auswahl Bestimmen Sie die Anzahl der Nachkommastel- •...

  • Seite 89: Ausgänge

    Liquiline System CA80PH Betrieb 10.6 Ausgänge 10.6.1 Stromausgänge Liquiline System CA80 hat standardmäßig zwei analoge Stromausgänge. Mit Erweiterungsmodulen können Sie zusätzliche Stromausgänge konfigurieren. Stromausgangsbereich einstellen ‣ Menü/Setup/Allgemeine Einstellungen: wählen Sie 0..20 mA oder 4..20 mA. Menü/Setup/Ausgänge/Stromausgang x:y Funktion Optionen Info...
  • Seite 90 Betrieb Liquiline System CA80PH Messwert in Abhängigkeit von Datenquelle Datenquelle Messwert O-Phosphat Auswahl Hauptmesswert pH Glas Auswahl • Rohwert mV pH ISFET • pH • Temperatur Redox Auswahl • Temperatur • Redox mV • Redox % Sauerst. (amp.) Auswahl • Temperatur Sauerst.

  • Seite 91: Alarmrelais Und Optionale Relais

    Liquiline System CA80PH Betrieb Datenquelle Messwert Auswahl • Temperatur • SAK • Transm. • Absorption • CSB • BSB Regler 1 Auswahl Stromeingang 1 ... 3 • Bipolar (nur für Stromausgänge) Regler 2 • Unipolar+ Temperatur 1 ... 3 • Unipolar- Mathematische Funk- Alle mathematischen Funktionen können ebenfalls als Datenquelle und der daraus...

  • Seite 92: Zustand Eines Grenzwertgebers Ausgeben

    Betrieb Liquiline System CA80PH Zustand eines Grenzwertgebers ausgeben Funktion = Grenzwertgeber Funktion Optionen Info Datenquelle Auswahl Wählen Sie den Grenzwertgeber, über den der • Keine Zustand des Relais ausgegeben werden soll. • Grenzwertgeber 1 ... 8 Die Parametrierung der Grenzwertgeber erfolgt Werkseinstellung im Menü:...
  • Seite 93 Liquiline System CA80PH Betrieb 1. PWM (Pulsweitenmodulation): Innerhalb einer Periode T (T=t ) wird das Tastverhältnis variiert. Die Periodendauer bleibt dabei konstant. 10 % 50 % 100 % 1 "High" 0 "Low"  63 Typische Anwendung: Magnetventil 2. PFM (Pulsfrequenzmodulation): Hierbei werden Pulse konstanter Länge (t...
  • Seite 94 Betrieb Liquiline System CA80PH Diagnosemeldungen über das Relais ausgeben Ist ein Relais als Diagnoserelais definiert (Funktion = Diagnosemeldung), funktioniert es im "Fail-Safe-Modus". Das bedeutet: Das Relais ist im Grundzustand, wenn kein Fehler anliegt, immer angezogen ("normally closed", n.c.). Dadurch kann es z.B. auch einen Spannungsabfall signalisieren.

  • Seite 95: Zustand Einer Reinigungsfunktion Ausgeben

    Liquiline System CA80PH Betrieb Zustand einer Reinigungsfunktion ausgeben Funktion = Reinigung(für Sensoren) Funktion Optionen Info Zuweisungen Auswahl An dieser Stelle können Sie festlegen wie eine • Keine Reinigungsfunktion für das Relais angezeigt • abhängig von Art der werden soll. Reinigung Je nach gewähltem Reinigungsprogramm...

  • Seite 96: Modbus Rs485 Und Modbus Tcp

    Betrieb Liquiline System CA80PH PROFIBUS-Variablen (PROFIBUS → Gerät) In Regler-, Grenzwertgeber- oder Stromausgangsmenüs stehen Ihnen max. 4 analoge (AO) und max. 8 digitale (DO) PROFIBUS-Variablen als Messwerte zur Verfügung. Beispiel: Verwendung eines AO- oder DO-Werts als Sollwert für die Regelung Menü/Setup/Zusatzfunktionen/Regler 1...

  • Seite 97: Weiterführende Informationen

    Liquiline System CA80PH Betrieb Zusätzlich können Sie 8 digitale Gerätevariablen (DI) definieren: ‣ Bestimmen Sie die Datenquelle.  Zur Auswahl stehen Relais, Binäreingänge und Grenzwertgeber. Weiterführende Informationen: Guideline zur Kommunikation via EtherNet/IP, SD01293C 10.7 Zusatzfunktionen 10.7.1 Grenzwertgeber Sie haben verschiedene Möglichkeiten, einen Grenzwertgeber zu parametrieren: •...
  • Seite 98 Betrieb Liquiline System CA80PH Datenquelle Messwert Leitf.ind. Auswahl • Temperatur Leitf.cond. • Leitfähigkeit • Widerstand (nur Leitf.cond.) • Konzentration (nur Leitf.ind. und Leitf.cond. 4-pol) Chlor Auswahl • Temperatur • Strom • Konzentration Auswahl • Temperatur • pH • Ammonium • Nitrat •...
  • Seite 99 Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Reinigungsprogramm Auswahl Wählen Sie hier aus, welche Reinigungsinstanz • Kein gestartet werden soll, wenn der Grenzwertgeber • Reinigung 1 ... 4 aktiv wird. Werkseinstellung Kein Funktion Auswahl Aktivieren/deaktivieren des Grenzwertgebers •...
  • Seite 100 Betrieb Liquiline System CA80PH Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Bereichsanfang Einstellungen abhängig Betriebsmodus = Bereichsüberwachung vom Messwert außerhalb oder Bereichsüberwachung inner- Bereichsende halb A0028524  66 Bereichsüberwachung außerhalb (A) und innerhalb (B) (ohne Hysterese und Einschaltverzögerung) Bereichsende Bereichsanfang...

  • Seite 101: Reglerstruktur In Laplace-Darstellung

    Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Grenzwertgeber/Grenzwertgeber 1 ... 8 Funktion Optionen Info Delta Wert Einstellungen abhängig Betriebsmodus = Änderungsrate vom Messwert Bei dieser Art wird die Steigung des Messwerts (MV) überwacht. Delta Zeit 00:01 ... 23:59 Steigt oder fällt der Messwert in der angegebe-...

  • Seite 102: Parametrierung

    Betrieb Liquiline System CA80PH (Reihenfolge von oben nach unten). Der Integralzweig (Mitte) enthält zusätzlich einen sogenannten Anti-Windup-Mechanismus für die Begrenzung des Integrators. Der D-Zweig ist um ein Tiefpassfilter ergänzt, um harte D-Anteile in der Stellgröße zu dämpfen. Die Summe der 3 Zweige ergibt die interne Reglerstellgröße, die entsprechend den Einstellun- gen begrenzt wird (beim PID-2s auf -100% …...
  • Seite 103 Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Name Freitext Geben Sie dem Regler einen Namen, um ihn anschließend zu identifizieren. Quelle Reglerfreigabe Auswahl In Verbindung mit dem Modul DIO können Sie • Keine ein binäres Eingangssignal, z.B. von einem •...
  • Seite 104 Betrieb Liquiline System CA80PH Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Wirkrichtung Auswahl In welche Richtung soll der Regler den Messwert • Direkt beeinflussen? Reglertyp = PID 1-seitig • Invers • Messwert soll durch Dosierung steigen (z.B. Heizen) Werkseinstellung → Invers Invers •...
  • Seite 105 Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Bei Regelungen „am fließenden Medium“ (Inline) kann es vorkommen, dass der Durchfluss nicht konstant ist. Unter Umständen starke Schwankungen sind möglich. Im Fall einer eingeschwungenen Regelung, bei der der Durchfluss plötzlich halbiert wird, ist es wünschenswert, dass auch die vom Regler dosierte Menge unmittelbar...
  • Seite 106 Betrieb Liquiline System CA80PH Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info Messwert Auswahl Bestimmen Sie den Messwert, der Ihre Störgröße abhängig von Datenquelle sein soll. Je nach Datenquelle können Sie verschiedene Werkseinstellung Messwerte verwenden. Kein Einstellbereich abhängig Proportionalbereich von der Auswahl des...
  • Seite 107 Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info 0,1 ... 999,9 s Zeitkonstante für die Anti-Windup-Rückkopp- lung Werkseinstellung Je kleiner der Wert, desto stärker die Integrator- 20,0 s hemmung. Vorsicht bei Änderungen. Takt < Twu < 0,5(Tn + Tv) 0,1 ...

  • Seite 108: Reinigungsprogramme Für Sensoren

    Betrieb Liquiline System CA80PH Menü/Setup/Zusatzfunktionen/Regler 1 ... 2 Funktion Optionen Info XHyst 0,0 ... 99,9 % Breite des Hysteresebereichs der neutralen Zone, relativer Anteil von x Werkseinstellung 0,0 % hyst e = w-x Dargestellt ist hier die Stellgröße (beim reinen P-Regler ) über der Regeldifferenz e (Sollwert minus Regel- größe).

  • Seite 109: Standardreinigung

    Liquiline System CA80PH Betrieb Reinigungstypen Zur Auswahl stehen folgende Reinigungstypen: • Standardreinigung • Chemoclean • Chemoclean Plus Zustand der Reinigung: Zeigt an, ob das Reinigungsprogramm aktiv ist oder nicht. Diese Anzeige dient nur der Information. Reinigungstyp auswählen 1. Menü/Setup/Zusatzfunktionen/Reinigung: Wählen Sie ein Reinigungsprogramm aus.
  • Seite 110 Betrieb Liquiline System CA80PH Chemoclean Plus Ein Beispiel ist die Verwendung der Injektoreinheit CYR10 zur Reinigung von pH-Glassen- soren. (Anschluss CYR10 →  33) Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4/Chemoclean Plus/ChemoCleanPlus Setup Funktion Optionen Info Reinigungsphasen Setup Tabelle zur Erstellung Sie definieren eine Anzahl von max. 30 Pro-...

  • Seite 111: Mathematische Funktionen

    Liquiline System CA80PH Betrieb Reinigungszyklus festlegen Menü/Setup/Zusatzfunktionen/Reinigung/Reinigung 1 ... 4 Funktion Optionen Info Reinigungszyklus Auswahl Wählen Sie zwischen einer Reinigung, die im • Aus festgelegten Zeitabstand immer wieder gestartet • Intervall wird und einem frei gestaltbaren Wochenpro- • Wochenprogramm gramm.
  • Seite 112 Betrieb Liquiline System CA80PH Die "virtuellen" Prozesswerte können Sie: • Über einen Stromausgang oder einen Feldbus ausgeben • Als Regelstellgröße verwenden • Als Messgröße einem Grenzwertgeber zuweisen • Als reinigungsauslösende Messgröße verwenden • Sich in benutzerdefinierten Messbildern darstellen lassen Differenz Die Subtraktion der Messwerte zweier Sensoren können Sie z.B.

  • Seite 113: Entgaste Leitfähigkeit

    Liquiline System CA80PH Betrieb Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Redundanz Funktion Optionen Info Abweichungskontrolle Auswahl Sie können die Redundanz überwachen lassen. • Aus Geben Sie einen absoluten Grenzwert vor, der • Ein nicht überschritten werden darf. Werkseinstellung Abweichungslimit abhängig vom gewählten...

  • Seite 114: Differenzleitfähigkeit

    Betrieb Liquiline System CA80PH Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = Entgaste Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion • Aus • Ein Werkseinstellung Kationen Leitfähigkeit angeschlossener Leitfähig- Kationen Leitfähigkeit steht für den Sensor keitssensor nach dem Kationentauscher und vor dem "Entga- sungsmodul", Entgaste Leitfähigkeit für den...
  • Seite 115 Liquiline System CA80PH Betrieb Berechneter pH-Wert Aus den Messwerten zweier Leitfähigkeitssensoren lässt sich unter bestimmten Bedingun- gen der pH-Wert berechnen. Anwendungsgebiete sind Kraftwerke, Dampferzeuger und Kesselspeisewasser. Menü/Setup/Zusatzfunktionen/Mathematische Funktionen/MF1 ... 6/Funktion = pH Berechnung über Leitfähigkeit Funktion Optionen Info Berechnung Auswahl Ein-/Ausschalter für die Funktion...

  • Seite 116: Diagnose Und Störungsbehebung

    Diagnose und Störungsbehebung Liquiline System CA80PH Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Der Analysator überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnose- meldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet.

  • Seite 117: Diagnoseinformation Auf Vor-Ort-Anzeige

    Liquiline System CA80PH Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Küvette verschmutzt • Kalibrierung mit Null-Standard • Reinigung mit manueller Reinigung, anschließend erneute Kalibrierung mit Null-Standard Falsches Reagenz Überprüfen Sie den eingestellten Messpara- meter und die eingesetzten Reagenzien...

  • Seite 118: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Liquiline System CA80PH 11.5 Diagnoseinformationen anpassen 11.5.1 Einteilung der Diagnosemeldungen Im Menü DIAG/Diagnoseliste können Sie zu aktuell anstehenden Diagnosemeldungen weitere Informationen finden. Die Diagnosemeldungen sind nach Namur NE 107 charakterisiert durch: • Meldungsnummer • Fehlerkategorie (Buchstabe vor der Meldungsnummer) –...
  • Seite 119 Liquiline System CA80PH Diagnose und Störungsbehebung Menü/Setup/../Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Liste der Diagnosemeldungen Wählen Sie die anzupassende Meldung aus. Erst dann können Sie die Einstellungen zu dieser Meldung vornehmen. Diagnose Nr. nur lesen Diagnosemeldung Auswahl Sie können hier eine Diagnosemeldung deakti- •...

  • Seite 120: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Liquiline System CA80PH 11.6 Übersicht zu Diagnoseinformationen 11.6.1 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Selbsttest aktiv Selbsttest abwarten Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Firmware Fehler Interner Gerätefehler Software-Update durchführen Firmware inkomp.
  • Seite 121 Liquiline System CA80PH Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Pumpenschlauch Warn. M Betriebszeit Pumpenschlauch in Kürze erreicht Anzeige unter Menü/Diagnose/Info Laufzeiten/ Schlauchalter Austausch einplanen Nach Austausch die Betriebszeit zurückset- zen unter Menü/Diagnose/Info Laufzei- Kühlung/Heizung Temperaturbereich im Gehäuse überschritten...
  • Seite 122 Diagnose und Störungsbehebung Liquiline System CA80PH Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Firmware Fehler Softwarefehler intern Software-Update durchführen Backplane austauschen Service kontaktieren und angezeigte Num- mer nennen Werksreset Werksreset wird ausgeführt Service-IP aktiv Serviceschalter ist angestellt Das Gerät kann unter 192.168.1.212 adressiert werden.
  • Seite 123 Liquiline System CA80PH Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Filtermattenwechsel Filtermattenwechsel nötig Grenzwert der Betriebsstunden ist überschritten ‣ Filtermatten tauschen und Betriebsstunden- zähler im Diagnosemenü zurücksetzen Kalibrierung abgel. Gültigkeit der letzten Kalibrierung abgelaufen. Datum der letzten Kalibrierung ist zu lange her. Es kann noch gemessen werden.
  • Seite 124 Diagnose und Störungsbehebung Liquiline System CA80PH Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Füllstand Reiniger Füllstandsüberwachung Warnung Es kann noch gemessen werden. ‣ Reiniger nachfüllen und Zähler in Diagnose/ Info Laufzeiten zurücksetzen Filterkerzenwechsel • Filterkerzenwechsel nötig • Grenzwert der Betriebsstunden ist überschrit- ‣...
  • Seite 125 Liquiline System CA80PH Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Reinigung Fehler Reinigung fehlgeschlagen • Saugleitung verstopft oder undicht • Druckluftversorgung defekt • Kein Reiniger- oder Probenzufluss Saugleitung prüfen Druckluftversorgung und Schläuche prüfen Reiniger und Reinigerpumpe prüfen Probenzufluss prüfen Temperaturbereich Außentemperatur der Probenvorbereitung außer-...

  • Seite 126: Anstehende Diagnosemeldungen

    Diagnose und Störungsbehebung Liquiline System CA80PH Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Diagnose quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Geräteneustart Gerätereset PFM überschritten Pulsfrequenzmodulation: Ausgangssignal über-/ unterschritten. Messwert außerhalb des spezifi- PFM unterschritten zierten Bereichs. • Sensor an Luft •...

  • Seite 127: Diagnoseliste

    Liquiline System CA80PH Diagnose und Störungsbehebung 11.8 Diagnoseliste Hier finden Sie alle aktuellen Diagnosemeldungen. Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschreibung der Meldung angezeigt, wie sie in Menü/Setup/Allgemeine Einstellun- gen/Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten hinterlegt sind.
  • Seite 128 Diagnose und Störungsbehebung Liquiline System CA80PH 11.9.2 Menü Logbücher DIAG/Logbücher Funktion Optionen Info Alle Ereignisse Chronologische Auflistung aller Logbücher-Ein- träge unter Angabe der Art des Ereignisses Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte...
  • Seite 129 Liquiline System CA80PH Diagnose und Störungsbehebung Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • In der grafischen Anzeige auf den Navigatorknopf drücken: Sie erhalten zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen. • Cursor definieren: Wenn Sie diese Option anwählen, können Sie mit dem Navigator den Graphen entlangfahren und erhalten zu jedem Punkt den entsprechenden Logbuchein- trag (Datumsstempel/Messwert) in Textform.
  • Seite 130 Diagnose und Störungsbehebung Liquiline System CA80PH DIAG/Logbücher Funktion Optionen Info Analysator Datenlogbücher Datenlogbücher für die Daten der nasschemi- schen Analysatoren Datenlogbuch SP1 Bei Zweikanalgeräten wird auch Datenlogbuch SP2 angezeigt Datenquelle nur lesen Anzeige des Messkanals Messparameter nur lesen Anzeige des Messparameters, der aufgezeichnet...

  • Seite 131: 11.10 Systeminformationen

    Liquiline System CA80PH Diagnose und Störungsbehebung DIAG/Logbücher Funktion Optionen Info Auswahl 2. Plot Auswahl eines anderen Sie können ein zweites Logbuch gleichzeitig mit Datenlogbuchs dem aktuellen anzeigen lassen. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte • Gehe zu Datum Zeitposition in der Liste "anspringen", um langes...
  • Seite 132 Diagnose und Störungsbehebung Liquiline System CA80PH DIAG/Systeminformationen Funktion Optionen Info Erw. akt. Bestellcode Nur lesen Durch Hardware-Änderungen geänderter, aktu- eller Code. Diesen müssen Sie selbst eingeben. Seriennummer Nur lesen Mit der Seriennummer haben Sie Internetzugriff auf Gerätedaten und Dokumentationen: www.endress.com/device-viewer...

  • Seite 133: 11.11 Sensorinformationen

    Liquiline System CA80PH Diagnose und Störungsbehebung DIAG/Systeminformationen Funktion Optionen Info Ethernet Nur lesen Ethernet-spezifische Informationen • Aktivierung Anzeige hängt vom verwendeten Feldbusproto- nur mit Option Ethernet, Ether- • Webserver koll ab. Net/IP, Modbus TCP, Modbus • Link Einstellungen RS485 oder PROFIBUS DP •...

  • Seite 134: 11.12 Simulation

    Diagnose und Störungsbehebung Liquiline System CA80PH Informationen in folgenden Kategorien werden angezeigt: • Extremwerte Extrembedingungen, denen der Sensor bisher ausgesetzt war, z.B. min./max. Tempera- turen • Einsatzdauer Einsatzzeit des Sensors unter definierten Extrembedingungen • Kalibrierinformationen Kalibrierdaten der letzten Kalibrierung • Sensorspezifikationen Messbereichsgrenzen für Hauptmesswert und Temperatur...

  • Seite 135: 11.13 Gerätetest

    Liquiline System CA80PH Diagnose und Störungsbehebung DIAG/Simulation Funktion Optionen Info Messeingänge Simulation eines Messwertes (nur für Sensoren) Menü gibt es so oft, wie Messeingänge vorhan- Kanal : Parameter den sind. Simulation Auswahl Wenn Sie den Messwert simulieren, wird dies in •...
  • Seite 136 Diagnose und Störungsbehebung Liquiline System CA80PH DIAG/Gerätetest Funktion Optionen Info Schlauchbegleitheizung Analysator Test der Schlauchheizung (Pumpe zum Analysa- tor) Außentemperatur Nur lesen Anzeige der aktuellen Außentemperatur Modus Nur lesen Ein für 10 Minuten Die Heizung wird für 10 Minuten eingeschaltet.

  • Seite 137: 11.14 Zurücksetzen

    Liquiline System CA80PH Diagnose und Störungsbehebung DIAG/Gerätetest Funktion Optionen Info Richtung Analysator 2 Bei zwei kaskadierten Analysatoren wird zusätz- lich dieser Menüpunkt angezeigt. Das Ventil für die Probenzufuhr wird zu Analy- sator 2 hin geöffnet. Hilfsenergie Nur lesen Detaillierte Auflistung der Hilfsenergie.

  • Seite 138: 11.16 Firmwarehistorie

    Diagnose und Störungsbehebung Liquiline System CA80PH DIAG/Info Laufzeiten Funktion Optionen Info Einsatzdauer Probenvorbereitung 1 (CAT820, CAT860) Bei Zweikanalgeräten wird zusätzlich Probenvor- bereitung 2 angezeigt Gerät Nur lesen Filter Nur lesen Anzeige der Verwendungsdauer in Tagen und Stunden Pumpenschlauch Nur lesen...

  • Seite 139: Wartung

    Liquiline System CA80PH Wartung Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen.

  • Seite 140: Gehäuse Reinigen

    Wartung Liquiline System CA80PH Intervall Wartungsarbeit alle 2 bis 3 Jahre (bei Bedarf) Schläuche wechseln: – C-Flex, weiß ID 3,2 mm – C-Flex, weiß ID 6,4 mm alle 4 Jahre Liquidmanager wechseln bei Bedarf • Gehäuse reinigen • Probenvorbereitung CAT8x0 reinigen (automatische Reinigung) •...

  • Seite 141: Probenvorlagegefäß (Optional) Reinigen

    Liquiline System CA80PH Wartung 3. Drücken Sie den Softkey MODE und wählen Sie Manueller Modus.  Am Display erscheint Aktueller Modus- Manuell. Warten Sie bis alle Aktionen beendet sind. Laufende Aktionen können beendet werden unter Menü/Betrieb/Manuelle Bedienung. 4. Wählen Sie Menü/Betrieb /Wartung/Außerbetriebnahme/Probenvorlage/Pro- benvorlage leeren/Start ...

  • Seite 142: Reagenzien, Standard Und Reiniger Wechseln

    Wartung Liquiline System CA80PH 5. Starten Sie das Probenvorbereitungssystem. 6. Drücken Sie den Softkey MODE und wählen Sie Automatik Modus fortführen, um die normale Messung zu starten. 12.3 Reagenzien, Standard und Reiniger wechseln Eine Übersicht über die Wartungsintervalle finden Sie hier: →  139.

  • Seite 143: Schläuche Wechseln

    Liquiline System CA80PH Wartung 2. Entfernen Sie die vorhandene Standardlösung zusammen mit dem Schlauch. Alterna- tiv entfernen Sie den Schlauch vom Liquidmanager, lassen den Schlauch leerlaufen und trocknen Sie diesen gut ab. So vermeiden Sie eine Verunreinigung des Nullstan- dards. Wir empfehlen die Verwendung eines gesonderten Schlauches.

  • Seite 144: Filtermatten Wechseln

    Wartung Liquiline System CA80PH 5. Befestigen Sie die Abdeckung und stellen Sie den Flaschenkorb zurück in das Gehäuse. 6. Schließen Sie die Flaschen an die entsprechenden Deckel und Schläuche an. 7. Wählen Sie Menü/Betrieb /Wartung/Flaschenwechsel/Flaschen entnehmen/Fla- schenauswahl. 8. Wählen Sie alle Flaschen aus und bestätigen Sie mit OK.

  • Seite 145: Liquidmanager Wechseln

    Liquiline System CA80PH Wartung 10. Schrauben Sie eine neue Spritze auf den Liquidmanager. Achten Sie darauf, dass das Spritzenende parallel zum Liquidmanager ist, da sich die Spritzenhalterung sonst nicht schließen lässt.Achten Sie darauf, dass die Spritze richtig angeschlossen ist. 11. Schieben Sie die Spritzenhalterung über die Rasthaken. Achten Sie darauf, dass die Halterung einrastet.

  • Seite 146: Außerbetriebnahme

    Wartung Liquiline System CA80PH 16. Schrauben Sie eine neue Spritze auf den Liquidmanager. Achten Sie darauf, dass das Spritzenende parallel zum Liquidmanager ist, da sich die Spritzenhalterung sonst nicht schließen lässt.Achten Sie darauf, dass die Spritze richtig angeschlossen ist. 17. Schieben Sie die Spritzenhalterung über die Rasthaken. Achten Sie darauf, dass die Halterung einrastet.
  • Seite 147 Liquiline System CA80PH Wartung 12. Wählen Sie noch einmal Menü/Betrieb/Wartung/Außerbetriebnahme/Analysa- tor spülen, um die Schläuche mit Luft durchzuspülen.. 13. Der Analysator kann jetzt vom Netz genommen werden. Endress+Hauser...

  • Seite 148: Reparatur

    Reparatur Liquiline System CA80PH Reparatur 13.1 Ersatzteile Bei Fragen zu Ersatzteilen wenden Sie sich an Ihren Endress+Hauser Service. 111 117 128 A0028752 A0028753  73  74 A0028754 A0028755  75  76 A0028756 A0028757  77  78 Endress+Hauser...
  • Seite 149 Liquiline System CA80PH Reparatur Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Controller mit Display 71218395 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Wandhalterung 71218400 Anleitung Kits CA8x Gehäuseteile Kit CA8x/CAT860: Gehäuseboden 71218402 Anleitung Kits CA8x Gehäuseteile Kit CA8x: Flüssigkeitsdetektion (1 Stk)
  • Seite 150 Reparatur Liquiline System CA80PH Pos.-Nr. Bezeichnung und Inhalt Bestellnummer Ersatzteilkit Kit CA8x: Linearantrieb (1 Stk) 71218490 Anleitung Kits CA8x Verfahrenstechnik Kit CA8x: Spritzenhalter 10ml (10 Stk) 71222105 Anleitung Kits CA8x Verfahrenstechnik Kit CA8x: Spritzen 10 ml (20 Stk) 71222106 Anleitung Kits CA8x Verfahrenstechnik...

  • Seite 151: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 152: Zubehör

    Zubehör Liquiline System CA80PH Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Doku- mentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale. 14.1 Probenvorbereitung Liquiline System CAT810 • Druckrohrprobenahme + Mikrofiltration •...

  • Seite 153: Reiniger Cy800 (Für Geräteinterne Schläuche)

    Liquiline System CA80PH Zubehör 14.2.3 Reiniger CY800 (für geräteinterne Schläuche) 500 ml (16,91 fl.oz.) Gebinde; Best.-Nr. CY800-EE11 14.3 Wartungskit CAV800 Bestellung nach Produktstruktur Standard • Spritzen, 4 x 10 ml, inklusive montiertem Adapter Blau-Methode: zusätzlich 4 x 2,5 ml Gelb-Methode: zusätzlich 2 x 2,5 ml •...

  • Seite 154: Sensoren

    Zubehör Liquiline System CA80PH Kit zur Aufrüstung für zweiten, nachgeschalteten Analysator • Ventil zur Probenstromumschaltung • Schläuche, Verbindungsstücke • Freischaltcode • Best.-Nr. CAZ800-EAM1 (Blau-Methode) • Best.-Nr. CAZ800-EBM1 (Gelb-Methode) Kit zur Aufrüstung von Blau-Methode auf Gelb-Methode • Spritzen, Schlauch • Freischaltcodes •...
  • Seite 155 Liquiline System CA80PH Zubehör 14.6.2 Redoxelektroden Orbisint CPS12D • Redoxsensor für die Prozesstechnik • Produktkonfigurator auf der Produktseite: www.endress.com/cps12d Technische Information TI00367C Ceraliquid CPS42D • Redox-Elektrode mit Keramik-Diaphragma und KCl-Flüssigelektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps42d Technische Information TI00373C Ceragel CPS72D •...

  • Seite 156: Sak- Und Nitratsensoren

    Zubehör Liquiline System CA80PH Oxymax COS61D • Optischer Sauerstoffsensor für Trink- und Brauchwassermessungen • Messprinzip: Fluoreszenzlöschung • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos61d Technische Information TI00387C 14.6.6 Chlorsensoren CCS142D • Membranbedeckter amperometrischer Sensor für freies Chlor • Messbereich 0,01 ... 20 mg/l •...

  • Seite 157: Trennschichtmessung

    Liquiline System CA80PH Zubehör 14.6.10 Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d Technische Information TI00490C 14.7 Zusätzliche Funktionalität Kommunikation; Software 51516983 Commubox FXA291 (Hardware) 71127100 SD-Karte mit Liquiline Firmware, 1 GB, Industrial Flash Drive ...

  • Seite 158: Messkabel

    Zubehör Liquiline System CA80PH Nachrüstkits 71219868 Upgradekit CM442/CM444/CM448/CSF48/CA80; Erweiterungsmodul 485; EtherNet/IP (+ Webserver) 71279809 Upgradekit CM442/CM444/CM448/CSF48/CA80; Erweiterungsmodul ETH + Modbus TCP 71279812 Upgradekit CM442/CM444/CM448/CSF48/CA80; Erweiterungsmodul ETH + EtherNet/IP 71141366 Kit CM442/CM444/CM448/CSF48/CA80: Erweiterungsbackplane 14.8 Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie •...

  • Seite 159: Technische Daten

    Liquiline System CA80PH Technische Daten Technische Daten 15.1 Eingang Messgrößen , PO -P, P [mg/l, ppm] Messbereich CA80PH-AAE1: 0,05 ... 2,5 mg/l PO (Blau-Methode) CA80PH-AAE2: 0,05 ... 10 mg/l PO (Blau-Methode) CA80PH-AAE3: 0,5 ... 20 mg/l PO (Gelb-Methode) CA80PH-AAE4: 0,5 ... 50 mg/l PO...

  • Seite 160: Ausgangssignal

    Technische Daten Liquiline System CA80PH 15.2 Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "2 zusätzliche Ausgänge") • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung "4 zusätzliche Ausgänge")

  • Seite 161: Stromausgänge, Aktiv

    Liquiline System CA80PH Technische Daten 15.3 Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabelspezifikation Kabeltyp Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) 15.4 Relaisausgänge Elektrische Spezifikation Relaistypen •...

  • Seite 162: Protokollspezifische Daten

    Technische Daten Liquiline System CA80PH Minimale Last (typisch) • min. 100 mA bei 5 V DC • min. 1 mA bei 24 V DC • min. 5 mA bei 24 V AC • min. 1 mA bei 230 V AC 15.5...
  • Seite 163 Liquiline System CA80PH Technische Daten EtherNet/IP Protokoll EtherNet/IP ODVA-Zertifizierung Geräteprofil Generisches Gerät (product type: 0x2B) Hersteller-ID 0x049E Gerätetyperkennung 0x109F Polarität Auto-MIDI-X Verbindungen Explicit Message 6 Multicast 3 consumers Minimum RPI 100 ms (default) Maximum RPI 10000 ms Systemintegration EtherNet/IP Rockwell...

  • Seite 164: Energieversorgung

    Technische Daten Liquiline System CA80PH 15.6 Energieversorgung Versorgungsspannung Der Analysator ist mit einem Stecker mit einer Kabellänge von 4,3 m (14,1 ft) ausge- stattet. • 100 ... 120 V AC / 200 ... 240 V AC oder 24 V DC •...
  • Seite 165 Berücksichtigen Sie, dass die Summe aller Stromein- und ausgänge nicht größer sein darf als 8. ‣ Achten Sie darauf, höchstens zwei Module "DIO" einzusetzen. Mehr sind nicht zulässig. ‣ Wenden Sie sich im Zweifel an Ihre Endress+Hauser-Vertriebszentrale. Übersicht aller verfügbaren Module Modulbezeichnung • 2 Analogaus- • 2 Relais •...
  • Seite 166 Technische Daten Liquiline System CA80PH Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- • Webserver und gänge gänge 0/4 ... 20mA server oder Mod- Ethernet/IP oder 0/4 ... 20mA 0/4 ... 20mA • Best.-Nr. bus TCP) Modbus TCP •...
  • Seite 167 Liquiline System CA80PH Technische Daten Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne zusätz- mit Steckverbindung • pH-Sensoren liche interne Spannungsversor- und induktiver Sig- • Redoxsensoren gung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren •...

  • Seite 168: Leistungsmerkmale

    Technische Daten Liquiline System CA80PH 15.7 Leistungsmerkmale CA80PH-AAE1: 0,05 ... 2,5 mg/l (ppm) PO +/- 2 % vom Messbereichende Messabweichung CA80PH-AAE2: 0,05 ... 10 mg/l (ppm) PO +/- 2 % vom Messbereichende CA80PH-AAE3: 0,5 ... 20 mg/l (ppm) PO +/- 2 % vom Messbereichende CA80PH-AAE4: 0,5 ...

  • Seite 169: Konstruktiver Aufbau

    Liquiline System CA80PH Technische Daten 15.8 Umgebung Umgebungstemperatur 5 ... 40 °C (41 ... 104 °F) Lagerungstemperatur -20 ... +60 °C (-4 ... 140 °F) Relative Luftfeuchte 10 ... 95 %, nicht kondensierend Schutzart IP55 (Schrank, Standgehäuse) Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit...

  • Seite 170: Bestellausprägung Schrankausführung Offener Aufbau

    Technische Daten Liquiline System CA80PH 417 (16.42) 530 (20.87) A0028819  80 Liquiline System CA80 offener Aufbau mit Kühlmodul, Abmessungen in mm (inch) 654 (25.74) A0028821  81 Liquiline System CA80 mit Sockel, Abmessungen in mm (inch) Gewicht Bestellausprägung Gewicht mit Kühlmodul Gewicht ohne Kühlmodul...
  • Seite 171 Liquiline System CA80PH Technische Daten Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale Schrankgehäuse, Innenschale Kunststoff PP Offener Aufbau, Innenschale Fenster Sicherheitsglas, beschichtet Reagenzienbehälter Kunststoff PP Isolierung Kunststoff EPP (Extruded PP) Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile...

  • Seite 172: Stichwortverzeichnis

    Grundeinstellungen ......57 Webbrowser ......117 Endress+Hauser...
  • Seite 173 Prozessfehler ohne Meldungen ....116 Uhrzeit ........57 Endress+Hauser...
  • Seite 174 Regler ....... . 101 Reinigungsprogramme ....108 Endress+Hauser...
  • Seite 176 www.addresses.endress.com...

Inhaltsverzeichnis
