Montage
Montageabstand bei Ausführung für Wandmontage

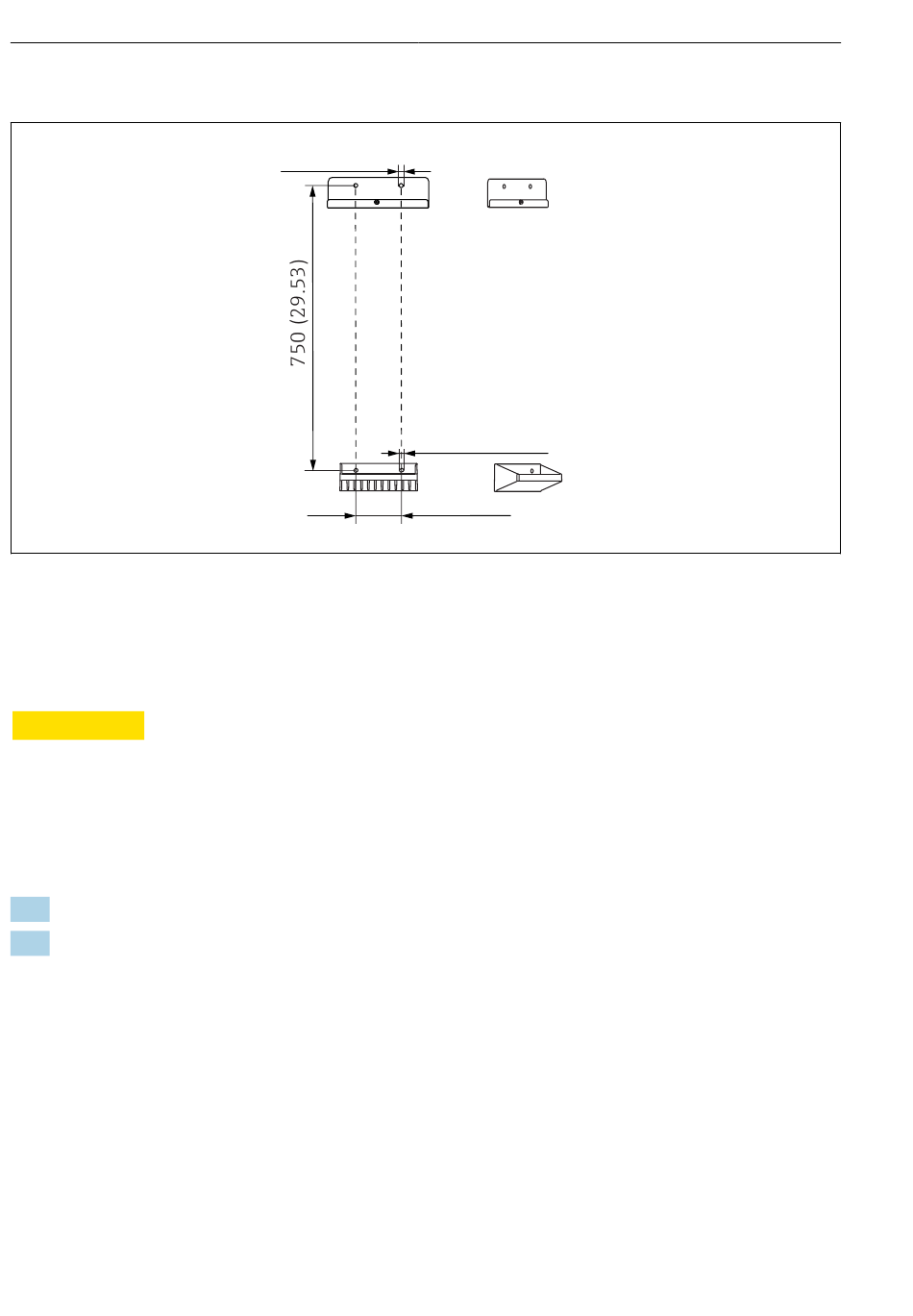

 6 Abmessungen Halterung. Maßeinheit mm (in)
4.2 Analysator montieren
4.2.1 Analysator an eine Wand montieren
VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation
‣
Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung
oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte-
rung fixieren.
Montagematerialien zur Wandbefestigung sind nicht im Lieferumfang enthalten.
1. Montagematerialien zur Wandbefestigung (Schrauben, Dübel) bauseits bereitstellen.
2. Wandhalterung (2 Teile) an die Wand montieren.
14
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
Liquiline System CA82HA
