Produktbeschreibung
10
Membranfiltration (Liquiline System CAT860)
• Funktion: Probenahme und Filtration
• Membranfilterkerze aus Keramik; Porengröße 0,1 μm oder 0,4 μm
• Kommunikation über Memosens-Protokoll, Steuerung über CA80
• Automatische Rückspülfunktion mit Reinigungslösung und mit Druckluft
• Einfache Installation via Flexdip CYH112 (TI00430C)
• Applikation: Kläranlagenzulauf

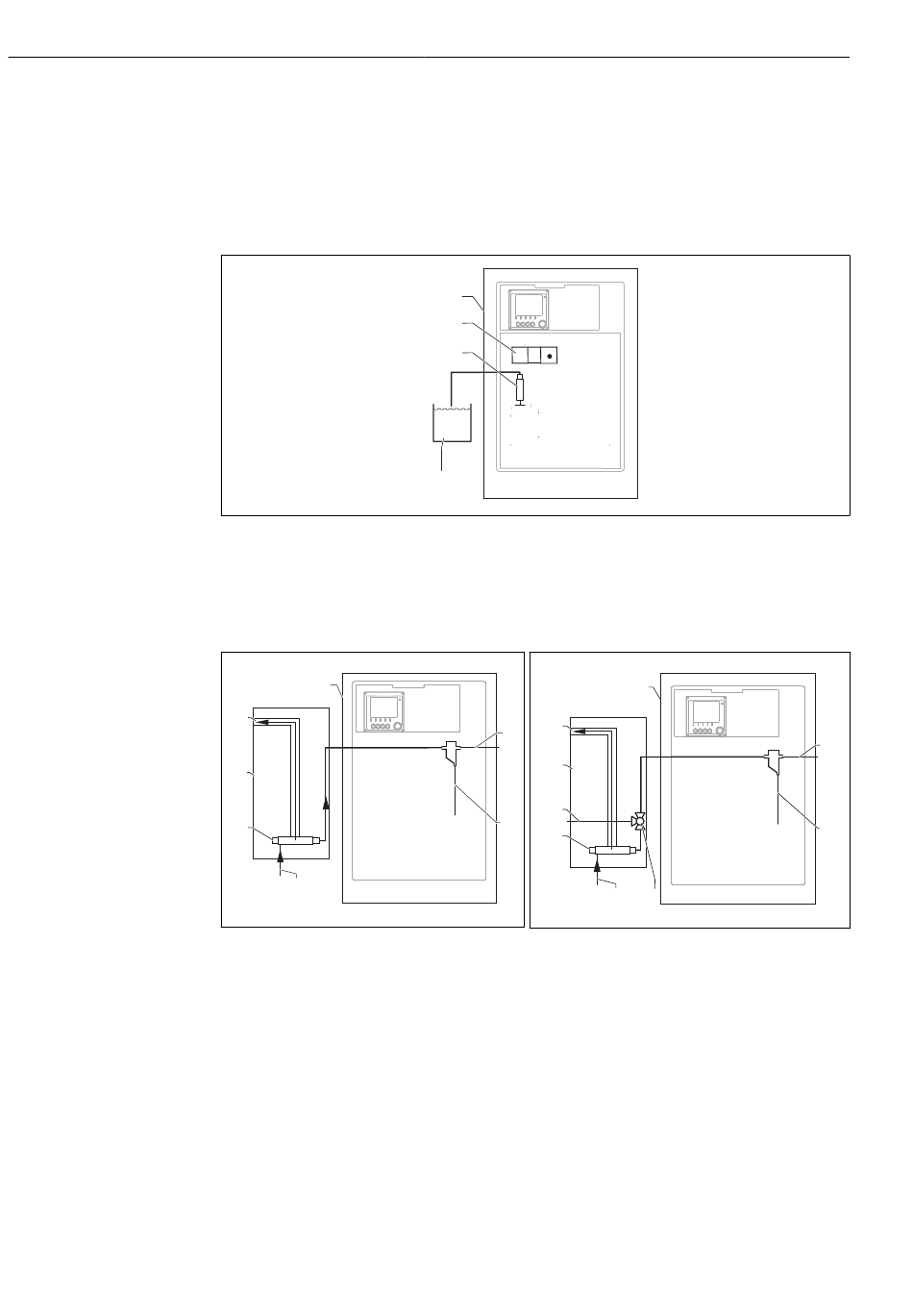

 2 Messeinrichtung mit Liquiline System, selbstansaugend
1 Liquiline System CA80
2 Photometer
3 Dosierspritze
4 Partikelfreie Probe
2
1
7
6
5
 3 Messeinrichtung mit Liquiline System CAT810
1 Überlauf
2 Liquiline System CA80
3 Überlauf Probenvorlage
4 Probe
5 Druckbeaufschlagte Probe
6 Filtereinheit
7 Liquiline System CAT810
1
2
3
4
1
3
9
8
4
7
A0044812
 4 Messeinrichtung mit Liquiline System CAT810
und Reinigungsventil
1 Überlauf
2 Liquiline System CA80
3 Überlauf Probenvorlage
4 Probe
5 Reinigungsventil
6 Druckbeaufschlagte Probe
7 Filtereinheit
8 Spülanschluss (Druckluft oder Wasser)
9 Liquiline System CAT810
