7.3
Warnmeldungen

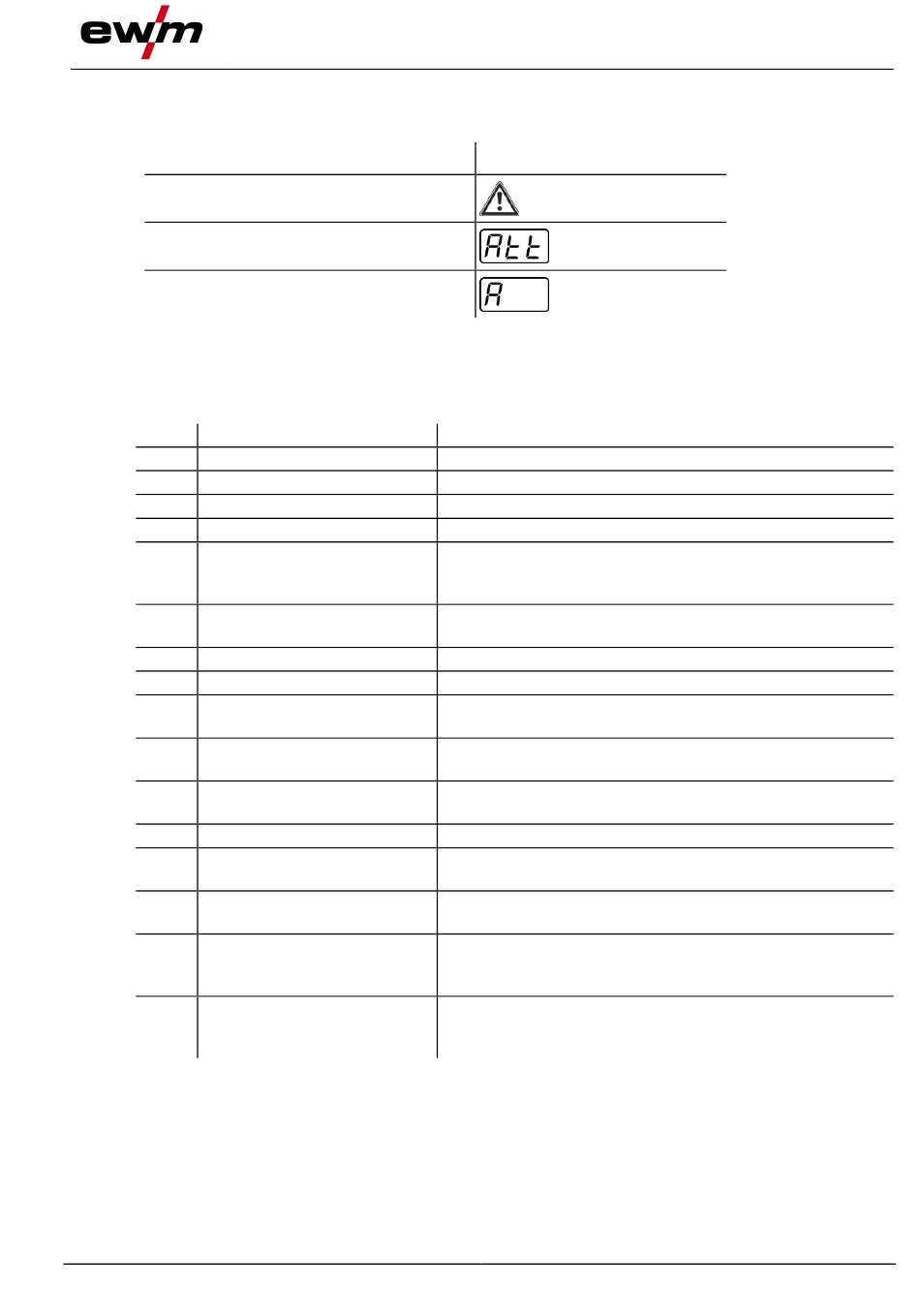

Eine Warnmeldung wird je nach Darstellungsmöglichkeiten der Geräteanzeige wie folgt dargestellt:
Anzeigetyp - Gerätesteuerung
Grafikdisplay
zwei 7-Segment Anzeigen
eine 7-Segment Anzeige
Die mögliche Ursache der Warnung wird durch eine entsprechende Warnnummer (siehe Tabelle) signali-
siert.
•
Treten mehrere Warnungen auf, werden diese nacheinander angezeigt.
•
Gerätewarnung dokumentieren und im Bedarfsfall dem Servicepersonal angeben.
Nr.
Warnung
1
Übertemperatur
4
Schutzgas
5
Kühlmitteldurchfluss
6
wenig Draht
7
CAN-Bus ausgefallen
8
Schweißstromkreis
10
Teilinverter
11
Übertemperatur Kühlmittel
12
Schweißüberwachung
13
Kontaktfehler
32
Tachofehler
33
DV-Überstrom
34
JOB unbekannt
35
DV-Überstrom Slave
36
Tachofehler Slave
37
FST-Bus ausgefallen
[1]
ab Werk
[2]
Option
[3]
Ausschließlich Geräteserie Titan XQ
099-00L100-EW500
4.7.2019
Mögliche Ursache
In Kürze droht eine Abschaltung wegen Übertemperatur.
[2]
Schutzgasversorgung prüfen.
[3]
Durchfluss (<= 0,7l/min / <= 0.18 gal./min)
Es ist nur noch wenig Draht auf der Spule vorhanden.
Drahtvorschubgerät nicht angeschlossen, Sicherungsautomat
Drahtvorschubmotor (ausgelösten Automat durch Betätigen
zurücksetzen).
Die Induktivität des Schweißstromkreises ist für die gewählte
Schweißaufgabe zu hoch.
Einer von mehreren Teilinvertern liefert keinen Schweißstrom.
[3]
Kühlmittel (>= 65°C / >= 149°F)
Der Istwert eines Schweißparameters liegt außerhalb des
vorgegebenen Toleranzfeldes.
Der Widerstand im Schweißstromkreis ist zu groß. Massean-
schluss prüfen.
Störung Drahtvorschubgerät, dauerhafte Überlast des Draht-
antriebs.
Überstromerkennung des DV-Hauptantriebs.
Die JOB-Anwahl wurde nicht durchgeführt, weil die JOB-
Nummer unbekannt ist.
Überlast des Slave-DV-Antriebes (vorderer Antrieb
Push/Push-System oder Zwischentrieb).
Störung DV-Antrieb, dauerhafte Überlast des Slave-DV-
Antriebs (vorderer Antrieb Push/Push-System oder Zwischen-
trieb).
Drahtvorschubgerät nicht angeschlossen, Sicherungsautomat
Drahtvorschubmotor (ausgelösten Automat durch Betätigen
zurücksetzen).
Störungsbeseitigung
Darstellung
Warnmeldungen
[1]
[1]
