5.6.6
Schweißmonitoring
Pos. Symbol
1
2
3
4
5
WPQR
Menüpunkt / Parameter
Automatisch
Fehler und Warnungen
Spannungstoleranz
Stromtoleranz
Toleranzreaktionszeit
DV-Toleranz
Maximal zulässiger Motorstrom
Toleranzreaktionszeit
099-00L100-EW500
4.7.2019
Beschreibung
0
Stromtoleranz
DV-Toleranz
Spannungstoleranz
Erweiterte Einstellungen
Zur Anzeige und Einstellung erweiterter Systemeinstellungen > siehe Kapitel 4.2.3
WPQR-Schweißdatenassistent
Wert
Nein
Ja
Aus
Warnungen
Fehler
0-100 %
0-100 %
0.00-20.0 s
0-100 %
0.0-5.0 A
0.00-20.0 s
Bedienung der Gerätesteuerung
Schweißaufgabenverwaltung (Menu)

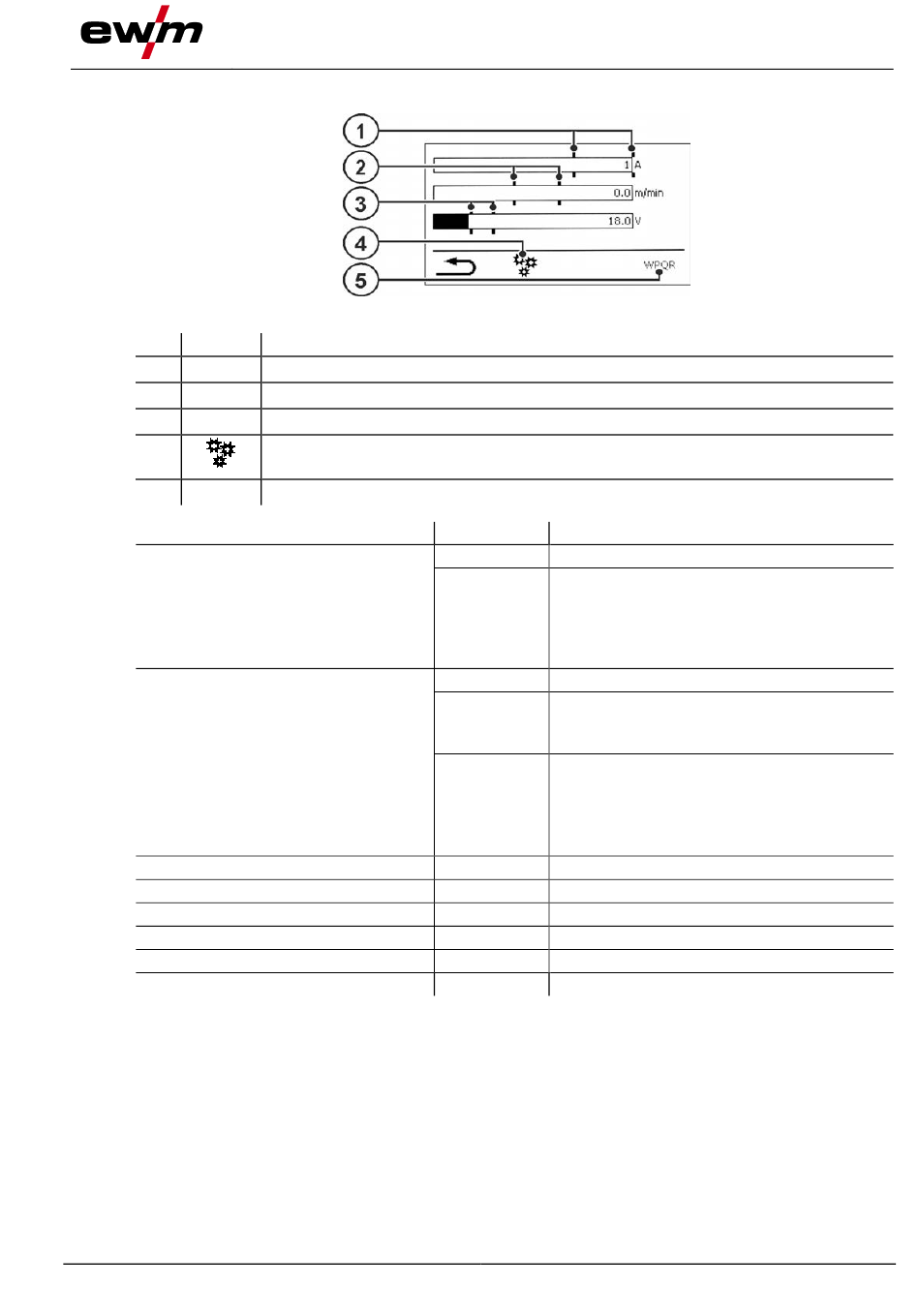

Abbildung 5-24
Bemerkung
Aus dem Hauptbildschirm heraus öffnet sich
nach einem Schweißstart automatisch das
Fenster Schweißmonitoring. Durch eine Dreh-
knopfbetätigung wird automatisch wieder zu-
rück zum Hauptfenster gewechselt.
Nach Überschreiten einer Toleranzgrenze für
die Dauer der Toleranzreaktionszeit wird War-
nung 12 ausgelöst.
Nach Überschreiten einer Toleranzgrenze für
die Dauer der Toleranzreaktionszeit wird Feh-
ler 61 ausgelöst.
Achtung: Fehler führt zum sofortigen Stopp der
laufenden Schweißung!
für Spannungs- und Stromtoleranz
für DV-Toleranz und Motorstrom
49
