Hauptbildschirm

Der Hauptbildschirm enthält alle für den Schweißprozess erforderlichen Informationen vor, während und
nach dem Schweißvorgang. Darüber hinaus werden ständig Statusinformationen über den Gerätezu-
stand ausgegeben. Die Belegung der kontextabhängigen Drucktasten wird ebenfalls im Hauptbildschirm
dargestellt.
Dem Anwender stehen verschiedene, frei wählbare Hauptbildschirme zur Verfü-
gung > siehe Kapitel 4.2.2.1.
Pos. Symbol
1
2
3
4
Durch langes Drücken der Drucktaste A (auf dem Hauptbildschirm Betriebsart) kann direkt zum Pro-
grammablauf gewechselt werden.
14
Beschreibung
0
Informationen zur gewählten Schweißaufgabe
JOB-Nummer, Verfahren etc.
Anzeigebereich für Schweißdaten
Schweißstrom und-spannung, Drahtgeschwindigkeit, Materialdicke etc.
Anzeigebereich für Prozessparameter
Betriebsart, Spannungskorrektur, Programm, Schweißart etc.
Anzeigebereich für Systemstatus
Netzwerkstaus, Fehlerstatus etc. > siehe Kapitel 4.2

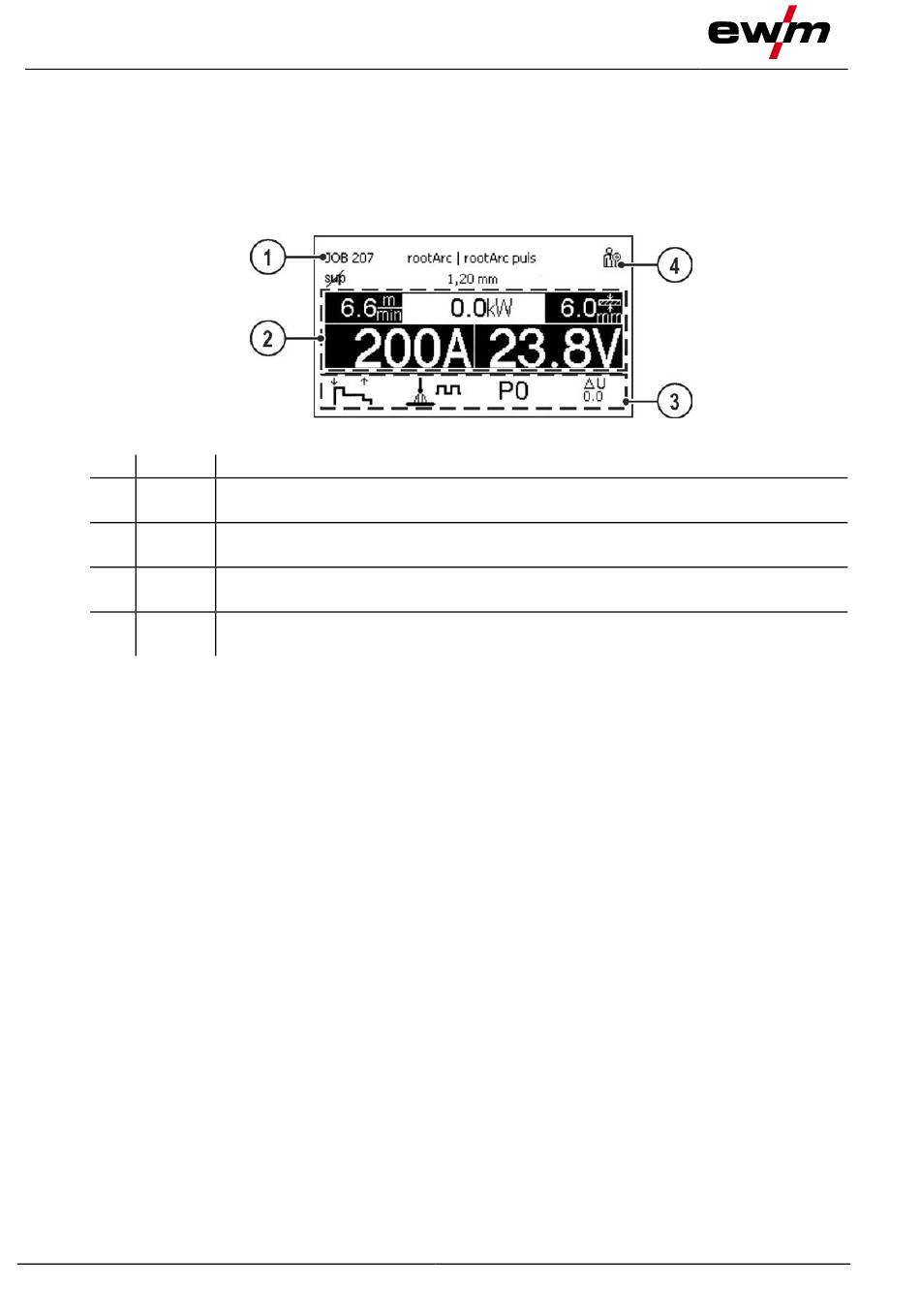

Abbildung 4-2
099-00L100-EW500
4.7.2019
