5.6.4
Einrichtbetrieb
Pos. Symbol
1
2
3
Alle Funktionen werden stromlos durchgeführt (Einrichtungsphase). Hierdurch wird ein hohes Maß an Si-
cherheit für den Schweißer gewährt, weil ein versehentliches Zünden des Lichtbogens nicht möglich ist.
Folgende Parameter können während der Drahteinrichtung überwacht werden:
Menüpunkt / Parameter
DV-Sollwert
DV-Istwert
Motorstrom
Gas-Sollwert
Gasdurchfluss
099-00L100-EW500
4.7.2019
Beschreibung
0
Drahtrückzug
Der Schweißdraht wird zurückgezogen. Durch längeren Tastendruck steigert sich die
Drahtrückzuggeschwindigkeit.
Drahteinfädeln
Der Schweißdraht wird in das Schlauchpaket eingefädelt. Durch längeren Tastendruck
steigert sich die Drahteinfädelgeschwindigkeit.
Drucktaste Gastest / Schlauchpaket spülen
• ----------- Gastest:
Nach einmaligem Betätigen des Tasters fließt für ca. 20 s Schutzgas (Symbol
blinkt langsam). Durch nochmaliges Betätigen kann der Vorgang auch vorzei-
tig beendet werden.
• ----------- Schlauchpaket spülen:
Drucktaste ca. 5 s betätigen: Schutzgas strömt permanent (max. 300 s) bis
die Drucktaste Gastest nochmals betätigt wird (Symbol blinkt schnell).
Wert
0,0 m/min
0,0 m/min
0,0 A
0,0 l/min
0,0 l/min
Bedienung der Gerätesteuerung
Schweißaufgabenverwaltung (Menu)

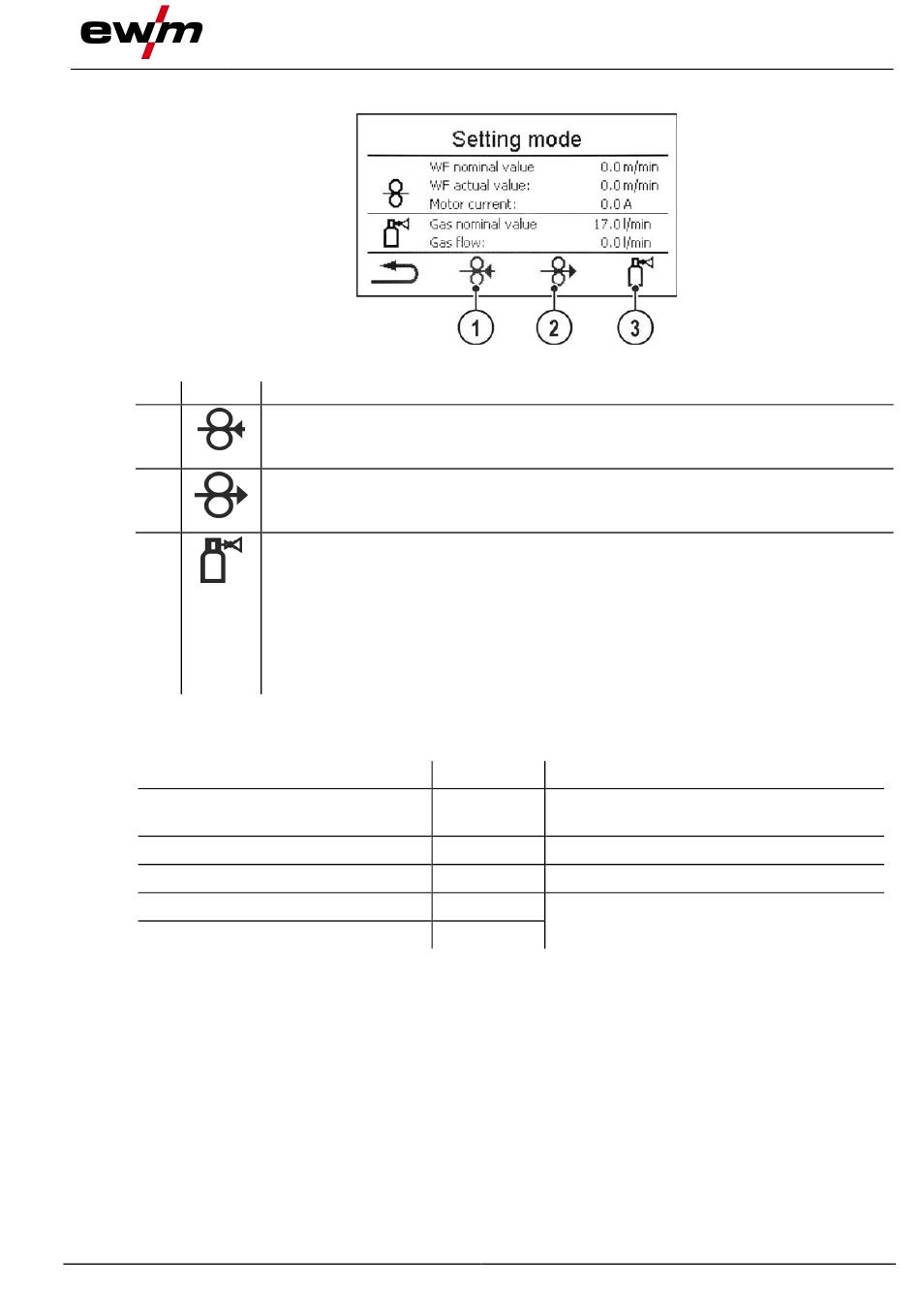

Abbildung 5-23
Bemerkung
ausschließlich, wenn Steuerung im Drahtvor-
schubgerät
Option/Ausführung GFE (elektronische
Gasmengenregelung) erforderlich
47
