5.4.7.1
Xnet-Gerät
Das Xnet-Gerät definiert die zum Betreiben des Systems Xnet notwendige Systemkomponente als Teil
einer Expert 2.0 Net / Gateway zum Vernetzen von Schweißstromquellen sowie der Aufzeichnung von
Schweißdaten.
5.4.7.2
Mobilgerät koppeln
QR-Code zum Verbinden mobiler Endgeräte. Nach erfolgreicher Verbindung werden auf dem Endgerät
Schweißdaten dargestellt.
Pos. Symbol
1
2
3
5.4.7.3
Bauteilidentifikation
In ewm Xnet vordefinierte Barcodes werden mit dem Handscanner erfasst. Bauteildaten werden in der
Steuerung aufgerufen und dargestellt.
Pos. Symbol
1
2
3
5.4.7.4
Bauteildetails
Pos. Symbol
1
2
34
Beschreibung
0
QR-Code
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden und es kann ein neuer QR-Code vom Netzwerk
angefordert werden.
Beschreibung
0
Bauteildaten
Menünavigation
Ein Menü zurück.
Meldung zurücksetzen
Meldung kann zurückgesetzt werden.
Beschreibung
0
Bauteildaten
Menünavigation
Ein Menü zurück.

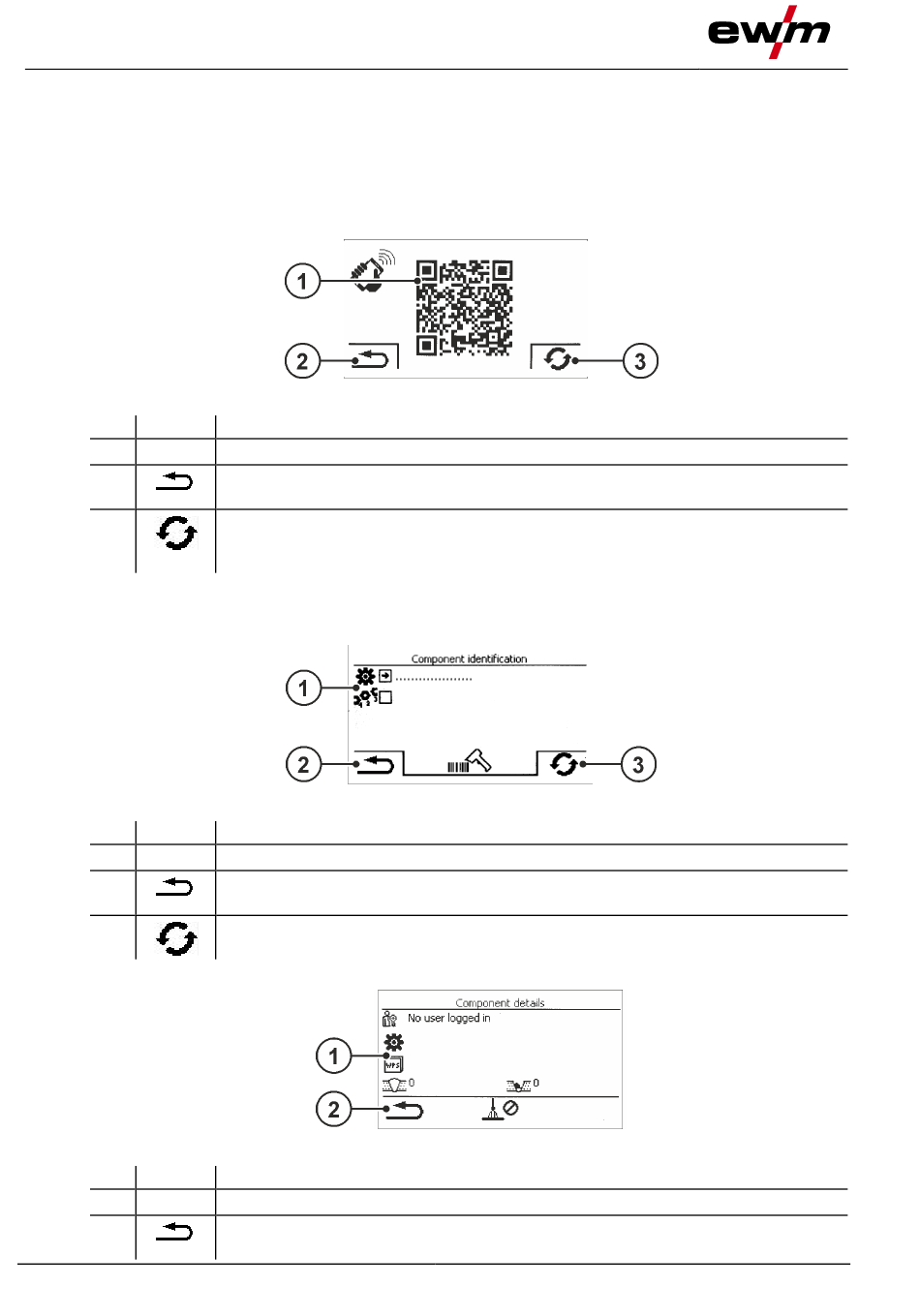

Abbildung 5-8
Abbildung 5-9
Abbildung 5-10
099-00L100-EW500
4.7.2019
