Waarschuwingen
• Voer de installatiewerkzaamheden zorgvuldig uit volgens de door de fabrikant geleverde instructies en met inachtneming van de geldende normen. De interne beveiligingen tegen
kortsluiting en overstroom niet forceren.
• Alle apparaten mogen alleen gebruikt worden voor het beoogde doel waarvoor ze zijn ontworpen. Comelit Group S.p.A. is niet verantwoordelijk voor oneigenlijk gebruik van de
apparatuur, voor wijzigingen die om welke reden dan ook door derden zijn aangebracht, en voor het gebruik van accessoires en materialen die niet door de fabrikant zijn aangeleverd.
• Alle producten voldoen aan de eisen van de richtlijn 2006/95/EG (die de richtlijn 73/23/EEG en latere wijzigingen vervangt). Dit wordt bevestigd door de CE-markering op de producten.
• Monteer de draden van de stamleiding niet in de buurt van voedingskabels (230/400V).
• Voorkom het binnendringen van vreemde voorwerpen of vloeistoffen in het toestel.
• De installatie-, montage- en servicewerkzaamheden aan de elektrische apparaten mogen uitsluitend door gespecialiseerde elektriciens worden verricht.
• Sluit de voeding af voordat u onderhoudswerkzaamheden uitvoert.
• Houd de telefoonhaak niet ingedrukt als de hoorn is opgenomen.
• Installeer de camera niet tegenover felle lichtbronnen of op plaatsen waar de geregistreerde persoon met de rug naar het licht staat. Om het hierboven beschreven probleem op te
lossen, is het raadzaam de installatiehoogte van de camera, die normaal 160 - 165 cm bedraagt, te wijzigen naar een hoogte van 180 cm en om de lens naar beneden te richten, om
de opnamekwaliteit te verbeteren.
• Camera's met CCD-kleurensensor hebben in schaars verlichte omstandigheden een lagere gevoeligheid dan zwart-witcamera's. Het is daarom raadzaam om in schaars
verlichte omgevingen een extra lichtbron te plaatsen.
• BELANGRIJK: om de werking van het toestel niet in gevaar te brengen, dient u ervoor te zorgen dat het metalen frontpaneel, art. 4893, niet over de andere metalen onderdelen
schuurt en daarmee de isolerende bekleding beschadigt.

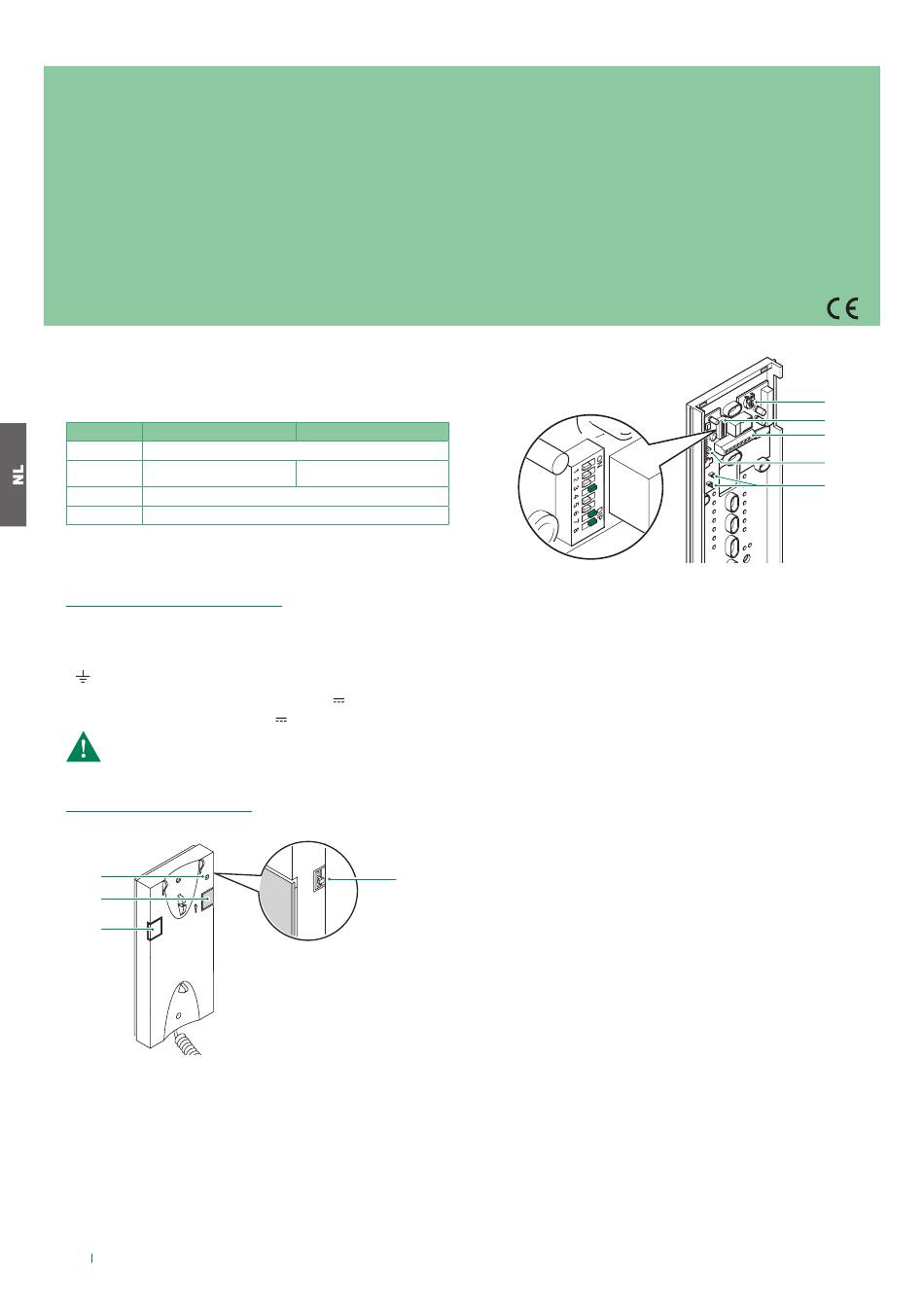

Algemene kenmerken

De kits bevatten de volgende producten:
8461V
Deurstation
Binnentoestel Art. 6721W
Voeding
Afsluiting
Raadpleeg voor de installatie en configuratie van de binnentoestellen
(Art. 6721W, 6721W/BM) en van het deurstation (Art. 4893) de instructies
in de betreffende technische handleidingen.
VOEDINGSEENHEID ART. 1209
Afmetingen: 108×90×62 mm (6 DIN-modules).
Beveiliging tegen kortsluiting en overbelasting.
Beschrijving van het aansluitblok
L N ingang netspanning 110-240 V~
L2 L2 uitgang busleiding van stamleiding (31 V
L1 L1 ingang hoofdbusleiding (31 V
De elektrische installatie van het gebouw moet voorzien zijn van
een meerpolige netschakelaar (gemakkelijk toegankelijk) met een
contactafstand van ten minste 3 mm die de voeding van het toestel
kan afsluiten.
EXTRA DEURTELEFOONS
Art. 2638
1
2
3
1. Indicatielampje voor privacyfunctie.
2. Bedieningsknop deuropener.
3. Drukknop P1 algemene relaissturing / drukknop voor verschillende
functies in aansluitblok (P1 C1).
4. Keuzeschakelaar oproeptoon/privacyfunctie met 3 standen:
Bovenste stand: luide oproeptoon.
Middelste stand: normale oproeptoon.
Onderste stand: inschakeling privacyfunctie. (Wanneer de
privacyfunctie actief is, wordt de oproeptoon vanaf het deurstation
of vanaf de centrale uitgeschakeld. Wanneer deze functie actief is,
brandt er een rood indicatielampje rechtsboven).
8
8461V /BM
Art. 4893
Art. 6721W/BM
(inclusief muurplaat)
Art. 1209
Art. 1216
)
)
4
5. Trimmer volumeregeling microfoon.
6. Dipswitch U2 voor de instelling van de gebruikerscode.
7. Aansluitklemmen voor de installatie:
L L aansluiting op de busleiding.
CFP CFP aansluiting voor etagebel.
P1 C1 klemmen voor drukknop P1 NO contact. 24V 100mA voor
verschillende functies (verwijder CV1 en CV2).
S+ S- klemmen voor aansluiting van extra bel.
8. JP2 jumper voor het selecteren van de functie Oproep naar
portiercentrale (positie C) / Algemene relaissturing (positie A) van
de drukknop P1.
9. CV1 CV2 te verwijderen jumper voor het verkrijgen van een NO
droog contact op drukknop P1.
INSTALLATIE DEURTELEFOON ART. 2638
Zie pag 16.
PROGRAMMERING DEURTELEFOON ART. 2638
„ Stel de gebruikerscode in via dipswitch U2 volgens de volgorde in
de tabel op pag 17.
Afstanden
De maximale afstand tussen het deurstation en de verst gelegen monitor is
200 m (met kabel Art. 4577).
Het totale aantal binnentoestellen met dezelfde gebruikerscode en het
aantal extra bellen dat met deze binnentoestellen verbonden is, mag niet
meer bedragen dan 4 (met maximaal 1 hoofdbinnentoestel en maximaal
3 secundaire binnentoestellen). Sluit één extra bel aan per binnentoestel.
5
6
7
8
9
