X-Rite 962 Bedienungshandbuch Seite 82

A B S C H N I T T F Ü N F
Reflexions-
graph
5-24

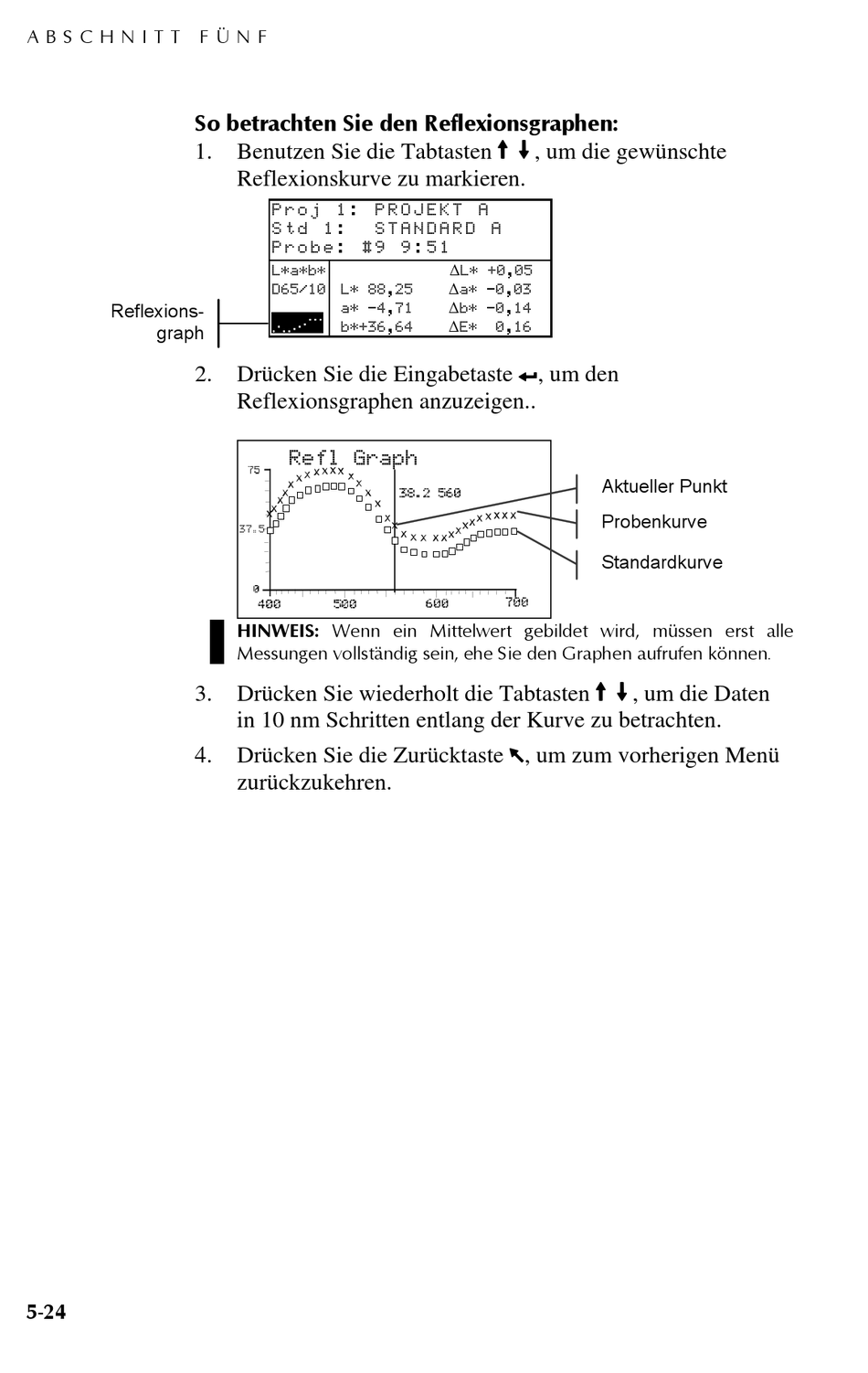

So betrachten Sie den Reflexionsgraphen:
1. Benutzen Sie die Tabtasten $ @ , um die gewünschte
Reflexionskurve zu markieren.
P r o j 1 : P R O J E K T A
S t d 1 :
P r o b e : # 9 9 : 5 1
L*a*b*
D65/10 L* 88,25
a* -4,71
. ...
b*+36,64
. . .. . .
2. Drücken Sie die Eingabetaste #, um den
Reflexionsgraphen anzuzeigen..
Refl Graph
37.5
HINWEIS: Wenn ein Mittelwert gebildet wird, müssen erst alle
Messungen vollständig sein, ehe Sie den Graphen aufrufen können.
3. Drücken Sie wiederholt die Tabtasten $ @ , um die Daten
in 10 nm Schritten entlang der Kurve zu betrachten.
4. Drücken Sie die Zurücktaste !, um zum vorherigen Menü
zurückzukehren.
S T A N D A R D A
ΔL* +0,05
Δa* -0,03
Δb* -0,14
ΔE*
0,16
Aktueller Punkt
Probenkurve
Standardkurve
