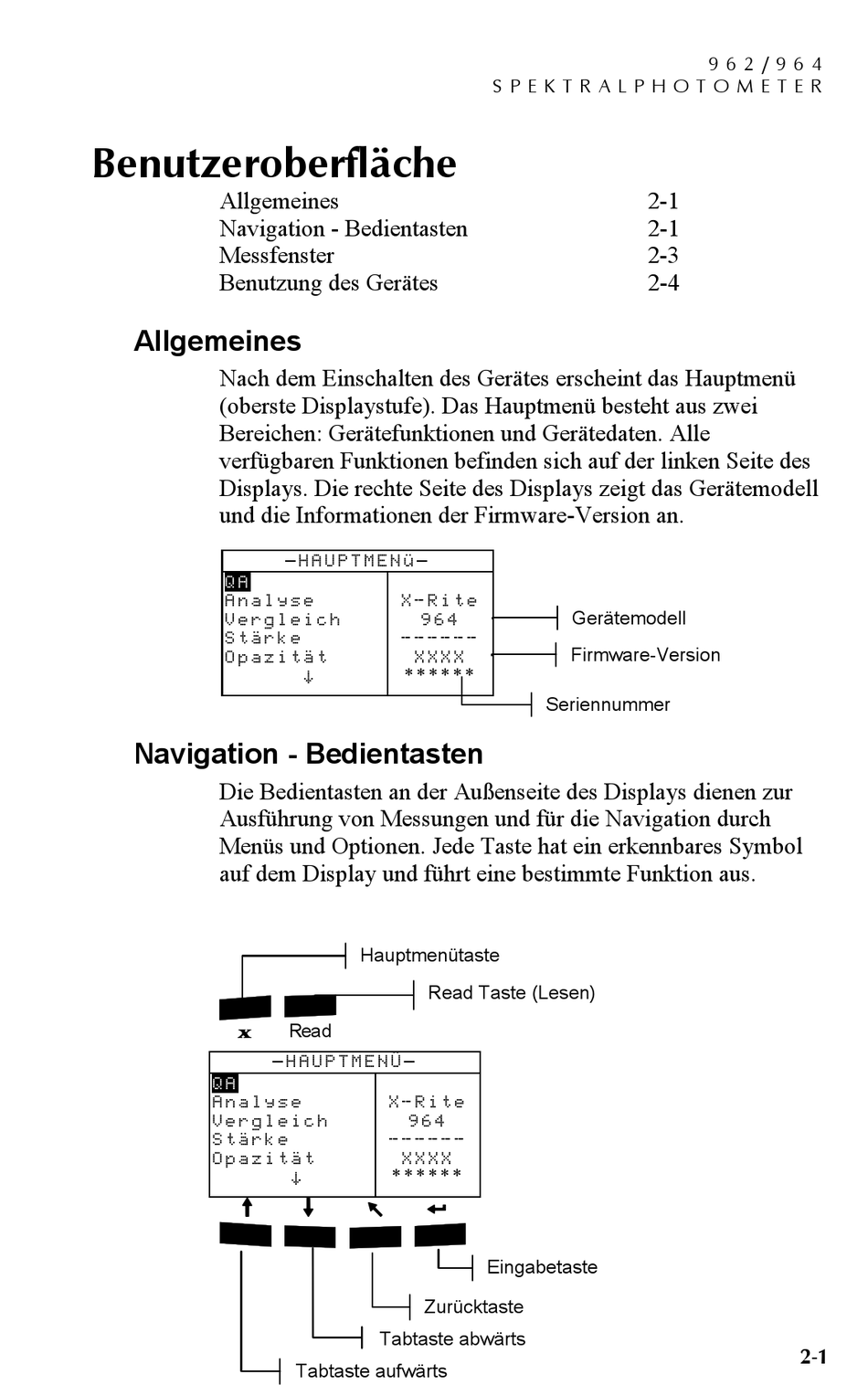

Benutzeroberfläche
2.

Allgemeines

Navigation - Bedientasten

Allgemeines
Navigation - Bedientasten
Messfenster
Benutzung des Gerätes
Nach dem Einschalten des Gerätes erscheint das Hauptmenü
(oberste Displaystufe). Das Hauptmenü besteht aus zwei
Bereichen: Gerätefunktionen und Gerätedaten. Alle
verfügbaren Funktionen befinden sich auf der linken Seite des
Displays. Die rechte Seite des Displays zeigt das Gerätemodell
und die Informationen der Firmware-Version an.
– H A U P T M E N ü –
Q A
A n a l y s e
V e r g l e i c h
S t ä r k e
O p a z i t ä t
^
Die Bedientasten an der Außenseite des Displays dienen zur
Ausführung von Messungen und für die Navigation durch
Menüs und Optionen. Jede Taste hat ein erkennbares Symbol
auf dem Display und führt eine bestimmte Funktion aus.
Hauptmenütaste
%
Read
– H A U P T M E N Ü –
Q A
A n a l y s e
V e r g l e i c h
S t ä r k e
O p a z i t ä t
^
$ @ !
Tabtaste aufwärts
S P E K T R A L P H O T O M E T E R
X - R i t e
9 6 4
- - - - - -
X X X X
* * * * * *
Read Taste (Lesen)
X - R i t e
9 6 4
- - - - - -
X X X X
* * * * * *
#
Eingabetaste
Zurücktaste
Tabtaste abwärts
9 6 2 / 9 6 4
2-1
2-1
2-3
2-4
Gerätemodell
Firmware-Version
Seriennummer
2-1
