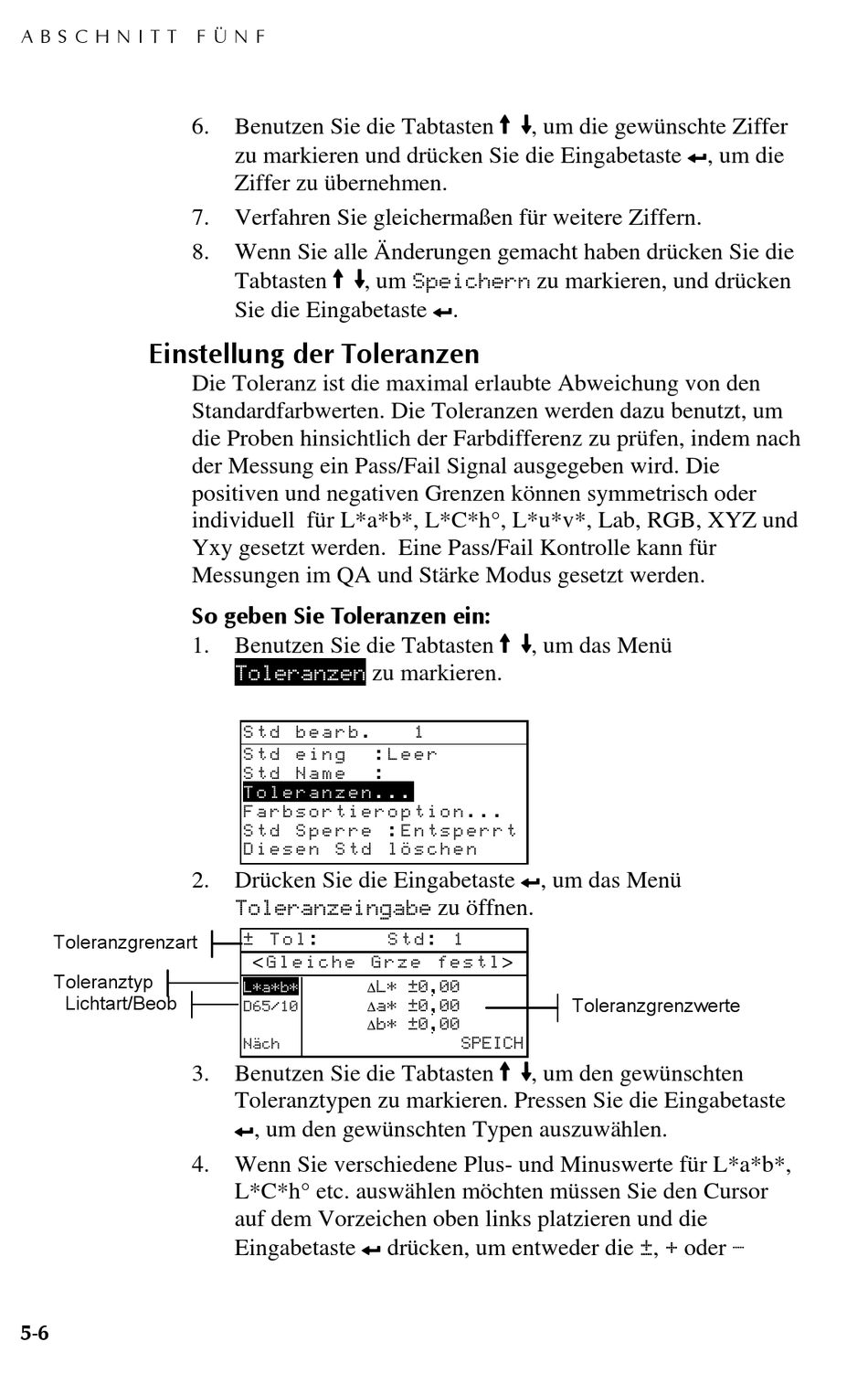

Einstellung Der Toleranzen - X-Rite 962 Bedienungshandbuch

A B S C H N I T T F Ü N F

Einstellung der Toleranzen

Toleranzgrenzart
Toleranztyp
Lichtart/Beob
5-6
6. Benutzen Sie die Tabtasten $ @, um die gewünschte Ziffer
zu markieren und drücken Sie die Eingabetaste #, um die
Ziffer zu übernehmen.
7. Verfahren Sie gleichermaßen für weitere Ziffern.
8. Wenn Sie alle Änderungen gemacht haben drücken Sie die
Tabtasten $ @, um Speichern zu markieren, und drücken
Sie die Eingabetaste #.
Die Toleranz ist die maximal erlaubte Abweichung von den
Standardfarbwerten. Die Toleranzen werden dazu benutzt, um
die Proben hinsichtlich der Farbdifferenz zu prüfen, indem nach
der Messung ein Pass/Fail Signal ausgegeben wird. Die
positiven und negativen Grenzen können symmetrisch oder
individuell für L*a*b*, L*C*h°, L*u*v*, Lab, RGB, XYZ und
Yxy gesetzt werden. Eine Pass/Fail Kontrolle kann für
Messungen im QA und Stärke Modus gesetzt werden.
So geben Sie Toleranzen ein:
1. Benutzen Sie die Tabtasten $ @, um das Menü
Toleranzen
S t d b e a r b .
S t d e i n g
S t d N a m e
T o l e r a n z e n . . .
F a r b s o r t i e r o p t i o n . . .
S t d S p e r r e : E n t s p e r r t
D i e s e n S t d l ö s c h e n
2. Drücken Sie die Eingabetaste #, um das Menü
Toleranzeingabe zu öffnen.
± T o l :
< G l e i c h e G r z e f e s t l >
L*a*b*
D65/10
Näch
3. Benutzen Sie die Tabtasten $ @, um den gewünschten
Toleranztypen zu markieren. Pressen Sie die Eingabetaste
#, um den gewünschten Typen auszuwählen.
4. Wenn Sie verschiedene Plus- und Minuswerte für L*a*b*,
L*C*h° etc. auswählen möchten müssen Sie den Cursor
auf dem Vorzeichen oben links platzieren und die
Eingabetaste # drücken, um entweder die ± , + oder -
zu markieren.
1
: L e e r
:
S t d : 1
L* ±0,00
Δ
a* ±0,00
Δ
b* ±0,00
Δ
SPEICH
Toleranzgrenzwerte
