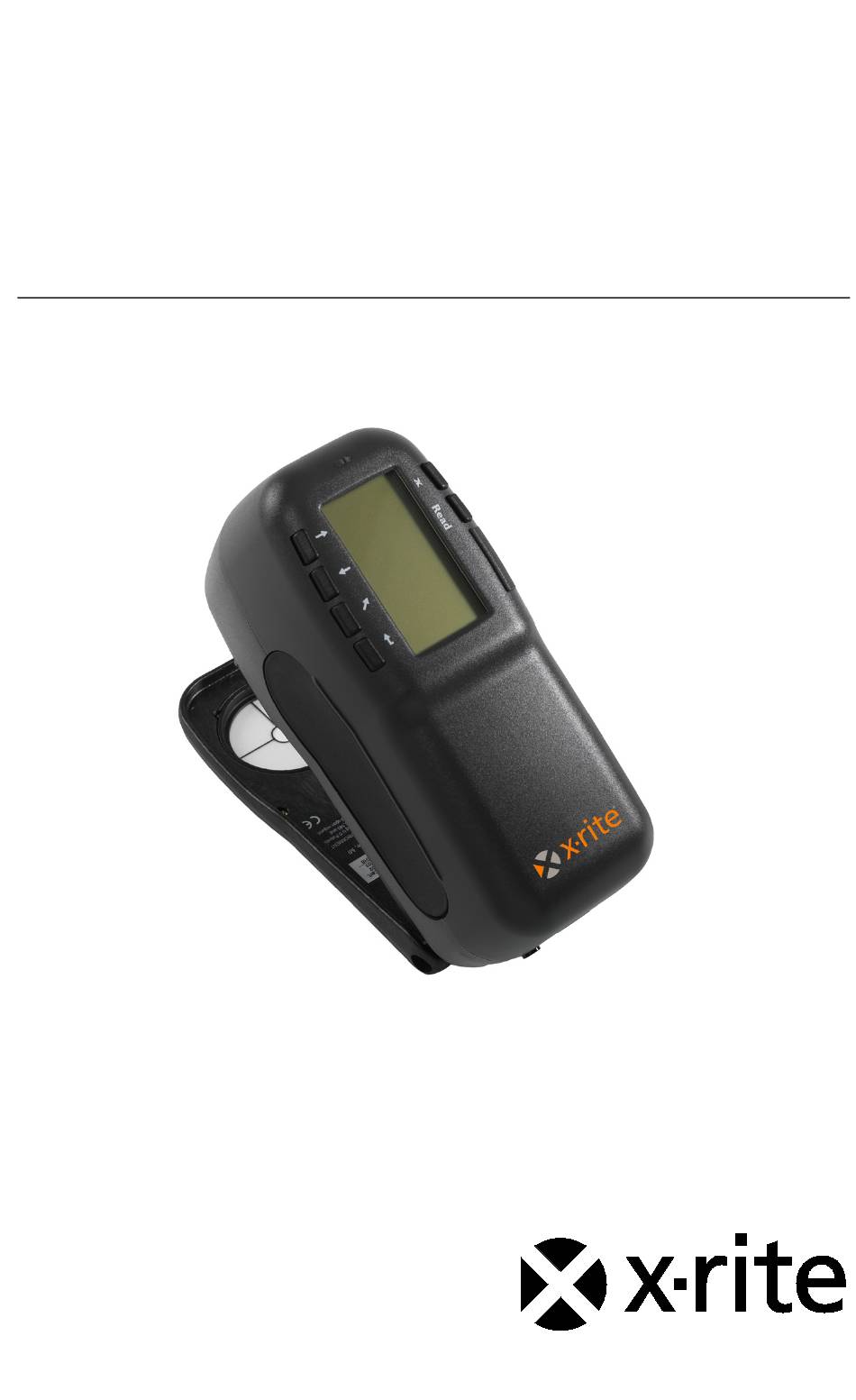

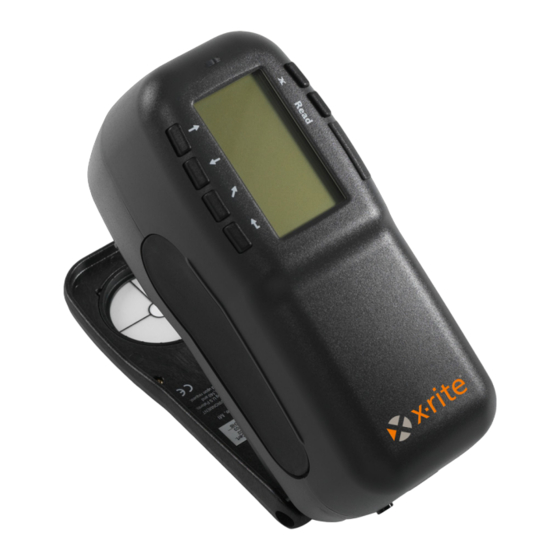

- Seite 1 962/964 S P E K T R A L P H O T O M E T E R Bedienungshandbuch...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Überblick und Setup Gerätebeschreibung & Merkmale ............1-1 Eigenschaften des Geräts ..............1-2 Auspacken und auf Vollständigkeit überprüfen .........1-2 Verpackungsdiagramm und Zubehörliste........1-2 Installation des Akkupacks ..............1-3 Stromversorgung ................1-3 Aufladen des Akkupacks ..............1-4 Entriegeln des Geräteschuhs ............1-5 Serielle Schnittstelle des Geräts............1-6 Befestigen der Handschlaufe.............1-6 Benutzeroberfläche Allgemeines ..................2-1 Navigation - Bedientasten..............2-1... - Seite 3 Kalibrierung des Gerätes Allgemeine Informationen ..............3-1 Positionieren des Geräts auf dem Kalibrierstandard ......3-2 Kalibriervorgang.................3-3 Konfiguration des Geräts Allgemeine Informationen ..............4-1 Sprache....................4-1 Messoptionen..................4-2 Probenspeicher ................4-3 Pass/Fail..................4-3 Auto-Std..................4-4 Mittelwert ..................4-4 Diff Anz ..................4-5 Farboptionen..................4-5 Aktive Funktionen ................4-6 Akt. Licht/Beob................4-7 Opazität ..................4-8 Stärke ....................4-9 Metamerie Index................4-10 ∆E...
- Seite 4 Gerätefunktionen Standards...................5-1 Auswahl der Standard Nummer ............5-1 Standard eingeben ................5-2 Eingabe des Standardnamens ............5-5 Einstellung der Toleranzen............5-6 Einstellen der Farbsortieroptionen ..........5-8 Standard sperren/entsperren ............5-10 Löschen eines Standards ............5-10 Projekte....................5-12 Auswahl der Projektnummer ............5-12 Standards einem Projekt zuordnen ..........5-13 Eingabe des Projektnamens ............5-14 Projekt sperren/entsperren............5-15 Projekt hinzufügen...............5-15 Löschen eines Projekts ...............5-16...
- Seite 5 Reinigung allgemein ..............6-1 Reinigung der Optik...............6-2 Reinigung des Kalibrierstandards ..........6-2 Ersetzen des Akkupacks ..............6-3 Anhang Gerätespezifikationen ............... A-1 Fehlermeldungen ................A-2 Zubehörliste (962)................A-3 Zubehörliste (964)................A-3 Verpackungsdiagramm (962) ............A-4 Verpackungsdiagramm (964) ............A-5 Wechseln der Messblende ............... A-7...
- Seite 6 S P E K T R A L P H O T O M E T E R Lieber Kunde: Herzlichen Glückwunsch! In der Firma X-Rite, Incorporated, sind wir stolz, Ihnen die X-Rite Spektralphotometer 962 und 964 anbieten zu können. Diese Geräte sind mit Mikrocontrollern, integrierten Schaltungen, Faseroptik und Displaytechnologie dem neuesten Stand der Technik entsprechend ausgestattet.
-
Seite 7: Federal Communications Commission Notice
9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R Federal Communications Commission Notice This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. - Seite 8 Akkupack SP62-79-33. Bei der Verwendung anderer Akkus besteht Explosionsgefahr. ADVERTENCIA: No use otro cargador de las pilas que no sea la pieza X-Rite SE30-277 (100-240V), para evitar el riesgo de mal funcionamiento del equipo. Use solamente las pilas SP62-79-33 de X-Rite, es posible que los otros tipos puedan estallar y causar daños corporales.
- Seite 9 9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R CE BESCHEINIGUNG Hiermit erklärt X-Rite, Incorporated, dass dieses 962/964 die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien EMC 2004/108/EG, LVD 2006/95/EG und RoHS 2011/65/EU erfüllt (Kategorie 9).
-
Seite 10: Urheberrecht
Gewährleistungsansprüche für Schäden am Gerät einschließlich Folgeschäden außer Kraft gesetzt. Patente: www.xrite.com/ip „© 2017, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. -
Seite 11: Garantieleistung
Rechnung mit Kaufdatum muss vorgelegt werden als Nachweis, dass sich das Gerät noch im Garantiezeitraum befindet. Bitte versuchen Sie nicht, das Produkt auseinander zu nehmen. Alle Garantieansprüche verfallen, wenn Sie das Gerät zerlegen. Wenden Sie sich an den X-Rite-Support oder eine X-... - Seite 12 DIE DURCH VERSTÖSSE GEGEN DIE GARANTIE, VERSTÖSSE GEGEN DEN VERTRAG, NACHLÄSSIGKEIT, GEFÄHRDUNGSHAFTUNG ODER MÖGLICHEN ANDEREN RECHTSTHEORIE HERVORGERUFEN WURDEN. IM GARANTIEFALL BESCHRÄNKT SICH X-RITES GESAMTE HAFTUNG GEMÄSS DIESER RICHTLINIE AUF DEN PREIS DES PRODUKTS ODER SERVICES VON X-RITE, DER FÜR DEN ANSPRUCH VERANTWORTLICH IST.
- Seite 13 9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R viii...
-
Seite 14: Überblick Und Setup
Entriegeln des Geräteschuhs Serielle Schnittstelle des Geräts Befestigen der Handschlaufe Gerätebeschreibung & Merkmale Die X-Rite Spektralphotometer 962 und 964 verwenden X- Rite‘s DRS (Dynamic Rotational Sampling) Technologie, welche höchste Präzision und Messgenauigkeit erzielt. Das Gerät hat eingängige Schaltflächen und ein kontrastreiches grafisches Display. -
Seite 15: Eigenschaften Des Geräts
Versandunternehmens den Schaden untersucht hat. Das Gerät wurde in einem speziell konstruierten Karton verpackt, um eventuelle Schäden zu vermeiden. Für einen eventuellen Weiterversand benutzen Sie bitte diesen Original- karton. Wenden Sie sich an X-Rite, falls Sie einen neuen Versandkarton benötigen. -
Seite 16: Installation Des Akkupacks
Ü B E R B L I C K & S E T U P Installation des Akkupacks Bei Versand des Gerätes ist der Akkupack nicht eingesetzt. Der Akkupack befindet sich in einem Fach des Transportkoffers und muss vor der Inbetriebnahme des Gerätes eingebaut werden. -
Seite 17: Aufladen Des Akkupacks
HINWEIS: Der Akkupack muss installiert sein, ehe das Netzteil angeschlossen werden darf. Benutzen Sie nur das mitgelieferte Netzteil oder das optionale Akkuladegerät (erhältlich bei X-Rite). Für die Benutzung des Instruments muss der Akkupack immer eingesetzt sein. Vor dem ersten “Ferneinsatz” des Gerätes müssen Sie den Akkupack etwa vier Stunden lang aufladen. -
Seite 18: Entriegeln Des Geräteschuhs
Ü B E R B L I C K & S E T U P Entriegeln des Geräteschuhs Der Schuh kann in einem Winkel bis zu 180° geöffnet werden. Dies ist für Messungen auf Oberflächen hilfreich, auf denen kein Platz für den Schuh ist, aber auch für Messaufbauten, bei denen kein Schuh erforderlich ist. -
Seite 19: Serielle Schnittstelle Des Geräts
Serielle Schnittstelle des Geräts Ihr Instrument kann mit einem seriellen Schnittstellenkabel und einem Adapter an einen Computer oder Drucker angeschlossen werden. X-Rite bietet eine Reihe verschiedener Adapter für die unterschiedlichsten Bedürfnisse. So installieren Sie das Schnittstellenkabel: Stecken Sie den Stecker des Schnittstellenkabels in die Schnittstelle auf der Rückseite des Instruments. -
Seite 20: Benutzeroberfläche
9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R Benutzeroberfläche Allgemeines Navigation - Bedientasten Messfenster Benutzung des Gerätes Allgemeines Nach dem Einschalten des Gerätes erscheint das Hauptmenü (oberste Displaystufe). -
Seite 21: Tabtaste Aufwärts
A B S C H N I T T Z W E I Tabtaste aufwärts Bewegt den hervorgehobenen Balken (invertierte Darstellung) zum nächsten verfügbaren Tabstopp. Ein Tabstopp bezeichnet ein Objekt, das weitere Optionen zulässt, wie z.B. eine Messung oder Einstellung. Gewöhnlich bewegt sich eine Tabstopp-Sequenz von links nach rechts bzw. -
Seite 22: Read Taste (Lesen)
B E N U T Z E R O B E R F L Ä C H E Read Taste (Lesen) Wenn in der Konfiguration die Read Taste aktiviert ist, wird durch diese Taste eine Messung ausgeführt. (siehe auch: Konfiguration des Geräts, Abschnitt Vier) Messfenster Die Messfenster für QA, Analyse, Vergleich, Stärke und Opazität bestehen aus drei Hauptbereichen:... -
Seite 23: Farbdatenparameter
A B S C H N I T T Z W E I Farbdatenparameter Dieser Abschnitt des Fensters zeigt die derzeitigen Parameter für die angezeigten Farbdaten. (siehe auch Abschnitt: Farb- datenparameter auswählen). Farbdaten Dieser Teil des Fensters zeigt die Messdaten für den aktiven Messmodus augenblicklich an. -
Seite 24: Öffnen Des Alphanumerischen Editors
B E N U T Z E R O B E R F L Ä C H E So öffnen Sie ein Pop-Up-Listenfeld: 1. Benutzen Sie die Tab-Tasten $ @, um die gewünschte Auswahl oder Funktion zu markieren. 2. Drücken Sie die Eingabetaste #, um das Pop-Up- Listenfeld Zugriff zu nehmen. -
Seite 25: Farbdatenparameter Auswählen
A B S C H N I T T Z W E I 2. Drücken Sie die Eingabetaste #zum Speichern und Beenden. So wählen Sie mehrere Objekte aus einer Liste: 1. Benutzen Sie die Tabtasten $ @, um das erste Objekt in der Liste zu markieren. -
Seite 26: Kontrolllampe Des Geräts
B E N U T Z E R O B E R F L Ä C H E Kontrolllampe des Geräts Die neben dem Gerätedisplay angebrachte LED-Anzeige zeigt durch Farbänderung verschiedene Funktionszustände während der Messung an. • Gelb blinkend – Gerätekalibrierung erforderlich oder Messung abgebrochen •... -
Seite 27: Kalibrierung Des Gerätes
9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R Kalibrierung des Geräts Allgemeine Informationen Positionieren des Gerätes auf dem Kalibrierstandard 3-2 Kalibriervorgang Allgemeine Informationen Unter normalen Umständen sollte das Gerät mindestens einmal am Tag kalibriert werden. -
Seite 28: Positionieren Des Geräts Auf Dem Kalibrierstandard
A B S C H N I T T D R E I Positionieren des Geräts auf dem Kalibrierstandard Der Kalibrierstandard besteht aus einer weißen Keramikscheibe für die Weißkalibrierung und einer Lichtfalle für die Schwarz- kalibrierung. Das Instrument passt exakt in beiden Positionen (siehe auch nachfolgende Abbildungen). -
Seite 29: Kalibriervorgang
K A L I B R I E R U N G D E S G E R Ä T S Kalibriervorgang Der normale Kalibriervorgang besteht aus einer Weiß- messungen gefolgt von einer Schwarzmessung. Es werden zwei Weißmessungen und zwei Schwarzmessungen benötigt, wenn die Blende ausgewechselt wird. - Seite 30 A B S C H N I T T D R E I...
-
Seite 31: Konfiguration Des Geräts
9 6 2 / 9 6 4 S P E K T R A L P H O T O M E T E R Konfiguration des Geräts Allgemeine Informationen Sprache Messoptionen Farboptionen Datenbank-Tools 4-13 Hardware Setup 4-18 Hauptmenüoptionen 4-29 Werkseinstellungen wiederherstellen 4-30 Allgemeine Informationen... -
Seite 32: Messoptionen
A B S C H N I T T V I E R 3. Benutzen Sie die Tabtaste $ @, um die gewünschte Sprache auszuwählen. 4. Drücken Sie die Eingabetaste #, um die ausgewählte Sprache zu speichern. Das Gerät startet neu mit der geänderten Sprache. -
Seite 33: Meßoptionenoptionen
K O N F I G U R A T I O N D E S G E R Ä T S HINWEIS: Für Attribute mit einem Wert unter 1/7tel des ΔE- Wertes werden keine Worte angezeigt. Ein darunterliegender Wert wird im Verhältnis zur Gesamtdifferenz als unwichtig betrachtet. -
Seite 34: Auto-Std
A B S C H N I T T V I E R Auto-Std So wählen Sie die Auto-Std Einstellung: Auto-Std 1. Benutzen Sie die Tabtasten $ @, um das Menü zu markieren. M e s s o p t i o n e n P r o b e n s p e i c h e r : A u s P a s s / F a i l : A u s... -
Seite 35: Diff Anz
K O N F I G U R A T I O N D E S G E R Ä T S Diff Anz So stellen Sie die Differenzanzeige ein: Diff Anz 1. Benutzen Sie die Tabtasten $ @, um das Menü zu markieren. -
Seite 36: Aktive Funktionen
A B S C H N I T T V I E R • Metamerieindex – Bestimmt den Metameriemodus und die Lichtart/Beobachter Kombination, die zur Berechnung des Metamerieindex verwendet werden. Metam.Modus – Wählen Sie MI oder DIN6172 als Metameriemodus. Licht/Beob1und Licht/Beob2 – Wählen Sie Kombinationen für Lichtart/Beobachter (D65/2, D65/10, usw.). -
Seite 37: Akt. Licht/Beob
K O N F I G U R A T I O N D E S G E R Ä T S F a r b o p t i o n e n A k t i v e F u n k t i o n e n . . . A k t . -
Seite 38: Opazität
A B S C H N I T T V I E R Opazität So ändern Sie den Opazitätsmodus: Opazität 1. Benutzen Sie die Tabtasten $ @, um markieren. F a r b o p t i o n e n A k t i v e F u n k t i o n e n . -
Seite 39: Stärke
K O N F I G U R A T I O N D E S G E R Ä T S drücken Sie die Eingabetaste # zum Speichern und Beenden. Stärke So gelangen Sie zum Menü Stärke: 1. Benutzen Sie die Tabtasten $ @, um Stärke zu markieren. -
Seite 40: Metamerie Index
A B S C H N I T T V I E R Metamerie Index So ändern Sie die Metamerieeinstellung: 1. Benutzen Sie die Tabtasten $ @, um Metamerie markieren. F a r b o p t i o n e n A k t i v e F u n k t i o n e n . -
Seite 41: Faktoren
K O N F I G U R A T I O N D E S G E R Ä T S 2. Drücken Sie die Eingabetaste #, um zum Menü Δ Ecmc-Faktoren zu gelangen. ΔEcmc Faktoren... H e l l i g k e i t : 2 , 0 0 F a r b a r t : 1 , 0 0 3. -
Seite 42: Farbsortierung
A B S C H N I T T V I E R 3. Benutzen Sie die Tabtasten $ @, um das gewünschte Attribut zu markieren. Drücken Sie die Eingabetaste #, um zum Editor Einst. Δ E94. zu gelangen. 4. Benutzen Sie die Tabtasten $ @, um die gewünschte Ziffer zu markieren (Pfeil unter- und oberhalb indiziert die zur Zeit bearbeitete Ziffer). -
Seite 43: Kennzeichen Anzeigen
K O N F I G U R A T I O N D E S G E R Ä T S • Datenbanken entf. – Ermöglicht das Entfernen aller gespeicherten Daten aus dem Gerät. Dies hat keinen Einfluss auf Konfigurationseinstellungen. •... -
Seite 44: Datenbanken Entfernen
A B S C H N I T T V I E R Datenbanken entfernen So entfernen Sie Datenbanken: Datenbanken entf 1. Benutzen Sie die Tabtasten $ @, um zu markieren. D a t e n b a n k - T o o l s K e n n z e i c h e n a n z e i g e n W e r k s e i n s t e l l u n g . -
Seite 45: Alle Projekte Entfernen
K O N F I G U R A T I O N D E S G E R Ä T S 2. Drücken Sie die Eingabetaste #, um das Kennz. löschen Fenster anzuzeigen. 3. Benutzen Sie die Tabtasten $ @, um zu markieren, und drücken Sie die Eingabetaste #. -
Seite 46: Alle Standards Entfernen
A B S C H N I T T V I E R Alle Standards entfernen So entfernen Sie alle Standards: 1. Benutzen Sie die Tabtasten $ @, um Alle Standards entf zu markieren. D a t e n b a n k - T o o l s ↑... - Seite 47 Gerätekommunikation auf normale Weise durchgeführt. Wenn die Einstellung 968 ist, simuliert das Gerät die Übertragungsart des 968 (einschließlich der RCI Versionsabfrage), um die Kommunikation mit älteren X-Rite Programmen (QA-Master, Paint Master etc.). • Lesevorgang : – bestimmt die Methode, die zur Ausführung einer Messung verwendet wird.
- Seite 48 Schritten wieder deaktivieren. Gerät-ID – Diese Nummer identifiziert Ihr Instrument. Die Nummer kann nicht geändert werden. Fehlerprotokoll – Dieses Protokoll wird vom X-Rite Kundendienst benutzt, um Fehler zu identifizieren, falls Probleme mit dem Instrument auftreten. So erhalten Sie Zugriff auf die Konfiguration, wenn die Sperre aktiv ist: 1.
-
Seite 49: Serieller Port
K O N F I G U R A T I O N D E S G E R Ä T S 2. Drücken Sie die Eingabetaste #, um das Hardware-Setup Fenster anzuzeigen. Serieller Port So ändern Sie die Einstellungen : 1. -
Seite 50: Trennzeichen
A B S C H N I T T V I E R Trennzeichen Auswahl 1. Benutzen Sie die Tabtasten $ @, um Trennzeichen markieren. Drücken Sie die Eingabetaste #, um den Trennzeichen Editor zu öffnen. 2. Benutzen Sie die Tabtasten $ @, um die gewünschte Methode zu markieren: Leerzeichen , K omma , Tab , CR , CRLF oder LF . -
Seite 51: Lesevorgang
K O N F I G U R A T I O N D E S G E R Ä T S Auswahl der Emulation 1. Benutzen Sie die Tabtasten $ @, um das Menü Emulation zu markieren. Drücken Sie die Eingabetaste #, um zum Editor Emulation Modus zu gelangen. -
Seite 52: Ausschalten
A B S C H N I T T V I E R 2. Drücken Sie die Eingabetaste #, um zum Kal.TimeOut festl. zu gelangen. K a l . T i m e O u t f e s t l . L Ö... -
Seite 53: Tonsignal
K O N F I G U R A T I O N D E S G E R Ä T S 3. Drücken Sie die Tabtasten $ @, um die gewünschte Ziffer (Pfeil unter- und oberhalb indiziert die zur Zeit bearbeitete Ziffer) zu erreichen. -
Seite 54: Datumsformat Auswahl
A B S C H N I T T V I E R H a r d w a r e - S e t u p ↑ K a l . T i m e O u t : 2 4 S t d . A u s s c h a l t e n : 1 2 0 S e k . -
Seite 55: Anzeige
K O N F I G U R A T I O N D E S G E R Ä T S 4. Wenn Sie Ihre Änderungen getroffen haben drücken Sie die Tabtasten $ @, um Speichern zu markieren, und drücken Sie die Eingabetaste # zum Speichern und Beenden. -
Seite 56: Markieren Sie Display Aktualisieren Und Drücken
A B S C H N I T T V I E R A n z e i g e K o n t r a s t : 5 2 A u s r i c h t u n g : R e c h t s S p e r r e : A u s G e r ä... -
Seite 57: Hauptmenüoptionen
K O N F I G U R A T I O N D E S G E R Ä T S Sperre 1. Benutzen Sie die Tabtasten $ @, um Sperre zu markieren. A n z e i g e K o n t r a s t : 5 2 A u s r i c h t u n g : R e c h t s... - Seite 58 Tabtaste abwärts @ 2. Schalten Sie das Gerät wieder ein und lassen Sie die beiden Tasten los Das X-Rite Logo kurz gefolgt von dem Hinweis Factory Defaults . Bestätigen Sie, indem Sie die Eingabetaste # drücken. – H A U P T M E N Ü –...
-
Seite 59: Gerätefunktionen
Neue Proben werden gegen diese Standards gemessen. Dafür werden die Funktionen QA, Analyse, Stärke oder Opazität verwendet. Sie können Standards auch aus X-Rite Software Programmen wie X-RiteColor® Master auf das Instrument herunterladen. Nach der Messung können Sie dann Ihre Messdaten wieder hochgeladen und im Software Programm analysiert. -
Seite 60: Standard Eingeben
Manuell oder Leer. Gemessen erscheint, wenn der Standard mit dem Instrument eingelesen wurde. Manuell bedeutet, dass der Standard mit dem alphanumerischen Editor eingegeben wurde. Geladen heißt, dass der Standard von einem X-Rite Software Programm, z.B. X-RiteColor® Master auf das Gerät heruntergeladen wurde. - Seite 61 G E R Ä T E F U N K T I O N E N 2. Drücken Sie die Eingabetaste #, um das Menü Std bearbeiten zu öffnen. M e s s u n g S t d : 1 <...
- Seite 62 A B S C H N I T T F Ü N F 2. Benutzen Sie die Tabtasten $ @, um den gewünschten Farbraumparameter zu markieren. Pressen Sie die Eingabetaste #, um den gewünschten Farbraum zu wählen. M a n u e l l S t d : 1 <...
-
Seite 63: Eingabe Des Standardnamens
G E R Ä T E F U N K T I O N E N 11. Falls Sie auch andere Farbräume ändern wollen wiederholen Sie Schritt 2 bis 11. Es können bis zu 10 manuell definierte Einstellungen pro Standard gewählt werden. -
Seite 64: Einstellung Der Toleranzen
A B S C H N I T T F Ü N F 6. Benutzen Sie die Tabtasten $ @, um die gewünschte Ziffer zu markieren und drücken Sie die Eingabetaste #, um die Ziffer zu übernehmen. 7. Verfahren Sie gleichermaßen für weitere Ziffern. 8. - Seite 65 G E R Ä T E F U N K T I O N E N Grenze auszuwählen. Drücken Sie die Eingabetaste #, um durch die Limittypen ± , + oder - zu blättern. 5. Benutzen Sie die Tabtasten $ @, um die gewünschte Licht/Beob-Kombination zu markieren.
-
Seite 66: Einstellen Der Farbsortieroptionen
A B S C H N I T T F Ü N F 13. Falls Sie auch andere Toleranzen ändern wollen wiederholen Sie Schritt 2 bis 12. Näch HINWEIS: Markieren Sie und drücken Sie wiederholt die Eingabetaste #, um durch die verschiedenen Toleranzen zu blättern. Einstellen der Farbsortieroptionen HINWEIS: Die Farbsortieroptionen betreffen keine Standards mit manuell eingegebenen Werten. - Seite 67 G E R Ä T E F U N K T I O N E N G r ö ß e S t d : 1 < S o r t i e r g r ö ß e e i n s t > 1,00 Farbraum- L*a*b*...
-
Seite 68: Standard Sperren/Entsperren
A B S C H N I T T F Ü N F Farbsortierbereich einstellen: Bereich 1. Stellen Sie sicher, dass in der oberen rechten Größe Ecke des Displays erscheint. Sollte dort stehen, dann drücken Sie die Eingabetaste #, um die Einstellung zu wechseln. -
Seite 69: Löschen Eines Standards
G E R Ä T E F U N K T I O N E N Löschen eines Standards Mit dieser Option können Sie den momentan aktiven Standard löschen. Die Nummer des Standards bleibt bestehen, aber alle bezogenen Daten werden gelöscht. Sie können dann an dieser Stelle einen neuen Standard einfügen. -
Seite 70: Projekte
A B S C H N I T T F Ü N F Projekte Hierdurch gelangen Sie zum Menü Projekte bearbeiten, wo Sie Projekte anlegen, bearbeiten und erweitern können. Außerdem können Projekteigenschaften wie Projektname und verknüpfte Standards erstellt und geändert werden. Ein Projekt verwaltet eine Gruppe von Standards, aus denen das Gerät die ähnlichste Farbe für den Vergleich mit den gemessenen Proben auswählt. -
Seite 71: Standards Einem Projekt Zuordnen
G E R Ä T E F U N K T I O N E N HINWEIS: Sie können auch zu einem Standard gelangen, indem Sie die Eingabetaste # gedrückt halten bis das Proj Nummer eing: Menü erscheint und dann mit dem Editor die Nummer des Standards eingeben. -
Seite 72: Eingabe Des Projektnamens
A B S C H N I T T F Ü N F 6. Nachdem Sie alle Änderungen vorgenommen haben drücken Sie die Zurücktaste ! zum Speichern und Beenden. Eingabe des Projektnamens Der Name des Projektes kann bis zu 20 Zeichen beinhalten, von denen die ersten 10 im Display angezeigt werden. -
Seite 73: Projekt Sperren/Entsperren
G E R Ä T E F U N K T I O N E N 6. Benutzen Sie die Tabtasten $ @, um die gewünschte Ziffer zu markieren und drücken Sie die Eingabetaste #, um die Ziffer zu übernehmen. 7. -
Seite 74: Löschen Eines Projekts
A B S C H N I T T F Ü N F Löschen eines Projekts Mit dieser Option können Sie das momentan aktive Projekt löschen. Standards, die diesem Projekt zugeordnet sind, werden nicht gelöscht. So löschen Sie ein Projekt: $ @ , um 1. -
Seite 75: Qa (Qualiätssicherung)
G E R Ä T E F U N K T I O N E N QA (Qualiätssicherung) Die Messfunktion QA kann zusammen mit Software Programmen zur Qualitätskontrolle, wie zum Beispiel X-Rites X-RiteColor® Master. Gemessene Proben werden mit gespei- cherten Standards verglichen und die Resultate werden auf dem Display ausgegeben. -
Seite 76: Auswahl Eines Projekts
A B S C H N I T T F Ü N F Auswahl eines Projekts Das Instrument zeigt als Voreinstellung Proj 1 , wenn noch kein Projekt eingegeben oder heruntergeladen wurde. Wenn Sie mehrere Projekte im Gerät verwalten müssen Sie darauf achten, dass die richtige Projekt Nummer gewählt wurde, ehe Sie eine Probe messen. -
Seite 77: Pass/Fail Verfahren
G E R Ä T E F U N K T I O N E N mit dem Editor auszuwählen. Ein „Flaggen“ Symbol erscheint, wenn ein Standard manuell eingegeben wurde. HINWEIS: Markieren Sie den Namen des Standards und drücken Sie die Eingabetaste #, um zum Menü... -
Seite 78: Differenzanzeige
A B S C H N I T T F Ü N F 2. Wählen Sie einen Standard aus, falls Auto-Standard nicht aktiviert ist und messen Sie Ihre Probe. Messen Sie Ihre Proben. P r o j 1 : P R O J E K T A S t d 2 : S T A N D A R D B Zeitangabe für... -
Seite 79: Probenspeicherung
G E R Ä T E F U N K T I O N E N Die Einstellung der Differenzanzeige in der Gerätekonfiguration muss auf "Worte" stehen. P r o j 1 : P R O J E K T A S t d 2 : S T A N D A R D B P r o b e :... -
Seite 80: Proben-Datenbanktools
A B S C H N I T T F Ü N F verschiedenen Messungen werden gewöhnlich an verschiedenen Stellen einer einzelnen Proben vorgenommen. Dadurch kann man einheitliche Messergebnisse erlangen, auch wenn die Proben farblich unregelmäßig, mit strukturierter Oberfläche oder sehr dunkel oder glänzend sind. So messen Sie mit Mittelwertbildung: 1. -
Seite 81: Reflexionsgraph
G E R Ä T E F U N K T I O N E N P r o j 1 : P R O J E K T A S t d 1 : S T A N D A R D A P r o b e : # 9 9 : 5 1 ΔL* +0,05... - Seite 82 A B S C H N I T T F Ü N F So betrachten Sie den Reflexionsgraphen: 1. Benutzen Sie die Tabtasten $ @ , um die gewünschte Reflexionskurve zu markieren. P r o j 1 : P R O J E K T A S t d 1 : S T A N D A R D A P r o b e : # 9 9 : 5 1...
-
Seite 83: Stärke
G E R Ä T E F U N K T I O N E N Stärke Die Funktion Stärke berechnet die Farbestärke einer gemessenen Probe im Vergleich zum momentanen Standard. Die Stärke wird an Hand der Methode berechnet, die in der Gerätekonfiguration gewählt wurde (Visuelle, Chromatisch oder Dreibereichswert). -
Seite 84: Stärke Messung
A B S C H N I T T F Ü N F Stärke Messung Die Funktion Stärke zeigt die Farbstärke der gemessenen Probe an. Außerdem werden die Differenzdaten angezeigt, wenn die Funktion in der Gerätekonfiguration aktiviert ist. Wenn Stärke für Farbe bei 100% oder Stärke bei Min ΔE angezeigt wird, dann werden die Differenzwerte automatisch neu berechnet. -
Seite 85: Opazität
G E R Ä T E F U N K T I O N E N Opazität Die Funktion Opazität wird benutzt für Mehrfachmessungen, um das Kontrastverhältnis oder die prozentuale Opazität bestimmen. Jede Messung besteht aus drei Ablesungen (über weiß, über schwarz und eine Messung des weißen Hintergrundes). -
Seite 86: Opazitätsmessung
A B S C H N I T T F Ü N F Über Schwarz Über Weiß Farbe bei 100% Opazitätsmessung Diese Funktion zeigt die Opazität (%) eines Aufzugs auf der Opazitätskarte an. Auch die Farbdifferenzwerte werden angezeigt, wenn die Option in der Gerätekonfiguration aktiviert wurde. - Seite 87 G E R Ä T E F U N K T I O N E N 5. Messen Sie den weißen Hintergrund der Opazitätskarte. Lassen Sie das Gerät los, nachdem der Messwert angezeigt wird. P r o j 1 : P R O J E K T A Symbol indiziert S t d 1 : S T A N D A R D A...
-
Seite 88: Analyse
A B S C H N I T T F Ü N F Analyse Die Funktion Analyse ermöglicht Ihnen den Vergleich von gemessenen Proben mit gespeicherten Standards. Die resultierenden Farbdaten (Farbwerte und Farbdifferenzwerte) werden nicht gespeichert. Gemessene Daten können über den seriellen Port übertragen werden, wenn Auto XMT in der Gerätekonfiguration aktiviert ist. -
Seite 89: Vergleich
G E R Ä T E F U N K T I O N E N Vergleich Die Funktion Vergleich bietet Ihnen eine schnelle Methode, um Messungen ohne Speicherung der Daten zu vergleichen. Die erste Messung ist der Standard, mit dem die weiteren Messungen verglichen werden. -
Seite 90: Job Ausführen (Nur 964)
A B S C H N I T T F Ü N F Job ausführen (nur 964) Die Funktion Job ausführen wird benutzt, um eine Jobsequenz, die zum Beispiel von X-RiteColor® Master heruntergeladen wurde. Ein typischer Job zeigt Messaufforderungen auf dem Display an. -
Seite 91: Allgemeine Wartung Und Service
Reinigung des Geräts Ersetzen des Akkupacks Reparatur des Geräts Die X-Rite Geräte 962 und 964 habe eine einjährige Garantie ® – ausgenommen ist der Akkupack – und Reparaturen innerhalb der Garantiezeit sollen nur von autorisierten Servicestellen oder dem Hersteller selbst vorgenommen werden. Reparaturen von unautorisierter Stelle beenden den Garantieanspruch. -
Seite 92: Reinigung Der Optik
A B S C H N I T T S E C H S Reinigung der Optik Die Optik sollte in normaler Umgebung einmal die Woche gereinigt werden und mehrmals in schmutziger oder staubiger Umgebung. Heben Sie das Gerät an und blasen Sie kurze Stöße von sauberer, trockener Pressluft in die Messöffnung. -
Seite 93: Ersetzen Des Akkupacks
A L L G E M E I N E W A R T U N G U N D S E R V I C E Ersetzen des Akkupacks 1. Trennen Sie das Gerät vom Netzteil und stellen Sie das Gerät aus. -
Seite 94: Anhang
Kalibrierstandard, Bedienungsanleitung, Netzteil, Gerätekoffer Nutzung Nur in Innenräumen Höhe 2.000 m Verschmutzungsgrad Kalibrierstandards von X-Rite sind gemäß dem National Institute of Standards and Technology, USA durch das Munsell Color Science Laboratory RIT nachweisbar. Spezifikationen und Design können sich ohne vorherige Bekanntgabe ändern. -
Seite 95: Fehlermeldungen
A B S C H N I T T S I E B E N Fehlermeldungen Fehler, die während einer Messung auftreten werden auf dem Geräte- display dargestellt. Alle Fehler werden von einem Signalton begleitet und die LED Kontrolllampe blinkt gelb. Sie löschen die Fehlermel- dung aus dem Gerätedisplay indem Sie die Eingabetaste # drücken Fehlermeldung Ursache... -
Seite 96: Zubehörliste (962)
A N H A N G Zubehörliste (962) Zubehörliste (964) -
Seite 97: Verpackungsdiagramm (962)
A B S C H N I T T S I E B E N Verpackungsdiagramm (962) -
Seite 98: Verpackungsdiagramm (964)
A N H A N G Verpackungsdiagramm (964) -
Seite 99: Wechseln Der Messblende
HINWEIS: Das 964 wird mit allen drei Messblenden geliefert. Bei diesem Gerät können Sie Messblende und Zielfenster schnell auswechseln. X-Rite bietet Ihnen drei Blenden verschiedener Größe, die speziell für dieses Gerät entwickelt wurden. Verfügbare Blenden: 4, 8 und 16 mm (Abbildungen auf der nächsten Seite).So wechseln Sie die Blende:... - Seite 100 A N H A N G Blendenabdeckung Blendenwerkzeug Blende Optik Gehäuse Zielfenster Geräteschuh...
-
Seite 101: Kalibrieren
A B S C H N I T T S I E B E N Einstellen der Messblende 1. Benutzen Sie im Hauptmenü die Tabtasten $ @, um Kalibrieren zu markieren. Drücken Sie die Eingabetaste # um zum Menü Kalibrieren zu gelangen. - Seite 102 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28 Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Tel: (852)2568-6283 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in...
