Inhaltszusammenfassung für X-Rite DTP41 Serie

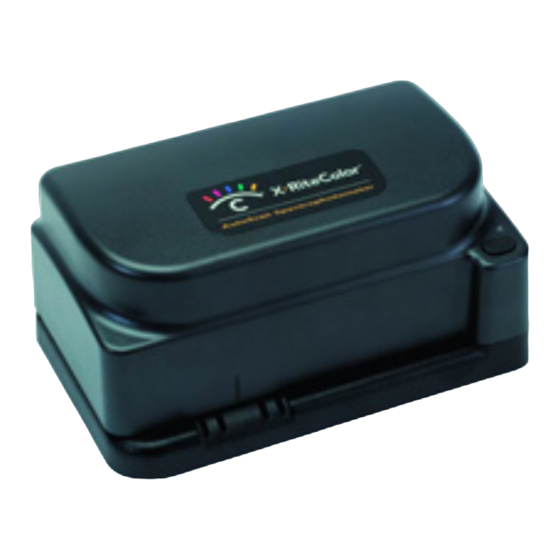

- Seite 1 AutoScan Spektralfotometer Benutzerhandbuch...
- Seite 2 For 115V~/230V~: Use only SE30-77 AC Adapter. Für 115V~/230V~: Verwenden Sie nur das X-Rite Netzteil P/N SE30-77. Para 115V~/230~: Use solamente el adaptador C.A. de X-Rite, pieza SE30-77. Pour 115V~/230~: Utiliser seulement l’adaptateur AC de X-Rite P/N SE30-77. Per 115V~/230~: Usare solamente il adattatore C.A. al X-Rite, pezzo SE30-77.
-
Seite 3: Inhaltsverzeichnis
EMC 89/336/EEC LVD 73/23/EEC Richtlinien zur Vermeidung von Elektro- und Elektronik-Abfällen Seit dem 13. August 2005 erfüllen die X-Rite Produkte die Richtlinien des Europäischen Parlaments und des Rates zur Vermeidung von Elektro- und Elektronik-Abfällen. Weitere Informationen dazu finden Sie auf der Webseite von X-Rite unter www.xrite.com. - Seite 4 Alle Rechte vorbehalten. X-Rite, X-RiteColor und das X-RiteColor Logo sind registrierte Marken von X-Rite, Incorporated. Windows ist eine registrierte Marke der Microsoft Corporation. PowerMac ist eine Marke der Apple Computer, Inc. Und in den USA und anderen Ländern registriert. Alle anderen erwähnten Logos, Warennamen und Marke sind das Eigentum der jeweiligen Inhaber.
-
Seite 5: Überblick Und Setup
Weiterversand verwenden Sie bitte diesen Originalkarton. Falls dieser Karton nicht zur Verfügung steht, wenden Sie sich bitte an X-Rite, um einen Ersatzkarton zu erhalten. Lieferumfang Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X-Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen. •... -
Seite 6: Geräteschnittstelle
X-RiteColor AutoScan Spektralfotometer GERÄTESCHNITTSTELLE Das Messgerät muss direkt an die USB oder serielle Schnittstelle des Computers angeschlossen werden. Sie brauchen den optionalen Adapter (P/N SE108-DB9PA-01), um das Gerät an eine serielle Mac Mini-DIN 8 Schnittstelle anzuschließen. 1. Bitte beenden Sie alle Programme und fahren Sie den Computer herunter, ehe Sie das Schnittstellenkabel anschließen. 2. -
Seite 7: Kontrolllampe Des Geräts
Überblick und Setup KONTROLLLAMPE DES GERÄTS Die LED-Anzeige zeigt durch Farbänderung verschiedene Zustände des Geräts an, zum Beispiel Kalibriermodus, Messung und Fehlermeldungen. Nachfolgend sehen Sie eine vollständige Liste aller verfügbaren Anzeigemodi. Betriebsmodus (grünes Licht) • Grün – Selbsttest erfolgreich, Gerät ist zur Messung des angegebenen Streifens bereit •... -
Seite 8: Position Des Messhintergrunds Ändern
X-RiteColor AutoScan Spektralfotometer POSITION DES MESSHINTERGRUNDS ÄNDERN HINWEIS: Die Position der Geräte mit einem erhöhten weißen Messhintergrund kann nicht verändert werden. Sie können für den Hintergrund zwischen ANSI Black und einem diffusen weißen Messhintergrund wählen. Der Hinter- grund befindet sich auf der Unterseite des Unterteils Ihres Geräts. Schieben Sie den Hintergrund nach rechts, um über Schwarz zu messen und nach links, um über weiß... -
Seite 9: Kalibrierung Und Messung
Kalibrierung und Messung KALIBRIERZEITRAUM Wenn eine Kalibrierung notwendig wird, werden Sie normalerweise von dem Computer dazu aufgefordert, an den das Gerät angeschlossen ist. Das Kalibrierintervall hängt von der verwendeten Anwendung ab. Sie können auf Wunsch die Reflexionskalibrierung manuell einleiten, indem die Gerätetaste drücken (siehe nachfolgende Erklärung). Für beste Mess- ergebnisse sollten Sie das Gerät mindestens einmal am Tag kalibrieren. -
Seite 10: Positionieren Des Streifens Und Messtechniken
X-RiteColor AutoScan Spektralfotometer • Vom Gerät ertönt ein Signalton. Die LED blinkt langsam in gelb und führt 5 Messungen durch. Anschließend ertönt wieder ein Signalton, und die LED wechselt zu grün. 3. Entfernen Sie den Referenzumschlag aus dem Gerät. Zentriermarke Schieben Sie den Umschlag ein, bis er gegen die Antriebsrädchen liegt... - Seite 11 Calibration and Measurement 4. Prüfen Sie auf dem Bildschirm des Computers, ob der Streifen erfolgreich eingelesen wurde. Sollte dort eine Fehler- meldung erscheinen, messen Sie den Streifen erneut. Leiten Sie breitere Streifen an der Außenseite durch das Gerät Schieben Sie den Streifen, bis er gegen die hinteren Antriebsrollen anliegt...
-
Seite 12: Allgemeine Wartung
Servicestellen oder von X-Rite selbst durchgeführt werden. X-Rite repariert Ihr Gerät natürlich auch nach der Garantiezeit. In diesem Fall trägt der Kunde die Kosten für den Transport zurück zum Werk oder dem Vertragshändler. Das Gerät muss unverändert und in der Originalverpackung verschickt werden. -
Seite 13: Reinigung Des Referenzstreifens
Der Kalibrierreferenzstreifen kann jederzeit mit einem fusselfreien Tuch gereinigt werden. Bitte stecken Sie die Referenz nach der Reinigung in den Schutzumschlag zurück. Sie können einen neuen Referenzstreifen von X-Rite unter der Artikelnummer DTP41-100-KIT bestellen. Bitte fassen Sie den Referenzstreifen immer nur an den Rändern an. -
Seite 14: Anhang
Bitte wenden Sie sich mit Fragen speziell zur Software zuerst an den Kundendienst des Drittherstellers, der die Anwendung vertreibt. Bitte setzen Sie, ehe Sie sich mit Fragen an X-Rite wenden zuerst das Gerät auf die Werkseinstellungen zurück. Dadurch wird die Firmware des Geräts neu initialisiert und die Werkseinstellung wiederhergestellt. Um das Gerät zurückzusetzen, trennen Sie zuerst die Stromverbindung zum Gerät. - Seite 16 Hauptgeschäftsstelle - USA 4300 44th Street SE Grand Rapids, Michigan 49512 Tel: (+1) 800 248 9748 oder (+1) 616 803 2100 Fax: (+1) 800 292 4437 oder (+1) 616 803 2705 Hauptgeschäftsstelle - Europa Althardstrasse 70 8105 Regensdorf Schweiz Tel: (+41) 44 842 24 00 Fax: (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien Room 808-810...
