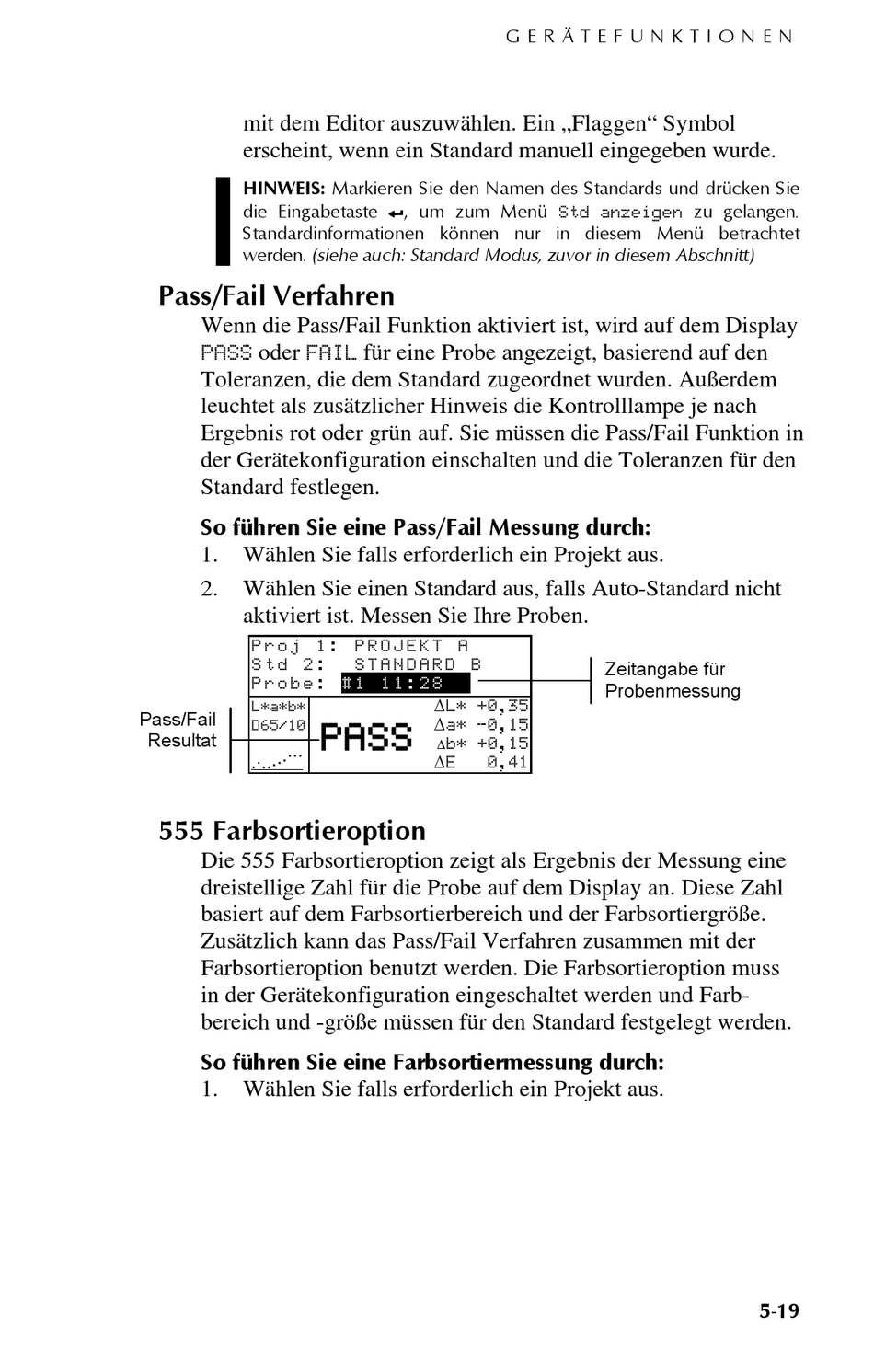

Pass/Fail Verfahren; 555 Farbsortieroption - X-Rite 962 Bedienungshandbuch

mit dem Editor auszuwählen. Ein „Flaggen" Symbol
erscheint, wenn ein Standard manuell eingegeben wurde.
HINWEIS: Markieren Sie den Namen des Standards und drücken Sie
die Eingabetaste #, um zum Menü Std anzeigen zu gelangen.
Standardinformationen können nur in diesem Menü betrachtet
werden. (siehe auch: Standard Modus, zuvor in diesem Abschnitt)

Pass/Fail Verfahren

Wenn die Pass/Fail Funktion aktiviert ist, wird auf dem Display
PASS oder FAIL für eine Probe angezeigt, basierend auf den
Toleranzen, die dem Standard zugeordnet wurden. Außerdem
leuchtet als zusätzlicher Hinweis die Kontrolllampe je nach
Ergebnis rot oder grün auf. Sie müssen die Pass/Fail Funktion in
der Gerätekonfiguration einschalten und die Toleranzen für den
Standard festlegen.
So führen Sie eine Pass/Fail Messung durch:
1. Wählen Sie falls erforderlich ein Projekt aus.
2. Wählen Sie einen Standard aus, falls Auto-Standard nicht
aktiviert ist. Messen Sie Ihre Proben.
P r o j 1 : P R O J E K T A
S t d 2 :
P r o b e :
L*a*b*
Pass/Fail
D65/10
Resultat
. ...
. . .. . .

555 Farbsortieroption

Die 555 Farbsortieroption zeigt als Ergebnis der Messung eine
dreistellige Zahl für die Probe auf dem Display an. Diese Zahl
basiert auf dem Farbsortierbereich und der Farbsortiergröße.
Zusätzlich kann das Pass/Fail Verfahren zusammen mit der
Farbsortieroption benutzt werden. Die Farbsortieroption muss
in der Gerätekonfiguration eingeschaltet werden und Farb-
bereich und -größe müssen für den Standard festgelegt werden.
So führen Sie eine Farbsortiermessung durch:
1. Wählen Sie falls erforderlich ein Projekt aus.
S T A N D A R D B
# 1 1 1 : 2 8
ΔL* +0,35
Δa* -0,15
PASS
b* +0,15
Δ
ΔE
G E R Ä T E F U N K T I O N E N
Zeitangabe für
Probenmessung
0,41
5-19
