Verwandte Anleitungen für X-Rite Ci6 Serie
Inhaltszusammenfassung für X-Rite Ci6 Serie

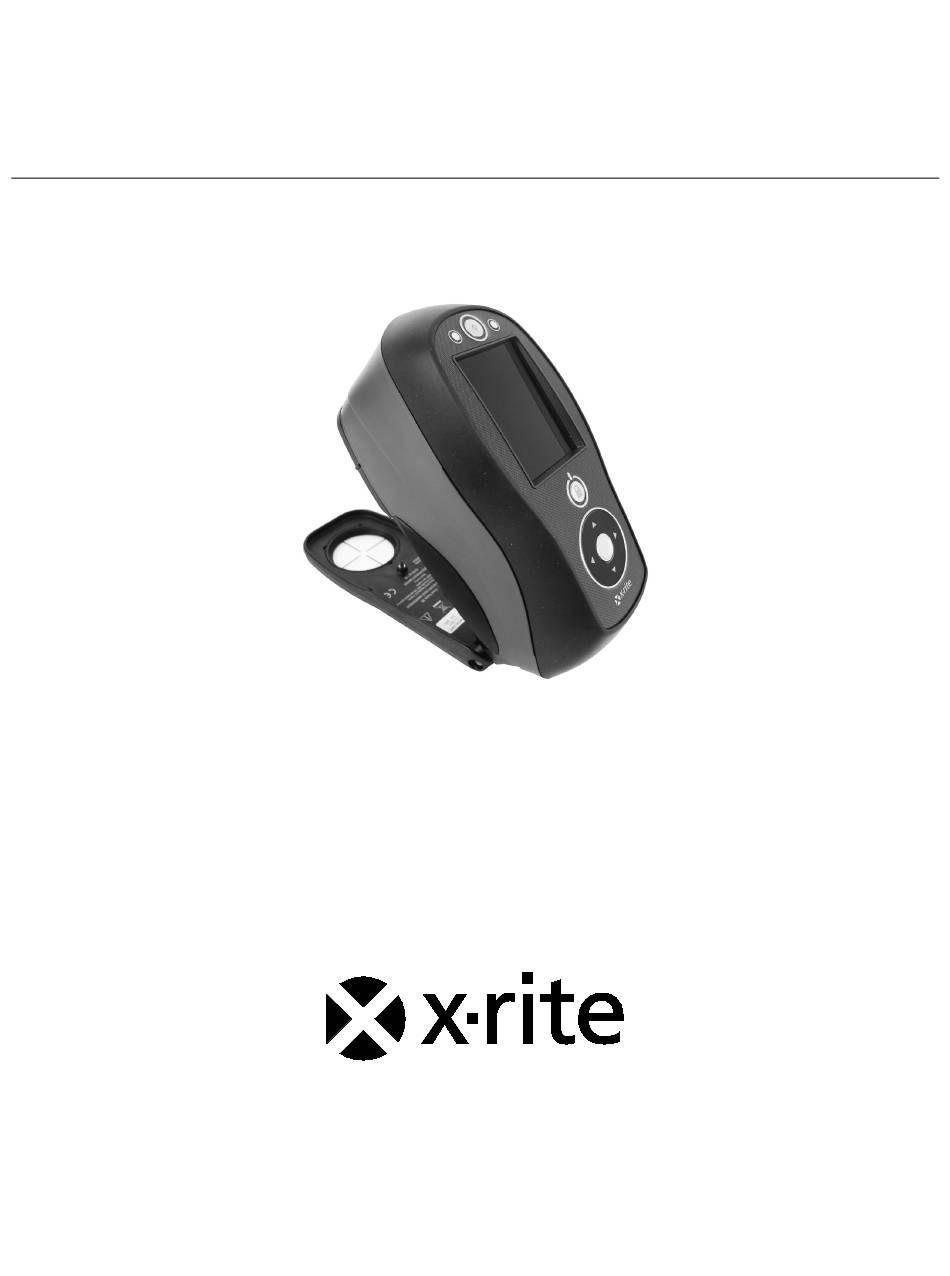

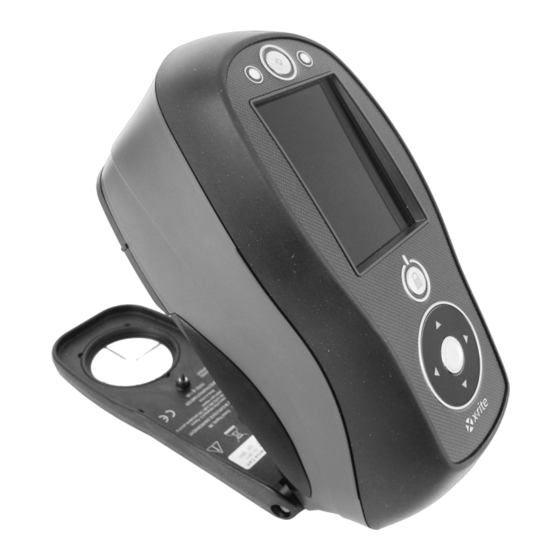

- Seite 1 Ci6x Serie Spektralfotometer (Modelle: Ci60, Ci62, Ci64 und Ci64UV) Benutzerhandbuch...
- Seite 3 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. Geräteinformationen Die Benutzung dieses Geräts auf eine Art und Weise, anders als von X-Rite, Incorporated empfohlen kann die Entwurfsintegrität und die Gerätesicherheit gefährden. WARNUNG: Dieses Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden.
- Seite 4 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Wenn Ihr Gerät mit einem Bluetooth-Transmitter ausgestattet ist, dann enthält es das folgende Modul. Microchip RN42 Microchip Technology Inc.
- Seite 5 Kraft gesetzt. Patente: www.xrite.com/ip „© 2018, X-Rite, Incorporated. Alle Rechte vorbehalten.“ X-Rite® ist eine registrierte Marke von X-Rite, Incorporated. Alle anderen erwähnten Logos, Warennamen und Marken sind das Eigentum der jeweiligen Inhaber. Garantieleistung X-Rite bietet eine zwölfmonatige (12) Gewährleistungsfrist ab der Auslieferung von X-Rite auf Material- und Verarbeitungsmängel, es sei denn anders lautende Gesetze und Bestimmungen...
- Seite 6 Kaufdatum muss vorgelegt werden als Nachweis, dass sich das Gerät noch im Garantiezeitraum befindet. Bitte versuchen Sie nicht, das Produkt auseinander zu nehmen. Alle Garantieansprüche verfallen, wenn Sie das Gerät zerlegen. Wenden Sie sich an den X-Rite-Support oder eine X-Rite- Kundendienststelle in Ihrer Nähe, wenn das Gerät nicht bzw. nicht ordnungsgemäß funktioniert, DIESE GARANTIE GILT NUR FÜR DEN KÄUFER UND SCHLIESST ALLE ANDEREN GARANTIEN AUS,...
- Seite 7 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Inhaltsverzeichnis Einleitung und Setup Lieferumfang Befestigen der Handschlaufe Ein- und ausschalten Navigation sperren Energiesparmodus Akku laden Netzteil anschließen USB-Kabel anschließen...
- Seite 8 C I 6 X S E R I E S P E K T R A L F O T O M E T E R UV-Typ (nur Ci64UV) Zeitfehler für Weißgrad (nur Ci64UV) Sprache Geräteausrichtung Standardtoleranzen Datumsformat Gerätedatum/-uhrzeit Alle Proben oder Standards löschen Werkseinstellungen wiederherstellen Modus Kalibrierung Kalibrierhinweise...
- Seite 9 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Modus Opazität Opazitätsmessung Modus Job (nur Ci64/Ci64UV) Symbol Jobmodus Jobmodus öffnen Job wählen und ausführen Anhang Serviceinformationen Reinigung des Geräts...
- Seite 10 USB und Netzteil Lieferumfang Ihr Messgerät sollte mit den nachfolgend aufgeführten Teilen geliefert worden sein. Wenden Sie sich bitte an X-Rite oder Ihren Vertragshändler, sollte eines dieser Teile fehlen oder kaputt sein. • Gerät Ci60, Ci62, Ci64 oder Ci64UV •...
- Seite 11 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Befestigen der Handschlaufe Im Lieferumfang des Geräts ist eine Handschlaufe enthalten. Die Handschlaufe wird auf der Rückseite des Geräts befestigt.
- Seite 12 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Ein- und ausschalten Verwenden Sie die Ein-/Austaste, um das Gerät einzuschalten. Drücken und halten Sie die Taste für drei Sekunden.
- Seite 13 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Energiesparmodus Das Gerät hat zwei verschiedene Energiesparmodi, um bei Nichtbenutzung Energie zu sparen. Sie können den gewünschten Modus in der Konfiguration wählen.
- Seite 14 Eingang: 100-240 V 50-60 Hz Ausgang: 12 V bei 2,5 A Netzteilanschluss Bitte verwenden Sie ausschließlich das Netzteil X-Rite SE30-277. Bei der Verwendung anderer Netzteile besteht Unfallgefahr. USB-Kabel anschließen WICHTIG: Sie müssen zuerst das Programm installieren, ehe Sie das Gerät mit Ihrem Computer verbinden.
- Seite 15 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Einstellung der Messblende (nur Ci64/Ci64UV) Das Gerät kann Messungen mit der 4 oder 8 mm-Blende durchführen (falls vorhanden). Zum Ändern der Blende drehen Sie einfach den Drehknopf und wählen ein anderes Zielfenster.
- Seite 16 C I 6 X S E R I E S P E K T R A L F O T O M E T E R BENUTZEROBERFLÄCHE Gerätesteuerung Mit der Gerätesteuerung können Sie auf die verschiedenen Betriebsmodi und Konfigurationen zugreifen und Messungen durchführen. Navigationstasten (hoch, runter, rechts, links und mittlere Taste) Verwenden Sie die Navigation, um die verschiedenen kreisförmig Sie können mit der...
- Seite 17 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Einfache Probenmessung Das Gerät kann Messungen auf nahezu jeder trockenen, sauberen Oberfläche durchführen, die mehr oder weniger eben ist.
- Seite 18 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Hauptmenü Wenn das Gerät eingeschaltet ist, dann erscheint nach der Diagnose das Hauptmenü. Das Hauptmenü...
- Seite 19 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Kopfzeile Die Kopfzeile oben im Display zeigt verschiedene Symbole an, wie zum Beispiel Gerätestatus und Einstellungen.
- Seite 20 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Netzteil ist angeschlossen, und der Akku wird aufgeladen. Das Akkusymbol zeigt einen Ladevorgang an. Das Akkusymbol hört auf zu blinken und zeigt bei voller Ladung einen ausgefüllten Akku an.
- Seite 21 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS KONFIGURATION Im Modus Konfiguration können Sie die Einstellungen des Geräts einsehen und anpassen. Vor der ersten Benutzung des Geräts sollten Sie die für Sie geeigneten Einstellungen vornehmen.
- Seite 22 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Konfigurationsmodus beenden Drücken Sie nach der Konfiguration auf den Pfeil nach Links, um die Hauptspalte zu markieren. Tippen Sie auf die Wahltaste, um wieder zum Hauptmenü...
- Seite 23 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Probenlöschung Hier können Sie wählen, ob die gemessenen Proben im Messmodus gelöscht werden dürfen oder nicht.
- Seite 24 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Signallautstärke Hiermit können Sie die Signallautstärke des Geräts ändern. Nach jeder Navigation, Messung und Kalibrierung gibt das Gerät einen Signalton aus. Mögliche Einstellungen: Aus, Leise und Laut (Standardeinstellung).
- Seite 25 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 10. Tippen Sie auf den Pfeil nach Rechts, und markieren Sie das Häkchen in der Fortschrittsanzeige.
- Seite 26 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Deaktiviert: Verbale Differenz ist deaktiviert. Lampenmodus (nur Ci64UV) Mit dieser Option können Sie den Lampenmodus für die Messung wählen. Es wird dann während der Messung UV-Licht verwendet oder nicht, was die Farbdaten beeinflusst.
- Seite 27 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Datumsformat Hiermit können Sie das Datumsformat des Geräts ändern. Mögliche Einstellungen: MM/TT/JJJJ (standardmäßig gewählt), TT/MM/JJJJ, TT.MM.YYYY, JJJJ/MM/TT und YYYY-MM-DD. HINWEIS: Das Datumsformat wird automatisch zum sprachüblichen Format geändert.
- Seite 28 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS KALIBRIERUNG Die Kalibrierung besteht aus einer Messung der weißen Keramikscheibe für die Weißkalibrierung und der Messung der Lichtfalle für die Schwarzkalibrierung.
- Seite 29 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Symbol Beenden Kalibriersymbol Symbol Weiter Anzeige, wenn die Kalibrierung nicht erforderlich ist 3. Tippen Sie auf die Pfeiltaste nach Rechts, um die Fortschrittsanzeige zu markieren. Tippen Sie auf die Pfeiltaste nach Unten, um den Weiter-Pfeil (→) zu markieren, und dann auf die Wahltaste.
- Seite 30 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 9. Drücken Sie das Gerät solange gegen den Fuß, bis im Display angezeigt wird, dass der Messvorgang abgeschlossen ist.
- Seite 31 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 9. Positionieren Sie nun das Gerät über der schwarzen Öffnung in der Kalibrierreferenz. 10. Drücken Sie das Gerät solange gegen den Fuß, bis im Display angezeigt wird, dass der Messvorgang abgeschlossen ist.
- Seite 32 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MESSMODUS Der Messmodus ist der normale Gebrauchsmodus des Geräts und wird zur Auswahl der Messoptionen, und zur Analyse und Speicherung von Messwerten verwendet.
- Seite 33 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Aktuelle Messung löschen. Mittelwertbildungsvorgang für die aktuelle Probe beenden. Blättert durch die Liste der Farbräume, die im Konfigurationsmodus gewählt werden können.
- Seite 34 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Symbol Messmodus Farbraum wählen Das Gerät bietet Ihnen verschiedene colorimetrische Systeme (Absolut und Differenz). Sie können nach der Messung verschiedene Farbräume wählen, um den Einfluss auf die Farbwerte zu sehen.
- Seite 35 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 3. Verwenden Sie die Navigation nach Oben oder Unten, um die Markierung zum gewünschten Farbraum zu verschieben.
- Seite 36 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 2. Tippen Sie auf die Wahltaste oder auf die Pfeiltaste nach Rechts, um auf den Auswahlbereich für die Lichtart-/Beobachterkombination zuzugreifen.
- Seite 37 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Projekt erstellen So erstellen Sie ein Projekt aus: 1. Verwenden Sie die Pfeiltasten nach Oben oder Unten, um die Markierung zum Symbol Projekt zu bewegen.
- Seite 38 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 9. Markieren Sie mit den Pfeiltasten nach Oben oder Unten das nächste Zeichen, und tippen Sie auf die Wahltaste.
- Seite 39 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Projekt sperren Sie können ein Projekt nach der Erstellung sperren, um die versehentliche Löschung von Standards und Proben zu vermeiden.
- Seite 40 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 7. Tippen Sie auf die Wahltaste, um das Zeichen zu wählen. 8. Tippen Sie auf die Pfeiltaste nach Links oder Rechts, um die zwei Pfeile zum nächsten Zeichen zu verschieben, und tippen Sie auf die Wahltaste.
- Seite 41 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Standard manuell wählen (durch die Nummer) Die nummerische Standardauswahl ermöglicht Ihnen die schnelle Auswahl eines anderen Standards durch Eingabe einer Nummer.
- Seite 42 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Standards werden normalerweise aus einem Programm wie Color iQC (nur Ci62 und Ci64) zum Gerät heruntergeladen.
- Seite 43 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 4. Tippen Sie auf die Wahltaste, um den Standard zu speichern. Das Fenster Standardnamen eingeben erscheint.
- Seite 44 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Methode "Manuelle Eingabe": Bei Verwendung der manuellen Eingabe werden bis zu 10 verschiedene Farbraumattribute pro Standard unterstützt.
- Seite 45 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 12. Tippen Sie auf die Wahltaste, um den Standard zu speichern. Das Fenster Standardnamen eingeben erscheint.
- Seite 46 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Manuell eingegebenen Standard bearbeiten HINWEIS: Es können nur die Standards bearbeitet werden, die manuell oder durch Messung erstellt wurden.
- Seite 47 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 3. Markieren Sie das Häkchen in der Fortschrittsanzeige. 4. Tippen Sie auf die Wahltaste, um den gewählten Standard zu löschen. Standardnamen bearbeiten So ändern Sie den Namen eines Standards: 1.
- Seite 48 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Die Toleranz ist die maximal erlaubte Abweichung von den Standardfarbwerten. Die Toleranzen werden dazu benutzt, um die Proben hinsichtlich der Farbdifferenz zu prüfen, indem nach der Messung ein Pass/Fail Signal ausgegeben wird.
- Seite 49 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 4. Tippen Sie auf die Wahltaste, um auf die Optionen zuzugreifen. 5. Verwenden Sie die Navigation nach Oben oder Unten, um durch die verschiedenen Toleranztypen zu blättern.
- Seite 50 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Der Farbsortierbereich bestimmt den Bereich der Kästchen für die 555-Farbsortierung, die benutzt und angezeigt werden. Der Bereich kann zwischen 1 und 9 eingestellt werden, für jede der drei Dimensionen.
- Seite 51 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 2. Verwenden Sie die Pfeiltasten nach Oben oder Unten, um die Markierung zum Symbol Messen zu bewegen.
- Seite 52 C I 6 X S E R I E S P E K T R A L F O T O M E T E R HINWEIS: Standardmäßig werden die fünf besten Standards angezeigt. Sie können die Anzahl in der Software ändern. So wählen Sie nach der Probenmessungen einen ähnlichen Standard: 1.
- Seite 53 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 1. Wählen Sie das Symbol Ändern , und tippen Sie dann auf die Wahltaste. 2.
- Seite 54 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 2. Platzieren Sie das Gerät auf der Probe und messen Sie. Nach der Messung wird im Display "Gemittelt 1 von 2"...
- Seite 55 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Pass-/Fail-Daten anzeigen Wenn die Pass/Fail Funktion aktiviert ist, wird auf dem Display PASS oder FAIL für eine Probe angezeigt, basierend auf den Toleranzen, die dem Standard zugeordnet wurden.
- Seite 56 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Option Pass/Fail In der Gruppe Farbraum sehen Sie die Pass/Fail-Informationen mit einer Statusübersicht der Proben.
- Seite 57 C I 6 X S E R I E S P E K T R A L F O T O M E T E R So wählen Sie die Ansicht Reflexion: 1. Verwenden Sie die Pfeiltasten nach Oben oder Unten, um die Markierung zum Symbol Farbraum zu bewegen.
- Seite 58 C I 6 X S E R I E S P E K T R A L F O T O M E T E R b* (für L*a*b*) und H* (für L*C*H*) erscheinen als Roter, Grüner, Blauer oder Gelber. Hierdurch wird angegeben in welcher Richtung sich die Probe vom Standard unterscheidet.
- Seite 59 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS VERGLEICHEN Der Modus Vergleich bietet Ihnen eine schnelle Methode um Messungen ohne Speicherung der Daten zu vergleichen.
- Seite 60 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Probenwerte Differenzwerte Verfahren Sie ebenso mit weiteren Probenmessungen. So messen Sie einen anderen Standard: 1.
- Seite 61 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS STÄRKE Der Stärke Modus berechnet die Farbestärke einer gemessenen Probe im Vergleich zum momentanen Standard.
- Seite 62 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS OPAZITÄT Der Modus Opazität wird für Mehrfachmessungen verwendet, um das Kontrastverhältnis oder die prozentuale Opazität zu bestimmen.
- Seite 63 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 6. Probe über dem weißen Teil der Opazitätskarte messen. Lassen Sie das Gerät los, wenn die Werte angezeigt werden.
- Seite 64 C I 6 X S E R I E S P E K T R A L F O T O M E T E R MODUS JOB (nur Ci64/Ci64UV) Im Jobmodus können Sie einen Auftrag wählen und ausführen, der aus einem Progamm, zum Beispiel Color iQC heruntergeladen wurde.
- Seite 65 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Job wählen und ausführen Der folgende Beispieljob wurde von Color iQC heruntergeladen. Er besteht aus drei Messschritten. HINWEIS: Sie können auf Wunsch die Proben neu messen, ehe Sie mit dem nächsten Schritt fortfahren.
- Seite 66 C I 6 X S E R I E S P E K T R A L F O T O M E T E R 2. Schritt: Bild 2. Schritt: Anweisungen 6. Die Werte für die zweite Messung erscheinen auf dem Display im gewählten Farbraum. Markieren Sie den Weiter-Pfeil ( ), und tippen Sie auf die Wahltaste.
- Seite 67 Webseite unter oder wenden Sie sich an den nächsten zuständigen www.xrite.com Vertragshändler von X-Rite. • Sie können Ihre Fragen und Probleme mit dem Gerät auch direkt an X-Rite faxen. Die Faxnummer finden Sie auf der Webseite neben der entsprechenden Filiale.
- Seite 68 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Reinigung des Geräts Das Gerät erfordert nur wenig Wartung um eine lange zuver-lässige Lebensdauer zu erreichen. So sollte das Gerät ab und zu gereinigt werden, damit Messgenauigkeit und Funktionsfähigkeit erhalten bleiben.
- Seite 69 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Reinigung des Kalibrierstandards Die Kalibrierreferenz besteht aus weißen und grünen Keramikkacheln und einer Lichtfalle. Der Kalibrierstandard sollte in regelmäßigen Abständen gereinigt werden.
- Seite 70 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Große Aussparung Pfeile Reinigung der Lichtfalle 1. Nehmen Sie die Lichtfalle auseinander, indem Sie die Verschlussclips auf den Seiten mit den Fingern zusammendrücken und ziehen.
- Seite 71 Blasen Sie kurze Stöße von sauberer, trockener Luft auf die UV-Kalibrierkachel. Ersetzen des Akkupacks Verwenden Sie nur den Lithiumakku (X-Rite Art.nr. SE15-40). Bei der Verwendung anderer Akkus besteht Unfallgefahr durch Explosion. 1. Drehen Sie das Gerät vorsichtig um, öffnen Sie den Schuh bis er vollständig geöffnet ist.
- Seite 72 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Fehlerbehebung Sollten Sie Probleme mit dem Gerät haben, dann sehen Sie bitte zuerst in der nachfolgenden Liste nach, um Hilfe zu erhalten.
- Seite 73 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Technische Daten Messgeometrie d/8°, DRS Technologie, verschiedene Blenden: 4 mm Messfleck, 6,5 mm Zielfenster 8 mm Messfleck, 14 mm Zielfenster 14 mm Messfleck, 20 mm Zielfenster Empfänger...
- Seite 74 C I 6 X S E R I E S P E K T R A L F O T O M E T E R Farbprüfung mit grüner Kachel (nur Ci62/Ci64) 1. Führen Sie zuerst eine normale Kalibrierung durch, falls Sie dies noch nicht getan haben. Informationen hierzu finden Sie im Abschnitt Kalibrierung.
- Seite 75 Schweiz Telefon (+41) 44 842 24 00 Fax (+41) 44 842 22 22 Hauptgeschäftsstelle - Asien X-Rite Asia Pacific Limited Suite 2801, 28th Floor, AXA Tower Landmark East, 100 How Ming Street Kwun Tong, Kowloon, Hong Kong Telefon (852) 2568 6283 Fax (852) 2885 8610 Bitte besuchen Sie uns unter www.xrite.com, um Informationen zu Filialen in Ihrer Nähe zu erhalten.
