Erläuterung Zu Den Produktaufklebern; Typenbezeichnung Und Serialnummer; Ce-Kennzeichnung; Montage - Vaillant flexoCOMPACT exclusive VWF 58/4 Installations- Und Wartungsanleitung

5 Montage

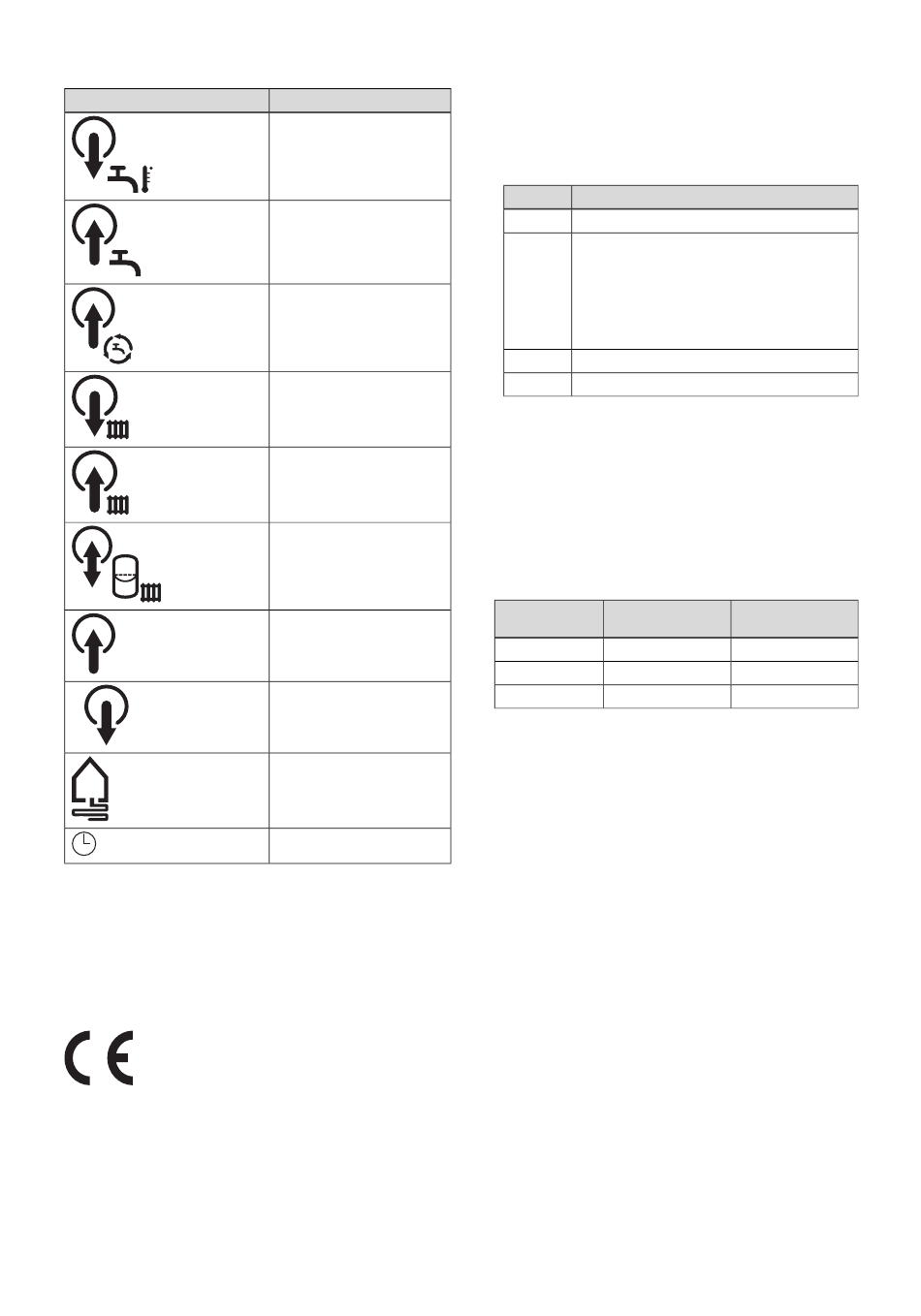

4.3 Erläuterung zu den Produktaufklebern
Symbol auf Aufkleber
A
B
4.4

Typenbezeichnung und Serialnummer

Die Typenbezeichnung und die Serialnummer befinden sich
auf einem Schild hinter der Frontklappe und auf dem Haupt-
typenschild. Die 7. bis 16. Ziffer der Serialnummer bilden die
Artikelnummer.
4.5

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
12
Bedeutung
Anschluss Warmwasser
Anschluss Kaltwasser
Anschluss Zirkulation
Anschluss Heizungsvorlauf
Anschluss Heizungsrücklauf
Anschluss Membran-Aus-
dehnungsgefäß Heizung
Anschluss von Wärmequelle
zur Wärmepumpe (Sole
warm)
Anschluss von Wärmepumpe
zur Wärmequelle (Sole kalt)
Wärmequelle Sole
EVU Sperrzeit
Installations- und Wartungsanleitung flexoCOMPACT exclusive 0020196689_02
5 Montage
5.1 Lieferumfang prüfen
1. Entfernen Sie vorsichtig Verpackung und Polsterung,
ohne dabei Produktteile zu beschädigen.
2. Prüfen Sie den Lieferumfang auf Vollständigkeit.
Anzahl Bezeichnung
1 Wärmepumpe
1 Anschlussset bestehend aus
–
2 Flachdichtungen (gelb/grün) für Heizkreis
–
4 Flachdichtungen 3/4" für Heizungs-
Ausdehnungsgefäß und Trinkwasseran-
schlüsse
–
2 O-Ring Dichtungen für Solekreis
1 Sicherheitsventil für Solekreis, 1/2", 3 bar
1 Beipack Dokumentation
5.2 Aufstellort wählen
▶
Wählen Sie einen trockenen Raum, der durchgängig
frostsicher ist, die maximale Aufstellhöhe nicht über-
schreitet und die die zulässige Umgebungstemperatur
nicht unter- oder überschreitet.
– Zulässige Umgebungstemperatur: 7 ... 25 ℃
–
Zulässige relative Luftfeuchte: 40 ... 75 %
▶
Stellen Sie sicher, dass der Aufstellraum das geforderte
Mindestvolumen hat.
Wärmepumpe Kältemittelfüll-
menge R 410 A
VWF 58/4 1,50 kg
VWF 88/4 2,40 kg
VWF 118/4 2,50 kg
▶
Achten Sie darauf, dass die erforderlichen Mindest-
abstände eingehalten werden können.
▶
Berücksichtigen Sie bei der Auswahl des Aufstellorts,
dass die Wärmepumpe im Betrieb Schwingungen auf
den Boden oder auf in der Nähe liegende Wände über-
tragen kann.
▶
Stellen Sie sicher, dass der Boden eben und ausreichend
tragfähig ist, um das Gewicht der Wärmepumpe inkl.
eines Warmwasserspeichers tragen zu können.
▶
Sorgen Sie dafür, dass eine zweckmäßige Leitungsfüh-
rung (sowohl sole-, warmwasser- als auch heizungssei-
tig) erfolgen kann.
Minimaler Auf-
stellraum
3,41 m³
5,45 m³
5,68 m³
