5 Montage
A
B

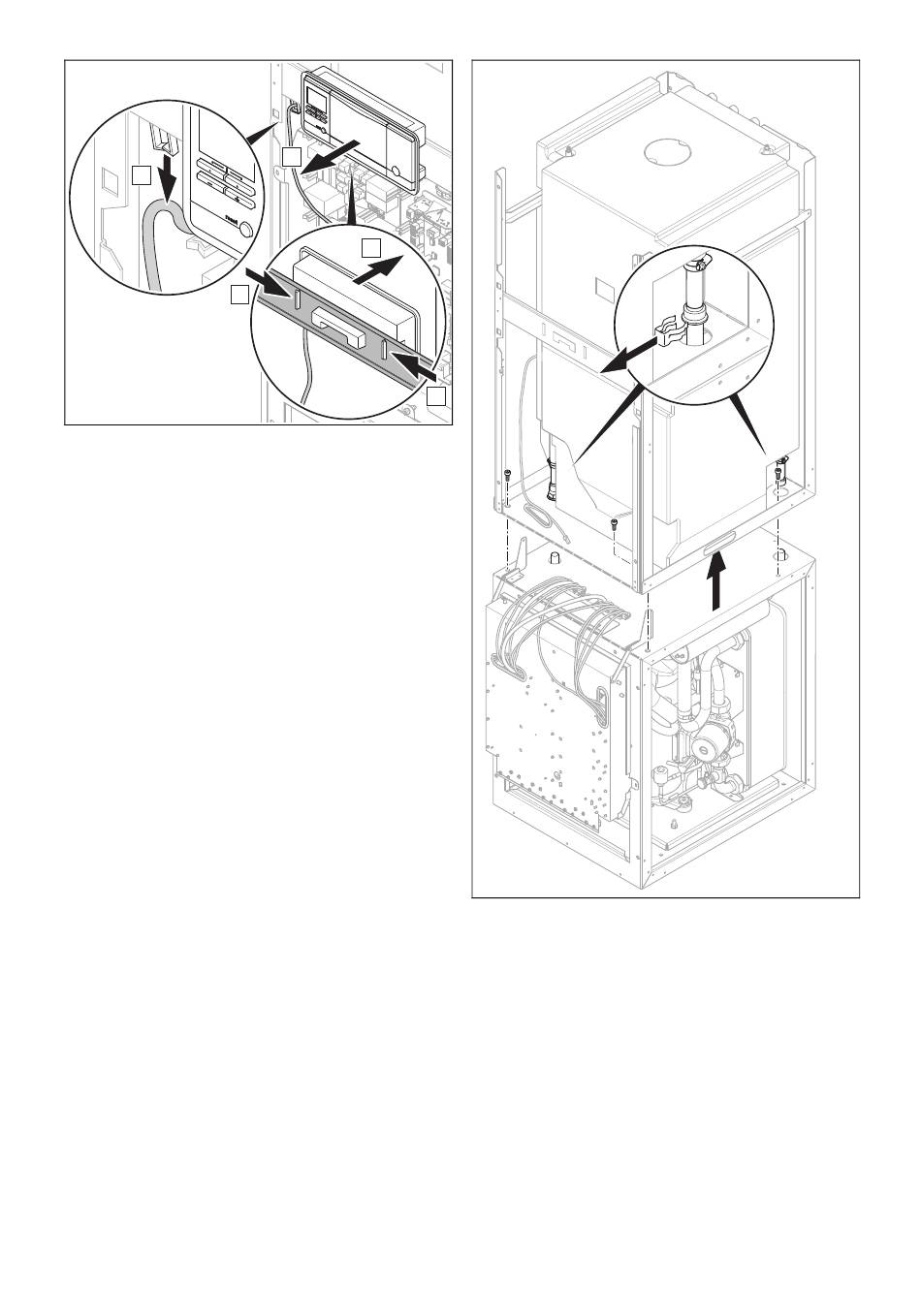

10. Lösen Sie das Kabel des Bedienfelds aus der Kabel-
führung und ziehen Sie es heraus. Lösen Sie das Bedi-
enfeld aus dem Halter und nehmen Sie es ab.
16
C
C
B
Installations- und Wartungsanleitung flexoCOMPACT exclusive 0020196689_02
2x
11. Ziehen Sie auf beiden Seiten die Klammern zur Verbin-
dung von Heizungsvorlauf und -rücklauf mit dem Spei-
cher ab.
12. Drehen Sie vier Schrauben zur Verbindung der beiden
Module heraus.
13. Heben Sie das obere vom unteren Modul ab.
14. Transportieren Sie die Produktteile zum Aufstellort.
(→ Seite 14)
15. Stellen Sie das Produkt auf. (→ Seite 17)
16. Montieren Sie das obere Modul wieder auf das untere
Modul und stellen Sie die Anschlüsse wieder her.
17. Montieren Sie auf jeden Fall wieder alle Verbindungs-
schrauben der Module.
18. Montieren Sie das Bedienfeld.
19. Stellen Sie die getrennten elektrischen Anschlüsse
wieder her.
