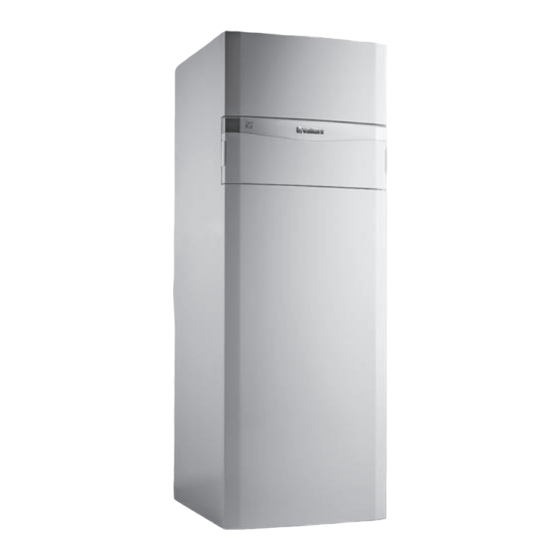

- Seite 1 Installations- und Wartungsanleitung Für den Fachhandwerker Installations- und Wartungsanleitung flexoCOMPACT VWF ..8/4 DE, AT, CHde Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑28 10 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt VRC DCF installieren........... 30 8.10 Optionales Zubehör installieren......30 Sicherheit ............. 4 8.11 Elektroinstallation prüfen ........30 Handlungsbezogene Warnhinweise ...... 4 8.12 Installation abschließen ........30 Zielgruppe.............. 4 Inbetriebnahme ..........31 Erforderliche Personalqualifikation ......4 Bedienkonzept ............. 31 Allgemeine Sicherheitshinweise ...... - Seite 3 Inhalt Zweikreis-Stromversorgung Wärmepumpen-Tarif 3 N PE 400 V (Elektroplan 4)............ 41 Übersicht Fachhandwerkerebene ....41 Statuscodes – Übersicht........47 Fehlercodes............49 Kennwerte Externer Temperatursensor VR 10..............54 Kennwerte Interne Temperatursensoren ..55 Kennwerte Außentemperatursensor VRC DCF ..............56 Wärmepumpenschema ........57 Technische Daten ..........
-
Seite 4: Sicherheit
Radiatoren keine Installation, Montage und Demontage, In- ausreichende Wärmeübertragungsfläche zur betriebnahme, Wartung, Reparatur und Verfügung steht. Außerbetriebnahme von Vaillant Produk- Die bestimmungsgemäße Verwendung be- ten und Zubehören dürfen nur autorisierte inhaltet: Fachhandwerker durchführen. – das Beachten der beiliegenden Betriebs-,... - Seite 5 Sicherheit 1 auch jede unmittelbare kommerzielle und 1.4.6 Verletzungsgefahr durch industrielle Verwendung. Verätzungen mit Soleflüssigkeit Achtung! Die Soleflüssigkeit Ethylenglykol ist gesund- heitsschädlich. Jede missbräuchliche Verwendung ist unter- sagt. ▶ Vermeiden Sie Haut- und Augenkontakt. ▶ Tragen Sie Handschuhe und Schutzbrille. 1.4.2 Gefahr durch Fehlbedienung ▶...
- Seite 6 1 Sicherheit Bei unzureichender Tragfähigkeit kann das 1.4.13 Verletzungsgefahr durch Erfrierungen bei Berührung mit Produkt umfallen. Kältemittel vermeiden Undichtigkeiten an den Anschlüssen können hierbei Lebensgefahr bedeuten. Das Produkt wird mit einer Betriebsfüllung des Kältemittels R 410 A geliefert. Austreten- ▶ Sorgen Sie dafür, dass das Produkt eben des Kältemittel kann bei Berühren der Aus- auf der Montagefläche aufliegt.
-
Seite 7: Vorschriften (Richtlinien, Gesetze, Normen)
Sicherheit 1 ▶ Sorgen Sie dafür, dass nur offiziell zertifi- zierte Fachhandwerker mit entsprechender Schutzausrüstung Wartungsarbeiten und Eingriffe in den Kältemittelkreis durchführt. ▶ Lassen Sie das im Produkt enthaltene Käl- temittel durch einen zertifizierten Fach- handwerker den Vorschriften entspre- chend recyceln oder entsorgen. Vorschriften (Richtlinien, Gesetze, Normen) ▶... -
Seite 8: Hinweise Zur Dokumentation
2 Hinweise zur Dokumentation Hinweise zur Dokumentation Systemübersicht Mitgeltende Unterlagen beachten Aufbau Wärmepumpensystem ▶ Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt... -
Seite 9: Funktionsweise
Systemübersicht 3 besteht die Möglichkeit der aktiven Kühlung mittels Kreis- Funktionsweise laufumkehr. Die Wärmepumpe kann an drei verschiedene 3.2.1 Wärmepumpe Wärmequellentypen angeschlossen werden. Hierzu zählen die Außenluft, die Erdwärme und das Grundwasser mit Hilfe einer dazwischen geschalteten Übergabestation. 3.1.1 Wärmepumpe –... -
Seite 10: Witterungsgeführter Systemregler
3 Systemübersicht Da Wärmeenergie nur von einem Körper höherer Tempe- Bei Bedarf kann über das Wärmepumpendisplay die inte- ratur auf einen Körper niedrigerer Temperatur übergehen grierte Elektro-Zusatzheizung in verschiedenen Leistungs- kann, muss das Kältemittel im Verdampfer eine niedrigere stufen freigeschaltet werden. Die Ansteuerung der Elektro- Temperatur als die Wärmequelle besitzen. -
Seite 11: Hochdruckpressostat Im Kältekreis
Produktbeschreibung 4 Produktbeschreibung 3.3.5 Pumpenblockier- und Ventilblockierschutz Diese Funktion verhindert ein Festsetzen der Pumpen für CE-Kennzeichnung Heizwasser und Sole und aller Umschaltventile. Die Pumpen und die Ventile, die 23 Stunden lang nicht in Betrieb waren, werden nacheinander für die Dauer von 10 ‑ 20 Sekunden eingeschaltet. -
Seite 12: Erläuterung Zu Den Produktaufklebern
4 Produktbeschreibung Erläuterung zu den Produktaufklebern Produktaufbau 4.5.1 Vorderansicht geöffnet Symbol auf Aufkleber Bedeutung Anschluss Warmwasser Anschluss Kaltwasser Anschluss Zirkulation Anschluss Heizungsvorlauf Anschluss Heizungsrücklauf Anschluss Membran-Aus- dehnungsgefäß Heizung Anschluss Von Wärmequelle zur Wärmepumpe (Sole warm) Anschluss Von Wärme- pumpe zur Wärmequelle (Sole kalt) Wärmequelle Sole Leitungsführungskanal... -
Seite 13: Rückansicht
Montage 5 4.5.2 Rückansicht Anzahl Bezeichnung Beipack Dokumentation Aufstellort wählen ▶ Wählen Sie einen trockenen Raum, der durchgängig frostsicher ist, die maximale Aufstellhöhe nicht über- schreitet und die die zulässige Umgebungstemperatur nicht unter- oder überschreitet. – Maximale Aufstellhöhe: 2000 m über Normalhöhen- null –... -
Seite 14: Abmessungen
5 Montage Abmessungen 100 100 90 115 115 Installations- und Wartungsanleitung flexoCOMPACT 0020196689_00... -
Seite 15: Mindestabstände
Montage 5 ▶ Mindestabstände Verwenden Sie eine Rampe, um mit der Sackkarre von der Palette zu fahren, z. B. ein Kantholz und ein stabiles Brett. Produkt ggf. in zwei Module trennen Demontieren Sie die Frontverkleidung. (→ Seite 17) 300 mm 50 mm Demontieren Sie den Verkleidungsdeckel und die Sei- tenverkleidungen. -
Seite 16: Produkt Aufstellen
5 Montage Produkt aufstellen 0-10 mm Verbinden Sie ggf. die getrennten Module wieder mit- einander. Richten Sie das Produkt durch Einstellen der Stellfüße waagerecht aus. Tragegriffe entfernen ▶ Schneiden Sie die Tragegriffe ab und werfen Sie sie weg. Trennen Sie das Temperaturfühlerkabel am Stecker im Kabelbaum. -
Seite 17: Frontverkleidung Demontieren
Montage 5 Frontverkleidung demontieren Demontieren die Frontklappe des Bedienfelds, indem Sie mit beiden Händen in die Griffmulden fassen und die Frontklappe nach vorn abziehen. Ziehen Sie den oberen und den unteren Teil der Front- verkleidung jeweils etwas nach vorn ab und heben Sie ihn nach oben heraus. -
Seite 18: Kältekreisabdeckung Demontieren
6 Hydraulikinstallation durchführen Hydraulikinstallation durchführen Wenn Sie aktive Kühlung mit der Wärmequelle Erdreich einsetzen wollen, dann stellen Sie sicher, dass die Boh- rung/Erdsonde dafür geeignet ist und beachten Sie die nationalen Richtlinien und Gesetze. Der Einsatz von Flächenkollektoren bei aktiver Kühlung ist verboten. Spülen Sie die Heizungsanlage vor dem Anschluss der Wärmepumpe sorgfältig durch, um mögliche Rück- stände zu entfernen, die sich in der Wärmepumpe abla-... -
Seite 19: Wärmepumpe An Solekreis Anschließen
Anlage befüllen und entlüften 7 Vorsicht! Hinweis Vaillant empfiehlt die Installation der Vaillant Beschädigungsgefahr durch Ablagerung Wärmepumpen-Solebefüllstation (bei von Magnetit! Installation des Grundwassermoduls nicht Bei Heizungsanlagen mit Stahlrohren, stati- erforderlich). Dadurch ist eine vorbereitende schen Heizflächen und / oder Pufferspeicher- Teilentlüftung des Solekreises möglich, z. - Seite 20 7 Anlage befüllen und entlüften ▶ ▶ Verwenden Sie keine ungeeigneten Frost- Wenn Sie sedimentierende Stoffe festellen, dann müssen und Korrosionsschutzmittel, Biozide und Sie die Anlage abschlammen. ▶ Dichtmittel. Kontrollieren Sie mit einem Magnetstab, ob Magnetit (Eisenoxid) vorhanden ist. ▶ Wenn Sie Magnetit feststellen, dann reinigen Sie die An- Bei ordnungsgemäßer Verwendung folgender Zusatzstoffe lage und treffen Sie geeignete Maßnahmen zum Korro-...
-
Seite 21: Solekreis Befüllen Und Entlüften
Sie sich diesbezüglich bei den zuständigen Behör- kreises zu. den. 10. Entlüften Sie den Heizkreis an den dafür vorgesehenen Vaillant erlaubt den Betrieb der Wärmepumpe nur mit den Stellen. genannten Soleflüssigkeiten. 11. Betätigen Sie die beiden Entlüftungsventile oben am Alternativ sind bei Vaillant auch entsprechende Fertiggemi- integrierten Speicher sofort zu Beginn des Befüllens,... -
Seite 22: Elektroinstallation
8 Elektroinstallation 7.2.2 Solekreis befüllen 7.2.4 Druck im Solekreis aufbauen Setzen Sie den Solekreis mit der Befüllpumpe (67) unter Druck. Hinweis Für einen einwandfreien Betrieb des So- lekreises ist ein Fülldruck von 0,15 MPa (1,7 bar) erforderlich. Das Sicherheitsventil öffnet bei 0,3 MPa (3 bar). Lesen Sie den Druck an einem Manometer (bauseits) –... -
Seite 23: Ebus-Leitungen Verlegen
Elektroinstallation 8 ▶ Schließen Sie das Produkt für die Stromversorgung ent- sprechend dem Typenschild an ein dreiphasiges 400-V- Drehstromnetz mit einem Null- und einem Erdleiter pha- senrichtig an. ▶ Sichern Sie diesen Anschluss mit genau den Werten ab, die in den Technischen Daten angegeben sind. ▶... -
Seite 24: Schaltkasten Öffnen
8 Elektroinstallation Schaltkasten öffnen Multifunktionsmodul Netzanschlussleiter- VR 40 (2 aus 7) (optio- platte nal)** ** Relais 1 dient als Fehlerkontaktan- schluss/Alarmausgang der Wärmepumpe. Die Funktion von Relais 2 ist im Systemregler einstellbar. Leiterplatte Anlauf- strombegrenzer Stromversorgung herstellen Führen Sie die Stromversorgungsleitung(en) durch die Löcher in der Produktrückwand. -
Seite 25: Zweikreis-Stromversorgung Wärmepumpen-Tarif 3 N Pe 400 V Anschließen
Elektroinstallation 8 – 8.4.4 Zweikreis-Stromversorgung Max. Schaltleistung am Steckerausgang: 1 A ▶ Wärmepumpen-Tarif 3 N PE 400 V Schließen Sie die Temperatursensoren an den Klemmen anschließen VV (Saugbrunnen) und RR (Schluckbrunnen) an. Entfernen Sie die werksseitig installierte Über- Hinweis brückungsleitung von X103 zu X102. (→ Seite 41) An diese Temperatursensoren zur Überwa- Schließen Sie die permanente Stromversorgung an den chung der Wärmequelle sind keinerlei Funktio-... -
Seite 26: Netzanschlussleiterplatte
8 Elektroinstallation Netzanschlussleiterplatte Hinweis Die Gesamtstromaufnahme aller angeschlossenen externen Verbraucher (u. a. X141, X143, X144, X145) darf 2,4 A nicht überschreiten! [X102] Netzanschluss 400 V interne Elektro-Zusatz- [X110] Netzanschluss 230-V-Elektronik Netzan- heizung schlussleiterplatte (TB) und Reglerleiterplatte (HMU) [X110B] Optionale Brücke zu X110 (230-V-Versor- [X110A] Brücke zu X110 (230-V-Versorgung der gung der Elektronik) Elektronik) - Seite 27 Elektroinstallation 8 [X145] Externe Zusatzheizung [X202] (nicht benutzt) [X1A] 230-V-Versorgung Reglerleiterplatte [X90] (nicht benutzt) [X144] Externes 3-Wege-Ventil [X140] Anschluss 3-Wege-Umschaltventil für passi- ves Kühlmodul [X105] Anschluss Kompressor mit Anlaufstrom- [X142] 3-Wege-Mischventil passives Kühlmodul begrenzer [X20A] Anschluss Kommunikationsleitung Reglerlei- [X104] Anschluss interne Elektro-Zusatzheizung terplatte [X131] Anschluss optionaler externer Soledruck- LED Sicherheitsschalter Kompressor...
-
Seite 28: Reglerleiterplatte
8 Elektroinstallation Reglerleiterplatte [X23] Anschluss EEV (Expansionsventil) [X24] (nicht benutzt) [X40] Randstecker VR40 (Signalleitungen) [X41] Randstecker externe Sensoren (Außentempe- ratursensor, DCF, Systemsensor, Multifunktionsein- [X51] Randstecker Anschluss Display gang (im Systemregler einstellbar)) [X30] eBUS-Verbindung/Diagnoseschnittstelle [X26] Sensorkabelbaum (VR 900) [X100/S20] Maximalthermostat [X25] Modbus-Stecker, zur Steuerung des Anlauf- strombegrenzers [X100/S21] EVU-Kontakt [X31] (nicht benutzt) - Seite 29 Elektroinstallation 8 [X20] Datenverbindung zur Netzanschlussleiterplatte [X1] 230-V-Versorgung der Reglerleiterplatte und Spannungsversorgung des Anlaufstrombegren- [F1] Sicherung F1 T 4A/250 V zers [X12] Randstecker 230-V-Versorgung für optionalen [X14] Anschluss Zirkulationspumpe VR 40 [X15] Anschluss internes 3-Wege-Ventil Warmwas- [X22] Anschluss Sensorkabelbaum (u. a. Anschluss ser (DHW) für internen VR 10 Speichertemperatursensor und [X13] Anschluss interne Solepumpe...
-
Seite 30: Systemregler Und Zubehör An Die Elektronik Anschließen
8 Elektroinstallation Systemregler und Zubehör an die VRC DCF installieren Elektronik anschließen ▶ Installieren Sie den VRC DCF-Empfänger entsprechend der Installationsanleitung des Systemreglers. Montieren Sie den Systemregler entsprechend der bei- liegenden Installationsanleitung. 8.10 Optionales Zubehör installieren Wenn Sie das Produkt für den Transport in Module auf- geteilt haben, dann stecken Sie die Steckverbindung Führen Sie die Leitungen durch die Durchführungen in des Speichertemperaturfühlerkabels wieder zusammen. -
Seite 31: Inbetriebnahme
Inbetriebnahme 9 Inbetriebnahme 9.3.3 Kühlungstechnik einstellen Sie müssen die installierte Kühlungstechnik einstellen. Bedienkonzept Die aktive Kühlung ist bei Verwendung der Wärmequelle → Betriebsanleitung Erdreich/Sole auf 40 °C Soleaustrittstemperatur begrenzt, um die Quelle/Sondenbohrung zu schützen. Wenn diese Wärmepumpe in Betrieb nehmen Temperatur überschritten wird (>40 °C), dann schaltet der aktive Kühlbetrieb aus. -
Seite 32: 10 Anpassung An Die Heizungsanlage
1 Gradminute [°min] = 1 K Temperaturdifferenz im Verlauf möglicht einen effizienten Betrieb der Gebäudekreispumpe, von 1 Minute da sich die Pumpendrehzahl dem hydraulischen Widerstand des Systems anpasst. Vaillant empfiehlt, diese Einstellung Bei einem bestimmten Wärmedefizit (unter dem Menüpunkt beizubehalten. Konfiguration→ Kompressorstart ab ) startet die Wärme- pumpe und schaltet erst wieder ab, wenn die zugeführte... -
Seite 33: Restförderhöhe Gebäudekreispumpe
Anpassung an die Heizungsanlage 10 10.2.2 Restförderhöhe Gebäudekreispumpe 10.2.2.3 Restförderhöhe Gebäudekreispumpe VWF 11x/4 bei Nennvolumenstrom 10.2.2.1 Restförderhöhe Gebäudekreispumpe VWF 5x/4 bei Nennvolumenstrom Wärmequelle Luft Restförderhöhe in hPa (mbar) Wärmequelle Erdreich Wärmequelle Luft Restförderhöhe in hPa Pumpenleistung in % Wärmequelle Grund- (mbar) Wärmequelle Erdreich Pumpenleistung in %... -
Seite 34: Restförderhöhe Umweltkreispumpe Vwf 8X/4 Bei Nennvolumenstrom
10 Anpassung an die Heizungsanlage 10.3 Vorlauftemperatur im Heizbetrieb einstellen Wärmequelle Grund- Restförderhöhe in hPa wasser (mbar) (ohne angeschlossenen Regler) Pumpenleistung in % Schalten Sie den manuellen Betrieb frei. – Menü → Fachhandwerkerebene → Konfiguration 10.2.4.2 Restförderhöhe Umweltkreispumpe → Freigabe Notbetrieb VWF 8x/4 bei Nennvolumenstrom Drücken Sie ( ). -
Seite 35: 11 Inspektion Und Wartung
Wenn Sie häufigen Druckverlust beobachten, dann ermit- des Produkts. Daher empfehlen wir dringend den Einbau von teln und beseitigen Sie die Ursache. Vaillant Originalersatzteilen. Informationen über die verfüg- baren Vaillant Originalersatzteile erhalten Sie unter der auf 11.5 Fülldruck des Solekreis prüfen und der Rückseite angegebenen Kontaktadresse. -
Seite 36: 12 Störungsbehebung
12 Störungsbehebung 12 Störungsbehebung 12.7 Aktorenprüfung durchführen Menü → Fachhandwerkerebene → Testmenü → 12.1 Live Monitor (aktuellen Produktstatus) Sensor/Aktortest anzeigen Mit Hilfe des Sensor-/Aktortests können Sie die Funktion Menü → Live Monitor von Komponenten der Heizungsanlage prüfen. Sie können – mehrere Aktoren gleichzeitig ansteuern. -
Seite 37: Kältemittel Entsorgen Lassen
Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetrei- ber) Der flächendeckende Werkskundendienst für ganz Öster- reich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Werks- kundendiensttechniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit. Gültigkeit: Schweiz... -
Seite 38: Anhang
Anhang Anhang Ungesperrte Stromversorgung 3 N PE 400 V (Elektroplan 1) X110B L2 L1 L1 L2 X102 X101 X110 X110A X103 L1 L2 Stromversorgung interne Elektro-Zusatzheizung X101 Hauptnetzanschluss Kompressor Stromversorgung Steuerung X103 optionaler Spannungsausgang zur internen Elektro- Zusatzheizung (X102) permanente Stromversorgung X102 Netzanschluss interne Elektro-Zusatzheizung X110A... -
Seite 39: B Zweikreis-Stromversorgung Sondertarif A - 3 N Pe 400 V (Elektroplan 2)
Anhang Zweikreis-Stromversorgung Sondertarif A - 3 N PE 400 V (Elektroplan 2) L2 L1 L1 L2 X102 X101 X110 X110A X110B X103 permanente Stromversorgung interne Elektro-Zu- X110B optionaler Spannungsausgang zur Reglerleiterplatte satzheizung (X110) Stromversorgung Steuerung X101 Hauptnetzanschluss Kompressor gesperrte Stromversorgung X103 optionaler Spannungsausgang zur internen Elektro- Zusatzheizung (X102) -
Seite 40: C Zweikreis-Stromversorgung Sondertarif B - 3 N Pe 400 V (Elektroplan 3)
Anhang Zweikreis-Stromversorgung Sondertarif B - 3 N PE 400 V (Elektroplan 3) X110B L2 L1 L1 L2 X102 X101 X110 X110A X103 L1 L2 gesperrte Stromversorgung interne Elektro-Zusatz- X110B optionaler Spannungsausgang zur Reglerleiterplatte heizung (X110) permanente Stromversorgung Steuerung X101 Hauptnetzanschluss Kompressor gesperrte Stromversorgung X103 optionaler Spannungsausgang zur internen Elektro-... -
Seite 41: Zweikreis-Stromversorgung Wärmepumpen-Tarif 3 N Pe 400 V (Elektroplan 4)
Anhang Zweikreis-Stromversorgung Wärmepumpen-Tarif 3 N PE 400 V (Elektroplan 4) X110B L2 L1 L1 L2 X102 X101 X110 X110A X103 gesperrte Stromversorgung interne Elektro-Zusatz- X110B optionaler Spannungsausgang zur Reglerleiterplatte heizung (X110) Stromversorgung Steuerung X101 Hauptnetzanschluss Kompressor permanente Stromversorgung X103 optionaler Spannungsausgang zur Zusatzheizung (X102) X110A optionaler Spannungsausgang zur Reglerleiterplatte... - Seite 42 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Gebäudepumpe Std. aktueller Wert Gebäudepumpe Starts aktueller Wert Umweltpumpe Std. aktueller Wert Umweltpumpe Starts aktueller Wert 4-Wege-V. Std. aktueller Wert 4-Wege-V. Schaltv. aktueller Wert Lüfter 1 Std. aktueller Wert Lüfter 1 Starts aktueller Wert...
- Seite 43 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. T.19 Enteiser 1 (nur bei Umwelt- aus, an kreistyp Luft/Sole!) Kältekreisaktoren T.32 4-Wege-Ventil (nur bei akti- offen geschlos- offen, geschlossen geschlossen ver Kühlung!) T.33 Position: EEV T.34 Position: EEV-VI Weitere Aktoren T.45 Fehlerausgang aus, an...
- Seite 44 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. −40 ℃ T.121 Kompressorauslasstempe- ratur −40 ℃ T.122 Kompressoreinlasstempe- ratur −40 ℃ T.123 Temperatur EEV-VI Einlass −40 ℃ T.124 Temperatur EEV-VI Aus- lass T.127 Hochdruck bar (abs) −40 ℃...
- Seite 45 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Leistungsgr. Heizst. extern 400 V 3 Phasen – extern – 2 kW – 3,5 kW – 5,5 kW – 7 kW – 9 kW Umweltpumpe Sollwert Luft/Sole –...
- Seite 46 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Softwareversion aktueller Wert der xxxx.xx.xx Reglerleiterplatte (HMU xxxx) und des Displays (AI xxxx) Softwareversion der Netzanschlussleiter- platte TB Softwareversion des Anlaufstrombegren- zers ICL Softwareversion der ersten Lüftereinheit OMU1 Softwareversion der zweiten Lüftereinheit...
-
Seite 47: Statuscodes - Übersicht
Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Prüfprogramm Entlüften Gebäu- Test nicht Test aktiv Test nicht aktiv, Test Test nicht aktiv dekreis aktiv aktiv Prüfprogramm Entlüften Umwelt- Test nicht Test aktiv Test nicht aktiv, Test Test nicht aktiv kreis aktiv... - Seite 48 Anhang Statuscode Bedeutung Anzeigen bezogen auf die Kommunikation S.211 Verbindungsfehler: Display nicht erkannt S.212 Verbindungsfehler: Regler nicht erkannt S.213 Verbindungsfehler: Lüfter 1 nicht erkannt S.215 Verbindungsfehler: TMB nicht erkannt S.216 Verbindungsfehler: ASB nicht erkannt Anzeigen bezogen auf den Umweltkreis S.242 Umweltkreis: Auslasstemperatur zu nied- S.246 Umweltkreis: Druck zu niedrig...
-
Seite 49: Fehlercodes
Anhang Fehlercodes Hinweis Bei den seltenen Fehlern, die ursächlich auf Komponenten im Kältekreis zurückzuführen sind, benachrichtigen Sie den Kundendienst. Behebung Code Bedeutung Ursache – – F.070 ungültige Gerätekennung Tausch der Regelungsplatine und Korrekte Gerätekennung einstellen Displayplatine – – F.086 Gebäudekreis: Sperrkontakt S20 Kontakt S20 an Wärmepumpen- Maximale Vorlauftemperatur für di- offen... - Seite 50 Anhang Behebung Code Bedeutung Ursache – – F.708 Verbindungsfehler: Lüftereinheit 1 Keine eBUS-Verbindung zur Lüfter- eBUS-Verbindung zur Lüftereinheit einheit prüfen Die Wärmepumpe darf nicht über einen Buskoppler VR 32 mit dem eBUS verbunden werden. – Adressschalterposition auf der Leiterplatte der Lüftereinheit 1 prü- fen.
- Seite 51 Anhang Behebung Code Bedeutung Ursache – – F.723 Gebäudekreis: Druck zu niedrig Druckverlust im Gebäudekreis durch Gebäudekreis auf Undichtigkeiten Leckage oder Luftpolster prüfen – – Gebäudekreis-Drucksensor defekt Wasser nachfüllen, entlüften – Steckkontakt auf der Leiterplatte und am Kabelbaum prüfen – Drucksensor auf korrekte Funktion prüfen –...
- Seite 52 Anhang Behebung Code Bedeutung Ursache – – F.735 Verdampfungstemperatur zu hoch Temperatur im Umweltkreis (Heiz- Fremdwärmeeintrag verringern oder betrieb) bzw. Gebäudekreis (Kühlbe- unterbinden trieb) zu hoch für Kompressorbetrieb – Enteiser prüfen (heizt obwohl Aus im – Einspeisung von Fremdwärme in den Sensor-/Aktortest?) –...
- Seite 53 Anhang Behebung Code Bedeutung Ursache – – F.787 Umweltkreis: Druckwächter offen Druckverlust im Umweltkreis durch Umweltkreis auf Undichtigkeiten prü- Leckage oder Luftpolster – – Umweltkreis-Druckwächter defekt Medium (Sole/Wasser) nachfüllen, entlüften – Schraubkontakt auf der Leiterplatte prüfen – Druckwächter auf korrekte Funktion prüfen –...
-
Seite 54: Kennwerte Externer Temperatursensor Vr 10
Anhang Behebung Code Bedeutung Ursache – – F.1119 Kompressor: Fehler Anlaufstrom- Anlaufstrombegrenzer defekt oder sämtliche Steckkontakte prüfen begr. falsch angeschlossen – Verbidnung ASB-Kompressor prüfen – – zu niedrige Netzspannung Verbindung ASB-Reglerplatine prü- – Austausch ASB – – F.1120 Heizstab: Phasenausfall Sicherung defekt. -
Seite 55: Kennwerte Interne Temperatursensoren
Anhang Temperatur (°C) Widerstand (Ohm) Kennwerte Interne Temperatursensoren Temperatur (°C) Widerstand (Ohm) 327344 237193 173657 128410 95862 72222 54892 42073 32510 25316 19862 15694 12486 10000 8060 6535 5330 4372 3605 2989 2490 2084 1753 1481 1256 1070 0020196689_00 flexoCOMPACT Installations- und Wartungsanleitung... -
Seite 56: Kennwerte Außentemperatursensor Vrc Dcf
Anhang Kennwerte Außentemperatursensor VRC DCF Temperatur (°C) Widerstand (Ohm) 2167 2067 1976 1862 1745 1619 1494 1387 1246 1128 1020 Installations- und Wartungsanleitung flexoCOMPACT 0020196689_00... -
Seite 57: Wärmepumpenschema
Anhang Wärmepumpenschema TT 20 PT 20 TT 21 TZ 21 TT 50 FLT1 TT 11 PT 11 PZ 11 TZ 11 PT 10 TT 10 FLT2 TT 31 TT 30 PT 30 Zirkulationsanschluss Sole warm Kaltwasseranschluss Sole kalt Warmwasseranschluss Kompressor Anschluss Membran-Ausdehnungsgefäß... -
Seite 58: Technische Daten
Anhang FLT2 Filter TT17 Temperaturfühler Elektronisches Expansionsventil Austritt Verflüssiger TT20 Temperaturfühler Heizungsrücklauf Verdampfer TT21 Temperaturfühler Heizungsvorlauf Verdampfer für Zwischeneinspritzung TT30 Temperaturfühler Quelleneintritt Elektro-Zusatzheizung TT31 Temperaturfühler Quellenaustritt PT10 Niederdrucksensor TT50 Temperaturfühler Speicher PT11 Hochdrucksensor TZ11 Temperaturschalter Kompressorauslass PT20 Drucksensor Heizkreis TZ21 Temperaturschalter Sicherheitstemperaturbegrenzer PT30 Drucksensor Sole... - Seite 59 Anhang Hydraulik VWF 58/4 VWF 88/4 VWF 118/4 G 1 1/2 ″ G 1 1/2 ″ G 1 1/2 ″ Anschluss Heizungsvorlauf/-rücklauf G 1 1/2 ″ G 1 1/2 ″ G 1 1/2 ″ Anschluss Wärmequellenvorlauf/-rücklauf G 3/4 ″ G 3/4 ″ G 3/4 ″...
-
Seite 60: Aufstellort
Anhang VWF 58/4 VWF 88/4 VWF 118/4 ≥ 0,07 MPa ≥ 0,07 MPa ≥ 0,07 MPa Min. Betriebsdruck Heizkreis ( ≥ 0,70 bar) ( ≥ 0,70 bar) ( ≥ 0,70 bar) ≤ 0,3 MPa ≤ 0,3 MPa ≤ 0,3 MPa Max. -
Seite 61: Einsatzgrenzen
Anhang Gebäudekreis/Heizkreis VWF 58/4 VWF 88/4 VWF 118/4 Nennvolumenstrom bei ΔT 5 K B0/W35 920 l/h 1.530 l/h 1.920 l/h Max. Restförderhöhe bei ΔT 5 K B0/W35 0,066 MPa 0,046 MPa 0,035 MPa (0,660 bar) (0,460 bar) (0,350 bar) Nennvolumenstrom bei ΔT 8 K B0/W55 570 l/h 980 l/h 1.240 l/h... - Seite 62 Anhang VWF 58/4 VWF 88/4 VWF 118/4 – – – Einsatzgrenzen Wärmepumpe Heizen B15/W65 B15/W65 B15/W65 – – – B25/W59 B25/W59 B25/W59 – – – B25/W25 B25/W25 B25/W25 – – – B−10/W25 B−10/W25 B−10/W25 – – – B−10/W60 B−10/W60 B−10/W60 –...
- Seite 64 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑28 10 Vaillant Profi-Hotline 018 06 99 91 20 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Werkskundendienst 018 06 99 91 50 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) info@vaillant.de ...
