4 Produktbeschreibung
4.4
Erläuterung zu den Produktaufklebern
Symbol auf Aufkleber
A
B
12
Bedeutung
Anschluss Warmwasser
Anschluss Kaltwasser
Anschluss Zirkulation
Anschluss Heizungsvorlauf
Anschluss Heizungsrücklauf
Anschluss Membran-Aus-
dehnungsgefäß Heizung
Anschluss Von Wärmequelle
zur Wärmepumpe (Sole
warm)
Anschluss Von Wärme-
pumpe zur Wärmequelle
(Sole kalt)
Wärmequelle Sole
EVU Sperrzeit
4.5
Produktaufbau
4.5.1

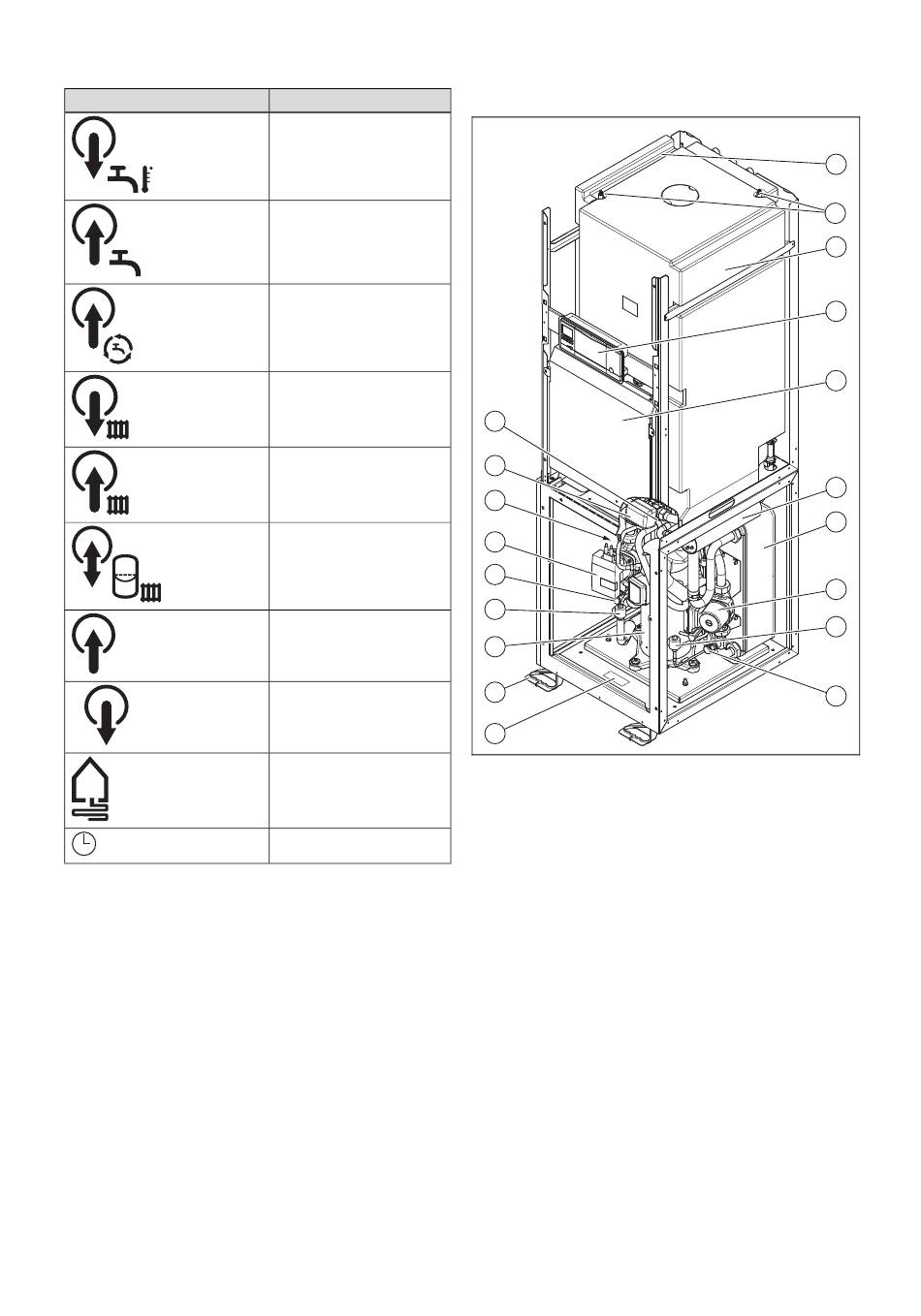

Vorderansicht geöffnet
19
18
17
16
15
14
13
12
11
1
Leitungsführungskanal
2
Entlüftungsventile Spei-
cher
3
Warmwasserspeicher
4
Bedienfeld
5
Schaltkasten
6
Elektro-Zusatzheizung
7
Verflüssiger
8
Heizungspumpe
9
Elektronisches Expan-
sionsventil EVI (Zwi-
schenkreiseinspritzung)
10
Füll- und Entleerungs-
hahn Heizkreis
Installations- und Wartungsanleitung flexoCOMPACT 0020196689_00
1
2
3
4
5
6
7
8
9
10
11
Typenschild
12
Grifflaschen für Trans-
port
13
Kompressor
14
Elektronisches Expansi-
onsventil
15
Füll- und Entleerungs-
hahn Solekreis
16
Solekreispumpe
17
Verdampfer (nicht zu
sehen)
18
Umschaltventil Hei-
zung/Speicherladung
19
4-Wege-Ventil
