Messbedingungen
in Flüssigkeiten
14
Hinweis!
• Bei siedenden Oberflächen, Blasenbildung oder Neigung zur Schaumbildung FMR230 bzw. FMR231
verwenden. Je nach Konsistenz kann Schaum Mikrowellen absorbieren oder an der Schaumoberfläche
reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich. Bei FMR240/244/245 wird die
Zusatzausstatung F (G) empfohlen (siehe Bestellinformationen).
• Bei starker Dampf- bzw. Kondensatbildung kann sich abhängig von Dichte, Temperatur und Zusammen-
setzung des Dampfes der max. Messbereich des FMR240 reduzieren → FMR230 bzw. FMR231 einsetzen.
• Für die Messung absorbierender Gase wie Ammoniak NH
unbedingt FMR230 im Schwallrohr einsetzen.
1)
Betroffene Verbindungen sind z.B. R134a, R227, Dymel 152a.
100%
0%

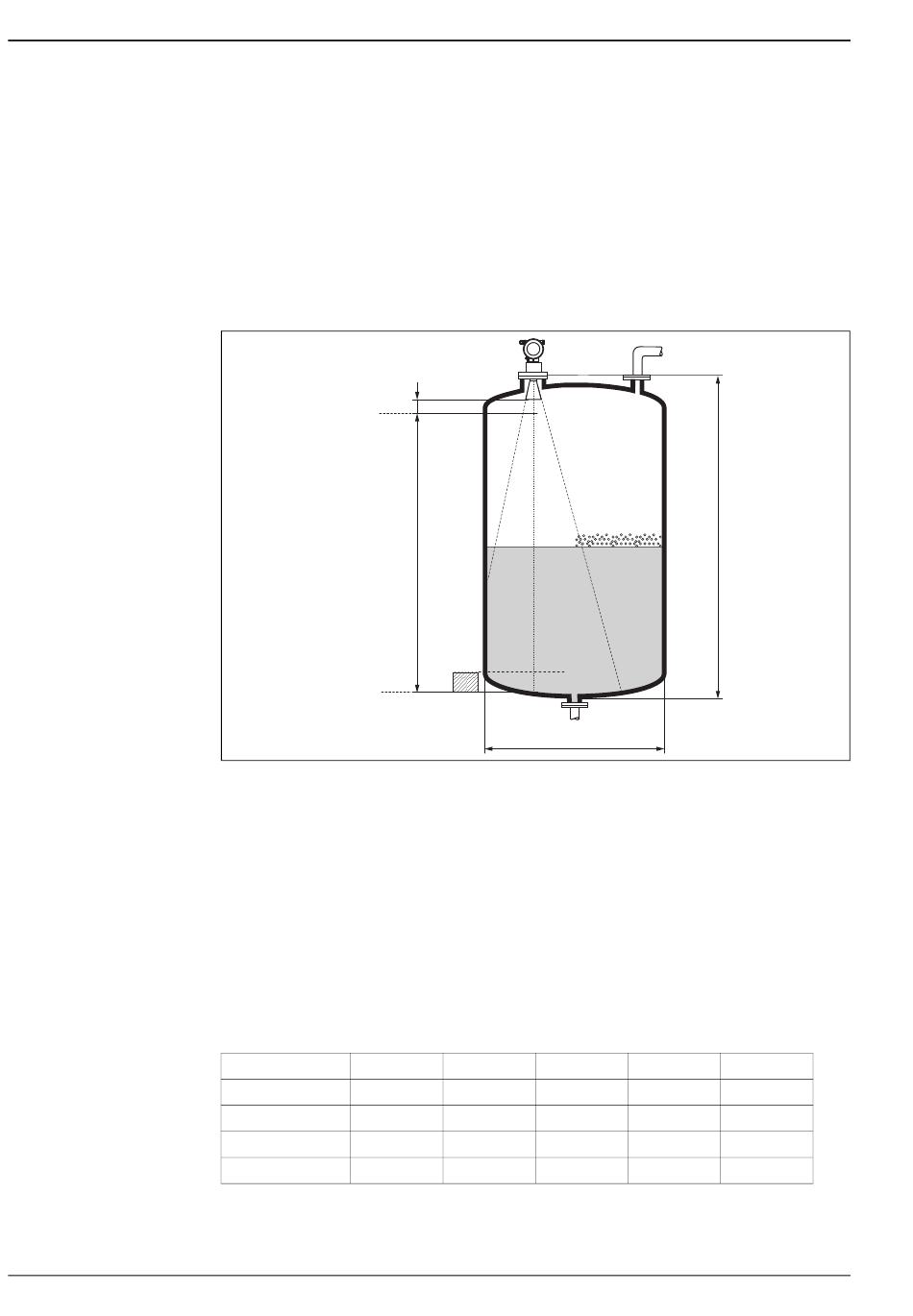

• Der Messbereichsanfang ist dort wo der Strahl auf den Tankboden trifft. Insbesondere bei Klöpperböden oder
konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden.
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand (kleiner Höhe C) der
Tankboden durch das Medium hindurch sichtbar sein. In diesem Bereich muss mit einer reduzierten Genau-
igkeit gerechnet werden. Ist dies nicht akzeptabel empfehlen wir in diesen Applikationen den Nullpunkt in
einem Abstand C (siehe Abb.) über den Tankboden zu legen.
• Mit dem FMR230/231/240 ist eine Messung prinzipiell bis zur Antennenspitze möglich, jedoch sollte
wegen Korrosion und Ansatzbildung das Messbereichsende nicht näher als A (siehe Abb.) an der Antennen-
spitze liegen.
Beim FMR244/245 sollte insbesondere bei Kondensatbildung das Messbereichsende nicht näher als A
(siehe Abb.) an der Antennenspitze liegen.
• Der kleinste mögliche Messbereich B (siehe Abb.) ist von der Antennenausführung abhängig.
• Der Behälterduchmesser sollte größer als D (siehe Abb.) sein, die Behälterhöhe mindestens H (siehe Abb.).
A [mm]
FMR230/231
50
FMR240
50
FMR244
150
FMR245
200
3
A
B
C
Ø D
B [m]
C [mm]
> 0,5
150...300
> 0,2
50...250
> 0,2
50...250
> 0,2
50...250
bzw. manchen Fluorkohlenwasserstoffen
H
D [m]
H [m]
> 1
> 1,5
> 0,2
> 0,3
> 0,2
> 0,3
> 0,2
> 0,3
Endress+Hauser
Micropilot M
1)
L00-FMR2xxxx-17-00-00-de-008
