Endress+Hauser Micropilot M FMR230 Betriebsanleitung

Endress+Hauser Micropilot M FMR230 Betriebsanleitung

Füllstand-radar mit profibus pa
Vorschau ausblenden Andere Handbücher für Micropilot M FMR230:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

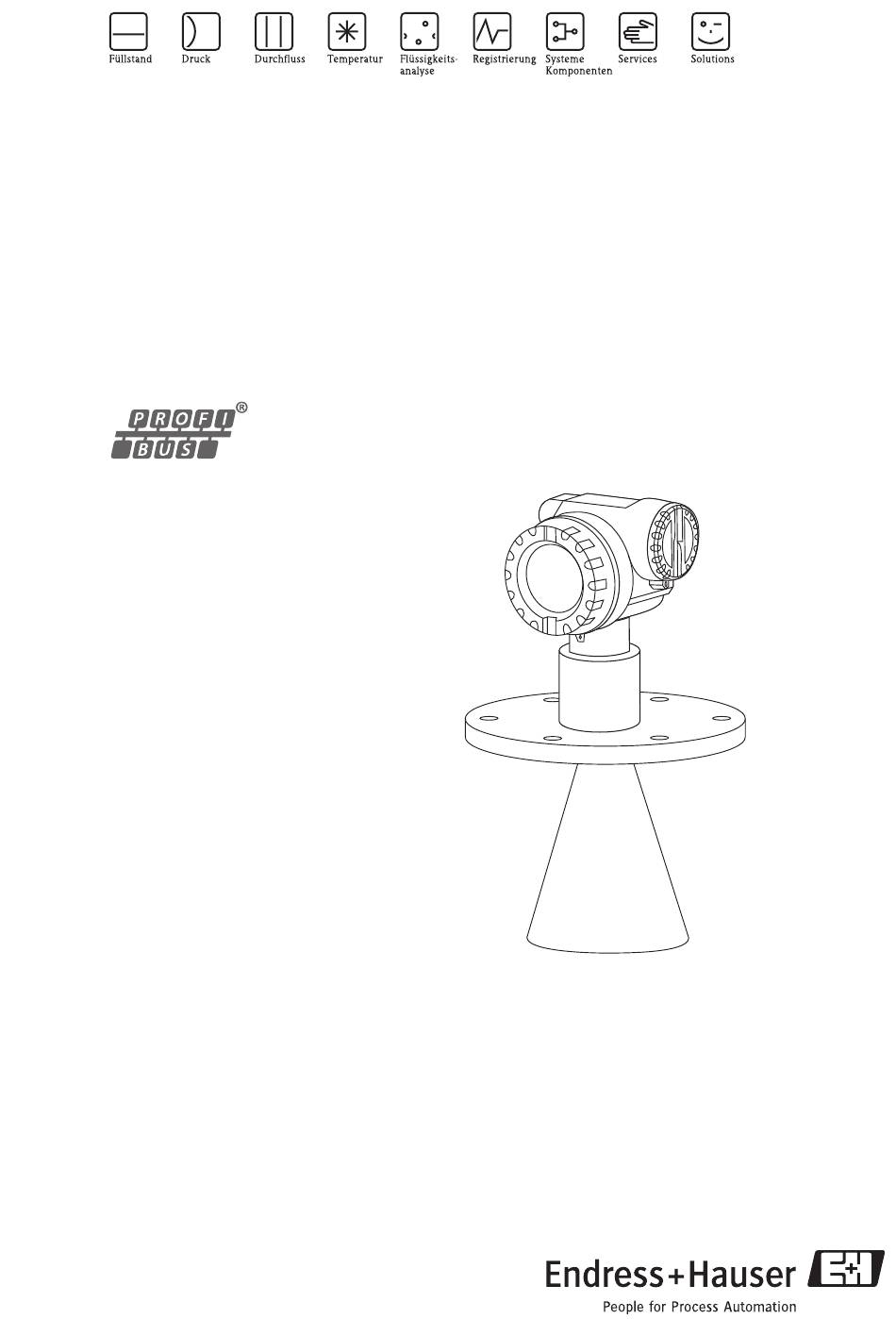

Betriebsanleitung
Micropilot M FMR230
Füllstand-Radar
BA225F/00/DE/03.10
71112073
gültig ab Software-Version:
01.04.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot M FMR230

Inhaltszusammenfassung für Endress+Hauser Micropilot M FMR230

  • Seite 1 Betriebsanleitung Micropilot M FMR230 Füllstand-Radar BA225F/00/DE/03.10 71112073 gültig ab Software-Version: 01.04.00...
  • Seite 2 Kurzanleitung Micropilot M FMR230 PROFIBUS PA Kurzanleitung KA159F/00/a2/08.06 Micropilot M FMR230, FMR231 - Kurzanleitung 52006292 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Medium Messbe- Grund- Tank- Abgleich Abgleich Rohrdurch- Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich geometrie leer voll...

  • Seite 3: Inhaltsverzeichnis

    Grundabgleich mit Endress+Hauser-Bedienprogramm ... . . 70 Wartung ..... . . 74 Zubehör .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Micropilot M FMR230 PROFIBUS PA Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot M ist ein kompaktes Radar-Füllstandmeßgerät für die kontinuierliche, berührungs- lose Messung von Flüssigkeiten, Pasten und Schlämmen. Mit einer Arbeitsfrequenz von ca. 6 GHz und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außerhalb von metallisch geschlossenen Behältern gestattet.

  • Seite 5: Sicherheitszeichen Und -Symbole

    Micropilot M FMR230 PROFIBUS PA Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung...

  • Seite 6: Identifizierung

    Identifizierung Micropilot M FMR230 PROFIBUS PA Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: ENDRESS+HAUSER Order Code: Ser.-No.: if modification see sep. label Dat./Insp.: Informationen auf dem Typenschild des Micropilot M Gerätebezeichnung Bestellnummer Seriennummer Prozessdruck Prozesstemperatur Länge (optional)

  • Seite 7: Produktübersicht

    Micropilot M FMR230 PROFIBUS PA Identifizierung 2.1.2 Produktübersicht In dieser Darstellung wurden Varianten , die sich gegenseitig ausschließen, nicht gekennzeichnet. Zulassung: A Ex-freier Bereich Ex-freier Bereich, WHG ATEX II 1/2G EEx ia IIC T6, IECEx Zone 0/1 ATEX II 1/2G EEx ia IIC T6, XA, IECEx Zone 0/1, Sicherheitshinweise beachten (XA) (Elektrostatische Aufladung)!
  • Seite 8 Identifizierung Micropilot M FMR230 PROFIBUS PA Prozessanschluss: 8" 150lbs, Email > Stahl Flansch ANSI B16.5 10" 150lbs RF, 316/316L Flansch ANSI B16.5 10" 150lbs, AlloyC4 > 316Ti Flansch ANSI B16.5 10K 80A RF, 316Ti Flansch JIS B2220 10K 100A RF, 316Ti Flansch JIS B2220...

  • Seite 9: Lieferumfang

    Das Gerät ist nach dem Stand der Technik betriebsicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...

  • Seite 10: Montage

    Montage Micropilot M FMR230 PROFIBUS PA Montage Montage auf einen Blick Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten! Einbau frei im Tank: Markierung zur Tankwand ausrichten! Gehäuse drehen Für besseren Zugang zum Markierungspunkte am Geräteflansch Bedienmodul / Anschlussraum °...

  • Seite 11: Warenannahme, Transport, Lagerung

    Micropilot M FMR230 PROFIBUS PA Montage Warenannahme, Transport, Lagerung 3.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.2.2 Transport zur Messstelle " Achtung! Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.69 lbs) beachten.

  • Seite 12: Einbaubedingungen

    Montage Micropilot M FMR230 PROFIBUS PA Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 65 (2.56) max. 100 (4.33) 94 (3.7) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35)
  • Seite 13 Micropilot M FMR230 PROFIBUS PA Montage Prozessanschluss, Antennentyp Gehäuse F12 / T12 / F23 R = Referenzpunkt der Messung Gruppe 30 / Code L Gruppe 30 / Code M Gruppe 30 / Code H Hochtemperatur-Version Erw. Temperatur-Version Emailantenne ø60 ø60 ø70...
  • Seite 14 Montage Micropilot M FMR230 PROFIBUS PA 3.3.2 Projektierungshinweise Einbaulage • Empfohlener Abstand (1) Wand- Stutzenaußenkante: ~1/6 des Behälter- durchmessers. Das Gerät sollte aber auf kei- nen Fall näher als 30 cm (11.8 in) zur Tank- wand montiert werden. • Nicht mittig (3), da Interferenzen zu Signal- verlust führen können.

  • Seite 15: Messung In Einem Kunststoffbehälter

    Besteht die Aussenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), …) reflektiert werden. Es sollten sich deshalb keine solche Störer im Strahlenkegel befinden. Für weitere Informationen wenden Sie sich bitte an Endress+Hauser. ENDRESS ss+Ha...
  • Seite 16 Montage Micropilot M FMR230 PROFIBUS PA Messbedingungen Hinweis! • Bei siedenden Oberflächen, Blasenbildung oder Neigung zur Schaumbildung FMR230 bzw. FMR231 verwenden. Je nach Konsistenz kann Schaum Mikrowellen absorbieren oder an der Schaumoberfläche reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich. • Bei starker Dampf- bzw. Kondensatbildung kann sich abhängig von Dichte, Temperatur und Zusammensetzung des Dampfes der max.

  • Seite 17: Messbereich

    Micropilot M FMR230 PROFIBUS PA Montage Messbereich Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums, der Einbauposition und eventuell vorhandenen Störreflexionen abhängig. Der maximal einstellbare Messbereich beträgt: • 20 m (66 ft) Die folgenden Tabellen beschreiben die Mediengruppen sowie den möglichen Messbereich als Funktion der Applikation und Mediengruppe.

  • Seite 18: Einbau

    Montage Micropilot M FMR230 PROFIBUS PA Einbau 3.4.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Drehen des Gehäuses oder die Montage einer Antennenverlängerung FAR10 einen Innensechskantschlüssel 4 mm (0.16 in). 3.4.2 Einbau frei im Tank...

  • Seite 19: Einbauhinweise Für Email-Antennen

    Micropilot M FMR230 PROFIBUS PA Montage Einbauhinweise für Email-Antennen FMR230 Bei Einbau einer Email-Antenne beachten Sie Dichtung bitte folgende Punkte: • Siehe Standardeinbau. • Achtung! Stutzen Email-Antenne nicht anschlagen. Emailbeschichtung øD L00-FMR230xx-17-00-00-de-008 Antennengröße 150 mm (6") 200 mm (8") D [mm (in)] 145 (5.71)

  • Seite 20: Das Horn Ist Größer Als Der Stutzendurchmesser

    Montage Micropilot M FMR230 PROFIBUS PA Das Horn passt in den Stutzen Wenn das Horn in den Stutzen passt gehen Sie wie folgt vor: Verlängerung • Verlängerungsrohr und Horn zusammen- schrauben (1). • Befestigungsschrauben der Verlängerung Sechskantschlüssel 4 mm (0.16 in) zwei bis drei Umdrehungen weit in den Pro- zessanschluss hineinschrauben.

  • Seite 21: Sonderverlängerung

    Micropilot M FMR230 PROFIBUS PA Montage Sonderverlängerung • Muss die Antenne an einer schrägen oder FMR230 senkrechten Behälterwand montiert werden, steht eine 45° bzw. 90° gebogene Verlänge- rung zur Verfügung. • Der kleinstmögliche Biegeradius R beträgt 300 mm (11.8 in).

  • Seite 22: Einbau Mit Wärmeisolation

    Montage Micropilot M FMR230 PROFIBUS PA Einbau mit Wärmeisolation Hochtemperatur-Version (Antennentyp M) Erweiterte Temperatur-Version (Antennentyp L) Behälterisolation Behälterisolation max. 280°C (536°F) max. 400°C (752°F) L00-FMR230xx-17-00-00-de-019 • Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen (≥ 200° C (≥ 392 °F)) der FMR230 in die übliche Behälterisolation mit einzubeziehen.

  • Seite 23: Einbau In Schwallrohr

    Micropilot M FMR230 PROFIBUS PA Montage 3.4.3 Einbau in Schwallrohr Optimale Einbauposition Markierungspunkte am Geräteflansch oder Einschraubstück R 1½”, G 1½" (FMR 244) oder DN50 DN80…150 1½ NPT ANSI 2” ANSI 3…6” L00-FMR230xx-17-00-00-de-006 Standardeinbau Bei Einbau in ein Schwallrohr beachten Sie bitte die Projektierungshinweise (→ ä 14) und fol- gende Punkte: •...

  • Seite 24: Beispiel Für Die Konstruktion Von Schwallrohren

    Montage Micropilot M FMR230 PROFIBUS PA Beispiel für die Konstruktion von Schwallrohren Micropilot M FMR230 Markierungspunkt z.B. Vorschweißflansch DIN 2633 Schwallrohr 100 % mit Schlitzen Bohrungen < 1/10 ø-Rohr, < 1/10 ø-Rohr einseitig oder durchgängig Bohrungen innen gratfrei Kugelhahn mit Volldurchgang Öffnungsdurchmesser des Kugelhahns...

  • Seite 25: Einbau In Bypass

    Micropilot M FMR230 PROFIBUS PA Montage 3.4.4 Einbau in Bypass Optimale Einbauposition L00-FMR230xx-17-00-00-de-007 Standardeinbau Bei Einbau in ein Bypass beachten Sie bitte die Projektierungshinweise (→ ä 14) und folgende Punkte: • Markierung senkrecht (90°) zu Tankverbindungen ausgerichtet. • Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flansch- bohrungen.

  • Seite 26: Beispiel Für Die Konstruktion Eines Bypass

    Montage Micropilot M FMR230 PROFIBUS PA Beispiel für die Konstruktion eines Bypass Micropilot M FMR230, FMR240, FMR244 - 80 (3"), FMR245 Markierungspunkt z.B. Vorschweißflansch DIN 2633 Kugelhahn mit Volldurchgang 100% Durchmesser der Verbindungsrohre so klein wie möglich Nicht durch die Rohrwand schweissen.

  • Seite 27: Gehäuse Drehen

    Micropilot M FMR230 PROFIBUS PA Montage 3.4.5 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...

  • Seite 28: Verdrahtung

    Verdrahtung Micropilot M FMR230 PROFIBUS PA Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany MICROPILOT M D-79689 Maulburg Profibus-Geräte sind auf dem Typenschild (1) Order Code: FMR2xx-14EALJAA2A gekennzeichnet. Die Versorgungsspannung muss Ser.-No.:...

  • Seite 29: Verdrahtung Im Gehäuse T12

    Micropilot M FMR230 PROFIBUS PA Verdrahtung Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Profibus-Geräte sind auf dem Typenschild (1) Made in Germany MICROPILOT M D-79689 Maulburg Order Code: FMR2xx-14EALJAA2A gekennzeichnet. Die Versorgungsspannung muss Ser.-No.: 12345678900...

  • Seite 30: Verdrahtung Mit M12 Stecker

    Verdrahtung Micropilot M FMR230 PROFIBUS PA Verdrahtung mit M12 Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER Made in Germany ● MICROPILOT M D-79689 Maulburg PROFIBUS-Geräte sind auf dem Typenschild (1) Order Code: FMR2xx-14EALJAA2A gekennzeichnet. Die Versorgungsspannung muss dem Ser.-No.:...

  • Seite 31: Anschluss Messeinheit

    Micropilot M FMR230 PROFIBUS PA Verdrahtung Anschluss Messeinheit Kabeleinführung • Kabelverschraubung: M20x1,5 (bei Ex-d nur Kabeleinführung) • Kabeleinführung: G½ oder ½NPT • PROFIBUS PA M12-Stecker Versorgungspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Versorgungsspannung 9 V ... 30 V (Ex) 9 V ...

  • Seite 32: Anschlussempfehlung

    Verdrahtung Micropilot M FMR230 PROFIBUS PA Anschlussempfehlung Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte: • Gerät über die externe Erdungsklemme erden. • Die Abschirmung des Buskabels darf nicht unterbrochen sein. • Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung an jedem Kabelende erden bzw.

  • Seite 33: Bedienung

    Micropilot M FMR230 PROFIBUS PA Bedienung Bedienung Bedienung auf einen Blick ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen...

  • Seite 34: Allgemeiner Aufbau Des Bedienmenüs

    Bedienung Micropilot M FMR230 PROFIBUS PA 5.1.1 Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Ein- teilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgrup- pen sind z.

  • Seite 35: Anzeige- Und Bedienelemente

    Micropilot M FMR230 PROFIBUS PA Bedienung Anzeige- und Bedienelemente Flüssigkristallanzeige Orde Orde r Cod r Cod Ser.- Ser.- No.: No.: sber sber surin surin eich g rang eich g rang U 16... U 16... 4...2 4...2 . 20 . 20...

  • Seite 36: Anzeigedarstellung

    Bedienung Micropilot M FMR230 PROFIBUS PA 5.2.1 Anzeigedarstellung Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Funktionsgruppen -> Funktionen HOME F000 F001 F002 F003 F004 ...

  • Seite 37: Tastenbelegung

    Micropilot M FMR230 PROFIBUS PA Bedienung 5.2.3 Tastenbelegung Die Bedienelemente befinden sich innerhalb des Gehäuses und können nach Öffnen des Gehäuse- deckels bedient werden. Funktion der Tasten Taste(n) Bedeutung Navigation in der Auswahlliste nach oben. oder Editieren der Zahlenwerte innerhalb einer Funktion.

  • Seite 38: Vor-Ort-Bedienung

    Bedienung Micropilot M FMR230 PROFIBUS PA Vor-Ort-Bedienung 5.3.1 Parametrierung sperren Der Micropilot kann auf zwei Arten gegen unbeabsichtigtes Ändern von Gerätedaten, Zahlenwer- ten oder Werkseinstellungen gesichert werden: Funktion "Freigabecode" (0A4): In der Funktionsgruppe "Diagnose" (0A) muss in "Freigabecode" (0A4) ein Wert <> 2457 (z.

  • Seite 39: Parametrierung Freigeben

    Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der Endress+Hauser-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. Endress+Hauser...

  • Seite 40: Werkseinstellung (Reset)

    Bedienung Micropilot M FMR230 PROFIBUS PA 5.3.3 Werkseinstellung (Reset) " Achtung! Bei einem Reset wird das Gerät auf Werkseinstellungen zurückgesetzt. Es kann dadurch zu einer Beeinträchtigung der Messung kommen. Im Allgemeinen ist nach einem Reset ein erneuter Grund- abgleich notwendig.

  • Seite 41: Anzeige Und Bestätigung Von Fehlermeldungen

    Micropilot M FMR230 PROFIBUS PA Bedienung Anzeige und Bestätigung von Fehlermeldungen Fehlerarten Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler an, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet zwischen folgenden Fehlerarten: •...

  • Seite 42: Kommunikation Profibus Pa

    Bedienung Micropilot M FMR230 PROFIBUS PA Kommunikation PROFIBUS PA 5.5.1 Systemarchitektur Personal Computer mit FieldCare und Profiboard bzw. Proficard Segmentkoppler PROFIBUS DP ENDRESS + HAUSER PROFIBUS PA Anzeige- und Bedienmodul ENDRESS + HAUSER – Commubox FXA 291 FieldCare mit ToF Adapter FXA 291 L00-FMXXXXXX-14-00-06-de-001 Maximal 32 Messumformer (8 im explosionsgefährdeten Bereich Ex ia IIC nach dem FISCO-...

  • Seite 43: Wahl Der Geräteadresse

    Micropilot M FMR230 PROFIBUS PA Bedienung 5.5.2 Geräteadresse Wahl der Geräteadresse • Jedem PROFIBUS PA-Gerät muss eine Adresse zugewiesen werden. Nur bei korrekt eingestellter Adresse wird das Messgerät vom Leitsystem erkannt. • In einem PROFIBUS PA-Netz darf jede Adresse nur einmal vergeben werden.
  • Seite 44 Name der Gerätestammdatei (GSD) und der zugehörigen Dateien ab. Der Micropilot M hat die ID-Nummer 0x1522 (hex) = 5410 (dec). Bezugsquellen • Internet (ftp-Server): ftp://194.196.152.203/pub/communic/gsd/Micropilot_m.EXE • CD-ROM mit allen GSD-Dateien zu Endress+Hauser-Geräten; Bestell-Nr.: 50097200 • GSD library der PROFIBUS Nutzerorganisation (PNO): http://www.PROFIBUS.com Verzeichnisstruktur Die Dateien sind in folgender Verzeichnisstruktur abgelegt: L00-FMR23xxx-02-00-00-de-001 •...

  • Seite 45: Zyklischer Datenaustausch

    Micropilot M FMR230 PROFIBUS PA Bedienung 5.5.4 Zyklischer Datenaustausch Blockmodell des Micropilot M L00-FMR230xx-02-00-00-de-001 Das Blockmodell zeigt, welche Daten bei laufendem Betrieb kontinuierlich (d.h. im zyklischen Datenverkehr) zwischen dem Micropilot M und der SPS ausgetauscht werden. Die Zahlen bezeich- nen die Funktionsgruppe und die Funktion: •...
  • Seite 46 Bedienung Micropilot M FMR230 PROFIBUS PA Konfiguration des zyklischen Datentelegramms Mit Hilfe der Konfigurationssoftware zu Ihrer SPS könnnen Sie aus diesen Modulen das zyklische Datentelegramm auf folgende Arten zusammensetzen: Hauptmesswert Wählen Sie das Modul Main Process Value, wenn Sie nur den Hauptmesswert übertragen wollen.

  • Seite 47: Statuscodes

    Micropilot M FMR230 PROFIBUS PA Bedienung IEEE-754 Fließkommazahl Der Messwert wird als IEEE-754-Fließkommazahl wie folgt übertragen: (E-127) Messwert = (-1) x (1+F) Byte 1 Byte 2 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1...

  • Seite 48: Azyklischer Datenaustausch

    Bedienung Micropilot M FMR230 PROFIBUS PA 5.5.5 Azyklischer Datenaustausch Mit Hilfe des azyklischen Datenaustausches können Geräteparameter verändert werden - unabhän- gig vom zyklischen Datenaustausch des Gerätes mit einer SPS. Der azyklische Datenaustausch wird verwendet, um... • ... Inbetriebnahme- oder Wartungsparameter zu übertragen;...
  • Seite 49 über die Slot- und Index-Nummer zugreifen. Die einzelnen Blöcke beinhalten jeweils Standardparameter, Blockparameter und herstellerspezifi- sche Parameter. Der Transducerblock des Micropilot M ist Endress+Hauser-spezifisch. Die Parametrierung des Analog-Input Block ist bei der Bedienung über FieldCare oder über das Dis- play bisher nicht möglich.
  • Seite 50 Bedienung Micropilot M FMR230 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class HI HI Limit FLOAT static HI Limit FLOAT static LO Limit FLOAT static LO LO Limit FLOAT static 44-45 HI HI Alarm...
  • Seite 51 Micropilot M FMR230 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Diagnosis mask ext. OSTRING constant Device certification OSTRING constant Security locking V9H9 UNSIGNED16 non-vol. Factory reset V9H5 UNSIGNED16 non-vol. Descriptor...
  • Seite 52 Bedienung Micropilot M FMR230 PROFIBUS PA Endress+Hauser spezifischer Level Transducer Block Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class Standardparameter Block data DS-32* constant Static revision UNSIGNED16 non-vol. Device tag OSTRING static Strategy UNSIGNED16...
  • Seite 53 Micropilot M FMR230 PROFIBUS PA Bedienung Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class pres. map. dist. V4H4 FLOAT dynamic cust. Tank map V4H5 UNSIGNED8 static echo quality V4H6 UNSIGNED8 dynamic offset V4H7 FLOAT...
  • Seite 54 Bedienung Micropilot M FMR230 PROFIBUS PA Parameter Endress+Hauser Slot Index Size Type Read Write Storage Matrix (CW II) [bytes] Class antenna ext. VAH9 FLOAT static input level semi auto V3H4 FLOAT dynamic input level manual V3H4 FLOAT static simulation level...

  • Seite 55: Endress+Hauser-Bedienprogramm

    Endress+Hauser-Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, wel- che den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com È Suche: FieldCare È FieldCare È Technische Daten.

  • Seite 56: Tanklinearisierung

    Bedienung Micropilot M FMR230 PROFIBUS PA Signalanalyse durch Hüllkurve MicropilotM-de-306 Tanklinearisierung MicropilotM-de-307 Endress+Hauser...

  • Seite 57: Inbetriebnahme

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 27. • Checkliste "Anschlusskontrolle", → ä 32. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:...

  • Seite 58: Grundabgleich

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Grundabgleich Tankgeometrie Flansch: Referenzpunkt der Messung (für Bypass/Schwallrohr) E = Abgleich Leer (= Nullpunkt) Einstellung in 005 F = Abgleich Voll (= Spanne) Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut) Anzeige in 0A5 = Füllstand...
  • Seite 59 Micropilot M FMR230 PROFIBUS PA Inbetriebnahme " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Komplexe Messaufgaben können weitere Einstellungen notwendig machen, mit denen der Anwender den Micropilot auf seine spezifischen Anforderungen hin optimieren kann. Die hierzu zur Verfügung stehenden Funktionen sind in der BA221F/00/DE ausführlich beschrieben.

  • Seite 60: Grundabgleich Mit Gerätedisplay

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Grundabgleich mit Gerätedisplay Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...

  • Seite 61: Funktion "Medium Eigensch."

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Funktion "Medium Eigensch." (003) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. Auswahl: • unbekannt • DK: < 1.9 • DK: 1.9 ... 4 • DK: 4 ... 10 •...

  • Seite 62: Funktion "Messbedingungen"

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • Oberfl. ruhig • Oberfl.unruhig • zus. Rührwerk • schnelle Änder • Test: Filt. aus Standard Oberfl.

  • Seite 63: Funktion "Abgleich Leer"

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. L00-FMR2xxxx-14-00-06-de-008 " Achtung! Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt gelegt werden, an dem der Radarstrahl den Tankboden trifft.

  • Seite 64: Funktion "Rohrdurchmesser"

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Funktion "Rohrdurchmesser" (007) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein. 100% 100% ø ø L00-FMR2xxxx-14-00-00-de-011 Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt.
  • Seite 65 Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten:...

  • Seite 66: Funktion "Bereich Ausblend"

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Funktion "Bereich Ausblend" (052) ⇒ ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (→ ä 58). Dieser Wert kann vom Bediener noch editiert werden.

  • Seite 67: Hüllkurve Mit Gerätedisplay

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme 6.4.2 Hüllkurve mit Gerätedisplay Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). Funktion "Darstellungsart" (0E1) ⇒ ENDRESS + HAUSER – Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...

  • Seite 68: Navigation In Der Hüllkurvendarstellung

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualität des Markierung des Vollabgleich ausgewerteten Echos ausgewerteten Echos Leerabgleich Nur Hüllkurve Anfangswert Endwert Distanz des der Darstellung ausgewerteten Echos der Darstellung Störercho-...

  • Seite 69: Beenden Der Navigation

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMxxxxxx-07-00-00-yy-008 Vertical-Zoom-Modus Drücken Sie noch einmal...

  • Seite 70: Grundabgleich Mit Endress+Hauser-Bedienprogramm

    Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Grundabgleich mit Endress+Hauser-Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/4: •...
  • Seite 71 Micropilot M FMR230 PROFIBUS PA Inbetriebnahme Grundabgleich Schritt 2/4: • Eingabe der Anwendungsparameter: – Tankgeometrie – Mediumeigenschaften – Messbedingungen MicropilotM-de-312 Grundabgleich Schritt 3/4: Wählen Sie in der Funktion "Tankgeometrie" − "Klöpperdeckel", "zyl.liegend", "..." aus, erscheint auf dem Bildschirm folgende Darstellung: •...
  • Seite 72 Inbetriebnahme Micropilot M FMR230 PROFIBUS PA Grundabgleich Schritt 4/4: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt MicropilotM-de-304 6.5.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.

  • Seite 73: Benutzerspezifische Anwendungen (Bedienung)

    Micropilot M FMR230 PROFIBUS PA Inbetriebnahme 6.5.2 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Dokumentation BA221F/00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. Endress+Hauser...

  • Seite 74: Wartung

    Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können (→ ä 85, "Ersatzteile"). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:...

  • Seite 75: Zubehör

    Micropilot M FMR230 PROFIBUS PA Zubehör Zubehör Für den Micropilot M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.

  • Seite 76: Antennenverlängerung Far10

    Zubehör Micropilot M FMR230 PROFIBUS PA Antennenverlängerung FAR10 8.6.1 Abmessungen Geräteseite Hornseite Werkstoff 316L/1.4404 mm (in) L00-FMRxxxxx-06-00-00-de-002 8.6.2 Bestellinformationen Material 316L 316L + EN10204-3.1 Material, NACE MR0175 (316L mediumberührt) Abnahmeprüfzeugnis) 2.4600 / Alloy B2 2.4610 / Alloy C4 Sonderausführung Verlängerung L1 A 100 mm / 4"...

  • Seite 77: Abgesetzte Anzeige Und Bedienung Fhx40

    Micropilot M FMR230 PROFIBUS PA Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd S er S er...

  • Seite 78: Störungsbehebung

    Störungsbehebung Micropilot M FMR230 PROFIBUS PA Störungsbehebung Fehlersuchanleitung Micropilot M FMR 2xx - Fehlersuche Spannung überprüfen nicht ok. und mit Angabe auf Gerät reagiert Richtige Spannung Gerät funktioniert? fertig dem Typenschild nicht anlegen vergleichen. nein Polarität der angelegten nicht ok.

  • Seite 79: Systemfehlermeldungen

    Micropilot M FMR230 PROFIBUS PA Störungsbehebung Systemfehlermeldungen Code Fehlerbeschreibung Ursache Abhilfe A102 Prüfsummenfehler Gerät wurde ausgeschaltet bevor Reset Totalreset & Neuabgl. die Daten gespeichert wurden EMV Probleme vermeiden erfordl. EMV Problem Falls Alarm nach Reset noch EEPROM defekt ansteht, Elektronik tauschen...
  • Seite 80 Störungsbehebung Micropilot M FMR230 PROFIBUS PA Code Fehlerbeschreibung Ursache Abhilfe W611 Linearisierungspkt. Anzahl der eingegebenen Linearisie- Tabelle korrekt eingeben Anzahl <2 (K1) rungskoordinaten ist < 2 W621 Simulation K1 eingeschaltet Simulationsmodus ist eingeschaltet Simulationsmodus ausschalten E641 kein auswertbares Echoverlust aufgrund von Anwendungs- Grundabgleich überprüfen...

  • Seite 81: Anwendungsfehler

    Micropilot M FMR230 PROFIBUS PA Störungsbehebung Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 79) nung oder ein Fehlermeldungen (→ ä 79) Alarm an → Messwert (000) ist gemessene Distanz 1.
  • Seite 82 Störungsbehebung Micropilot M FMR230 PROFIBUS PA Fehler Ausgang mögliche Ursache Beseitigung Bei unruhiger Signal wird durch unru- 1. Störechoausblendung → Oberfläche (z. B. hige Oberfläche durchführen Grundabgleich Befüllen, Entlee- geschwächt – 100% 2. Messbedingungen (004) auf ren, laufendes zeitweise sind eingetreten "Oberfl.

  • Seite 83: Ausrichtung Des Micropilot

    Micropilot M FMR230 PROFIBUS PA Störungsbehebung Ausrichtung des Micropilot Ein Ausrichtungspunkt befindet sich auf dem Flansch bzw. Einschraubstück des Micropilot. Bei der Installation soll dieser wie folgt ausgerichtet werden (→ ä 10): • Bei Behältern: zur Behälterwand • Bei Schwallrohren: zu den Schlitzen •...
  • Seite 84 Störungsbehebung Micropilot M FMR230 PROFIBUS PA L00-FMRxxxxx-19-00-00-de-004 Behälter leer, kein Störecho L00-FMRxxxxx-19-00-00-de-005 Behälter leer, Störecho vorhanden Flansch bzw. Einschraubstück in dieser Position befestigen. Ggf. Dichtung erneuern. Störechoausblendung durchführen, → ä 65. Endress+Hauser...

  • Seite 85: Ersatzteile

    Micropilot M FMR230 PROFIBUS PA Störungsbehebung Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.

  • Seite 86: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte "Erklärung zur Kontamination" bei (eine Kopiervorlage der "Erklärung zur Kontamination" befindet sich am Schluss dieser Betriebsanleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prü- fen oder zu reparieren.

  • Seite 87: Technische Daten

    Micropilot M FMR230 PROFIBUS PA Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen einem Referenzpunkt und einer reflektierenden Fläche (z. B. Messstoffoberfläche). Unter der Berücksichtigung der eingegebenen Tankhöhe wird der Füll- stand rechnerisch ermittelt.

  • Seite 88: Messgenauigkeit

    Technische Daten Micropilot M FMR230 PROFIBUS PA 10.1.3 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C (+68 °F ±41 °F) • Druck = 1013 mbar abs. ±20 mbar (15 psi ±0.29 psi) • Luftfeuchte = 65 % ±20 % •...

  • Seite 89: Einsatzbedingungen: Umgebung

    Micropilot M FMR230 PROFIBUS PA Technische Daten 10.1.4 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur des Messumformers: -40 °C ... +80 °C (-40 °F...+176 °F) bzw. -50 °C...+80 °C (-58 °F...+176 °F). Bei Tu < -20 °C (-4 °F) und Tu > +60 °C (+140 °F) ist die Funktionalität der LCD-Anzeige eingeschränkt.

  • Seite 90: Einsatzbedingungen: Prozess

    Technische Daten Micropilot M FMR230 PROFIBUS PA 10.1.5 Einsatzbedingungen: Prozess Prozesstemperaturbereich / Hinweis! Prozessdruckgrenze Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden. Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C (68 °F), für ASME-Flansche 100 °F.

  • Seite 91: Konstruktiver Aufbau

    Micropilot M FMR230 PROFIBUS PA Technische Daten 10.1.6 Konstruktiver Aufbau Gewicht • F12/T12-Gehäuse: ca. 6 kg (13.32 lbs) + Flanschgewicht • F23-Gehäuse: ca. 9,4 kg (20.73 lbs) + Flanschgewicht Werkstoffe Werkstoffangaben T12 und F12-Gehäuse (seewasserbeständig, pulverbeschichtet) (nicht prozessberührt) Gehäuse T12 Gehäuse F12...
  • Seite 92 Technische Daten Micropilot M FMR230 PROFIBUS PA Werkstoffangaben F23-Gehäuse (korrosionsbeständig) Gehäuse F23 316L (1.4404/1.4435) L00-x12xxxx-16-00-00-de-001 Pos. Bauteil Werkstoff Gehäuse F23 Gehäusekörper: 1.4404; Sensorhals: 1.4435; Erdungsblock: 1.4435 Deckel 1.4404 Deckeldichtung Fa. SHS: EPDM 70pW FKN Sichtscheibe ESG-K-Glas Sichtscheibendichtung Silikondichtungsmasse Gomastit 402 Dichtung Fa.
  • Seite 93 Micropilot M FMR230 PROFIBUS PA Technische Daten Werkstoffe Erw. Temperatur-Version Hochtemperatur-Version 3" Tri-Clamp (prozessberührt) ISO 2852 Emailantenne Standard-Antenne Antennenverlängerung L00-FMR230xx-16-00-00-de-003 Pos. Bauteil Werkstoff Hornantenne 316L (1.4404) Hastelloy Schraube Hastelloy Federring Flansch 316L (1.4404/1.4435) Antennenverlängerung 316L (1.4435) Hastelloy Schraube Hastelloy Federring Prozessanschluss (z.

  • Seite 94: Zertifikate Und Zulassungen

    Technische Daten Micropilot M FMR230 PROFIBUS PA 10.1.7 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Funkzulassung R&TTE, FCC Überfüllsicherung WHG, siehe ZE244F/00/DE.

  • Seite 95: Ex-Zulassung

    Micropilot M FMR230 PROFIBUS PA Technische Daten Ex-Zulassung Zuordnung der Sicherheitshinweise (XA, XC) und Zertifikate (ZD, ZE) zum Gerät: Merkmal Ex-freier Bereich Ex-freier Bereich, WHG ATEX II 3G Ex nA II T6 ATEX II 1/2G Ex ia IIC T6, ATEX II 3D...

  • Seite 96: Ergänzende Dokumentation

    Technische Daten Micropilot M FMR230 PROFIBUS PA 10.1.8 Ergänzende Dokumentation Ergänzende Dokumentation Diese ergänzende Dokumentation finden Sie auf unseren Produktseiten unter www.endress.com • Technische Information (TI345F/00/DE) • Betriebsanleitung "Beschreibung der Gerätefunktionen" (BA221F/00/DE) • Safety Manual "Handbuch zur funktionalen Sicherheit" (SD150F/00/DE) •...
  • Seite 97 Micropilot M FMR230 PROFIBUS PA Technische Daten Endress+Hauser...

  • Seite 98: Anhang

    Anhang Micropilot M FMR230 PROFIBUS PA Anhang 11.1 Bedienmenü PA (Anzeigemodul) Grundabgleich Tankgeometrie Medium Eigensch. Messbedingungen Abgleich leer Abgleich voll Klöpperdeckel unbekannt Standard Wert eingeben Wert eingeben zyl. liegend DK: < 1.9 Oberfl. ruhig DK: 1.9 … 4 Oberfl. unruhig Bypass DK: 4 …...
  • Seite 99 Micropilot M FMR230 PROFIBUS PA Anhang Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L Dist. unbekannt Dist.

  • Seite 100: Patente

    Anhang Micropilot M FMR230 PROFIBUS PA 11.2 Patente Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,387,918 i EP 0 535 196 • US 5,689,265 i EP 0 626 063 •...

  • Seite 101: Stichwortverzeichnis

    Micropilot M FMR230 PROFIBUS PA Stichwortverzeichnis Stichwortverzeichnis Abgleich leer ......58, 63, 71 Gehäuse drehen .
  • Seite 102 Micropilot M FMR230 PROFIBUS PA Stichwortverzeichnis Technische Daten ....... 87 Typenschild.

  • Seite 103: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 104 www.endress.com/worldwide BA225F/00/DE/03.10 71112073 CCS/FM+SGML 6.0 ProMoDo 71112073...
