Technische Information

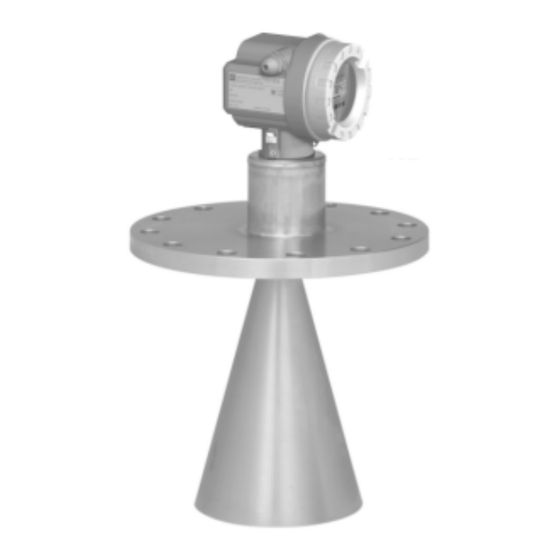

Micropilot M FMR230/231/240/244/245
Füllstand-Radar
Kontinuierliche und berührungslose Füllstandmessung.
Preiswerte 4...20 mA-Zweidrahttechnik.
Geeignet für den Einsatz im Ex-Bereich.
Anwendungsbereich
Der Micropilot M dient zur kontinuierlichen, berührungs-
losen Messung von Füllständen in Flüssigkeiten, Pasten,
Schlämmen und Schüttgütern. Wechselbefüllung, Tem-
peraturschwankungen, Gasüberlagerungen sowie Dampf-
bildung haben keinen Einfluss auf die Messung.
• Der FMR230 ist besonders für Messungen in Puffer-
und Prozessbehältern geeignet.
• Der FMR231 hat seine Stärken überall dort, wo hohe
Beständigkeit gefordert ist.
• Der FMR240 mit der kleinen 40 mm (1½") Hornan-
tenne ist geeignet für kleine Behälter. Zusätzlich bietet
er eine Messgenauigkeit von bis zu ±3 mm (0.12 in).
• Der FMR244 kombiniert die Vorteile der Hornan-
tenne mit hoher Beständigkeit und wird mit der
80 mm (3") Hornantenne auch in Feststoffen einge-
setzt.
• Der FMR245 - hohe Beständigkeit bis 200 °C (392 °F)
und leicht zu reinigen.
Ihre Vorteile
• Zweidrahttechnik, niedriger Preis:
Eine echte Alternative zu Differenzdruck, Schwimmer
und Verdränger. Zweidrahttechnik spart an Verkabe-
lung und erlaubt eine einfachere Einbindung in vor-
handene Systeme.
TI00345F/00/DE/15.12
71182792
Analyse
• Berührungslose Messung:
Messung ist von Produkteigenschaften nahezu unab-
hängig.
• Einfache Vor-Ort-Bedienung über menügeführte Klar-
textanzeige.
• Einfache Inbetriebnahme, Dokumentation und Diag-
nose über Endress+Hauser-Bedienprogramm.
• 2 Frequenzbereiche - FMR230/FMR231 im C-Band
und FMR240/244/245 im K-Band: Keine Kompro-
misse, für jede Anwendung die passende Frequenz.
• HART oder PROFIBUS PA bzw.
FOUNDATION Fieldbus Protokoll.
• Hohe Temperaturen: Für Prozesstemperaturen bis zu
200 °C (392 °F) geeignet, mit Hochtemperaturan-
tenne bis zu 400 °C (752 °F).
• Stabantenne mit inaktiver Länge:
Zuverlässige Messung bei engem Stutzen, Kondensat
und Ansatz im Stutzen.
• Keine Einschränkungen bzgl. Behältermaterialien.
• Einsatz für Füllstandsüberwachung (MIN, MAX) bis
SIL 2 nach IEC 61508 / IEC 61511.
• Gasdichte Durchführung zur Erhöhung der Prozess-
sicherheit bei FMR230 standardmäßig, bei FMR231/
240/245 optional.
