30

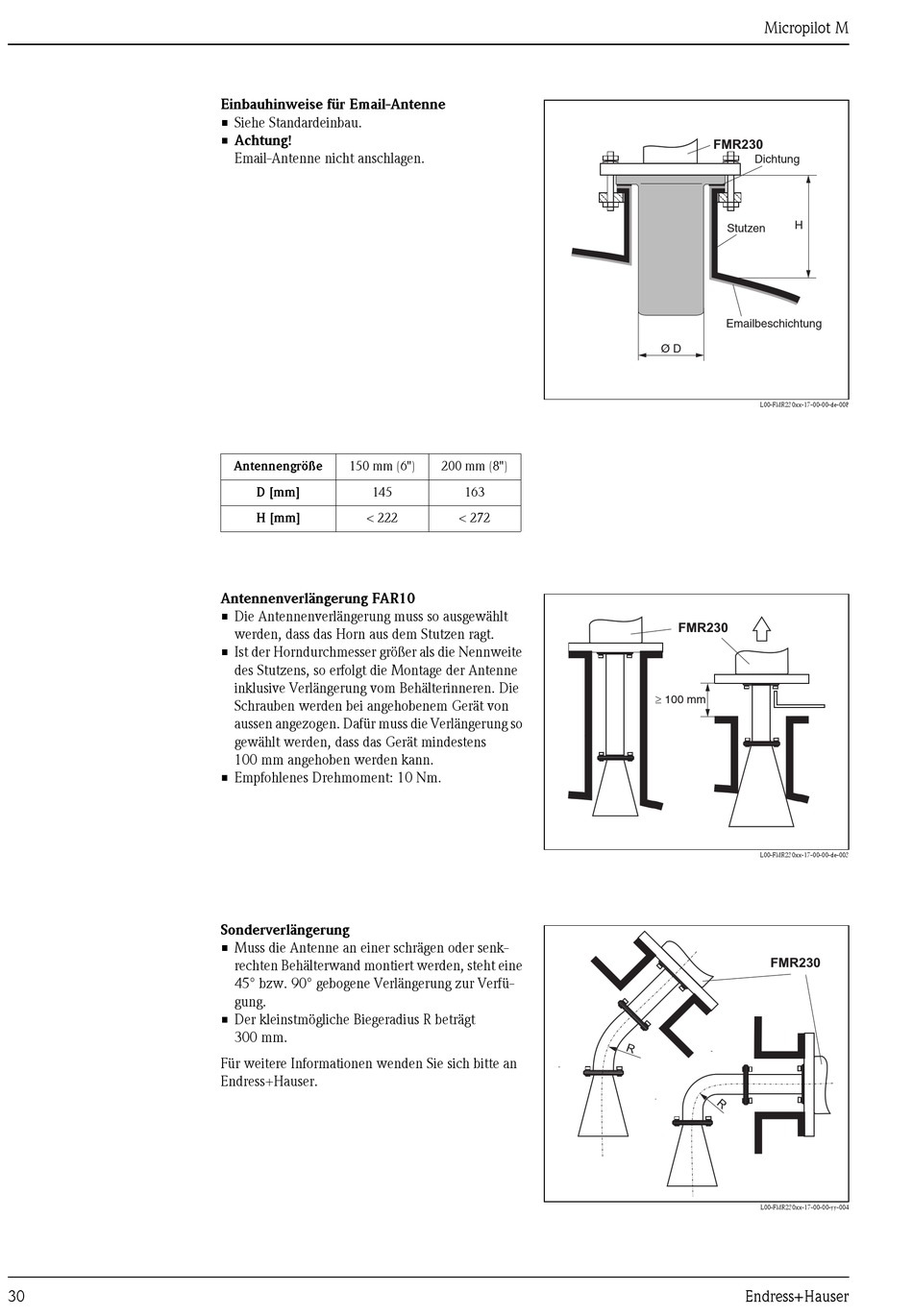

Einbauhinweise für Email-Antenne
• Siehe Standardeinbau.
• Achtung!
Email-Antenne nicht anschlagen.
Antennengröße
150 mm (6")
D [mm]
145
H [mm]
< 222
Antennenverlängerung FAR10
• Die Antennenverlängerung muss so ausgewählt
werden, dass das Horn aus dem Stutzen ragt.
• Ist der Horndurchmesser größer als die Nennweite
des Stutzens, so erfolgt die Montage der Antenne
inklusive Verlängerung vom Behälterinneren. Die
Schrauben werden bei angehobenem Gerät von
aussen angezogen. Dafür muss die Verlängerung so
gewählt werden, dass das Gerät mindestens
100 mm angehoben werden kann.
• Empfohlenes Drehmoment: 10 Nm.
Sonderverlängerung
• Muss die Antenne an einer schrägen oder senk-
rechten Behälterwand montiert werden, steht eine
45° bzw. 90° gebogene Verlängerung zur Verfü-
gung.
• Der kleinstmögliche Biegeradius R beträgt
300 mm.
Für weitere Informationen wenden Sie sich bitte an
Endress+Hauser.
200 mm (8")
163
< 272
Micropilot M
FMR230
Dichtung
H
Stutzen
Emailbeschichtung
Ø D
L00-FMR230xx-17-00-00-de-008
FMR230
³ 100 mm
L00-FMR230xx-17-00-00-de-003
FMR230
L00-FMR230xx-17-00-00-yy-004
Endress+Hauser
