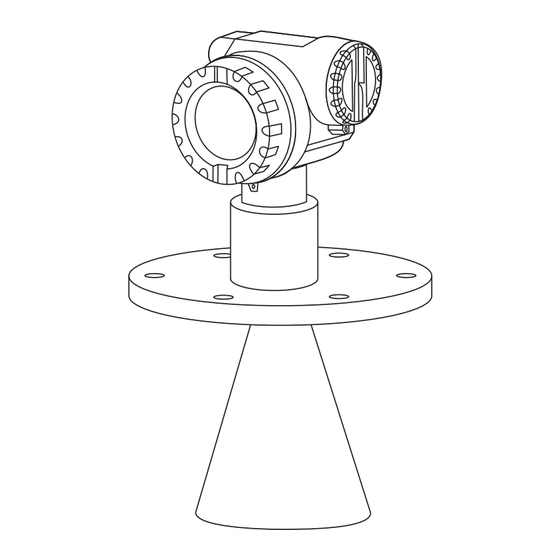

Endress+Hauser Micropilot M FMR230 Beschreibung Der Gerätefunktionen

Endress+Hauser Micropilot M FMR230 Beschreibung Der Gerätefunktionen

Füllstand-radar
Vorschau ausblenden Andere Handbücher für Micropilot M FMR230:

Werbung

Quicklinks

Diese Anleitung herunterladen
Beschreibung der Gerätefunktionen
Micropilot M
FMR230, FMR231
Füllstand-Radar
6
8
9
BA221F/00/DE/03.10
71114342
gültig ab Software-Version:
01.04.00

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Micropilot M FMR230

Inhaltszusammenfassung für Endress+Hauser Micropilot M FMR230

  • Seite 1 Beschreibung der Gerätefunktionen Micropilot M FMR230, FMR231 Füllstand-Radar BA221F/00/DE/03.10 71114342 gültig ab Software-Version: 01.04.00...
  • Seite 2 E = Abgleich Leer (= Nullpunkt) Einstellung in 005 F = Abgleich Voll (= Spanne) Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut) Anzeige in 0A5 = Füllstand Anzeige in 0A6 SD = Sicherheitsabstand Einstellung in 015 Endress+Hauser...
  • Seite 3 Funktion "Eingabe Volumen" (045) ... . 37 Funktion "Endwert Messber." (046) ... . 37 Funktion "Zyl.-durchmesser" (047) ... . 37 Endress+Hauser...
  • Seite 4 11.7 Funktion "Längeneinheit" (0C5) ....68 11.8 Funktion "Download Mode" (0C8) ... . 69 11.9 Funktion "Antenn.verläng" (0C9) ... . . 69 Endress+Hauser...
  • Seite 5 Position angezeigt. Über den Index des Funktionsmenüs (siehe Seite 87), in dem die Kennzeichnungen aller Funktionen alphabetisch bzw. numerisch geordnet aufgelistet sind, gelangen Sie über einen Seitenverweis/Link zu der jeweiligen Funktion. Hinweis! Die Default-Werte der jeweiligen Parameter sind durch Fettdruck gekennzeichnet. Endress+Hauser...
  • Seite 6 • Linearisierung … Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Tankgeometrie • Medium Eigensch. • Messbedingungen … Im folgenden wird die Position immer in Klammern (z.B. "Tankgeometrie" (002)) hinter der beschriebenen Funktion angegeben. Endress+Hauser...
  • Seite 7 Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Funktionsgruppen -> Funktionen HOME F000 F001 F002 F003 F004 ... FG00 FG01 FG02 Hilfetexte FG03 FG04 FG05 FG06 Hüllkurven- FG07 darstellung Abb. 2: Anzeigedarstellung Endress+Hauser...
  • Seite 8 Navigation innerhalb einer Funktionsgruppe nach rechts, Bestätigung oder Kontrasteinstellung der Flüssigkristallanzeige Hardware-Verriegelung / Entriegelung Nach einer Hardware-Verriegelung ist eine Bedienung über Display und Kommunikation nicht möglich! Die Entriegelung kann nur über das Display erfolgen. Es muss dabei ein Freigabecode eingegeben werden. Tab. 1-2Funktion der Tasten Endress+Hauser...
  • Seite 9 (z.B. "Medium Eigensch. (003)") angewählt Ü 5) 1 x Eingabe von zurück zur letzten Funktion (z.B. "Tankgeometrie (002)") Ü 2 x Eingabe von zurück zur Gruppenauswahl 6) mit ) zurück zur Messwertdarstellung Abb. 3: Funktionen auswählen und konfigurieren (Grundmenü) Endress+Hauser...
  • Seite 10 (diese Anzeige erscheint beim erstmaligen Einschalten) ⇓ Wählen Sie die Basiseinheit (diese Anzeige erscheint beim erstmaligen Einschalten) ⇓ Der aktuelle Messwert wird angezeigt ⇓ Nach dem Drücken von gelangen Sie in die Gruppenauswahl. Mit dieser Auswahl können Sie den Grundabgleich durchführen Endress+Hauser...
  • Seite 11 → Bereich Ausblend Seite 39 → Starte Ausblend. Seite 40 → akt. Ausbl.dist. Seite 41 → Ausblendung Seite 41 → Echoqualität Seite 42 → Füllhöhenkorrekt Seite 42 → Antenn.verläng Seite 42 → Integrationszeit Seite 43 → Blockdistanz Seite 43 Endress+Hauser...
  • Seite 12 (siehe Seite 60) letzter Fehler Seite 61 ⇓ → Lösche let.Fehl. Seite 61 → Rücksetzen Seite 62 → Freigabecode Seite 63 → gemessene Dist. Seite 64 → gemess. Füllst. Seite 65 → Fensterung Seite 65 → Anwendungsparam. Seite 66 Endress+Hauser...
  • Seite 13 Profile Version (nur PROFIBUS PA) Seite 67 → Protokoll+SW-Nr. Seite 67 → Seriennummer Seite 68 → device id (nur FOUNDATION Fieldbus) Seite 68 → Längeneinheit Seite 68 → Download Mode Seite 69 → Antenn.verläng Seite 69 ⇒ Service Service Ebene Seite 70 Endress+Hauser...
  • Seite 14 (0C9) eingegeben (siehe Seite 42 oder Seite 69). Funktion "Tankgeometrie" (002) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Tankgeometrie aus. Auswahl: • Klöpperdeckel • zyl.liegend • Bypass • Schwallrohr • Flachdeckel • Kugeltank Klöpperdeckel zyl. liegend Bypass Schwallrohr Flachdeckel Kugeltank Endress+Hauser...
  • Seite 15 Ammoniak NH3 wie Medium der Gruppe A behandeln, d.h. immer FMR230 im Schwallrohr einsetzen. Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • Oberfl. ruhig • Oberfl.unruhig • zus. Rührwerk • schnelle Änder • Test:Filt. aus Endress+Hauser...
  • Seite 16 Spezielle Filter zur Beruhigung des Die Mittelungs-Filter werden auf Alle Filter aus. Eingangssignals werden auf grosse kleine Werte gesetzt. Die Werte gesetzt. Integrationszeit wird auf 0 gesetzt. ->beruhigter Messwert -> schnelle Reaktionszeit ->mittelschnelle Reaktionszeit -> evtl. unruhiger Messwert ->Minimierung von Effekten durch Rührwerksblätter Endress+Hauser...
  • Seite 17 Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. " Achtung! Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt gelegt werden, an dem der Radarstrahl den Tankboden trifft. Endress+Hauser...
  • Seite 18 Eine Messung ist prinzipiell bis zur Antennenspitze möglich, jedoch sollte wegen Korrossion und Ansatzbildung das Messbereichsende nicht näher als 50 mm an der Antennenspitze liegen. Hinweis! Wurde in der Funktion "Tankgeometrie" (002) Bypass oder Schwallrohr ausgewählt, so wird im folgenden Schritt nach dem Rohrdurchmesser gefragt. Endress+Hauser...
  • Seite 19 • Distanz richtig - Füllstand richtig -> weiter mit nächster Funktion "Distanz prüfen" (051). • Distanz richtig - Füllstand falsch -> "Abgleich leer" (005) überprüfen • Distanz falsch - Füllstand falsch -> weiter mit nächster Funktion "Distanz prüfen" (051). Endress+Hauser...
  • Seite 20 • Anwendungsparameter (002), (003), (004) und "Abgleich leer" (005) überprüfen Dist.unbekannt Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt werden. manuell Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs möglich. Diese Eingabe erfolgt in der Funktion "Bereich Ausblend" (052). Endress+Hauser...
  • Seite 21 Abstand durchgeführt. Auswahl: • aus:es wird keine Ausblendung durchgeführt • an:die Ausblendung wird gestartet Während die Ausblendung durchgeführt wird, zeigt das Display die Meldung "Ausblendung läuft" " Achtung! Es wird keine Ausblendung durchgeführt solange das Gerät im Alarmzustand ist. Endress+Hauser...
  • Seite 22 "Distanz prüfen" (051). • Distanz richtig - Füllstand falsch -> "Abgleich leer" (005) überprüfen ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Hinweis! Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Anzeige" (09)). Endress+Hauser...
  • Seite 23 • anwenderspez. MIN (<= 3.6mA) HART PA / FF (110%) [mA] (-10%) -99999 Ist das Gerät im Alarmzustand wird der Ausgang wie folgt geändert: • HART: MIN-Alarm 3.6 mA • PROFIBUS PA: MIN-Alarm -99999 • FOUNDATION Fieldbus: MIN-Alarm -99999 Endress+Hauser...
  • Seite 24 Ist das Gerät im Alarmzustand wird der letzte Messwert gehalten. anwenderspez. Ist das Gerät im Alarmzustand wird der Ausgang auf den im "Ausg. b. Alarm" (011) konfigurierten Wert gesetzt (x mA). " Achtung! Diese Auswahl ist nur bei HART Geräten möglich! Endress+Hauser...
  • Seite 25 Auswahl: • Alarm • Halten • Rampe %/min Alarm Bei Echoverlust wird nach einer in "Verzögerung" (014) einstellbaren Zeit das Gerät in den Alarmzustand gebracht. Die Reaktion des Ausgangs hängt von der Konfigurierung in "Ausg. b. Alarm" (010) ab. Endress+Hauser...
  • Seite 26 ⇒ ENDRESS + HAUSER – Steigung der Rampe, die im Fall eines Echoverlustes den Ausgangswert bestimmt. Dieser Wert wird benutzt, wenn in "Ausg.Echoverlust" (012) - "Rampe %/min" gewählt wird. Die Steigung wird in % des Messbereichs pro Minute angegeben. Endress+Hauser...
  • Seite 27 Hier kann die Größe des Sicherheitsabstandes eingegeben werden. Defaultwert 0.1 m. Funktion "im Sicherh.abst." (016) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Reaktion auf ein Eintreten des Füllstands in den Sicherheitsabstand festgelegt werden. Auswahl: • Alarm • Warnung • Selbsthaltung Endress+Hauser...
  • Seite 28 Gerät geht in den definierten Alarmzustand ("Ausg. b. Alarm" (011)). Es wird die Alarmmeldung E651 - "Sicherheitsabstand erreicht - Überfüllgefahr" ausgegeben. Verlässt der Füllstand den Sicherheitsabstand, wird die Messung erst nach einem Reset der Selbsthaltung (Funktion: "Reset Selbsthalt" (017)) fortgesetzt. Endress+Hauser...
  • Seite 29 Auswahl von "Standard", es bleiben dabei die WHG Parametereinstellungen erhalten. Um die WHG-spezifischen Parameter zurückzusetzen wird empfohlen, ein Geräte-Reset durchzuführen (s. Seite 62). Für weitere Informationen siehe ZE 244F/00/de (für WHG) oder SD 150F/00/de (für SIL). ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 30 Füllstand in der gewählten "Längeneinheit" (0C5). Restvol. TE Restvolumen in technischen Einheiten. Eine Linearisierung des Wertes ist möglich. Als Defaultwert der "Linearisierung" (041) ist linear 0...100% eingestellt. Restvo.m/ft/in Restvolumen in der gewählten "Längeneinheit" (0C5). Hinweis! Bezugspunkt für das Restvolumen ist der "Abgleich voll" (=Spanne). Endress+Hauser...
  • Seite 31 Die "Kundeneinheit" (042) kann gewählt werden. Der dem Abgleich voll entsprechende Volumenwert wird in "Endwert Messber." (046) definiert. Dieser Wert entspricht einem Ausgang von 100% (= 20 mA bei HART). 100% kg, m 3 , ft 3 , ... = Kundeneinheit (042) Endwert Messber. (046) Endress+Hauser...
  • Seite 32 3 , ft 3 , ... = Kundeneinheit (042) Jeder Punkt (2) in der Tabelle wird durch ein Wertepaar: Füllstand (3) und z.B. Volumen (4) beschrieben. Das letzte Wertepaar bestimmt den Ausgang von 100% (= 20 mA bei HART). Endress+Hauser...
  • Seite 33 Vor der Bestätigung von 0,00 m als Füllstand oder 0,00% als Volumen muß der Editiermodus mit oder aktiviert werden. Im ToF Tool kann die Linearisierungstabelle auch mit Hilfe eines Tabelleneditors eingegeben bzw. graphisch visualisiert werden. Zusätzlich lassen sich Linearisierungskurven für beliebige Behälterformen berechnen. Endress+Hauser...
  • Seite 34 Dabei springt der Linearisierungsmodus automatisch auf linear. Hinweis! Eine Linearisierungstabelle kann durch Wahl von "linear" bzw. "zyl. liegend" (oder Funktion "Füllst./Restvol." (040) = "Füllst. m/ft/in", "Restvol.m/ft/in") deaktiviert werden. Sie wird dabei nicht gelöscht und kann jederzeit durch die Wahl "Tabelle ein" wieder aktiviert werden. Endress+Hauser...
  • Seite 35 • i gal • kg • t • lb • ton • m • ft • mm • inch Abhängigkeit Die Einheiten werden in folgenden Parametern geändert: • Messwert (000) • Eingabe Volumen (045) • Endwert Messber. (046) • Simulationswert (066) Endress+Hauser...
  • Seite 36 Funktion "Eingabe Füllst." (044) ⇓ ⇒ ENDRESS + HAUSER – ⇓ Mit dieser Funktion geben Sie den Füllstand für jeden Punkt der Linearisierungskurve an. Bei der halbautomatischen Eingabe der Linearisierungskurve erfaßt der Micropilot automatisch die Füllhöhe. Eingabe: Füllstand in "Längeneinheit" (0C5). Endress+Hauser...
  • Seite 37 Sie in der Funktion "Linearisierung" (041) - "linear" oder "zyl.liegend" gewählt haben. Funktion "Zyl.-durchmesser" (047) ⇓ ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Tankdurchmesser an. Diese Angabe ist notwendig, wenn Sie in der Funktion "Linearisierung" (041) - "zyl.liegend" gewählt haben. Endress+Hauser...
  • Seite 38 Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten: Auswahl: • Distanz = ok • Dist. zu klein • Dist. zu gross • Dist.unbekannt • manuell Endress+Hauser...
  • Seite 39 ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (siehe Seite 2 ff.). Dieser Wert kann vom Bediener noch editiert werden. Bei manueller Ausblendung ist der Defaultwert 0 m. Endress+Hauser...
  • Seite 40 Abstand durchgeführt. Auswahl: • aus:es wird keine Ausblendung durchgeführt • an:die Ausblendung wird gestartet Während die Ausblendung durchgeführt wird, zeigt das Display die Meldung "Ausblendung läuft" " Achtung! Es wird keine Ausblendung durchgeführt solange das Gerät im Alarmzustand ist. Endress+Hauser...
  • Seite 41 • löschen inaktiv Es ist noch keine Ausblendung aufgenommen oder die Ausblendung ist ausgeschlatet. Auswertung erfolgt nur mit Hilfe der FAC (siehe Seite 74). aktiv Die Auswertung erfolgt mit Hilfe der Störechoausblendung (siehe Seite 73). löschen Löscht die komplette Ausblendung. Endress+Hauser...
  • Seite 42 Funktion "Antenn.verläng" (0C9) ⇒ ENDRESS + HAUSER – Mit dieser Funktion kann die Länge der Antennenverlängerung FAR10 eingegeben werden (nur beim FMR230). Der Einfluss der langsameren Ausbreitungsgeschwindigkeit der Mikrowellen in der FAR10 auf den Füllstand wird damit automatisch korrigiert. Endress+Hauser...
  • Seite 43 Ausblendung gelegt (siehe Funktion "Sicherheitsabstand" (015) auf Seite 27). • Der Kunde kann das Verhalten des Micropilot für den Fall einstellen, daß das Produkt sich innerhalb dieser Zone (im Sicherheitsabstand) befindet (siehe Seite 27). ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 44 In diesem Feld wird die PA Bus Adresse angezeigt. Die Eistellung der Adresse erfolgt entweder direkt am Gerät über DIP Schalter (siehe Betriebsanleitung für entsprechenden Gerätetyp) oder über ein spezielles SetSlaveAdress Kommando über den Bus z.B. vom ToF Tool. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 45 • manufacturer • Profile manufacturer Einstellung herstellerspezifisch auf 1522 hex (PNO registriert). Profile Einstellung wie in PA Profile 3.0 definiert: 9700 hex - Gerät mit einem AI Block. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 46 Nach Bestätigen dieser Funktion wird die Einheit des Messwertes in den AI Block übernommen (PV scale -> Out scale). Nach dem Ändern der Einheit muß diese Funktion in jedem Fall ausgeführt werden. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 47 Stromlupe Standard fester Strom 100 [%] 100 [%] Funktion "Out Wert" (063), nur PROFIBUS PA ⇒ ENDRESS + HAUSER – Hier wird der Ausgang des AI Blocks angezeigt. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 48 Diese Eingabe ist nur bei HART Geräten möglich! 7.10 Funktion "Out Status" (064), nur PROFIBUS PA ⇒ ENDRESS + HAUSER – Zeigt den aktuellen Status des Ausgangs an (Wert siehe Betriebsanleitung für entsprechenden Gerätetyp). " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 49 • Ausgangsstrom" (067) - Nur bei HART Geräten! folgen den eingegebenen Werten. Sim. Strom (nur bei HART Geräten) Es kann in "Simulationswert" (066) der Wert für den Strom vogegeben werden. Die Funktion: • Ausgangsstrom" (067) - Nur bei HART Geräten! folgt den eingegebenen Werten. Endress+Hauser...
  • Seite 50 ENDRESS + HAUSER es kann das Volumen eingegeben werden – Nach Auswahl der Option "Sim. Strom" in der Funktion "Simulation" (065) erscheint folgendes auf der Anzeige: ⇒ ENDRESS + HAUSER es kann der Ausgangsstrom eingegeben werden (nur bei HART Geräten). – Endress+Hauser...
  • Seite 51 Funktion "2. zykl. Wert" (067), nur PROFIBUS PA ⇒ ENDRESS + HAUSER – Auswahl des zweiten zyklischen Wertes. • Höhe/Distanz Bei Micropilot wird als zweiter zyklischer Wert immer die Distanz übertragen. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 52 • eingeles. Wert Hauptmesswert In der Funktion "Messwert" (000) wird der konfigurierte Messwert angezeigt. eingeles. Wert In der Funktion "Messwert" (000) wird der in "eigelesen. Wert" (069) stehende Wert angezeigt. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 53 Dieses Feld kann von aussen z.B. einer SPS beschrieben werden. Der Wert wird dann bei Wahl der Funktion "Zuordnung Anzei." (068) = "eigelesen. Wert" als Hauptmesswert im Display angezeigt. " Achtung! Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! Endress+Hauser...
  • Seite 54 Zykluszeit. Es ist daher empfehlenswert nach der Optimierung der Messstelle die Hüllkurvendarstellung wieder zu verlassen. Hinweis! Bei sehr schwachem Füllstandecho bzw. starken Störechos kann eine Ausrichtung des Micropilot zu einer Optimierung der Messung (Vergrössern des Nutzechos/Verkleinern des Störechos) beitragen (siehe »Ausrichtung des Micropilot« auf Seite 81). Endress+Hauser...
  • Seite 55 - vergrößern/verkleinern (4 Stufen) Horizontal-Zoom-Modus Drücken Sie oder , um in die Hüllkurvennavigation zu gelangen. Sie befinden sich dann im Horizontal-Zoom-Modus. Es wird oder angezeigt. Sie haben jetzt folgende Möglichkeiten: • vergrößert den horizontalen Maßstab. • verkleinert den horizontalen Maßstab. Endress+Hauser...
  • Seite 56 • Durch gleichzeitiges Drücken von verlassen Sie die Navigation. Die eingestellten Vergrößerungen und Verschiebungen bleiben erhalten. Erst wenn Sie die Funktion "Kurve lesen" (0E2) erneut aktivieren, verwendet der Micropilot wieder die Standard-Darstellung. ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 57 – Falls während der angegebenen Zeit keine Eingabe über das Display gemacht wird, erfolgt der Rücksprung in die Messwertdarstellung. 9999 s bedeutet, daß kein Rücksprung erfolgt. Eingabe: 3...9999 s " Achtung! Diese Funktion wird in Commuwin II nicht angezeigt! Endress+Hauser...
  • Seite 58 ENDRESS + HAUSER – Auswahl: • x • x.x • x.xx • x.xxx Funktion "Trennungszeichen" (096) ⇒ ENDRESS + HAUSER – Auswahl: • . • , Die Dezimalstelle wird durch einen Punkt getrennt. Die Dezimalstelle wird durch ein Komma getrennt. Endress+Hauser...
  • Seite 59 ENDRESS + HAUSER – Alle Pixel des Displays werden angesteuert. Wenn das gesamte Display dunkel ist, ist es in Ordnung. " Achtung! Diese Funktion kann nur auf dem Display ausgeführt werden! ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 60 • In der Funktiongruppe "Diagnose" (0A) kann der aktuelle und der letzte anstehende Fehler angezeigt werden. • Bei mehreren aktuell anstehenden Fehlern kann mit zwischen den Fehlermeldungen oder geblättert werden. • Der letzte anstehende Fehler kann in der Funktiongruppe "Diagnose" (0A) Funktion "Lösche let. Fehler" (0A2) gelöscht werden. Endress+Hauser...
  • Seite 61 Fehlermeldungen oder geblättert werden. 10.2 Funktion "letzter Fehler" (0A1) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der letzte anstehende Fehler angezeigt. 10.3 Funktion "Lösche let.Fehl." (0A2) ⇒ ENDRESS + HAUSER – Auswahl: • beibehalten • löschen Endress+Hauser...
  • Seite 62 "Ausblendung" (055) möglich. Dieser Reset empfiehlt sich immer dann wenn ein Gerät mit unbekannter 'Historie' in einer Anwendung eingesetzt werden soll oder wenn eine fehlerhafte Ausblendung aufgenommen wurde: • Die Störechoausblendung wird gelöscht. Ein erneutes Aufnehmen der Ausblendung ist erforderlich. Endress+Hauser...
  • Seite 63 Drücken der asten entriegelt werden. Eine Entriegelung über Kommunikation ist hier nicht möglich. Auch bei verriegeltem Gerät können alle Parameter angezeigt werden. ⇒ ENDRESS + HAUSER – ⇓ gleichzeitig drücken ⇓ Auf der LCD-Anzeige erscheint das LOCK_SYMBOL. Endress+Hauser...
  • Seite 64 Funktionen der gesamten Messeinrichtung und vor allem auch die Messgenauigkeit! Solche Parameter dürfen im Normalfall nicht verändert werden und sind deshalb durch einen speziellen, nur der E+H-Serviceorganisation bekannten Service-Code geschützt. Setzen Sie sich bei Fragen bitte zuerst mit Endress+Hauser in Verbindung. 10.6 Funktion "gemessene Dist." (0A5) ⇒...
  • Seite 65 Echos außerhalb dieses Fensters werden bei der Auswertung zunächst ignoriert. Auswahl: • aus • an • rücksetzen Bei Wahl dieser Option wird das aktuelle Fenster gelöscht, im gesamten Messbereich nach dem Füllstandecho gesucht, und ein neues Fenster um das aktuelle Nutzecho gelegt. Endress+Hauser...
  • Seite 66 "Medium Eigensch." (003) und "Messbedingungen" (004) abhängigen Einstellungen geändert wurde oder nicht. Wird z.B. die "Integrationszeit" (058) verändert, so zeigt die Funktion "Anwendungsparam." - "geändert" an. Anzeige: • nicht geändert • geändert ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 67 Diese Funktion ist nur bei PROFIBUS PA Geräten möglich! 11.4 Funktion "Protokoll+SW-Nr." (0C2) ⇒ ENDRESS + HAUSER – Diese Funktion zeigt die Version von Protokoll, Hardware und Software an: Vxx.yy.zz.prot. Anzeige: xx: HW-Version yy: SW-Version zz: SW-Revision prot: Protokoll Type (z.B. HART) Endress+Hauser...
  • Seite 68 • Abgleich voll (006) • Rohrdurchmesser (007) • Sicherheitsabst. (015) • Eingabe Füllst. (044) • Zyl.-durchmesser (047) • Bereich Ausblend (052) • Ausblendung (055) • Füllhöhenkorrekt (057) • Simulationswert (066) • gemessene Dist. (0A5) • gemess. Füllst. (0A6) • Antenn.verläng (0C9) Endress+Hauser...
  • Seite 69 Der Einfluss der langsameren Ausbreitungsgeschwindigkeit der Mikrowellen in der FAR10 auf den Füllstand wird damit automatisch korrigiert. Hinweis! Diese Funktion kann nur in der Funktionsgruppe "extended calibr." (05) editiert werden (siehe Kap. 6.9 auf Seite 42). ⇒ ENDRESS + HAUSER – ⇓ Nach 3 s erscheint Endress+Hauser...
  • Seite 70 12 Funktionsgruppe "Service" (0D) Micropilot M Funktionsgruppe "Service" (0D) Eine ausführliche Beschreibung der Funktionsgruppe "Service" sowie eine Detailübersicht des Funktionsmenüs finden Sie im Service Manual: SM 07F für Micropilot M. 12.1 Softwarehistorie Micropilot M FMR230, FMR231 Datum Software-Version Software-Änderungen Dokumentation 12.2000 01.01.00 Original-Software.
  • Seite 71 Micropilot M 13 Hüllkurve Hüllkurve 13.0.1 Das Hüllkurvenfenster im ToF Tool Signalanalyse durch Hüllkurven Zur Hüllkurvendarstellung auf dem lokalen Display siehe Seite 54 ff. Endress+Hauser...
  • Seite 72 Auswertung einer Hüllkurve ein Laptop oder PC und die E+H-Software "ToF Tool" sowie ein entsprechendes Interface eingesetzt werden (siehe BA 224F - Bedienung ToF Tool). Amplitude Sendeimpuls mit Ausschwingzeit Störecho durch Einbauten Störecho durch Rührflügel Störechos durch Einbauten Techn. Darstellung der Hüllkurve Füllstandecho Laufzeit Abb. 4: Beispiel eines Behälters mit stilisierter Hüllkurve Endress+Hauser...
  • Seite 73 Distanz erfolgen. Jedoch kann mit Absinken des Füllstandes unter die definierte Distanz ein zusätzlich auftretendes Störecho die Messung beeinträchtigen. [dB] Kurve der Störechoausblendung (customer map) Bedienung in der Funktionsgruppe "Grundabgleich" und "erweiterter Abgleich" Störechos Füllstand-Echo Hüllkurve mit Reflexionen / Echos im Behälter Endress+Hauser...
  • Seite 74 Störechos, alle Signale unterhalb dieser Kurve werden ignoriert. Das Echosignal mit dem größten FAC-Abstand kommt zur Auswertung. Die FAC wird nicht nur einmal aufgenommen, sondern sie wird aus jeder Hüllkurve neu berechnet. Damit erfolgt eine dauernde Anpassung an die Tankverhältnisse. Endress+Hauser...
  • Seite 75 Wenn Sie die Anweisungen dieser Betriebsanleitung befolgt haben, wurde der Micropilot damit erfolgreich in Betrieb gesetzt. Ist dies nicht der Fall, bietet der Micropilot Möglichkeiten, Fehler zu analysieren und zu korrigieren. Eine strukturierte Vorgehensweise zur Fehlersuche finden Sie in der jeweiligen Geräte- Betriebsanleitung oder Seite 76 ff. Endress+Hauser...
  • Seite 76 Einstellung COM Schnittstelle fertig Kommunikation ok? funktioniert nicht am PC überprüfen berichtigen nein E+H Service kontaktieren Gerät misst Grundabgleich nicht ok. falsch Neuen Grundabgleich Messung ok? fertig prüfen durchführen nein Maßnahmen gemäß Kapitel “Störungsbehebung” in der BA Endress+Hauser...
  • Seite 77 Sekunden W601 Linearisierung K1 Kurve Linerarisierung ist nicht monoton Tabelle korrigieren nicht monoton steigend W611 Linearisierungspkt. Anzahl Anzahl der eingegebenen Linear- Tabelle korrekt eingeben <2 (K1) isierungskoordinaten ist < 2 W621 Simulation K1 Simulationsmodus ist eingeschaltet Simulationsmodus ausschalten eingeschaltet Endress+Hauser...
  • Seite 78 Füllstand den Sicherheitsabstand verläßt. Eventuell Reset Selbshaltung durchführen A671 Linearisation Ch1 nicht Linerarisierungstabelle ist im Linearisierungstabelle einschalten vollständig, unbrauchbar Editiermodus W681 Strom Ch1 ausserhalb des Strom ist außerhalb des gültigen Grundabgleich durchführen Messbereichs Bereiches 3,8 mA ... 21,5 mA Linearisierung überprüfen Endress+Hauser...
  • Seite 79 → beim oder Ansatz an der Grundabgleich 100% Befüllen/Entleeren Antenne 2. ggf. Antenne reinigen 3. ggf. bessere Einbauposition wählen eingetreten 4. ggf. bei gleichzeitig auftretenden sehr breiten Störechos die Funktion Fensterung (0A7) auf "aus" setzen erwartet t → Endress+Hauser...
  • Seite 80 Wenn das Gerät bei Echoverlust auf HALTEN Rauschpegel während Abgleich leer (005) noch einmal nach Einschalten konfiguriert ist, wird am Ausgang ein der Initialisierungsphase widerholen. beliebiger Wert/Strom eingestellt. zu hoch. Achtung! Versorgungsspannu Vor Bestätigen mit oder in den Editiermodus gehen. Endress+Hauser...
  • Seite 81 R 1½”, 1½” (FMR 244) oder 1½ NPT DN50 DN80…150 ANSI 2” ANSI 3…6” Gehäuse T12 Einbau in Bypass: Markierung senkrecht (90°) zu Tankverbindungen! Markierungspunkte am Geräteflansch ° Innensechskant 4 mm ° DN50 DN80…150 ° ANSI 2” ANSI 3…6” Endress+Hauser...
  • Seite 82 Flansch um ein Loch drehen bzw. Einschraubstück um eine Achtelumdrehung ein- schrauben.Echoqualität notieren. Weiterdrehen bis 360° erfaßt sind. Optimale Ausrichtung: a) Behälter teilbefüllt, kein Störecho vorhanden: Füllstandecho: größter Wert Füllstandecho b) Behälter teilbefüllt, Störecho vorhanden: Füllstandecho : größter Wert Störecho kleinster Wert Störecho Füllstandecho Endress+Hauser...
  • Seite 83 Micropilot M 14 Störungsbehebung c) Behälter leer, kein Störecho: d) Behälter leer, Störecho vorhanden: Flansch bzw. Einschraubstück in dieser Position befestigen. Ggf. Dichtung erneuern. Störechoausblendung durchführen, siehe Seite 19 ff.. Endress+Hauser...
  • Seite 84 14 Störungsbehebung Micropilot M Endress+Hauser...
  • Seite 85 Micropilot M 14 Störungsbehebung Endress+Hauser...
  • Seite 86 14 Störungsbehebung Micropilot M Endress+Hauser...
  • Seite 87 059 = Blockdistanz ......43 060 = Kommun.Adresse (nur HART)....44 Endress+Hauser...
  • Seite 88 www.endress.com/worldwide BA221F/00/DE/03.10 71114342 CCS/FM+SGML 6.0/ProMoDo 71114342 71114342...
