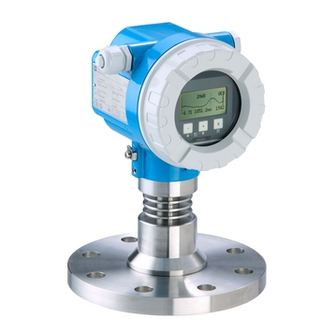

Endress+Hauser Micropilot M FMR245 Kurzanleitung
Endress+Hauser Micropilot M FMR245 Kurzanleitung

Endress+Hauser Micropilot M FMR245 Kurzanleitung

Füllstand-radar
Vorschau ausblenden Andere Handbücher für Micropilot M FMR245:
Inhaltsverzeichnis

Werbung

Kurzanleitung
Micropilot M FMR245
Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung.
Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der
weiteren Dokumentation auf der mitgelieferten CD-ROM.
Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs-
anleitung.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• Zulassungen und Sicherheitszertifikaten
• einer CD-ROM mit:
– den Betriebsanleitungen
– der Technischen Information
KA1013F/00/DE/12.09
71030610

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Micropilot M FMR245

  • Seite 1 Kurzanleitung Micropilot M FMR245 Füllstand-Radar Diese Anleitung ist eine Kurzanleitung. Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumentation auf der mitgelieferten CD-ROM. Diese Kurzanleitung ersetzt nicht die zum Lieferumfang gehörende Betriebs- anleitung. Die komplette Gerätedokumentation besteht aus: •...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Micropilot M FMR245 PROFIBUS PA Inhaltsverzeichnis 1 Sicherheitshinweise ..........3 1.1 Bestimmungsgemäße Verwendung .
  • Seite 3: Sicherheitshinweise

    Micropilot M FMR245 PROFIBUS PA Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot M ist ein kompaktes Radar-Füllstandmeßgerät für die kontinuierliche, berüh- rungslose Messung von Flüssigkeiten, Pasten und Schlämmen. Mit einer Arbeitsfrequenz von ca. 26 GHz und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außerhalb von metallischen geschlossenen Behältern gestattet.
  • Seite 4: Fcc-Zulassung

    Sicherheitshinweise Micropilot M FMR245 PROFIBUS PA 1.3.1 FCC-Zulassung This instrument complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This instrument may not cause harmful interference, and this instrument must accept any interference received, including interference that may cause undesired operation.
  • Seite 5: Montage

    Micropilot M FMR245 PROFIBUS PA Montage Montage Montage auf einen Blick Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten! Einbau in Schwallrohr: Einbau in Bypass: Einbau frei im Tank: Markierung paralell zu Markierung senkrecht Markierung zur Tankwand den Ausgleichsöffnungen! (90°) zu Tank-...
  • Seite 6: Einbau

    Bei nicht senkrecht stehender Antenne kann die max. Reichweite reduziert werden. Antennengröße 50 mm (2") 80 mm (3") D [mm (in)] 44 (1.73) 75 (2.95) Tellerfedern H [mm (in)] < 500 (< 19.7) < 500 (< 19.7) øD L00-FMR245xx-17-00-00-de-002 Hinweis! Bitte kontaktieren Sie Endress+Hauser bei Anwendungen mit höheren Stutzen. Endress+Hauser...
  • Seite 7: Einbau Im Schwallrohr

    Micropilot M FMR245 PROFIBUS PA Montage 2.3.4 Einbau im Schwallrohr Bei Einbau in ein Schwallrohr beachten Sie bitte die Projektierungshinweise (→ ä 9) und folgende Punkte: • Markierung auf Schlitze ausgerichtet. • Messungen durch einen offenen Kugel- hahn mit Volldurchgang sind problemlos möglich.
  • Seite 8: Einbaulage

    Montage Micropilot M FMR245 PROFIBUS PA 2.3.6 Einbaulage • Empfohlener Abstand (1) Wand- stutzenaußenkante: ~1/6 des Behälter- durchmessers. Das Gerät sollte aber auf keinen Fall näher als 15 cm (5.91 in) zur Tankwand montiert werden. • Nicht mittig (3) da Interferenzen zu Sig- nalverlust führen können.
  • Seite 9 Micropilot M FMR245 PROFIBUS PA Montage 2.3.7 Projektierungshinweise Behältereinbauten • Vermeiden Sie, dass sich Einbauten (1) wie Grenzschalter, Temperatursensoren usw. innerhalb des Strahlenkegels befin- den (→ ä 10). • Symmetrisch angeordnete Einbauten (2) wie z. B. Vakuumringe, Heizschlangen, Strömungsbrecher etc. können die Mes- sung beeinträchtigen.
  • Seite 10 Montage Micropilot M FMR245 PROFIBUS PA 2.3.8 Abstrahlwinkel α Als Abstrahlwinkel ist der Winkel definiert, bei dem die Leistungsdichte der Radar-Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite). Auch außerhalb des Strah- lenkegels werden Mikrowellen abgestrahlt und können von Störern reflektiert werden. Kege- durchmesser W in Abhängigkeit vom Antennentyp (Abstrahlwinkel α) und Distanz D:...
  • Seite 11 Micropilot M FMR245 PROFIBUS PA Montage • Für die Messung absorbierter Gase wie Ammoniak NH , bzw. manchen Fluorkohlenwas- serstoffen unbedingt FMR230 im Schwallrohr einsetzen. • Der Messbereichsanfang ist dort wo der Strahl auf den Tankboden trifft. Insbesondere bei Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses Punktes nicht erfasst werden.
  • Seite 12: Gehäuse Drehen

    Montage Micropilot M FMR245 PROFIBUS PA 2.3.10 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen, gehen Sie wie folgt vor: •...
  • Seite 13: Verdrahtung

    Micropilot M FMR245 PROFIBUS PA Verdrahtung Verdrahtung Warnung! Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entspre- chenden nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings und die Inhalte der Betriebsanleitung einzuhalten. " Achtung! Vor dem Anschluss bitte folgendes beachten: •...
  • Seite 14: Verdrahtung Im Gehäuse T12

    Verdrahtung Micropilot M FMR245 PROFIBUS PA Verdrahtung im Gehäuse T12 Gehäusedeckel (1) abschrauben. Kabel (2) durch die Kabelverschrau- bung (3) einführen. Kabelschirm mit der Erdungsklemme (4) im Anschlussraum verbinden. Anschluss herstellen (siehe Klemmen- belegung). Kabelverschraubung (3) festdrehen. Gehäusedeckel (1) zuschrauben.
  • Seite 15: Klemmenbelegung

    Micropilot M FMR245 PROFIBUS PA Verdrahtung Klemmenbelegung PA- PA+ L00-FMP4xxxx-04-00-00-de-007 Kabelspezifikationen PROFIBUS Verwenden Sie immer verdrilltes, abgeschirmtes Zweiaderkabel. Folgende Kabeltypen sind zum Beispiel geeignet: • Siemens 6XV1 830-5BH10 (grau) • Kerpen CEL-PE/OSCR/PCV/FRLA FB-02YS(ST)YFL (grau) • Belden 3076F (orange) Anschluss Messeinheit Kabeleinführung...
  • Seite 16: Abschirmung/Potentialausgleich

    Verdrahtung Micropilot M FMR245 PROFIBUS PA Überspannungsschutz Das Füllstandmessgerät Micropilot M mit T12-Gehäuse (Gehäusevariante "D", siehe Bestellin- formationen in der Betriebsanleitung) ist mit einem internen Überspannungsschutz (600 V Elek- trodenableiter) entsprechend DIN EN 60079-14 bzw. IEC 60060-1 (Stoßstromprüfung 8/20 μs, Î...
  • Seite 17: Bedienung

    Micropilot M FMR245 PROFIBUS PA Bedienung Bedienung Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Einteilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgruppen sind z. B.: "Grundabgleich", "Sicherheitseinst.", "Ausgang", "Anzeige", etc.
  • Seite 18: Anzeige- Und Bedienelemente

    Bedienung Micropilot M FMR245 PROFIBUS PA Die dritte Ziffer numeriert die einzelnen Funktionen innerhalb der Funktionsgruppe: → • Grundabgleich • Tankgeometrie • Medium Eigensch. • Messbedingungen Im folgenden wird die Position immer in Klammern (z. B. "Tankgeometrie" (002)) hinter der beschriebenen Funktion angegeben.
  • Seite 19: Anzeigedarstellung

    Micropilot M FMR245 PROFIBUS PA Bedienung 4.2.1 Anzeigedarstellung Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Hilfetexte +21dB Hüllkurven- darstellung 0.00 2.305m 10.00 L00-FMRxxxxx-07-00-00-de-003 4.2.2 Anzeigesymbole Folgende Tabelle beschreibt die in der Flüssigkristallanzeige dargestellten Symbole: Symbol Bedeutung ALARM_SYMBOL Dieses Alarm Symbol wird angezeigt, wenn sich das Gerät in einem Alarmzustand befindet.
  • Seite 20: Funktion Der Tasten

    Bedienung Micropilot M FMR245 PROFIBUS PA 4.2.3 Funktion der Tasten Taste(n) Bedeutung Navigation in der Auswahlliste nach oben. oder Editieren der Zahlenwerte innerhalb einer Funktion. Navigation in der Auswahlliste nach unten. oder Editieren der Zahlenwerte innerhalb einer Funktion. oder Navigation innerhalb einer Funktionsgruppe nach links.
  • Seite 21: Geräteadresse

    Micropilot M FMR245 PROFIBUS PA Bedienung Geräteadresse 4.3.1 Software-Adressierung Die Software-Adressierung ist wirksam, wenn DIP-Schalter 8 in Position "ON" steht (Werksein- stellung). Der Adressierungs-Vorgang ist in der Betriebsanleitung BA034S/00/DE beschrieben. 4.3.2 Hardware-Adressierung T II T II ring ring U 16.
  • Seite 22: Inbetriebnahme

    Inbetriebnahme Micropilot M FMR245 PROFIBUS PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Abschlusskontrolle durchgeführt wurden, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Einbaukontrolle", → ä 12. • Checkliste "Anschlusskontrolle", → ä 16. Messgerät einschalten Wird das Gerät erstmals eingeschaltet, erscheint in einem Abstand von 5 s auf dem Display:...
  • Seite 23: Übersicht Grundabgleich

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme Übersicht Grundabgleich Füllstandmessung in Flüssigkeiten Füllstandmessung in Schüttgütern Flansch: Flansch: Referenzpunkt Referenzpunkt der Messung der Messung E = Abgleich Leer (= Nullpunkt), Einstellung in 005 F = Abgleich Voll (= Spanne), Einstellung in 006 D = Distanz (Abstand Flansch / Füllgut), Anzeige in 0A5...
  • Seite 24 Inbetriebnahme Micropilot M FMR245 PROFIBUS PA " Achtung! Zur erfolgreichen Inbetriebnahme ist in den meisten Anwendungen der Grundabgleich ausrei- chend. Komplexe Messaufgaben können weitere Einstellungen notwendig machen, mit denen der Anwender den Micropilot auf seine spezifischen Anforderungen hin optimieren kann. Die hierzu zur Verfügen stehenden Funktionen sind in der BA291F/00/DE ausführlich beschrie-...
  • Seite 25: Grundabgleich Mit Gerätedisplay

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme Grundabgleich mit Gerätedisplay 5.4.1 Funktion "Messwert" (000) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird der aktuelle Messwert in der gewählten Einheit (siehe Funktion "Kundeneinheit" (042)) angezeigt. Die Zahl der Nachkommastellen kann in der Funktion "Nachkommast."...
  • Seite 26: Funktion "Tankgeometrie" (002), Nur Flüssigkeiten

    Inbetriebnahme Micropilot M FMR245 PROFIBUS PA 5.4.4 Funktion "Tankgeometrie" (002), nur Flüssigkeiten ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Tankgeometrie aus. Auswahl: • Klöpperdeckel • zyl. liegend • Bypass • Schwallrohr • Flachdeckel • Kugeltank Klöpperdeckel zyl.
  • Seite 27: Funktion "Medium Eigensch." (003), Nur Flüssigkeiten

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme 5.4.5 Funktion "Medium Eigensch." (003), nur Flüssigkeiten ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. Auswahl: • unbekannt • DK: < 1,9 • DK: 1,9 ... 4 • DK: 4 ... 10 •...
  • Seite 28 Inbetriebnahme Micropilot M FMR245 PROFIBUS PA Standard Oberfl. ruhig Oberfl. unruhig Für alle Anwendungen, die in keine Lagertanks mit Tauchrohr- oder Lager- / Puffertanks mit unruhiger der folgenden Gruppen passen. Bodenbefüllung. Oberfläche durch freie Befüllung oder Mischdüsen. a0006540 a0006538 Die Filter und Integrationszeit werden...
  • Seite 29: Funktion "Behälter/Silo" (00A), Nur Schüttgüter

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme 5.4.7 Funktion "Behälter/Silo" (00A), nur Schüttgüter ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Behälterform aus. Auswahl: • unbekannt • Metallsilo • Betonsilo • Bunker • Dome • offene Halde • Bandbelegung 5.4.8 Funktion "Medium Eigensch."...
  • Seite 30: Funktion "Messbedingungen" (00C), Nur Schüttgüter

    Inbetriebnahme Micropilot M FMR245 PROFIBUS PA 5.4.9 Funktion "Messbedingungen" (00C), nur Schüttgüter ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • schnelle Änder. • langsame Änder. • Test: alle Filter aus 5.4.10 Funktion "Abgleich leer" (005) ⇒...
  • Seite 31: Funktion "Rohrdurchmesser"

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme 5.4.12 Funktion "Rohrdurchmesser" (007) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein. Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt.
  • Seite 32 Inbetriebnahme Micropilot M FMR245 PROFIBUS PA L00-FMR2xxxx-14-00-06-de-010 Distanz = ok • eine Ausblendung wird bis zum derzeit gemessenen Echo ausgeführt • der auszublendende Bereich wird in der Funktion "Bereich Ausblend" (052) vorgeschlagen Hinweis! Es ist in jedem Fall sinnvoll eine Ausblendung auch in diesem Fall durchzuführen.
  • Seite 33: Funktion "Bereich Ausblend"

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme 5.4.15 Funktion "Bereich Ausblend" (052) ⇒ ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung (→ ä 23). Dieser Wert kann vom Bediener noch edi- tiert werden.
  • Seite 34: Hüllkurve Mit Gerätedisplay

    Inbetriebnahme Micropilot M FMR245 PROFIBUS PA 5.4.17 Funktion "Distanz/Messwert" (008) ⇒ ENDRESS + HAUSER – Es wird die gemessene Distanz vom Referenzpunkt zur Füllgutoberfläche und der mit Hilfe des Leer-Abgleichs berechnete Füllstand angezeigt. Überprüfen Sie, ob die Werte dem tatsächli- chen Füllstand bzw.
  • Seite 35: Funktion "Kurve Lesen" (0E2)

    Micropilot M FMR245 PROFIBUS PA Inbetriebnahme 5.5.2 Funktion "Kurve lesen" (0E2) Diese Funktion bestimmt ob die Hüllkurve als • einzelne Kurve oder • zyklisch gelesen wird. ⇒ ENDRESS + HAUSER – Hinweis! • Ist die zyklische Hüllkurvendarstellung auf dem Display aktiv, erfolgt die Messwertaktualisie- rung in einer langsameren Zykluszeit.
  • Seite 36 www.endress.com/worldwide KA1013F/00/DE/12.09 71030610 CCS/FM+SGML 6.0 71030610...
