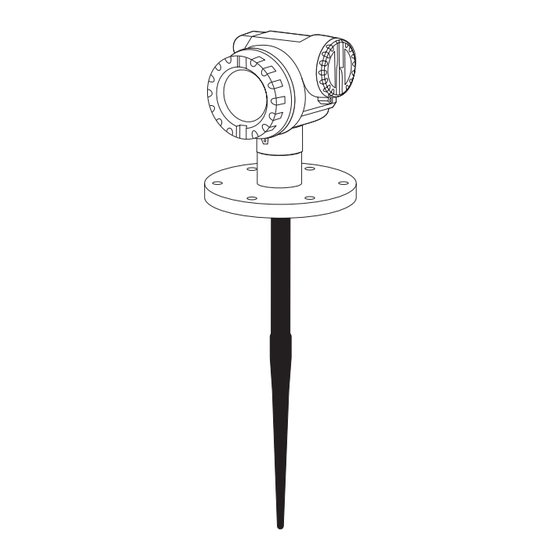

Endress+Hauser Micropilot M FMR231 Betriebsanleitung

Endress+Hauser Micropilot M FMR231 Betriebsanleitung

Füllstand-radar
Vorschau ausblenden Andere Handbücher für Micropilot M FMR231:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Micropilot M FMR231
Füllstand-Radar
BA00229F/00/DE/13.11
71139061
gültig ab Software-Version:
01.04.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Micropilot M FMR231

Inhaltszusammenfassung für Endress+Hauser Micropilot M FMR231

  • Seite 1 Betriebsanleitung Micropilot M FMR231 Füllstand-Radar BA00229F/00/DE/13.11 71139061 gültig ab Software-Version: 01.04.00...
  • Seite 2 Kurzanleitung Micropilot M FMR231 FOUNDATION Fieldbus Kurzanleitung KA159F/00/a2/08.06 Micropilot M FMR230, FMR231 - Kurzanleitung 52006292 Kontrast einstellen: oder Messwert Distanz/ Messwert Gruppen- auswahl Medium Messbe- Grund- Tank- Abgleich Abgleich Rohrdurch- Distanz/ Distanz Bereich Starte Eigensch. dingungen abgleich geometrie leer voll...

  • Seite 3: Inhaltsverzeichnis

    Inbetriebnahme mit Anzeige- und Bedienmodul . . 43 Inbetriebnahme mit Endress+Hauser-Bedienprogramm ... . . 54 Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm ....58...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Micropilot M FMR231 FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Micropilot M ist ein kompaktes Radar-Füllstandmeßgerät für die kontinuierliche, berührungs- lose Messung von Flüssigkeiten, Pasten und Schlämmen. Mit einer Arbeitsfrequenz von ca. 6 GHz und einer maximalen abgestrahlten Pulsenergie von 1 mW (mittlere Leistung 1 μW) ist die freie Verwendung auch außerhalb von metallisch geschlossenen Behältern gestattet.

  • Seite 5: Sicherheitszeichen Und -Symbole

    Micropilot M FMR231 FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Sicherheitshinweise Warnung! Deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu ernsthaften Verletzungen von Personen, zu einem Sicherheitsrisiko oder zur Zerstörung des Gerätes...

  • Seite 6: Identifizierung

    Identifizierung Micropilot M FMR231 FOUNDATION Fieldbus Identifizierung Gerätebezeichnung 2.1.1 Typenschild Dem Gerätetypenschild können Sie folgende technische Daten entnehmen: ENDRESS+HAUSER Order Code: Ser.-No.: if modification see sep. label Dat./Insp.: Typenschild-FMxxxx-xx Informationen auf dem Typenschild des Micropilot M Gerätebezeichnung Bestellnummer Seriennummer Prozessdruck Prozesstemperatur Länge (optional)

  • Seite 7: Produktübersicht

    Micropilot M FMR231 FOUNDATION Fieldbus Identifizierung 2.1.2 Produktübersicht In dieser Darstellung wurden Varianten, die sich gegenseitig ausschließen, nicht gekennzeichnet. Zulassung A Ex-freier Bereich Ex-freier Bereich, WHG ATEX II 1/2G EEx ia IIC T6, IECEx Zone 0/1 ATEX II 1/2G EEx ia IIC T6, XA, IECEx Zone 0/1; Sicherheitshinweise beachten (XA) (Elektrostatische Aufladung)! ATEX II 1/2G EEx d (ia) IIC T6, XA, IECEx Zone 0/1;...
  • Seite 8 Identifizierung Micropilot M FMR231 FOUNDATION Fieldbus Prozessanschluss 3" 300lbs RF, 316/316L Flansch ANSI B16.5 3" 150lbs, PTFE > 316/316L Flansch ANSI B16.5 4" 150lbs RF, 316/316L Flansch ANSI B16.5 4" 300lbs RF, 316/316L Flansch ANSI B16.5 4" 150lbs, PTFE > 316/316L Flansch ANSI B16.5 6"...

  • Seite 9: Lieferumfang

    Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät berücksichtigt die einschlägigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllt somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Kennzeichens. Marke ®...

  • Seite 10: Montage

    Montage Micropilot M FMR231 FOUNDATION Fieldbus Montage Montage auf einen Blick Bei Montage die Ausrichtung der Markierung am Geräteflansch beachten! Einbau frei im Tank: Markierung zur Tankwand ausrichten! Gehäuse drehen Für besseren Zugang zum Bedienmodul / Anschlussraum Gehäuse F12/F23 Markierungspunkte am Geräteflansch oder Einschraubstück...

  • Seite 11: Warenannahme, Transport, Lagerung

    Micropilot M FMR231 FOUNDATION Fieldbus Montage Warenannahme, Transport, Lagerung 3.2.1 Warenannahme Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben. 3.2.2 Transport zur Messstelle " Achtung! Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.69 lbs) beachten.

  • Seite 12: Einbaubedingungen

    Montage Micropilot M FMR231 FOUNDATION Fieldbus Einbaubedingungen 3.3.1 Einbaumaße Gehäuseabmessungen 65 (2.56) 78 (3.07) max. 110 (4.33) ENDRESS+HAUSER Gehäuse F12 (Aluminium) 85 (3.35) mm (in) L00-F12xxxx-06-00-00-de-001 65 (2.56) max. 100 (4.33) 94 (3.7) 78 (3.07) ENDRESS+HAUSER Gehäuse T12 (Aluminium) 85 (3.35)
  • Seite 13 Micropilot M FMR231 FOUNDATION Fieldbus Montage Prozessanschluss, Antennentyp Gehäuse F12 / T12 / F23 R = Referenzpunkt der Messung Einschraubstück Flansch DN 50…150 DN 50 Aseptik R 1 ½ oder 1 ½ NPT oder Äquivalent DIN 11864-1 Form A DN 50 Milchrohr 2”/3”...
  • Seite 14 Montage Micropilot M FMR231 FOUNDATION Fieldbus 3.3.2 Projektierungshinweise Einbaulage • Empfohlener Abstand (1) Wand- Stutzenaußenkante: ~1/6 des Behälter- durchmessers. Das Geräte sollte aber auf kei- nen Fall näher als 30 cm (11.8 in) zur Tank- wand montiert werden. • Nicht mittig (3), da Interferenzen zu Signal- verlust führen können.

  • Seite 15: Messung In Einem Kunststoffbehälter

    Besteht die Aussenwand des Behälters aus einem nicht leitfähigen Material (z. B. GFK) können Mikrowellen auch von aussenliegenden Störern (z. B. metallische Leitungen (1), Leitern (2), Roste (3), …) reflektiert werden. Es sollten sich deshalb keine solchen Störer im Strahlenkegel befinden. Für weitere Informationen wenden Sie sich bitte an Endress+Hauser. user user...
  • Seite 16 Montage Micropilot M FMR231 FOUNDATION Fieldbus Messbedingungen Hinweis! • Bei siedenden Oberflächen, Blasenbildung oder Neigung zur Schaumbildung FMR230 bzw. FMR231 verwenden. Je nach Konsistenz kann Schaum Mikrowellen absorbieren oder an der Schaumoberfläche reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich. • Bei starker Dampf- bzw. Kondensatbildung kann sich abhängig von Dichte, Temperatur und Zusammensetzung des Dampfes der max.

  • Seite 17: Messbereich

    Micropilot M FMR231 FOUNDATION Fieldbus Montage Messbereich Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums, der Einbauposition und eventuell vorhandenen Störreflexionen abhängig. Der maximal einstellbare Messbereich beträgt: • 20 m (66 ft) Die folgenden Tabellen beschreiben die Mediengruppen sowie den möglichen Messbereich als Funktion der Applikation und Mediengruppe.

  • Seite 18: Einbau

    Montage Micropilot M FMR231 FOUNDATION Fieldbus Einbau 3.4.1 Montagewerkzeuge Außer Werkzeug für die Flanschmontage benötigen Sie folgendes Werkzeug: • Für das Drehen des Gehäuses einen Innensechskantschlüssel 4 mm (0.16 in). 3.4.2 Einbau frei im Tank Optimale Einbauposition M IC M IC...
  • Seite 19 Micropilot M FMR231 FOUNDATION Fieldbus Montage inaktive Länge Tellerfedern inaktive Länge Strahlenaustritt Strahlenaustritt erst ab hier erst ab hier L00-FMR231xx-17-00-00-de-002 Werkstoff PTFE Antennenlänge [mm (in)] 360 (14.2) 510 (20.1) 390 (15.4) 540 (21.3) H [mm (in)] < 100 ( < 3.94) <...

  • Seite 20: Gehäuse Drehen

    Montage Micropilot M FMR231 FOUNDATION Fieldbus 3.4.3 Gehäuse drehen Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte Position zu drehen gehen Sie wie folgt vor: •...

  • Seite 21: Verdrahtung

    Micropilot M FMR231 FOUNDATION Fieldbus Verdrahtung Verdrahtung Verdrahtung auf einen Blick Verdrahtung im Gehäuse F12/F23 " Vor dem Anschluss bitte folgendes beachten: ● FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1) gekennzeichnet. Die Versorgungsspannung muss dem Achtung! ENDRESS+HAUSER Made in Germany FOUNDATION Fieldbus Standard und dem gewählten...

  • Seite 22: Verdrahtung Im Gehäuse T12

    Verdrahtung Micropilot M FMR231 FOUNDATION Fieldbus Verdrahtung im Gehäuse T12 " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER ● FOUNDATION Fieldbus-Geräte sind auf dem Typenschild (1) Made in Germany MICROPILOT M D-79689 Maulburg gekennzeichnet. Die Versorgungsspannung muss dem Order Code:...

  • Seite 23: Verdrahtung Mit Foundation Fieldbus Stecker

    Micropilot M FMR231 FOUNDATION Fieldbus Verdrahtung Verdrahtung mit Foundation Fieldbus Stecker " Vor dem Anschluss bitte folgendes beachten: ENDRESS+HAUSER ● Made in Germany FOUNDATION Fieldbus-Geräte sind auf dem Typenschild MICROPILOT M D-79689 Maulburg Order Code: FMR2xx-14EALJAA2A (1) gekennzeichnet. Die Versorgungsspannung muss dem Ser.-No.:...

  • Seite 24: Anschluss Messeinheit

    Verdrahtung Micropilot M FMR231 FOUNDATION Fieldbus Anschluss Messeinheit Versorgungspannung Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät: Versorgungsspannung 9 V...30 V (Ex) 9 V...32 V (nicht-Ex) max. Spannung 35 V Einschaltspannung Polaritätsabhänigig Nein FISCO/FNICO konform Für Geräte mit Explosionsschutz-Zertifikat ist der zulässige Spannungsbereich eingeschränkt. Beachten Sie die zuge- hörigen Sicherheitshinweise (XA).

  • Seite 25: Anschlussempfehlung

    Micropilot M FMR231 FOUNDATION Fieldbus Verdrahtung Anschlussempfehlung Für maximalen EMV-Schutz beachten Sie bitte folgende Punkte: • Gerät über die externe Erdungsklemme erden. • Die Abschirmung des Buskabels darf nicht unterbrochen sein. • Bei vorhandenem Potentialausgleich zwischen den einzelnen Erdungspunkten die Abschirmung an jedem Kabelende erden bzw.

  • Seite 26: Bedienung

    Bedienung Micropilot M FMR231 FOUNDATION Fieldbus Bedienung Dieses Kapitel gibt einen Überblick über die verschiedenen Bedienmöglichkeiten für das Gerät. Es beschreibt die unterschiedlichen Methoden für den Parameterzugriff und nennt jeweils die Voraus- setzungen für die Bedienung. Die Bedeutung der einzelnen Parameter ist nicht Inhalt dieses Kapitels. Siehe dazu: •...

  • Seite 27: Vor-Ort-Bedienung

    Micropilot M FMR231 FOUNDATION Fieldbus Bedienung 5.1.1 Vor-Ort-Bedienung Möglichkeiten der Vor-Ort-Bedienung • Anzeige- und Bedienmodul • Endress+Hauser-Bedienprogramm FieldCare Parameterzugriff bei Vor-Ort-Bedienung Bei Vor-Ort-Bedienung sind folgende Parameter zugänglich: • Parameter der gerätespezifischen Blöcke (Sensor Block, Diagnostic Block, Display Block) • Endress+Hauser-Serviceparameter •...

  • Seite 28: Bedienung Über Das Anzeige- Und Bedienmodul

    Bedienung Micropilot M FMR231 FOUNDATION Fieldbus Bedienung über das Anzeige- und Bedienmodul Flüssigkristallanzeige Orde Orde r Cod r Cod Ser.- Ser.- No.: No.: sber sber surin surin eich eich g rang g rang U 16... U 16... 4...2 4...2 . 20 .

  • Seite 29: Anzeigedarstellung

    Micropilot M FMR231 FOUNDATION Fieldbus Bedienung 5.2.1 Anzeigedarstellung Flüssigkristallanzeige (LCD-Anzeige) Vierzeilig mit je 20 Zeichen. Anzeigekontrast über Tastenkombination einstellbar. Label Position ENDRESS + HAUSER Symbol Wert Bargraph Einheit – Auswahlliste Funktionsgruppen -> Funktionen HOME F000 F001 F002 F003 F004 ...

  • Seite 30: Funktion Der Tasten

    Bedienung Micropilot M FMR231 FOUNDATION Fieldbus 5.2.3 Funktion der Tasten Taste(n) Bedeutung Navigation in der Auswahlliste nach oben. oder Editieren der Zahlenwerte innerhalb einer Funktion. Navigation in der Auswahlliste nach unten. oder Editieren der Zahlenwerte innerhalb einer Funktion. oder Navigation innerhalb einer Funktionsgruppe nach links.

  • Seite 31: Das Bedienmenü

    Micropilot M FMR231 FOUNDATION Fieldbus Bedienung 5.2.4 Das Bedienmenü Allgemeiner Aufbau des Bedienmenüs Das Bedienmenü besteht aus zwei Ebenen: • Funktionsgruppen (00, 01, 03, …, 0C, 0D): In den Funktionsgruppen erfolgt eine grobe Ein- teilung der einzelnen Bedienmöglichkeiten des Gerätes. Zur Verfügung stehende Funktionsgrup- pen sind z.

  • Seite 32: Navigation Im Bedienmenü

    Bedienung Micropilot M FMR231 FOUNDATION Fieldbus Navigation im Bedienmenü ENDRESS + HAUSER – >3 s Auswahl und Konfiguration im Bedienmenü: 1.) Aus der Messwertdarstellung mit in die Gruppenauswahl wechseln 2.) Mit oder die gewünschte Funktionsgruppe (z.B. "Grundabgleich (00)") auswählen und mit bestätigen...

  • Seite 33: Bedienung Über Endress+Hauser-Bedienprogramm

    Bedienung über Endress+Hauser-Bedienprogramm FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser. Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, wel- che den FDT-Standard unterstützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet: www.de.endress.com ➞ Suche: FieldCare ➞ FieldCare ➞ Technische Daten.

  • Seite 34: Tanklinearisierung

    Bedienung Micropilot M FMR231 FOUNDATION Fieldbus Signalanalyse durch Hüllkurve MicropilotM-de-306 Tanklinearisierung MicropilotM-de-307 Endress+Hauser...

  • Seite 35: Bedienung Über Foundation Fieldbus-Konfigurationsprogramm

    Micropilot M FMR231 FOUNDATION Fieldbus Bedienung Bedienung über FOUNDATION Fieldbus-Konfigura- tionsprogramm 5.4.1 FOUNDATION Fieldbus-Konfigurationsprogramme Für die Bedienung stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurationsprogramme zur Verfügung. Damit können sowohl die allgemeinen FOUNDATION Fieldbus-Funktionen als auch die gerätespezifischen Paramter konfiguriert werden. Über die vorde- finierten Funktionsblöcke ist ein einheitlicher Zugriff auf alle Netzwerk- und Gerätedaten möglich.

  • Seite 36: Darstellung Von Parametern

    • www.yokogawa.com 5.4.3 Darstellung von Parametern In einem FOUNDATION Fielebus-Konfigurationstool können Sie zwischen zwei Arten der Parame- terdarstellung wählen: • Darstellung durch Parametername Beispiele: "PAROPERATIONCODE", "PARRESET" • Darstellung durch Parameterlabel (wie auf dem Display oder im Endress+Hauser-Bedientool) Beispiele: "Freigabecode", "Rücksetzen" Endress+Hauser...

  • Seite 37: Bedienung Über Field Communicator 375, 475

    Micropilot M FMR231 FOUNDATION Fieldbus Bedienung Bedienung über Field Communicator 375, 475 5.5.1 Anschluss Das Handbediengerät wird - ohne zusätzlichen Kommunikationswiderstand - an die FOUNDA- TION Fieldbus-Leitung angeschlossen. 5.5.2 Gerätebeschreibungsdateien Stellen Sie sicher, dass Sie die aktuellen Gerätebeschreibungsdateien (DDs) geladen haben.
  • Seite 38 Bedienung Micropilot M FMR231 FOUNDATION Fieldbus 5.5.4 Beispiel basic setup dsdmdm df das. asdas fa asas la. tank shape: dome ceiling Fieldbus Live Device List Number of Devices found = 1 dome ceiling Address horizontal cyl. bypass E+H_MICROPILOT_M_XXXXXXX 247 stilling well...

  • Seite 39: Inbetriebnahme

    • "Rücksetzen (Reset) des Gerätes", → ä 41 • "Inbetriebnahme mit Anzeige- und Bedienmodul", → ä 43 • "Inbetriebnahme mit Endress+Hauser-Bedienprogramm", → ä 54 • "Inbetriebnahme mit einem FOUNDATION Fieldbus-Konfigurationsprogramm", → ä 58 • "Inbetriebnahme mit Field Communicator 375, 475", → ä 62 Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden,...

  • Seite 40: Tastenkombination (Anzeige- Und Bedienmodul)

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus 6.2.2 Tastenkombination (Anzeige- und Bedienmodul) Verriegelung Durch gleichzeitiges Drücken von S, O und F. Entriegelung Beim Versuch, einen Parameter zu editieren, erscheint: L00-fmrxf0a4-20-00-00-de-001 Drücken Sie gleichzeitig S, O und F. Es erscheint die Funktion "Freigabecode (0A4). Geben Sie "2457"...

  • Seite 41: Rücksetzen (Reset) Des Gerätes

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Rücksetzen (Reset) des Gerätes Wenn ein Gerät mit unbekannter Historie eingesetzt werden soll, empfiehlt es sich, die Gerätepa- rameter vor der Inbetriebnahme auf Ihre Default-Werte zurückzusetzen. 6.3.1 Rücksetzen der FOUNDATION Fieldbus-Blockparameter Betroffene Parameter • Alle Parameter der FOUNDATION Fieldbus-Funktionsblöcke...

  • Seite 42: Rücksetzen Einer Störechoausblendung

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Durchführen des Reset Funktionsgruppe "Diagnose" (0A), Funktion "Rücksetzen" (0A4): "33333" eingeben. (FOUNDATION Fieldbus: Diagnostic Block, Parameter PARRESET) 6.3.3 Rücksetzen einer Störechoausblendung Ein Rücksetzen der Störechoausblendung empfiehlt sich immer dann, wenn... • ... ein Gerät mit unbekannter Historie eingesetzt werden soll •...

  • Seite 43: Inbetriebnahme Mit Anzeige- Und Bedienmodul

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Inbetriebnahme mit Anzeige- und Bedienmodul 6.4.1 Messgerät einschalten Nach dem Einschalten der Versorgungsspan- nung wird das Gerät zunächst initialisiert. L00-fmp-fxxx-20-00-00-en-003 Anschließend wird für etwa fünf Sekunden angezeigt: • Gerätetyp • Softwareversion • Art des Kommunikationssignals...

  • Seite 44: Anwendungsparameter

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus 6.4.2 Anwendungsparameter Funktion "Tankgeometrie" (002) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Tankgeometrie aus. Auswahl: • Klöpperdeckel • zyl.liegend • Bypass • Schwallrohr • Flachdeckel • Kugeltank Klöpperdeckel zyl. liegend...

  • Seite 45: Funktion "Medium Eigensch."

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Funktion "Medium Eigensch." (003) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Dielektrizitätskonstante aus. Auswahl: • unbekannt • DK: < 1.9 • DK: 1.9 ... 4 • DK: 4 ... 10 •...

  • Seite 46: Funktion "Messbedingungen"

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Funktion "Messbedingungen" (004) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wählen Sie die Messbedingungen aus. Auswahl: • Standard • Oberfl. ruhig • Oberfl.unruhig • zus. Rührwerk • schnelle Änder • Test:Filt. aus Standard Oberfl.

  • Seite 47: Funktion "Abgleich Leer"

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Funktion "Abgleich leer" (005) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Abstand vom Flansch (Referenzpunkt der Messung) bis zum minimalen Füllstand (=Nullpunkt) ein. L00-FMR2xxxx-14-00-06-de-008 " Achtung! Bei Klöpperböden oder konischen Ausläufen sollte der Nullpunkt nicht tiefer als der Punkt gelegt werden, an dem der Radarstrahl den Tankboden trifft.

  • Seite 48: Funktion "Rohrdurchmesser"

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Funktion "Rohrdurchmesser" (007) ⇒ ENDRESS + HAUSER – Mit dieser Funktion geben Sie den Rohrdurchmesser für Schwallrohr oder Bypass ein. 100% 100% ø ø L00-FMR2xxxx-14-00-00-de-011 Mikrowellen breiten sich in Rohren langsamer aus als im freien Raum. Dieser Effekt hängt vom Rohr-Innendurchmesser ab und wird vom Micropilot automatisch berücksichtigt.
  • Seite 49 Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Funktion "Distanz prüfen" (051) ⇒ ENDRESS + HAUSER – Mit dieser Funktion wird die Ausblendung von Störechos eingeleitet. Dazu muss die gemessene Distanz mit dem tatsächlichen Abstand der Füllgutoberfläche verglichen werden. Es gibt folgende Auswahlmöglichkeiten:...

  • Seite 50: Funktion "Bereich Ausblend"

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Funktion "Bereich Ausblend" (052) ⇒ ENDRESS + HAUSER – In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt. Bezugspunkt ist immer der Referenzpunkt der Messung. Dieser Wert kann vom Bediener noch editiert werden.
  • Seite 51 Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme 6.4.3 Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve (Funktionsgruppe "Hüllkurve" (0E)). Funktion "Darstellungsart" (0E1) ⇒ ENDRESS + HAUSER – Hier kann ausgewählt werden welche Informationen auf dem Display angezeigt werden: •...

  • Seite 52: Navigation In Der Hüllkurvendarstellung

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Funktion "Hüllkurvendarstellung" (0E3) Der Hüllkurvendarstellung in dieser Funktion können Sie folgende Informationen entnehmen: Qualität des Markierung des Vollabgleich ausgewerteten Echos ausgewerteten Echos Leerabgleich Nur Hüllkurve Anfangswert Endwert Distanz des der Darstellung der Darstellung ausgewerteten Echos Störercho-...

  • Seite 53: Beenden Der Navigation

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Move-Modus Drücken Sie anschließend , um in den Move-Modus zu gelangen. Es wird oder ange- zeigt. Sie haben jetzt folgende Möglichkeiten: • verschiebt die Kurve nach rechts. • verschiebt die Kurve nach links. L00-FMxxxxxx-07-00-00-yy-008 Vertical-Zoom-Modus Drücken Sie noch einmal...

  • Seite 54: Inbetriebnahme Mit Endress+Hauser-Bedienprogramm

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme mit Endress+Hauser-Bedienprogramm Um den Grundabgleich mit dem Bedienprogramm durchzuführen gehen Sie wie folgt vor: • Bedienprogramm auf dem PC starten und Verbindung aufbauen. • Funktionsgruppe "Grundabgleich" im Navigationsfenster wählen. Auf dem Bildschirm erscheint folgende Darstellung: Grundabgleich Schritt 1/4: •...
  • Seite 55 Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme Grundabgleich Schritt 2/4: • Eingabe der Anwendungsparameter: – Tankgeometrie – Mediumeigenschaften – Messbedingungen MicropilotM-de-312 Grundabgleich Schritt 3/4: Wählen Sie in der Funktion "Tankgeometrie" − "Klöpperdeckel", "zyl.liegend", "..." aus, erscheint auf dem Bildschirm folgende Darstellung: •...
  • Seite 56 Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Grundabgleich Schritt 4/4: • Mit diesem Schritt erfolgt die Störechoausblendung • Die gemessene Distanz und der aktuelle Messwert werden immer in der Kopfzeile angezeigt MicropilotM-de-304 6.5.1 Signalanalyse durch Hüllkurve Nach dem Grundabgleich empfiehlt sich eine Beurteilung der Messung mit Hilfe der Hüllkurve.

  • Seite 57: Benutzerspezifische Anwendungen (Bedienung)

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme 6.5.2 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Dokumentation BA00221F/00/DE "Beschreibung der Gerätefunktionen" auf der mitgelieferten CD-ROM. Endress+Hauser...

  • Seite 58: Inbetriebnahme Mit Einem Foundation Fieldbus-Konfigurationsprogramm

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme mit einem FOUNDATION Fieldbus- Konfigurationsprogramm Hinweis! Für die Inbetriebnahme mit einem FOUNDATION Fieldbus-Konfigurationsprogramm müssen Sie die Gerätekennung (DEVICE_ID) kennen. Die Gerätekennung besteht aus den folgenden Teilen: Device_ID = 452B48100F-XXXXXXXX wobei: 452B48 ID-Code für Endress+Hauser 100F ID-Code für Micropilot M...

  • Seite 59: Parametrierung Des Sensor-Blocks (Start-Index 2000)

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme 6.6.2 Parametrierung des Resource-Blocks (Start-Index 400) Geben Sie die gewünschte Blockbezeichnung ein (optional). Werkseinstellung: RESOURCE_XXXXXXXX Öffnen Sie den Resource Block. Bei Auslieferung ist der Hardware-Schreibschutz deaktiviert, so dass auf die Schreibparameter über FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie diesen Zustand über den Parameter WRITE_LOCK: –...
  • Seite 60 Messignals anhand der Hüllkurvendarstellung zu prüfen. Dies können Sie auf zwei Arten tun: – über das Anzeige- und Bedienmodul, → ä 51 – über ein Endress+Hauser-Bedienprogramm, → ä 56 Im FOUNDATION Fieldbus-Konfigurationstool können Sie zwischen zwei Arten der Parameterdarstellung wählen: - Parameternamen (z. B. "PARTANKSHAPE") - Labeltexte (z.

  • Seite 61: Parametrierung Der Analog-Input-Blöcke

    Micropilot M FMR231 FOUNDATION Fieldbus Inbetriebnahme 6.6.4 Parametrierung der Analog-Input-Blöcke Micropilot M verfügt über zwei Analog-Input-Blöcke, die wahlweise verschiedenen Messwerten zugeordnet werden können. Die folgende Beschreibung gilt exemplarisch für Analog-Input-Block 1 (Startindex 500). Geben Sie die gewünschte Blockbezeichnung ein (optional).

  • Seite 62: Verschaltung Der Funktionsblöcke

    Inbetriebnahme Micropilot M FMR231 FOUNDATION Fieldbus Neben den eigentlichen Grenzwerten muss auch das Verhalten bei einer Grenzwertüber- schreitung durch die Alarmprioritäten festgelegt werden (Parameter HI_HI_PRI, HI_PRI, LO_PRI, LO_LO_PRI). Eine Protokollierung an das Feldbus-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Für Einzelheiten, → ä 99.

  • Seite 63: Wartung

    Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen durch den Kunden durchgeführt werden können (→ ä 75, "Ersatzteile"). Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser Service. Reparatur von Ex-zertifizierten Geräten Bei Reparaturen von Ex-zertifizierten Geräten ist zusätzlich folgendes zu beachten:...

  • Seite 64: Zubehör

    Zubehör Micropilot M FMR231 FOUNDATION Fieldbus Zubehör Für den Micropilot M sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Wetterschutzhaube Für die Außenmontage steht eine Wetterschutzhaube aus Edelstahl (Bestell-Nr.: 543199-0001) zur Verfügung. Die Lieferung beinhaltet Schutzhaube und Spannschelle.

  • Seite 65: Abgesetzte Anzeige Und Bedienung Fhx40

    Micropilot M FMR231 FOUNDATION Fieldbus Zubehör Abgesetzte Anzeige und Bedienung FHX40 Wandmontage Rohrmontage (ohne Montagebügel) (Montagebügel und -platte optional mitgeliefert, s. Produktstruktur) Separatgehäuse FHX40 (IP 65) Micropilot M (4.8) Levelflex M Prosonic M O rd O rd S er S er...

  • Seite 66: Störungsbehebung

    Störungsbehebung Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Fehlersuchanleitung Micropilot M FMR 2xx - Fehlersuche Spannung überprüfen nicht ok. Gerät reagiert und mit Angabe auf Richtige Spannung Gerät funktioniert? fertig nicht dem Typenschild anlegen vergleichen. nein Polarität der angelegten nicht ok.

  • Seite 67: Systemfehlermeldungen

    Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Systemfehlermeldungen 9.2.1 Aktueller Fehler Fehler, die während der Inbetriebnahme oder während des Messbetriebs bei Miropilot M auftreten, werden folgendermaßen angezeigt: • Gerätedisplay: Fehlersymbol in der "Messwertdarstellung" (000) • Gerätedisplay oder Endress+Hauser-Bedienprogramm: in der Funktionsgruppe "Diagnose" (0A) in der Funktion "aktueller Fehler" (0A0) Angezeigt wird nur der Fehler mit der höchsten Priorität;...

  • Seite 68: Fehlercodes

    Störungsbehebung Micropilot M FMR231 FOUNDATION Fieldbus 9.2.3 Fehlerarten Fehlerart Symbol Bedeutung Das Ausgangssignal nimmt einen Wert an, der durch die Funktion "Ausg. bei Alarm" (010) festgelegt werden kann: • MAX: +99999 Alarm (A) • MIN: -99999 • Halten: Letzter Wert wird gehalten dauerhaft •...
  • Seite 69 Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Code Fehlerbeschreibung Ursache Abhilfe A164 Elektronik defekt Hardwarefehler Reset Falls Alarm nach Reset noch ansteht, Elektronik tauschen A171 Elektronik defekt Hardwarefehler Reset Falls Alarm nach Reset noch ansteht, Elektronik tauschen A231 Sensor 1 defekt...

  • Seite 70: Einfluss Der Fehlercodes Auf Das Ausgangssignal

    Störungsbehebung Micropilot M FMR231 FOUNDATION Fieldbus 9.2.5 Einfluss der Fehlercodes auf das Ausgangssignal Die fogende Tabelle beschreibt den Einfluss der Fehlercodes auf den Status der zyklischen Aus- gangsswerte sowie auf die Parameter BLOCK_ERR und XD_ERROR im Sensor Block. Die Ausgangswerte sind dabei folgenden Messwerten zugeordnet: •...

  • Seite 71: Anwendungsfehler

    Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Anwendungsfehler Fehler Ausgang mögliche Ursache Beseitigung Es steht eine War- je nach Konfigurierung siehe Tabelle 1. siehe Tabelle Fehlermeldungen (→ ä 67) nung oder ein Fehlermeldungen (→ ä 67) Alarm an → Messwert (000) ist gemessene Distanz 1.
  • Seite 72 Störungsbehebung Micropilot M FMR231 FOUNDATION Fieldbus Fehler Ausgang mögliche Ursache Beseitigung Bei unruhiger Signal wird durch unru- 1. Störechoausblendung → Oberfläche (z. B. hige Oberfläche durchführen Grundabgleich Befüllen, Entlee- geschwächt – 100% 2. Messbedingungen (004) auf ren, laufendes zeitweise sind eingetreten "Oberfl.

  • Seite 73: Ausrichtung Des Micropilot

    Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Ausrichtung des Micropilot Ein Ausrichtungspunkt befindet sich auf dem Flansch bzw. Einschraubstück des Micropilot. Bei der Installation soll dieser wie folgt ausgerichtet werden (→ ä 10): • Bei Behältern: zur Behälterwand • Bei Schwallrohren: zu den Schlitzen •...
  • Seite 74 Störungsbehebung Micropilot M FMR231 FOUNDATION Fieldbus Echo: größter Wert Echo Behälterboden L00-FMRxxxxx-19-00-00-de-004 Behälter leer, kein Störecho Störecho: kleinster Wert Störecho Echo behälterboden L00-FMRxxxxx-19-00-00-de-005 Behälter leer, Störecho vorhanden Flansch bzw. Einschraubstück in dieser Position befestigen. Ggf. Dichtung erneuern. Störechoausblendung durchführen, → ä 49.

  • Seite 75: Ersatzteile

    Micropilot M FMR231 FOUNDATION Fieldbus Störungsbehebung Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.

  • Seite 76: Rücksendung

    • Legen Sie dem Gerät in jedem Fall eine vollständig ausgefüllte “Erklärung zur Kontamination” bei (eine Kopiervorlage der "Erklärung zur Kontamination” befindet sich am Schluss dieser Betriebs- anleitung). Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu prüfen oder zu reparieren.

  • Seite 77: Technische Daten

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten Technische Daten 10.1 Weitere technische Daten 10.1.1 Eingangskenngrößen Messgröße Die Messgröße ist der Abstand zwischen einem Referenzpunkt und einer reflektierenden Fläche (z. B. Messstoffoberfläche). Unter der Berücksichtigung der eingegebenen Tankhöhe wird der Füll- stand rechnerisch ermittelt.

  • Seite 78: Daten Zur Foundation-Fieldbus-Schnittstelle

    Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus 10.1.3 Daten zur FOUNDATION-Fieldbus-Schnittstelle Grundlegende Daten Device Type 100F (hex) Device Revision 04 (hex) DD Revision 01 (hex) CFF Revision 01 (hex) ITK Version 4.61 ITK-Certification Driver-No. IT035500 Link-Master-fähig (LAS) Link Master / Basic Device wählbar ja; Werkseinstellung: Basic Device...

  • Seite 79: Funktionsblöcke

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten Funktionsblöcke Block Inhalt Ausführungszeit Funktionalität Resource Block Dieser Block beinhaltet alle Daten, die das Gerät eindeu- erweitert tig identifizieren; entspricht einem elektronischen Typen- schild des Gerätes. Analog Input Dieser Block erhält die vom Sensor-Block bereitgestellten...

  • Seite 80: Kabeleinführung

    Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus 10.1.4 Hilfsenergie Anschlussklemmen Adernquerschnitt: 0,5... 2,5 mm (20...14 AWG) Kabeleinführung • Kabelverschraubung M20x1,5 (empfohlener Kabeldurchmesser 6...10 mm (0.24...0.39 in)) • Kabeleinführung G½ oder ½ NPT • 7/8" Foundation Fieldbus-Stecker Versorgungsspannung • 9 V...32 V (Ex) •...

  • Seite 81: Messgenauigkeit

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten 10.1.5 Messgenauigkeit Referenzbedingungen • Temperatur = +20 °C ±5 °C (+68 °F ±41 °F) • Druck = 1013 mbar abs. ±20 mbar (15 psi ±0.29 psi) • Luftfeuchte = 65 % ±20 % •...

  • Seite 82: Einsatzbedingungen: Umgebung

    Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus 10.1.6 Einsatzbedingungen: Umgebung Umgebungstemperatur Umgebungstemperatur des Messumformers: -40 °C...+80 °C (-40 °F...+176 °F) bzw. -50 °C...+80 °C (-58 °F...+176 °F). Bei T < -20 °C (-4 °F) und T > +60 °C (+140 °F) ist die Funktionalität der LCD-Anzeige eingeschränkt.

  • Seite 83: Einsatzbedingungen: Prozess

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten 10.1.7 Einsatzbedingungen: Prozess Prozesstemperaturbereich / Hinweis! Prozessdruckgrenze Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden. Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C (68 °F), für ASME-Flansche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.

  • Seite 84: Konstruktiver Aufbau

    Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus 10.1.8 Konstruktiver Aufbau Gewicht • F12-/T12-Gehäuse: ca. 4 kg (8.82 lbs) + Flanschgewicht • F23-Gehäuse: ca. 7,4 kg (16.32 lbs) + Flanschgewicht Werkstoffe Werkstoffangaben T12 und F12-Gehäuse (seewasserbeständig, pulverbeschichtet) (nicht prozessberührt) Gehäuse T12 Gehäuse F12...
  • Seite 85 Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten Werkstoffangaben F23-Gehäuse (korrosionsbeständig) Gehäuse F23 316L (1.4404/1.4435) L00-x12xxxx-16-00-00-de-001 Pos. Bauteil Werkstoff Gehäuse F23 Gehäusekörper: 1.4404; Sensorhals: 1.4435; Erdungsblock: 1.4435 Deckel 1.4404 Deckeldichtung Fa. SHS: EPDM 70pW FKN Sichtscheibe ESG-K-Glas Sichtscheibendichtung Silikondichtungsmasse Gomastit 402 Dichtung Fa.
  • Seite 86 Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus Werkstoffe Einschraubstück DN50 Aseptik Antennen (prozessberührt) R1½ oder 1½NPT DIN 11864-1 Form A mit O-Ring für Rohre nach DIN 11850 Flansch DN50…150 DN50 Milchrohr oder Äquivalent DIN 11851 Flansch 2”/3” Tri-Clamp plattierte Version...

  • Seite 87: Zertifikate Und Zulassungen

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten 10.1.9 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Funkzulassung R&TTE, FCC Überfüllsicherung WHG, siehe ZE00244F/00/DE.

  • Seite 88: Ex-Zulassung

    Technische Daten Micropilot M FMR231 FOUNDATION Fieldbus Ex-Zulassung Zuordnung der Sicherheitshinweise (XA, XC) und Zertifikate (ZD, ZE) zum Gerät: Merkmal Ex-freier Bereich Ex-freier Bereich, WHG ATEX II 3G Ex nA II T6, XA ATEX II 1/2G Exia IIC T6,ATEX II 3D,XA...

  • Seite 89: Ergänzende Dokumentation

    Micropilot M FMR231 FOUNDATION Fieldbus Technische Daten 10.1.10 Ergänzende Dokumentation Ergänzende Dokumentation Diese ergänzende Dokumentation finden Sie auf unseren Produktseiten unter www.endress.com. • Technische Information (TI00345F/00/DE). • Betriebsanleitung "Beschreibung der Gerätefunktionen" (BA00221F/00/DE). • Safety Manual "Handbuch zur funktionalen Sicherheit" (SD00150F/00/DE).

  • Seite 90: Anhang

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.1 Bedienmenü Grundabgleich Tankgeometrie Medium Eigensch. Messbedingungen Abgleich leer Abgleich voll Klöpperdeckel unbekannt Standard Wert eingeben Wert eingeben zyl. liegend DK: < 1.9 Oberfl. ruhig DK: 1.9 … 4 Oberfl. unruhig Bypass DK: 4 … 10 zus.
  • Seite 91 Micropilot M FMR231 FOUNDATION Fieldbus Anhang Distanz/Messwert Distanz prüfen Bereich Ausblend. Starte Ausblend. Distanz/Messwert Distanz = ok Eingabe des Es wird angezeigt: Dist. zu klein Ausbl. bereiches - D und L Es wird angezeigt: manuell - D und L Dist. unbekannt Dist.

  • Seite 92: Blockmodell Des Micropilot M

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus 11.2 Blockmodell des Micropilot M Der Micropilot M enthält folgende Blöcke: • Resource Block (RB2) siehe Betriebsanleitung BA013S/04/DE: "FOUNDATION Fieldbus - Overview" • Sensor Block (TBRL) Enthält alle messtechnisch relevanten Parameter des Micropilot M •...

  • Seite 93: Resource Block

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.3 Resource Block Der Resource Block enthält die Parameter, die die physikalischen Resourcen des Geräts beschreiben. Er hat keinen Ein- und Ausgang. 11.3.1 Bedienung Der Resource Block wird durch Mausklick auf die Zeile "Resource" geöffnet.

  • Seite 94: Sensor Block

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus 11.4 Sensor Block Der Sensor Block enthält die Parameter, die für den Abgleich des Geräts erforderlich sind. Diese Parameter können auch über das Anzeigemodul ausgelesen und editiert werden. Der Abgleich des Geräts ist → ä 39.

  • Seite 95: Systemparameter

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.4.5 Methoden Die FOUNDATION-Fieldbus-Spezifikation sieht den Einsatz sogenannter Methoden zur Vereinfachung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihenfolge nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrisieren. Für den Micropilot M gibt es die folgenden Methoden: •...
  • Seite 96 Anhang Micropilot M FMR231 FOUNDATION Fieldbus Parameter Position rel. Variable Name Size Type Access Storage Changeable Indicator Index [bytes] Class in Mode Tabellen Nummer PARTABLENUMBER Unsigned8 non-vol. Auto, OOS Eingabe Füllst. PARINPUTLEVELHALFAUTOMATIC FloatingPoint dynamic Auto, OOS Eingabe Füllst. PARINPUTLEVELMANUAL FloatingPoint...

  • Seite 97: Diagnostic Block

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.5 Diagnostic Block 11.5.1 Bedienung Der Diagnostic Block enthält die Fehlermeludngen des Gerätes. Diese Parameter können auch über das Anzeigemodul ausgelesen und editiert werden. Der Diagnostic Block wird durch Mausklick auf die Zeile "Diagnostic" geöffnet Änderungen der Parameter mittels des Tools werden offline vorgenommen, das Gerät kann dabei in Betrieb bleiben.

  • Seite 98: Display Block

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus 11.6 Display Block 11.6.1 Bedienung Der Display Block enthält die Parameter für die Einstellung des Anzeigemoduls (in der abgestzten Anzeige und Bedienung FHX40). Diese Parameter können auch über das Anzeigemodul ausgelesen und editiert werden. Der Display Block wird durch Mausklick auf die Zeile "Display" geöffnet Änderungen der Parameter mittels des Tools werden offline vorgenommen, das Gerät kann dabei...

  • Seite 99: Analog-Input Block

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.7 Analog-Input Block Der Analog-Input-Block verarbeitet das Ausgangssignal des Sensor Blocks und gibt es an die SPS oder andere Funktionsblöcke weiter. L00-FMR2xxxx-05-00-00-de-008 11.7.1 Bedienung Der Analog-Input-Block wird durch Mausklick auf die Zeile "Analog_Input" geöffnet.

  • Seite 100: Skalierungsparameter

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus 11.7.3 Ausgangswerte Parameter Beschreibung Entweder der primäre bzw. sekundäre Ausgangswert des Sensor Blocks oder ein damit verbundener Wert. Umfasst Wert und Status. Primärwertausgabe als Ergebnis der Ausführung des Analog Input Blocks. Umfasst Wert und Zustand.

  • Seite 101: Parameter Zur Steuerung Des Ausgangsverhaltens

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.7.5 Parameter zur Steuerung des Ausgangsverhaltens Parameter Beschreibung LOW_CUT Für Füllstandmessung nicht relevant! Legt einen Schwellenwert für die Quadratwurzelliniearisierung fest, unterhalb dessen der Ausgangswert Null gesetzt wird. PV_FTIME Legt die Zeitkonstante für die Dämpfung des Ausgangswertes fest.

  • Seite 102: Start-Index-Liste

    Anhang Micropilot M FMR231 FOUNDATION Fieldbus 11.7.9 Simulation Der Parameter SIMULATE ermöglicht eine Simulation des Ausgangwerts des Sensor Blocks, sofern die Simulation auch am DIP-Schalter des Geräts aktiviert wurde. Die Simulation muss aktiviert sein, ferner müssen der Wert und/oder Zustand eingegeben sein, und der Block muss im Modus AUTO stehen.

  • Seite 103: Patente

    Micropilot M FMR231 FOUNDATION Fieldbus Anhang 11.9 Patente Dieses Produkt ist durch mindestens eines der unten aufgeführten Patente geschützt. Weitere Patente sind in Vorbereitung. • US 5,387,918 i EP 0 535 196 • US 5,689,265 i EP 0 626 063 •...

  • Seite 104: Stichwortverzeichnis

    Micropilot M FMR231 FOUNDATION Fieldbus Stichwortverzeichnis Stichwortverzeichnis Grundabgleich ....... . . 54 Abgleich leer .
  • Seite 105 Micropilot M FMR231 FOUNDATION Fieldbus Stichwortverzeichnis Zubehör ........64...
  • Seite 106 Micropilot M FMR231 FOUNDATION Fieldbus Stichwortverzeichnis Endress+Hauser...

  • Seite 107: Erklärung Zur Kontamination Und Reinigung

    Erklärung zur Kontamination und Reinigung Please reference the Return Authorization Number (RA#), obtained from Endress+Hauser, on all paperwork and mark the RA# clearly on the outside of the box. If this procedure is not followed, it may result in the refusal of the package at our facility.
  • Seite 108 www.endress.com/worldwide BA00229F/00/DE/13.11 71139061 71139061 CCS/FM+SGML 9.0 ProMoDo...
