Micropilot M
Einbau frei im Tank FMR230
Endress+Hauser

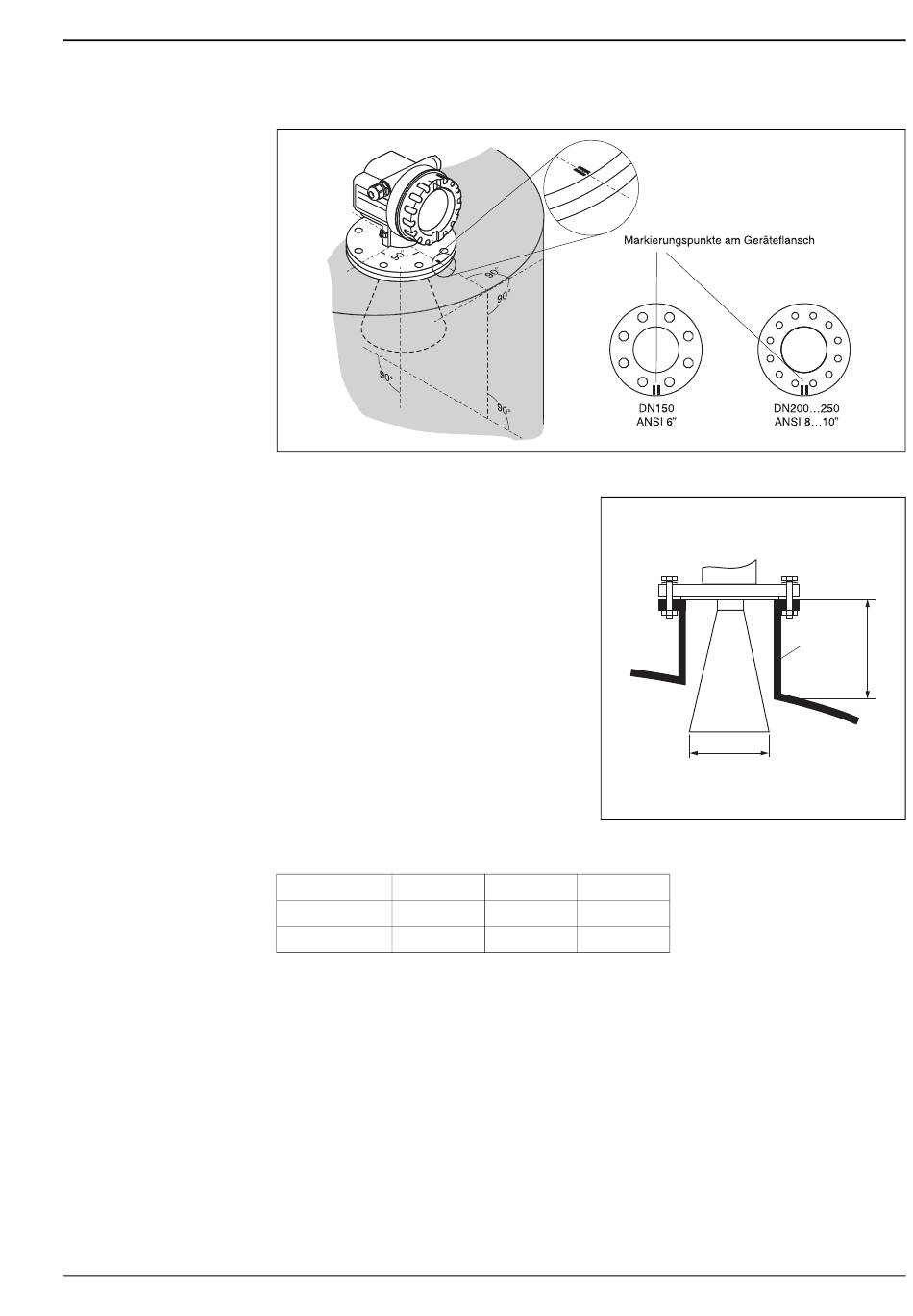

Optimale Einbauposition
Standardeinbau
• Einbauhinweise auf Seite 26 beachten.
• Markierung zur Tankwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer
genau in der Mitte zwischen zwei Flanschbohrun-
gen.
• Nach der Montage kann das Gehäuse um 350°
gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Hornantenne muss aus dem Stutzen ragen sonst
Antennenverlängerung FAR10 wählen.
• Hornantenne senkrecht.
Antennengröße
150 mm (6")
D [mm]
146
H [mm]
< 205
200 mm (8")
250 mm (10")
191
241
< 290
< 380
L00-FMR230xx-17-00-00-de-001
Stutzen
H
Ø D
L00-FMR230xx-17-00-00-de-002
29
