Micropilot M
Einbau im Bypass FMR230,
FMR240, FMR245
Endress+Hauser

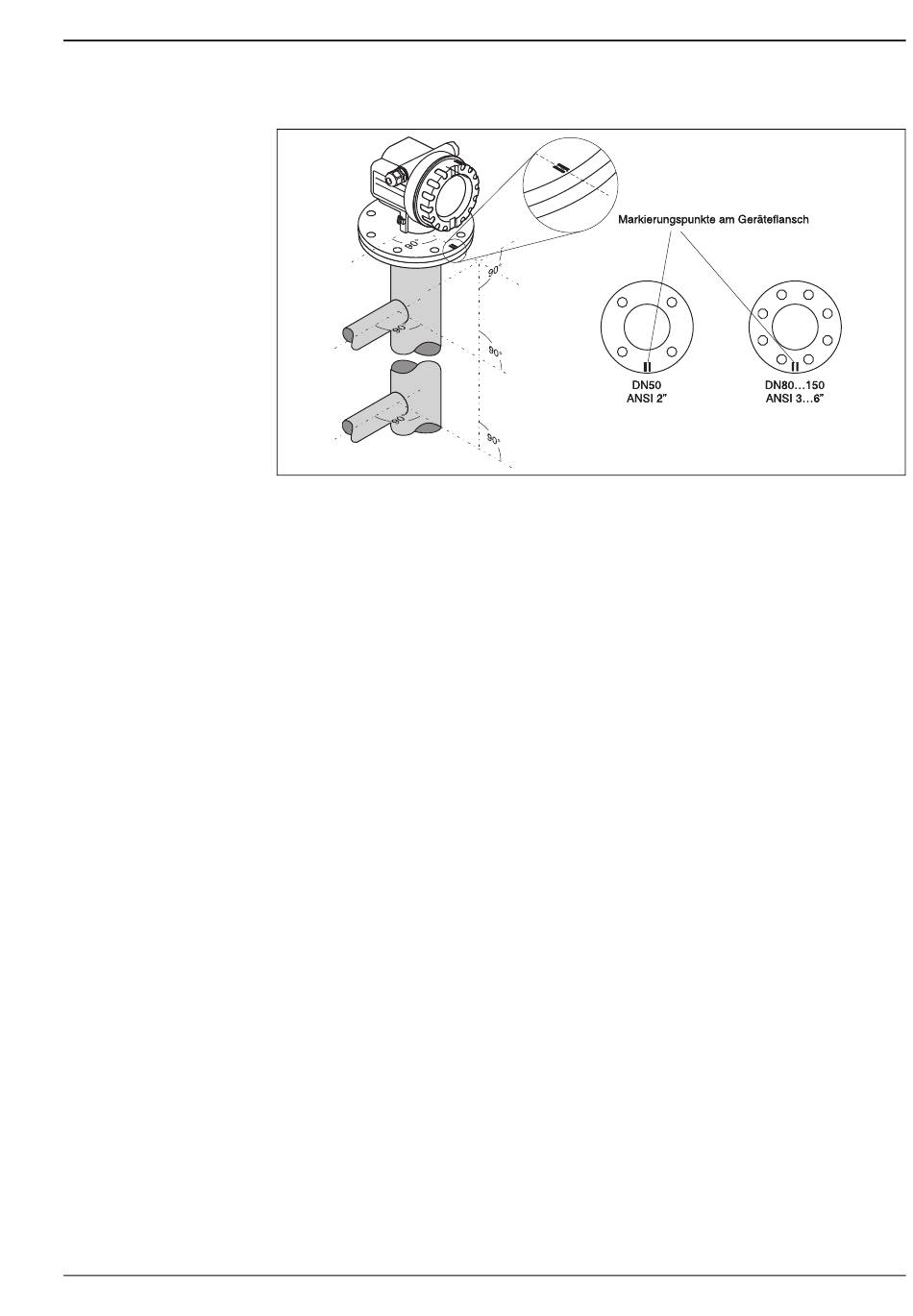

Optimale Einbauposition
Standardeinbau
• Markierung senkrecht (90°) zu Tankverbindungen ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flanschbohrungen.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
• Horn senkrecht.
• Messungen durch einen offenen Kugelhahn mit Volldurchgang sind problemlos möglich.
• Zusätzliche Einbauhinweise auf Seite 26.
Empfehlungen für das Bypassrohr
• Metallisch (ohne Kunststoff- oder Email-Auskleidung).
• Konstanter Durchmesser
• Hornantenne so groß wie möglich wählen. Bei Zwischengrößen (z.B. 95 mm) nächstgrößere Antenne ver-
wenden und mechanisch anpassen (nur FMR230/FMR240).
• Bei Übergängen die z.B. bei der Verwendung eines Kugelhahns oder beim Zusammenfügen von einzelnen
Rohrstücken entstehen, dürfen nur Spalte von max. 1 mm entstehen.
• Im Bereich der Abgänge (∼ ±20 cm) ist mit einer reduzierten Genauigkeit der Messung zu rechnen.
L00-FMR230xx-17-00-00-de-007
39
