Micropilot M

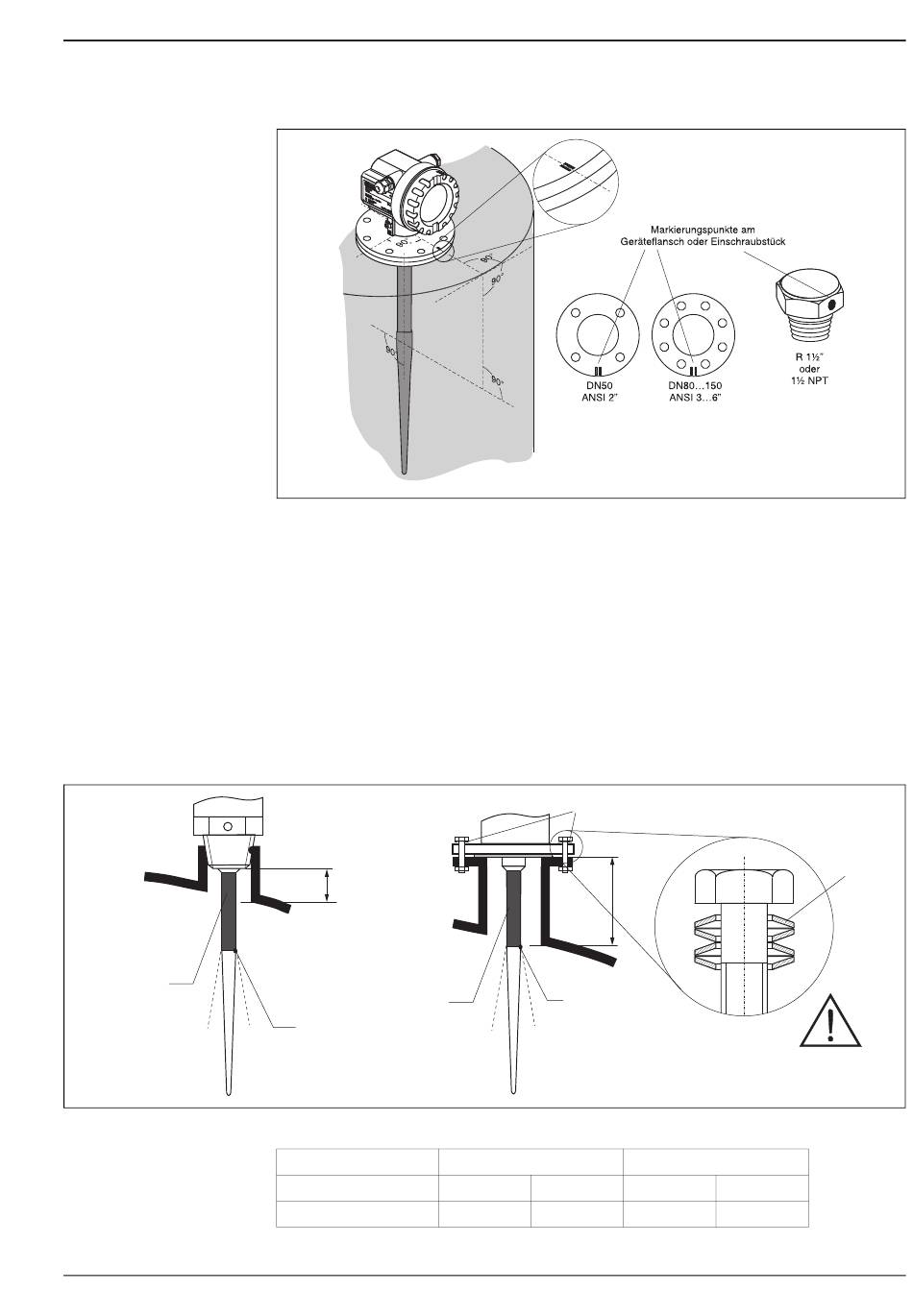

Einbau frei im Tank FMR231
inaktive Länge
Endress+Hauser
Optimale Einbauposition
Standardeinbau
• Einbauhinweise auf Seite 26 beachten.
• Markierung zur Tankwand ausgerichtet.
• Bei Flanschen befindet sich die Markierung immer genau in der Mitte zwischen zwei Flanschbohrungen.
• Tellerfedern (1) benutzen (siehe Abb.).
Hinweis!
Es wird empfohlen die Befestigungsschrauben abhängig von Prozesstemperatur und -druck in regelmässigen
Abständen nachzuziehen. Empfohlenes Drehmoment: 60...100 Nm.
• Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
• Der inaktiver Teil der Stabantenne muss aus dem Stutzen ragen.
• Stabantenne senkrecht.
H
inaktive Länge
Strahlenaustritt
erst ab hier
Werkstoff
Antennenlänge [mm]
H [mm]
1
H
Strahlenaustritt
erst ab hier
PPS
360
510
< 100
< 250
L00-FMR231xx-17-00-00-de-001
Tellerfedern
L00-FMR231xx-17-00-00-de-002
PTFE
390
540
< 100
< 250
33
