Micropilot M
Endress+Hauser

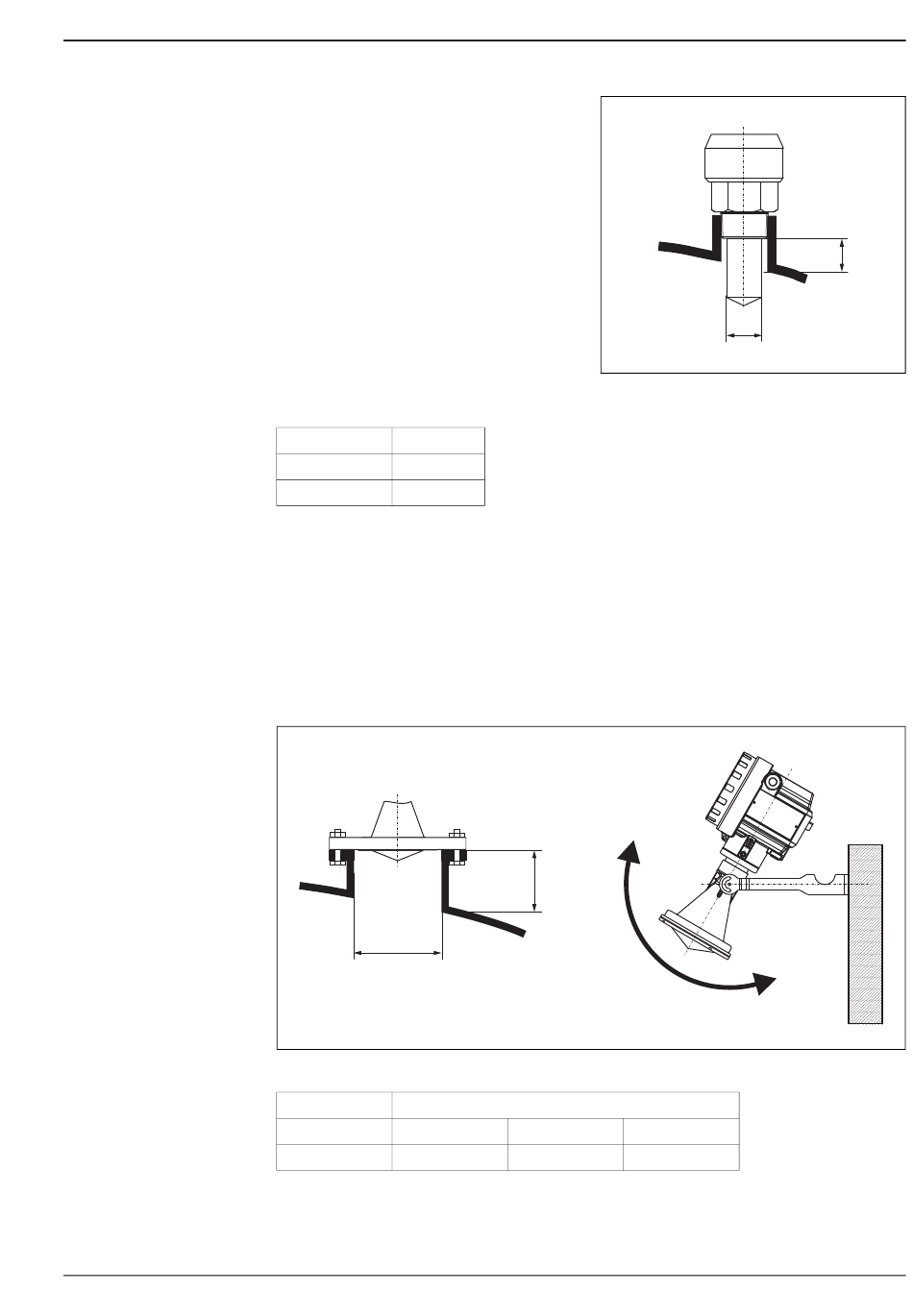

Standardeinbau FMR244 - 40 mm Antenne
• Einbauhinweise auf Seite 26 beachten.
• Markierung zur Tankwand ausgerichtet.
• Gerät am Einschraubstück (SW 60) einschrauben.
Maximales Drehmoment von 20 Nm beachten.
• Nach der Montage kann das Gehäuse um 350°
gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Für eine optimale Messung sollte die Antennen-
spitze aus dem Stutzen ragen. Sollte dies aus
mechanischen Gründen nicht möglich sein, kön-
nen Stutzenhöhen bis 500 mm akzeptiert werden.
Hinweis!
Bitte kontaktieren Sie Endress+Hauser bei Anwen-
dungen mit höheren Stutzen.
• Antenne senkrecht.
Antennengröße 40 mm (1½")
D [mm] 39
H [mm] < 85
Standardeinbau FMR244 - 80 mm Antenne
• Einbauhinweise auf Seite 26 beachten.
• Markierung zur Tankwand ausgerichtet.
• Die Markierung befindet sich direkt unter dem Gehäusehals auf der Edelstahtdurchführung.
• Optional kann bei Flanschmontage eine verstellbare Flanschdichtung (siehe "Zubehör") zur Ausrichtung ver-
wendet werden (Feststoffanwendungen).
• Bei Montagebügel (siehe "Zubehör") kann die Ausrichtung am Bügel erfolgen (Feststoffanwendungen).
• Nach der Montage (Flansch) kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
Ø D
Antennengröße
D [mm] 80
H [mm] < 500
H
80 mm (3")
100 150
< 500 < 500
H
Ø D
L00-FMR244xx-17-00-00-de-002
L00-FMR244xx-17-00-00-xx-011
