Messeinrichtung - Endress+Hauser Micropilot M FMR230 Technische Information

Micropilot M

Messeinrichtung

Endress+Hauser
Ausgang
Der Micropilot wird abgeglichen, indem die Leerdistanz E (= Nullpunkt), die Volldistanz F (= Spanne) und ein
Anwendungsparameter, der automatisch das Gerät an die Messbedingungen anpaßt, eingegeben werden. Bei
Varianten mit Stromausgang entsprechen die Punkte "E" und "F" 4 mA und 20 mA, für digitale Ausgänge und
das Anzeigemodul 0 % und 100 %.
Eine Linearisierungsfunktion mit max. 32 Punkten, die auf einer manuellen bzw. halbautomatisch eingegebe-
nen Tabelle basiert, kann vor Ort oder über Fernbedienung aktiviert werden. Diese Funktion erlaubt z.B. die
Messung in technischen Einheiten und stellt ein lineares Ausgangssignal für kugelförmige und zylindrisch lie-
gende Behälter oder solche mit konischem Auslauf zur Verfügung.
Einzelmessstelle
Der Micropilot M kann sowohl für Messungen in einem Schwallrohr/Bypass als auch frei in den Tank einge-
setzt werden.
Das Gerät besitzt einen 4...20 mA Ausgang mit HART-Protokoll, oder PROFIBUS PA bzw. FOUNDATION
Fieldbus Kommunikation.

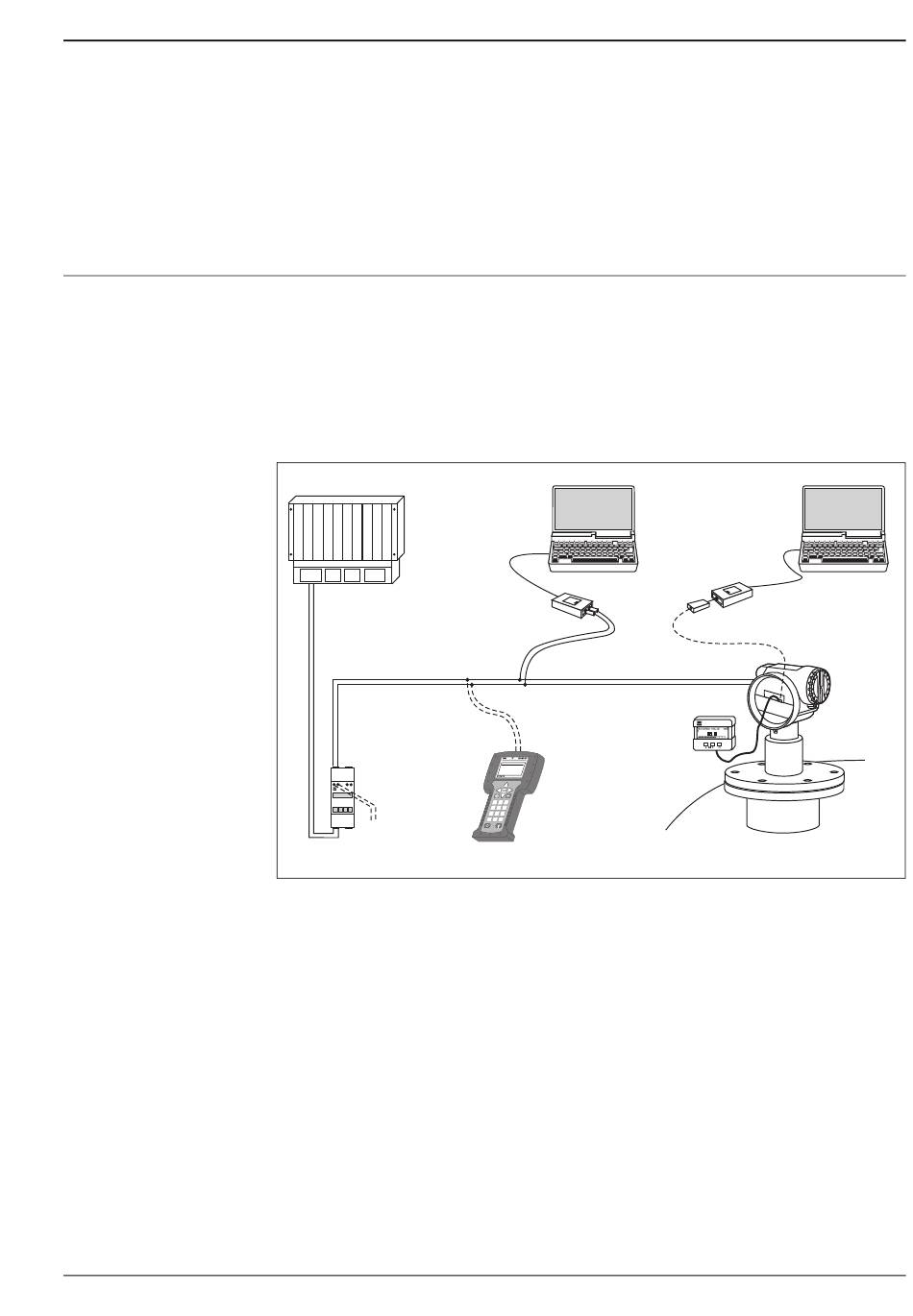

4...20 mA Ausgang mit HART-Protokoll
Die komplette Messeinrichtung besteht aus:
SPS
- FieldCare
- ToF Tool - FieldTool
Package
Messumformer-
speisegerät
z.B. RMA422
oder RN221N
(mit Kommunikations-
widerstand)
ENDRESS + HAUSER
RMA 422
FXA191/195
oder
DXR375
Vor-Ort-Bedienung
• mit Anzeige- und Bedienmodul VU331,
• mit einem Personal Computer, FXA193 und dem Bedienprogramm "ToF Tool - FieldTool Package" bzw.
"FieldCare". Das ToF Tool ist ein grafisches Bedienprogramm für Messgeräte von Endress+Hauser, die nach
dem Laufzeitverfahren arbeiten (Radar, Ultraschall, geführte Microimpulse). Es dient zur Unterstützung der
Inbetriebnahme, Datensicherung, Signalanalyse und Dokumentation der Messstelle.
Fernbedienung
• mit HART-Handbediengerät DXR375,
• mit einem Personal Computer, Commubox FXA191/195 und dem Bedienprogramm "ToF Tool - FieldTool
Package" bzw. "FieldCare".
Commubox
FXA191/195
Anzeige- und
Bedienmodul
VU331
dsdmdm dsdmdm
df das. asdas fa df das. asdas fa asas la. asas la.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
9 9 6 6
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
8 8
7 7 9 9 HART-Handbediengerät
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
DXR375
375 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
- FieldCare
- ToF Tool - FieldTool
Package
Service-Adapter
• FXA193
• FXA291/ToF Adapter FXA291
ENDRESS + HAUSER
%
– + E
L00-FMR2xxxx-14-00-06-de-001
5
