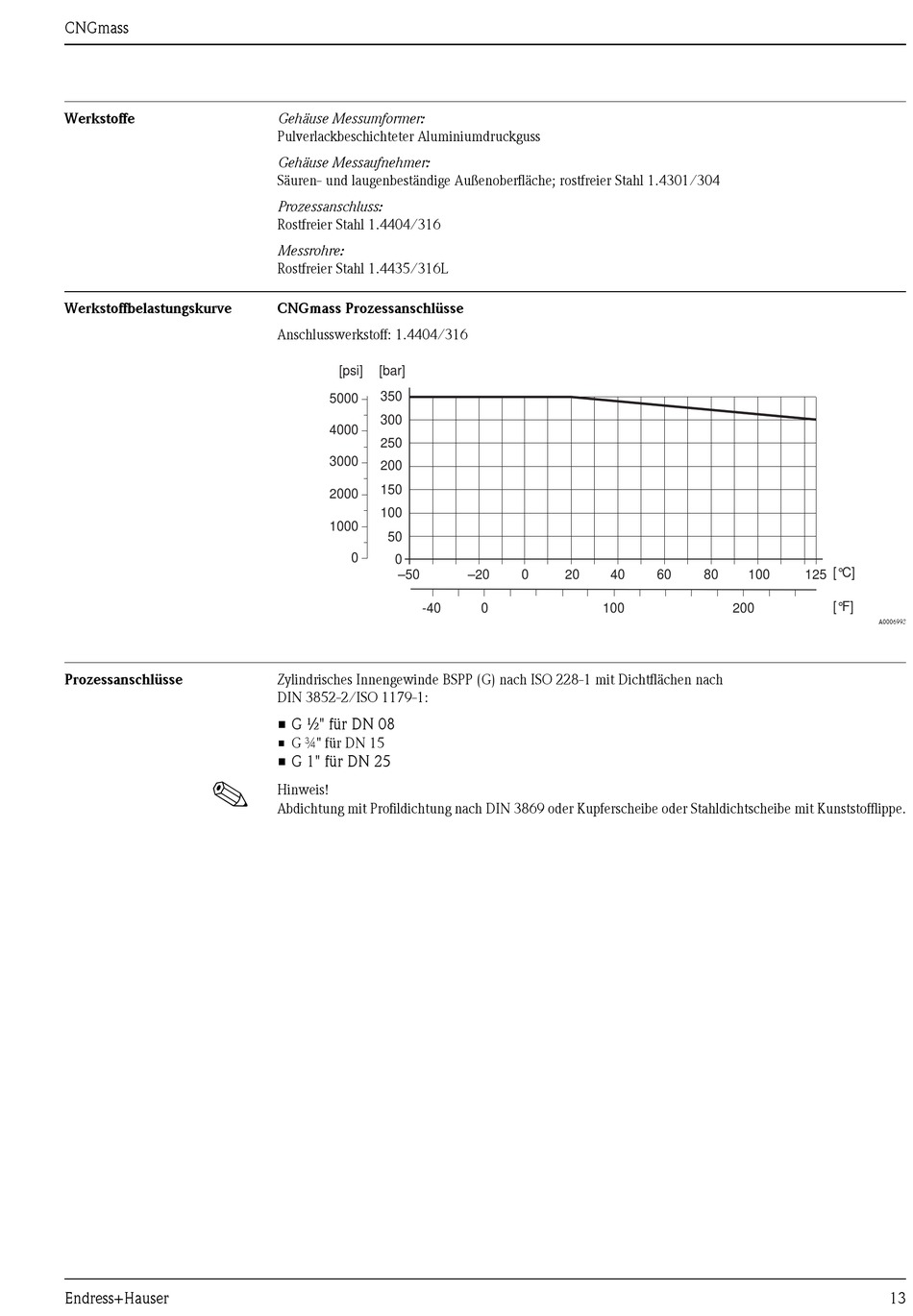

CNGmass
Werkstoffe
Werkstoffbelastungskurve
Prozessanschlüsse
!
Endress+Hauser
Gehäuse Messumformer:
Pulverlackbeschichteter Aluminiumdruckguss
Gehäuse Messaufnehmer:
Säuren- und laugenbeständige Außenoberfläche; rostfreier Stahl 1.4301/304
Prozessanschluss:
Rostfreier Stahl 1.4404/316
Messrohre:
Rostfreier Stahl 1.4435/316L
CNGmass Prozessanschlüsse
Anschlusswerkstoff: 1.4404/316
[psi]
[bar]
350
5000
300
4000
250
3000
200
150
2000
100
1000
50
0
0
–50
-40
Zylindrisches Innengewinde BSPP (G) nach ISO 228-1 mit Dichtflächen nach
DIN 3852-2/ISO 1179-1:
• G ½" für DN 08
• G ¾" für DN 15
• G 1" für DN 25
Hinweis!
Abdichtung mit Profildichtung nach DIN 3869 oder Kupferscheibe oder Stahldichtscheibe mit Kunststofflippe.
–20
0
20
40
0
100
60
80
100
125
200
[°C]
[°F]
A0006993
13
